Indesit IWUC 4105

Modell típus: IWUC4105EU termékkód: 62919

---

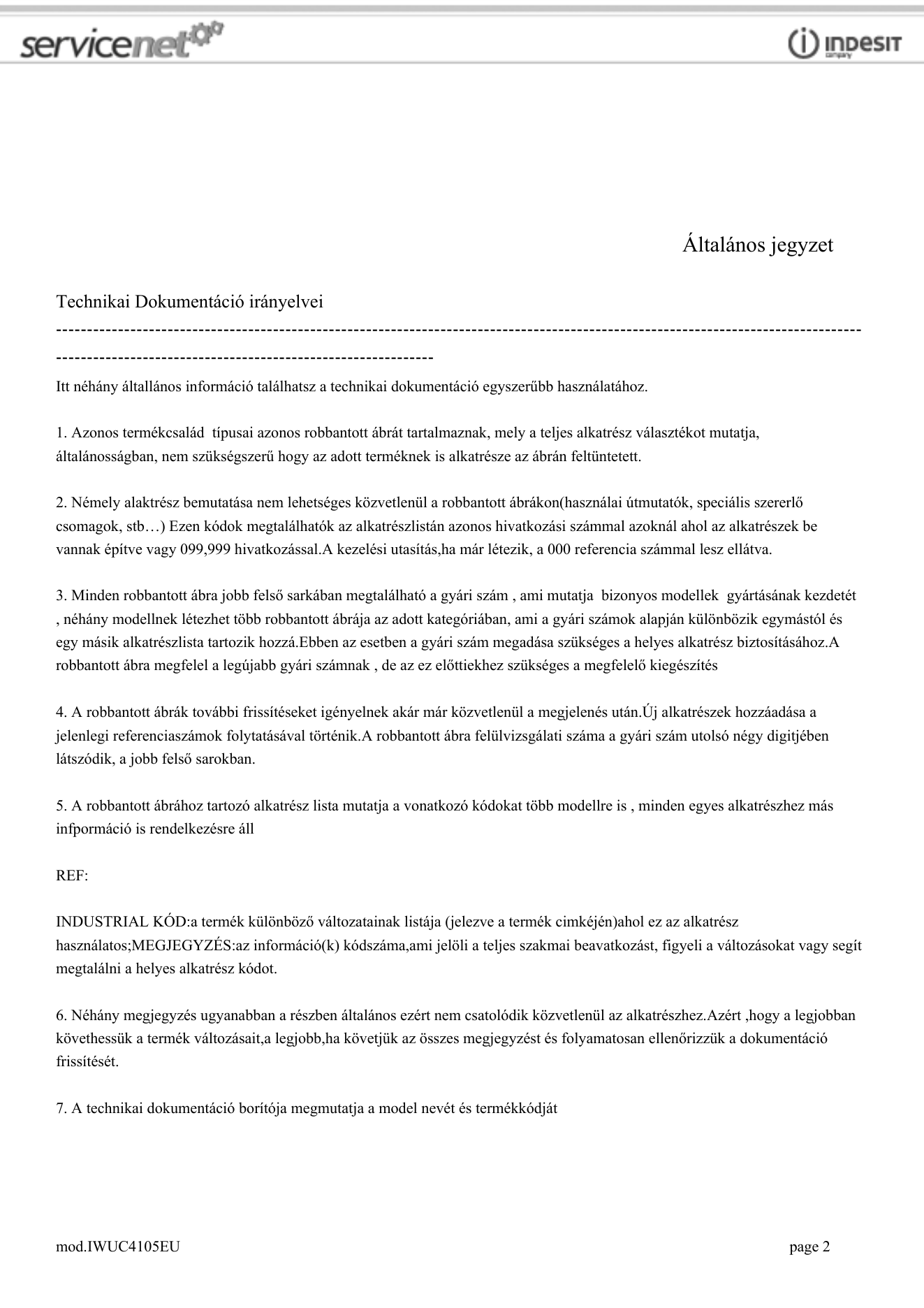

Általános jegyzet Technikai Dokumentáció irányelvei ---------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------- Itt néhány általlános információ találhatsz a technikai dokumentáció egyszerűbb használatához. 1. Azonos termékcsalád típusai azonos robbantott ábrát tartalmaznak, mely a teljes alkatrész választékot mutatja, általánosságban, nem szükségszerű hogy az adott terméknek is alkatrésze az ábrán feltüntetett. 2. Némely alaktrész bemutatása nem lehetséges közvetlenül a robbantott ábrákon(használai útmutatók, speciális szererlő csomagok, stb…) Ezen kódok megtalálhatók az alkatrészlistán azonos hivatkozási számmal azoknál ahol az alkatrészek be vannak építve vagy 099,999 hivatkozással.A kezelési utasítás,ha már létezik, a 000 referencia számmal lesz ellátva. 3. Minden robbantott ábra jobb felső sarkában megtalálható a gyári szám , ami mutatja bizonyos modellek gyártásának kezdetét , néhány modellnek létezhet több robbantott ábrája az adott kategóriában, ami a gyári számok alapján különbözik egymástól és egy másik alkatrészlista tartozik hozzá.Ebben az esetben a gyári szám megadása szükséges a helyes alkatrész biztosításához.A robbantott ábra megfelel a legújabb gyári számnak , de az ez előttiekhez szükséges a megfelelő kiegészítés 4. A robbantott ábrák további frissítéseket igényelnek akár már közvetlenül a megjelenés után.Új alkatrészek hozzáadása a jelenlegi referenciaszámok folytatásával történik.A robbantott ábra felülvizsgálati száma a gyári szám utolsó négy digitjében látszódik, a jobb felső sarokban. 5. A robbantott ábrához tartozó alkatrész lista mutatja a vonatkozó kódokat több modellre is , minden egyes alkatrészhez más infpormáció is rendelkezésre áll REF: INDUSTRIAL KÓD:a termék különböző változatainak listája (jelezve a termék cimkéjén)ahol ez az alkatrész használatos;MEGJEGYZÉS:az információ(k) kódszáma,ami jelöli a teljes szakmai beavatkozást, figyeli a változásokat vagy segít megtalálni a helyes alkatrész kódot. 6. Néhány megjegyzés ugyanabban a részben általános ezért nem csatolódik közvetlenül az alkatrészhez.Azért ,hogy a legjobban követhessük a termék változásait,a legjobb,ha követjük az összes megjegyzést és folyamatosan ellenőrizzük a dokumentáció frissítését. 7. A technikai dokumentáció borítója megmutatja a model nevét és termékkódját mod.IWUC4105EU page 2

---

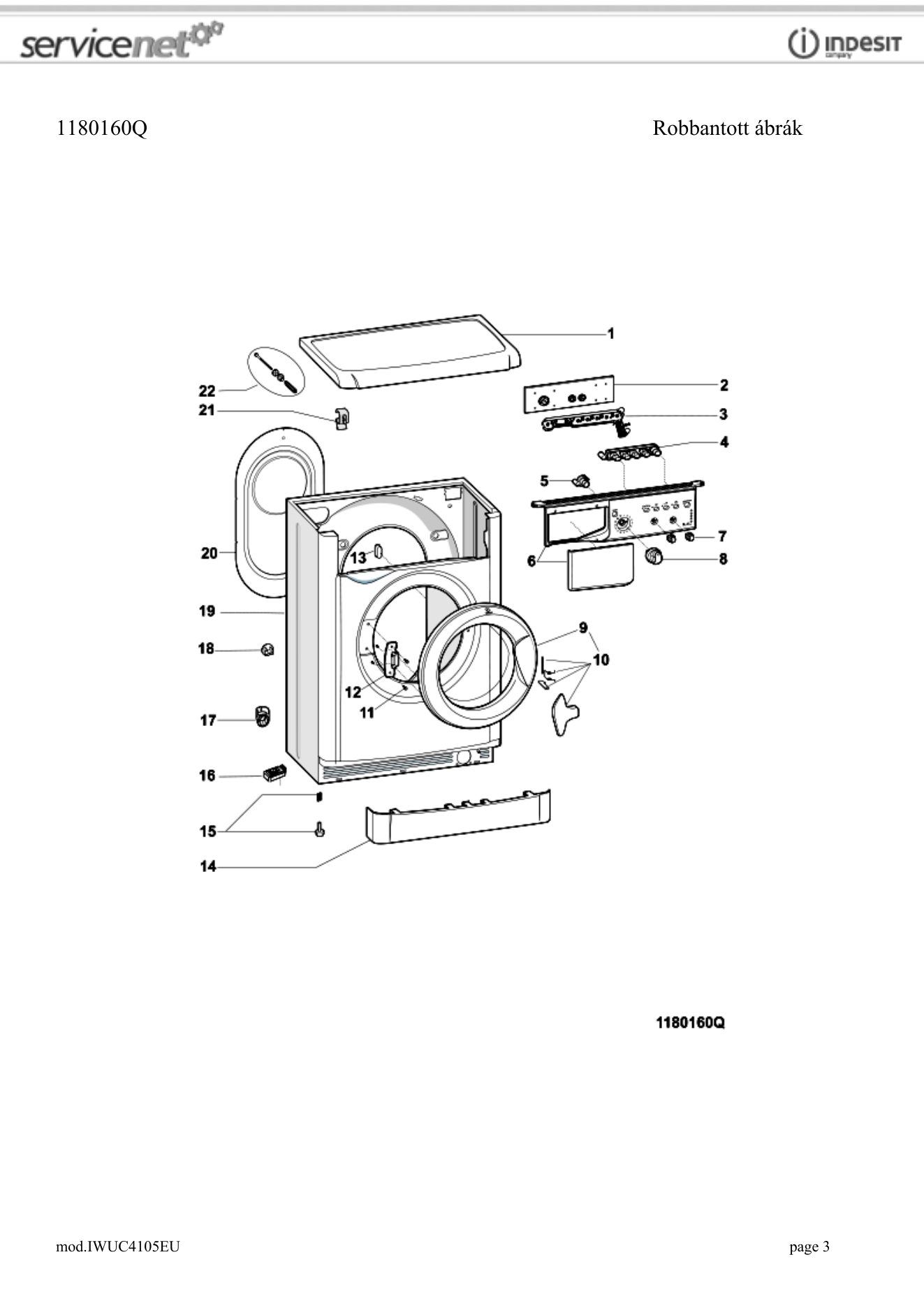

1180160Q Robbantott ábrák mod.IWUC4105EU page 3

---

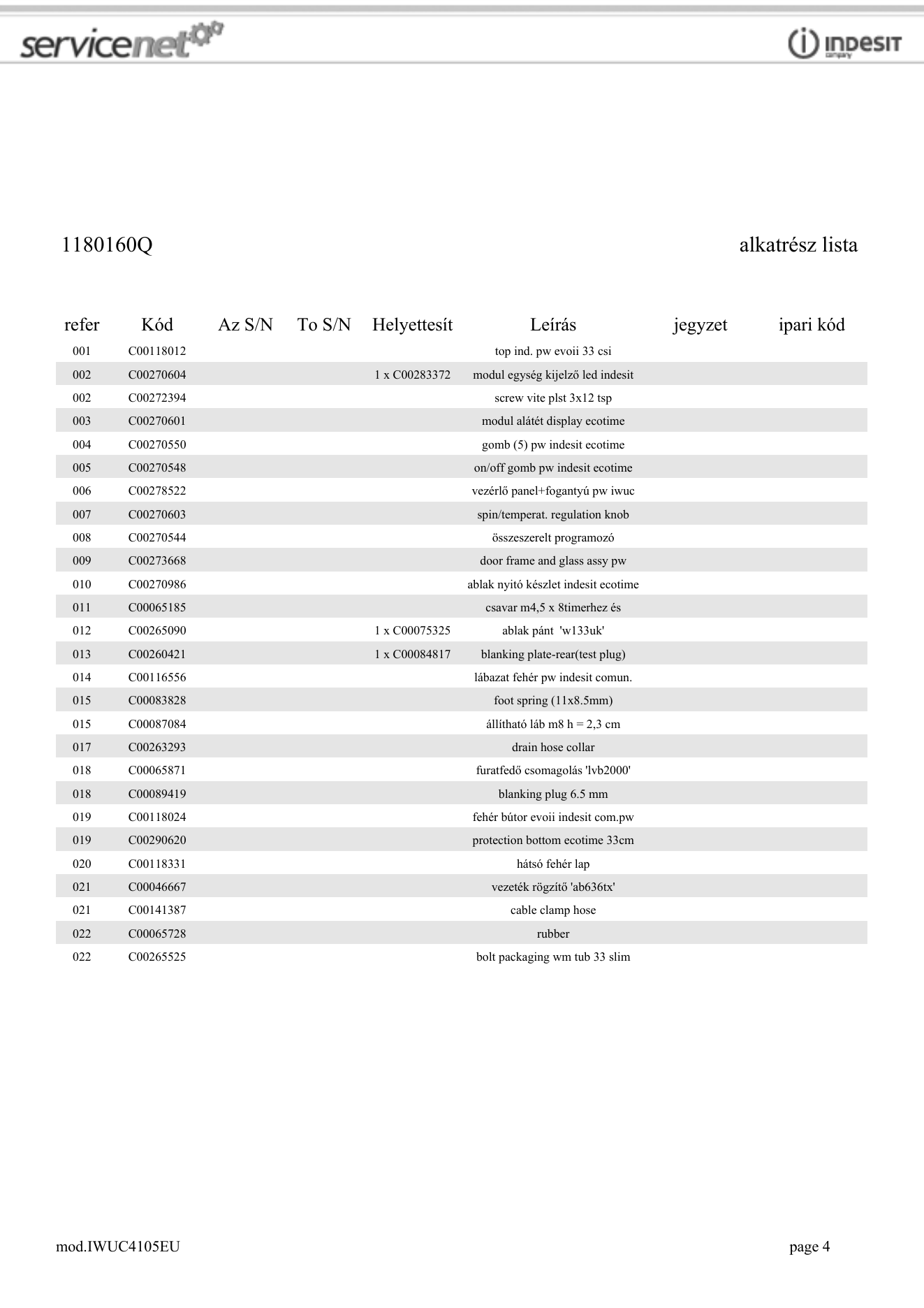

1180160Q alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 001 C00118012 top ind. pw evoii 33 csi 002 C00270604 1 x C00283372 modul egység kijelző led indesit 002 C00272394 screw vite plst 3x12 tsp 003 C00270601 modul alátét display ecotime 004 C00270550 gomb (5) pw indesit ecotime 005 C00270548 on/off gomb pw indesit ecotime 006 C00278522 vezérlő panel+fogantyú pw iwuc 007 C00270603 spin/temperat. regulation knob 008 C00270544 összeszerelt programozó 009 C00273668 door frame and glass assy pw 010 C00270986 ablak nyitó készlet indesit ecotime 011 C00065185 csavar m4,5 x 8timerhez és 012 C00265090 1 x C00075325 ablak pánt 'w133uk' 013 C00260421 1 x C00084817 blanking plate-rear(test plug) 014 C00116556 lábazat fehér pw indesit comun. 015 C00083828 foot spring (11x8.5mm) 015 C00087084 állítható láb m8 h = 2,3 cm 017 C00263293 drain hose collar 018 C00065871 furatfedő csomagolás 'lvb2000' 018 C00089419 blanking plug 6.5 mm 019 C00118024 fehér bútor evoii indesit com.pw 019 C00290620 protection bottom ecotime 33cm 020 C00118331 hátsó fehér lap 021 C00046667 vezeték rögzítő 'ab636tx' 021 C00141387 cable clamp hose 022 C00065728 rubber 022 C00265525 bolt packaging wm tub 33 slim mod.IWUC4105EU page 4

---

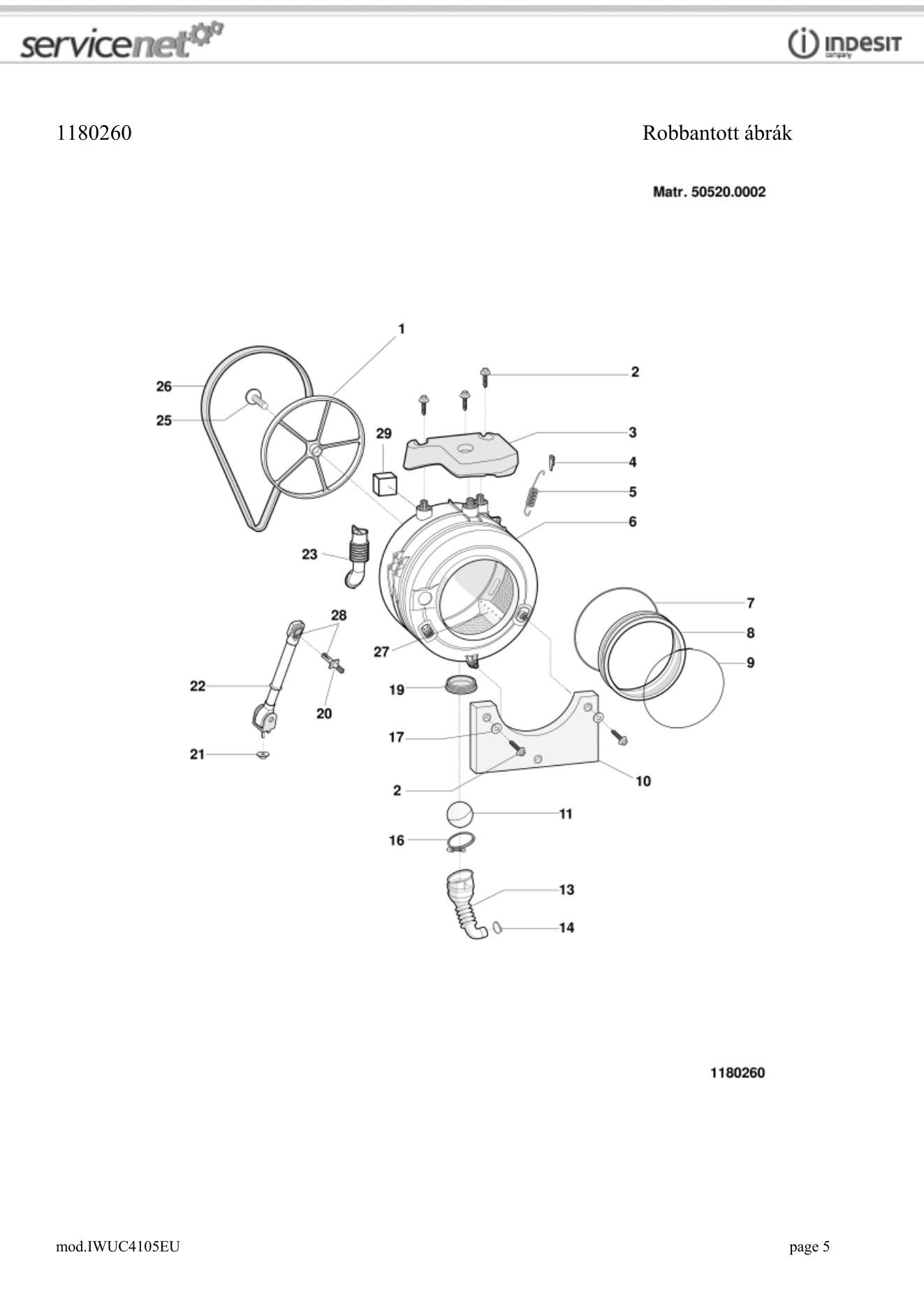

1180260 Robbantott ábrák mod.IWUC4105EU page 5

---

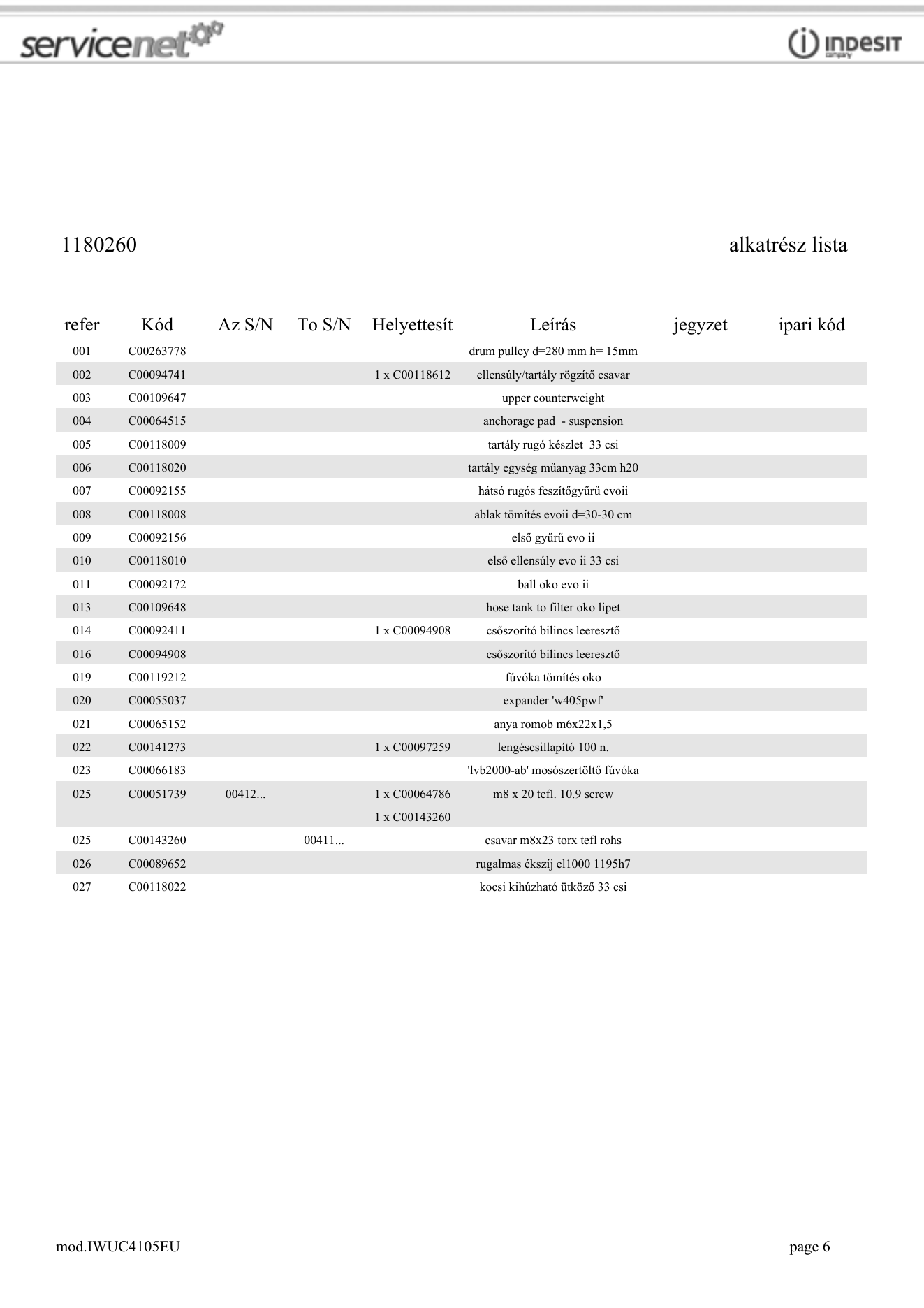

1180260 alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 001 C00263778 drum pulley d=280 mm h= 15mm 002 C00094741 1 x C00118612 ellensúly/tartály rögzítő csavar 003 C00109647 upper counterweight 004 C00064515 anchorage pad - suspension 005 C00118009 tartály rugó készlet 33 csi 006 C00118020 tartály egység műanyag 33cm h20 007 C00092155 hátsó rugós feszítőgyűrű evoii 008 C00118008 ablak tömítés evoii d=30-30 cm 009 C00092156 első gyűrű evo ii 010 C00118010 első ellensúly evo ii 33 csi 011 C00092172 ball oko evo ii 013 C00109648 hose tank to filter oko lipet 014 C00092411 1 x C00094908 csőszorító bilincs leeresztő 016 C00094908 csőszorító bilincs leeresztő 019 C00119212 fúvóka tömítés oko 020 C00055037 expander 'w405pwf' 021 C00065152 anya romob m6x22x1,5 022 C00141273 1 x C00097259 lengéscsillapító 100 n. 023 C00066183 'lvb2000-ab' mosószertöltő fúvóka 025 C00051739 00412... 1 x C00064786 m8 x 20 tefl. 10.9 screw 1 x C00143260 025 C00143260 00411... csavar m8x23 torx tefl rohs 026 C00089652 rugalmas ékszíj el1000 1195h7 027 C00118022 kocsi kihúzható ütköző 33 csi mod.IWUC4105EU page 6

---

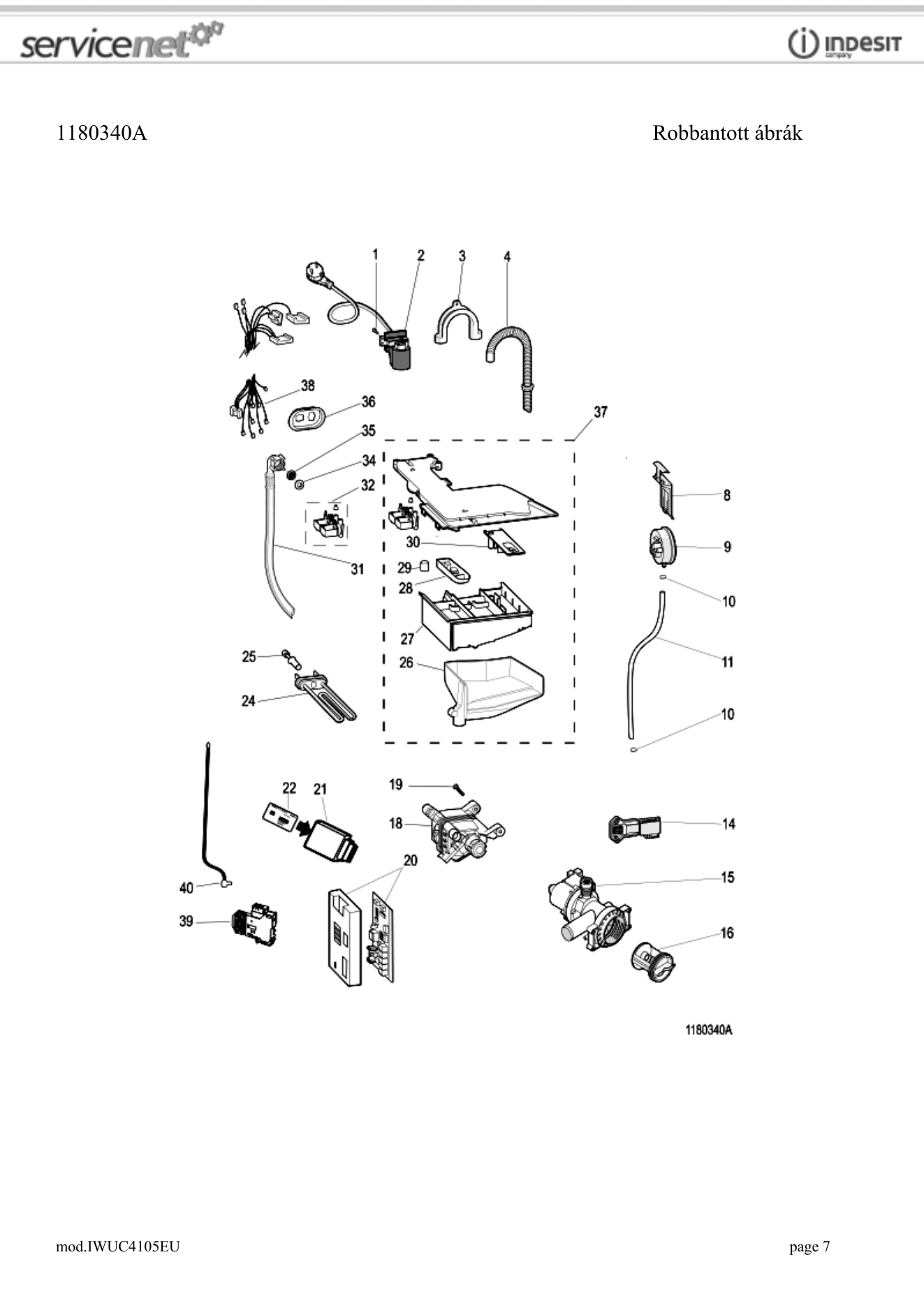

1180340A Robbantott ábrák mod.IWUC4105EU page 7

---

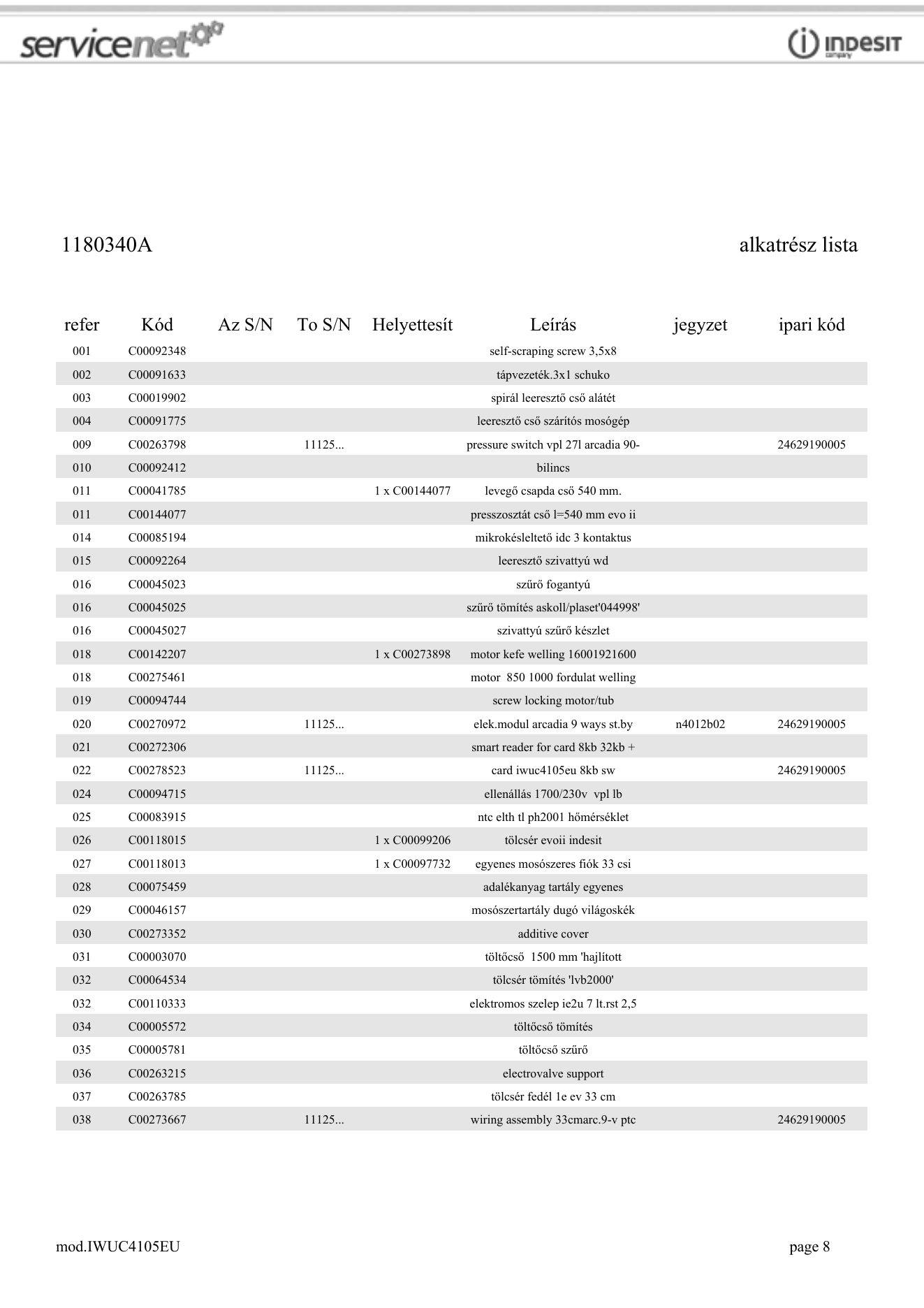

1180340A alkatrész lista refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód 001 C00092348 self-scraping screw 3,5x8 002 C00091633 tápvezeték.3x1 schuko 003 C00019902 spirál leeresztő cső alátét 004 C00091775 leeresztő cső szárítós mosógép 009 C00263798 11125... pressure switch vpl 27l arcadia 90- 24629190005 010 C00092412 bilincs 011 C00041785 1 x C00144077 levegő csapda cső 540 mm. 011 C00144077 presszosztát cső l=540 mm evo ii 014 C00085194 mikrokésleltető idc 3 kontaktus 015 C00092264 leeresztő szivattyú wd 016 C00045023 szűrő fogantyú 016 C00045025 szűrő tömítés askoll/plaset'044998' 016 C00045027 szivattyú szűrő készlet 018 C00142207 1 x C00273898 motor kefe welling 16001921600 018 C00275461 motor 850 1000 fordulat welling 019 C00094744 screw locking motor/tub 020 C00270972 11125... elek.modul arcadia 9 ways st.by n4012b02 24629190005 021 C00272306 smart reader for card 8kb 32kb + 022 C00278523 11125... card iwuc4105eu 8kb sw 24629190005 024 C00094715 ellenállás 1700/230v vpl lb 025 C00083915 ntc elth tl ph2001 hőmérséklet 026 C00118015 1 x C00099206 tölcsér evoii indesit 027 C00118013 1 x C00097732 egyenes mosószeres fiók 33 csi 028 C00075459 adalékanyag tartály egyenes 029 C00046157 mosószertartály dugó világoskék 030 C00273352 additive cover 031 C00003070 töltőcső 1500 mm 'hajlított 032 C00064534 tölcsér tömítés 'lvb2000' 032 C00110333 elektromos szelep ie2u 7 lt.rst 2,5 034 C00005572 töltőcső tömítés 035 C00005781 töltőcső szűrő 036 C00263215 electrovalve support 037 C00263785 tölcsér fedél 1e ev 33 cm 038 C00273667 11125... wiring assembly 33cmarc.9-v ptc 24629190005 mod.IWUC4105EU page 8

---

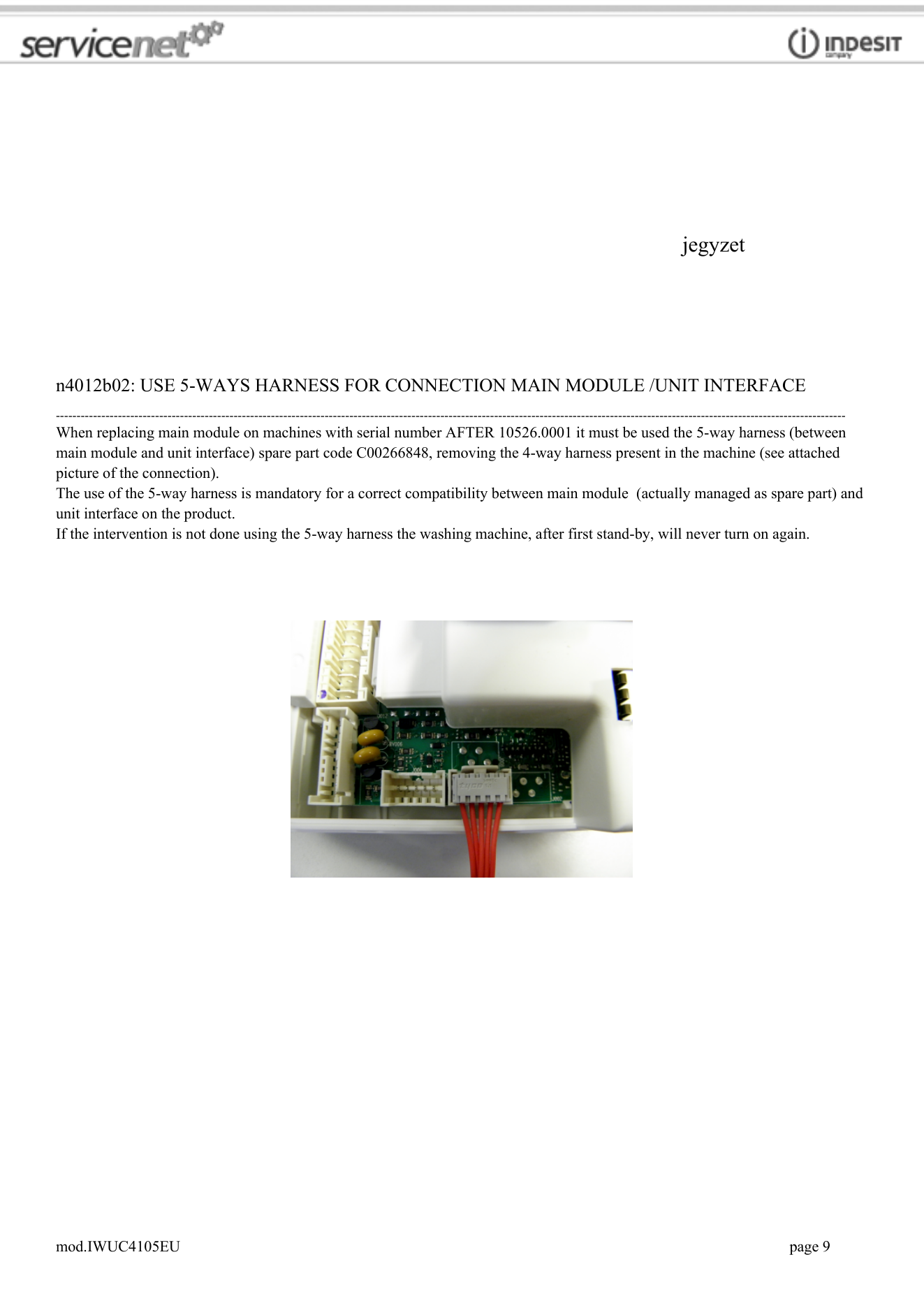

jegyzet n4012b02: USE 5-WAYS HARNESS FOR CONNECTION MAIN MODULE /UNIT INTERFACE ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- When replacing main module on machines with serial number AFTER 10526.0001 it must be used the 5-way harness (between main module and unit interface) spare part code C00266848, removing the 4-way harness present in the machine (see attached picture of the connection). The use of the 5-way harness is mandatory for a correct compatibility between main module (actually managed as spare part) and unit interface on the product. If the intervention is not done using the 5-way harness the washing machine, after first stand-by, will never turn on again. mod.IWUC4105EU page 9

---

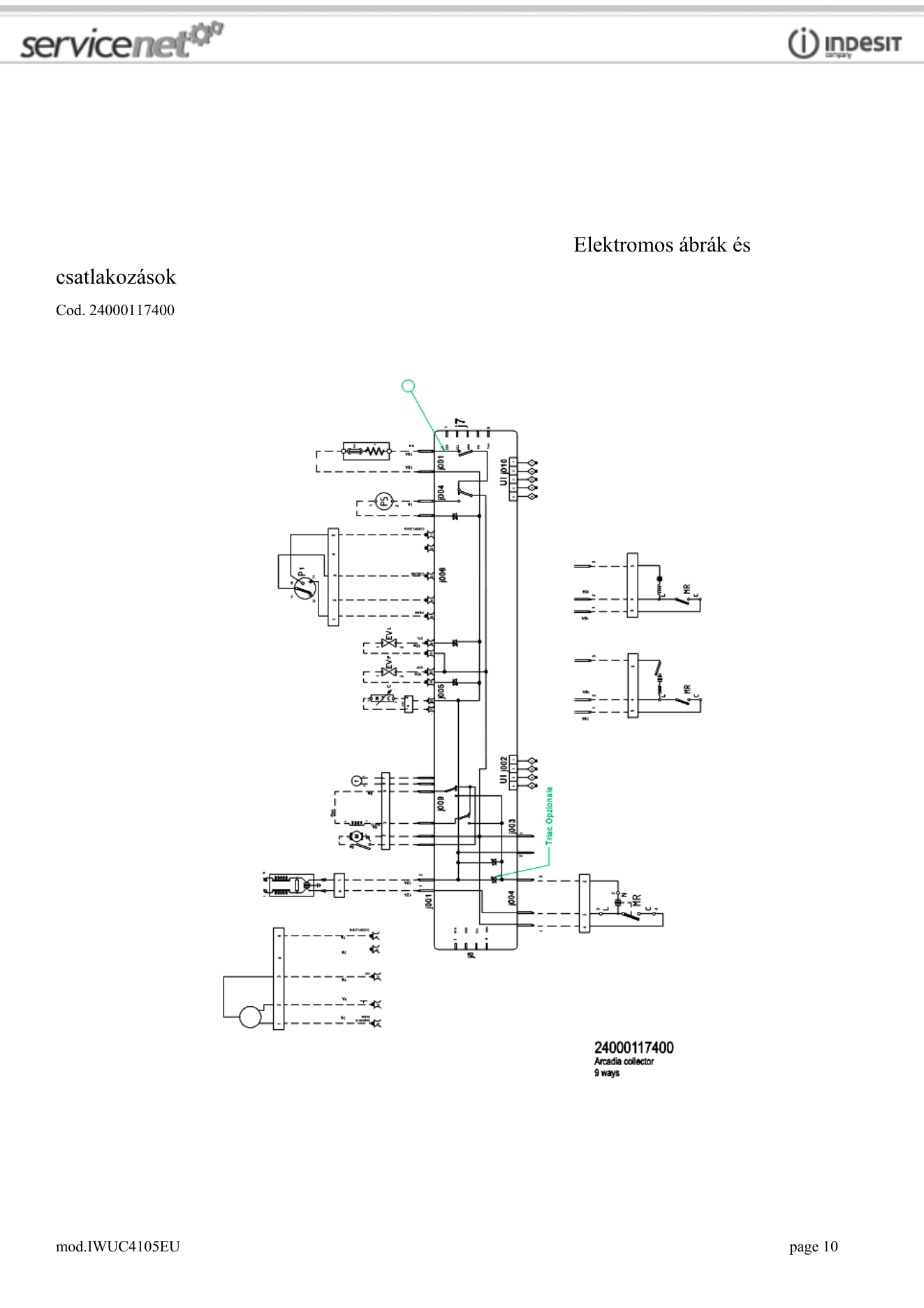

Elektromos ábrák és csatlakozások Cod. 24000117400 mod.IWUC4105EU page 10

---

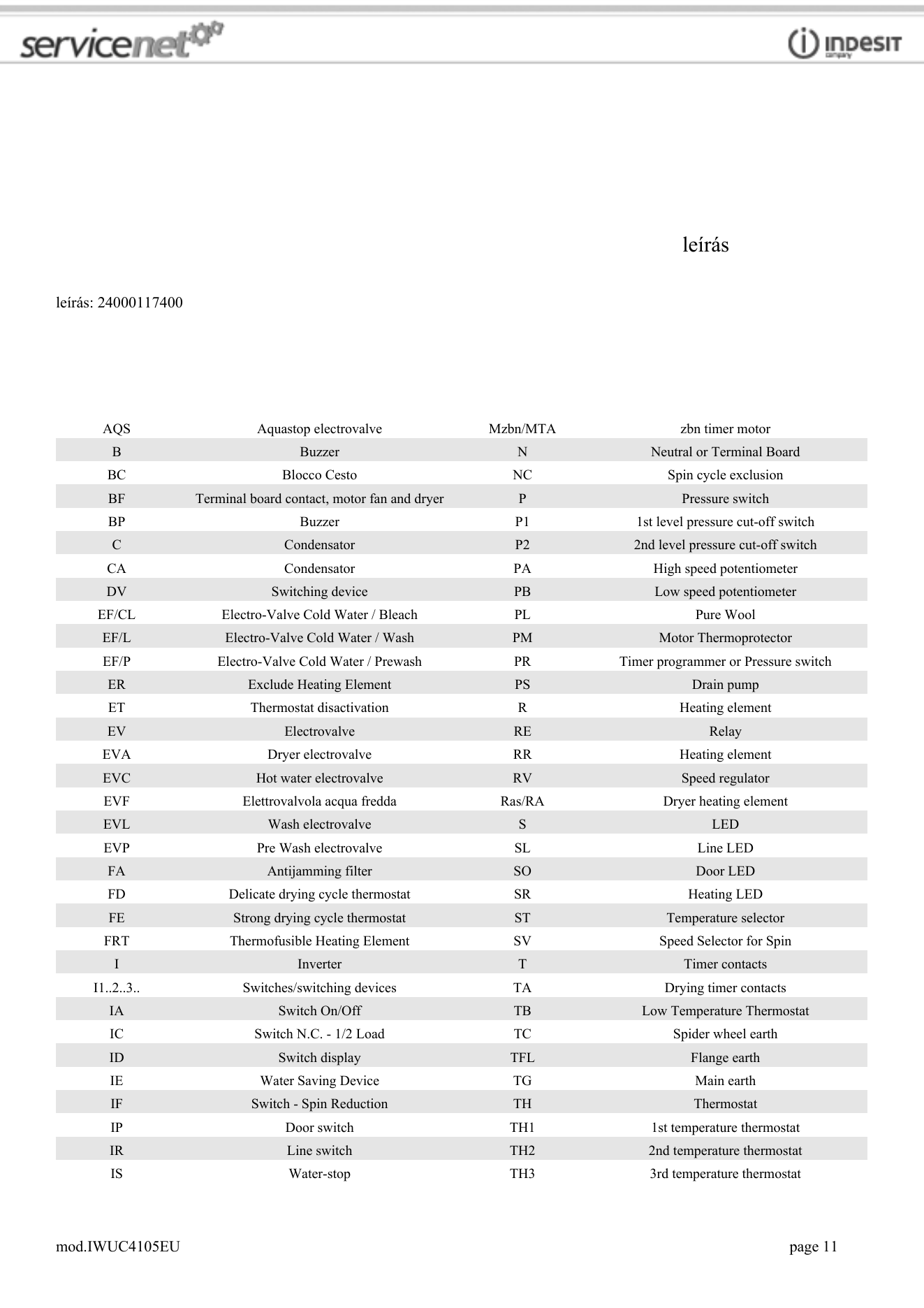

leírás leírás: 24000117400 AQS Aquastop electrovalve Mzbn/MTA zbn timer motor B Buzzer N Neutral or Terminal Board BC Blocco Cesto NC Spin cycle exclusion BF Terminal board contact, motor fan and dryer P Pressure switch BP Buzzer P1 1st level pressure cut-off switch C Condensator P2 2nd level pressure cut-off switch CA Condensator PA High speed potentiometer DV Switching device PB Low speed potentiometer EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer programmer or Pressure switch ER Exclude Heating Element PS Drain pump ET Thermostat disactivation R Heating element EV Electrovalve RE Relay EVA Dryer electrovalve RR Heating element EVC Hot water electrovalve RV Speed regulator EVF Elettrovalvola acqua fredda Ras/RA Dryer heating element EVL Wash electrovalve S LED EVP Pre Wash electrovalve SL Line LED FA Antijamming filter SO Door LED FD Delicate drying cycle thermostat SR Heating LED FE Strong drying cycle thermostat ST Temperature selector FRT Thermofusible Heating Element SV Speed Selector for Spin I Inverter T Timer contacts I1..2..3.. Switches/switching devices TA Drying timer contacts IA Switch On/Off TB Low Temperature Thermostat IC Switch N.C. - 1/2 Load TC Spider wheel earth ID Switch display TFL Flange earth IE Water Saving Device TG Main earth IF Switch - Spin Reduction TH Thermostat IP Door switch TH1 1st temperature thermostat IR Line switch TH2 2nd temperature thermostat IS Water-stop TH3 3rd temperature thermostat mod.IWUC4105EU page 11

---

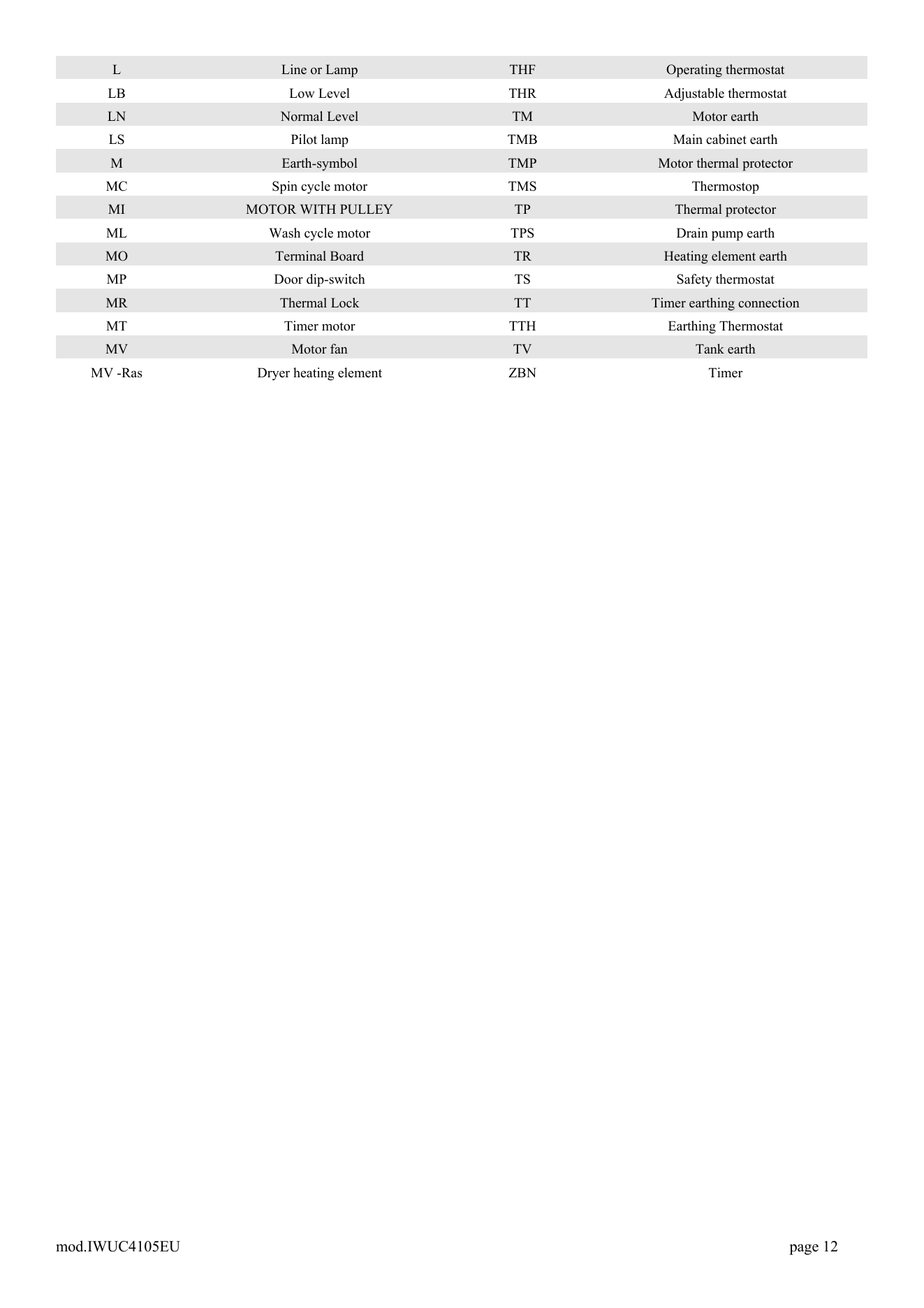

L Line or Lamp THF Operating thermostat LB Low Level THR Adjustable thermostat LN Normal Level TM Motor earth LS Pilot lamp TMB Main cabinet earth M Earth-symbol TMP Motor thermal protector MC Spin cycle motor TMS Thermostop MI MOTOR WITH PULLEY TP Thermal protector ML Wash cycle motor TPS Drain pump earth MO Terminal Board TR Heating element earth MP Door dip-switch TS Safety thermostat MR Thermal Lock TT Timer earthing connection MT Timer motor TTH Earthing Thermostat MV Motor fan TV Tank earth MV -Ras Dryer heating element ZBN Timer mod.IWUC4105EU page 12
