Samsung Waterwall Dishwasher DW80M9960U

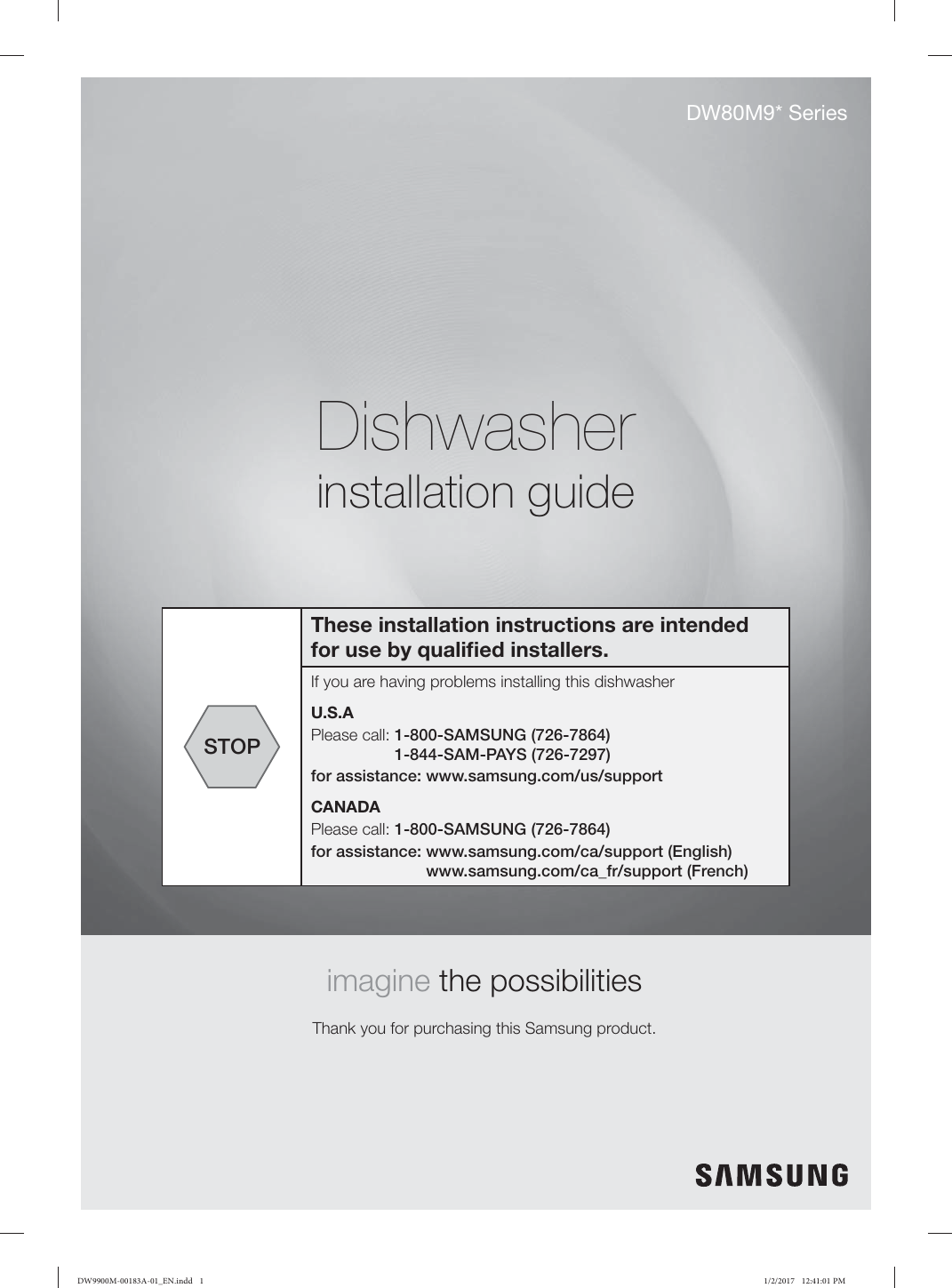

DW80M9* Series Dishwasher installation guide These installation instructions are intended for use by qualified installers. If you are having problems installing this dishwasher U.S.A Please call: 1-800-SAMSUNG (726-7864) STOP 1-844-SAM-PAYS (726-7297) for assistance: www.samsung.com/us/support CANADA Please call: 1-800-SAMSUNG (726-7864) for assistance: www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) imagine the possibilities Thank you for purchasing this Samsung product. DW9900M-00183A-01_EN.indd 1 1/2/2017 12:41:01 PM

---

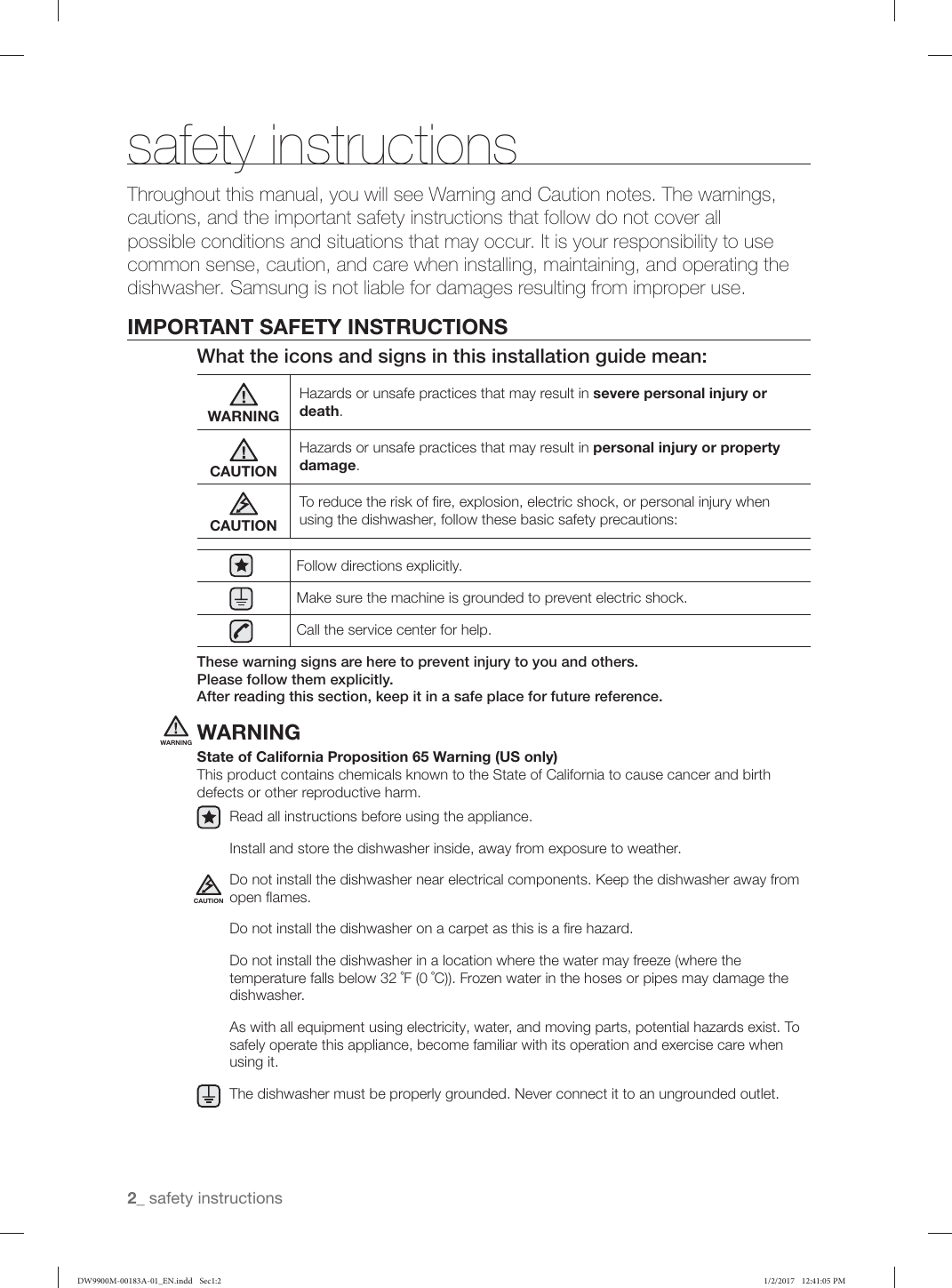

safety instructions Throughout this manual, you will see Warning and Caution notes. The warnings, cautions, and the important safety instructions that follow do not cover all possible conditions and situations that may occur. It is your responsibility to use common sense, caution, and care when installing, maintaining, and operating the dishwasher. Samsung is not liable for damages resulting from improper use. IMPORTANT SAFETY INSTRUCTIONS What the icons and signs in this installation guide mean: Hazards or unsafe practices that may result in severe personal injury or WARNING death. Hazards or unsafe practices that may result in personal injury or property CAUTION damage. To reduce the risk of fire, explosion, electric shock, or personal injury when CAUTION using the dishwasher, follow these basic safety precautions: Follow directions explicitly. Make sure the machine is grounded to prevent electric shock. Call the service center for help. These warning signs are here to prevent injury to you and others. Please follow them explicitly. After reading this section, keep it in a safe place for future reference. WARNING WARNING State of California Proposition 65 Warning (US only) This product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Read all instructions before using the appliance. Install and store the dishwasher inside, away from exposure to weather. Do not install the dishwasher near electrical components. Keep the dishwasher away from CAUTION open flames. Do not install the dishwasher on a carpet as this is a fire hazard. Do not install the dishwasher in a location where the water may freeze (where the temperature falls below 32 ˚F (0 ˚C)). Frozen water in the hoses or pipes may damage the dishwasher. As with all equipment using electricity, water, and moving parts, potential hazards exist. To safely operate this appliance, become familiar with its operation and exercise care when using it. The dishwasher must be properly grounded. Never connect it to an ungrounded outlet. 2_ safety instructions DW9900M-00183A-01_EN.indd Sec1:2 1/2/2017 12:41:05 PM

---

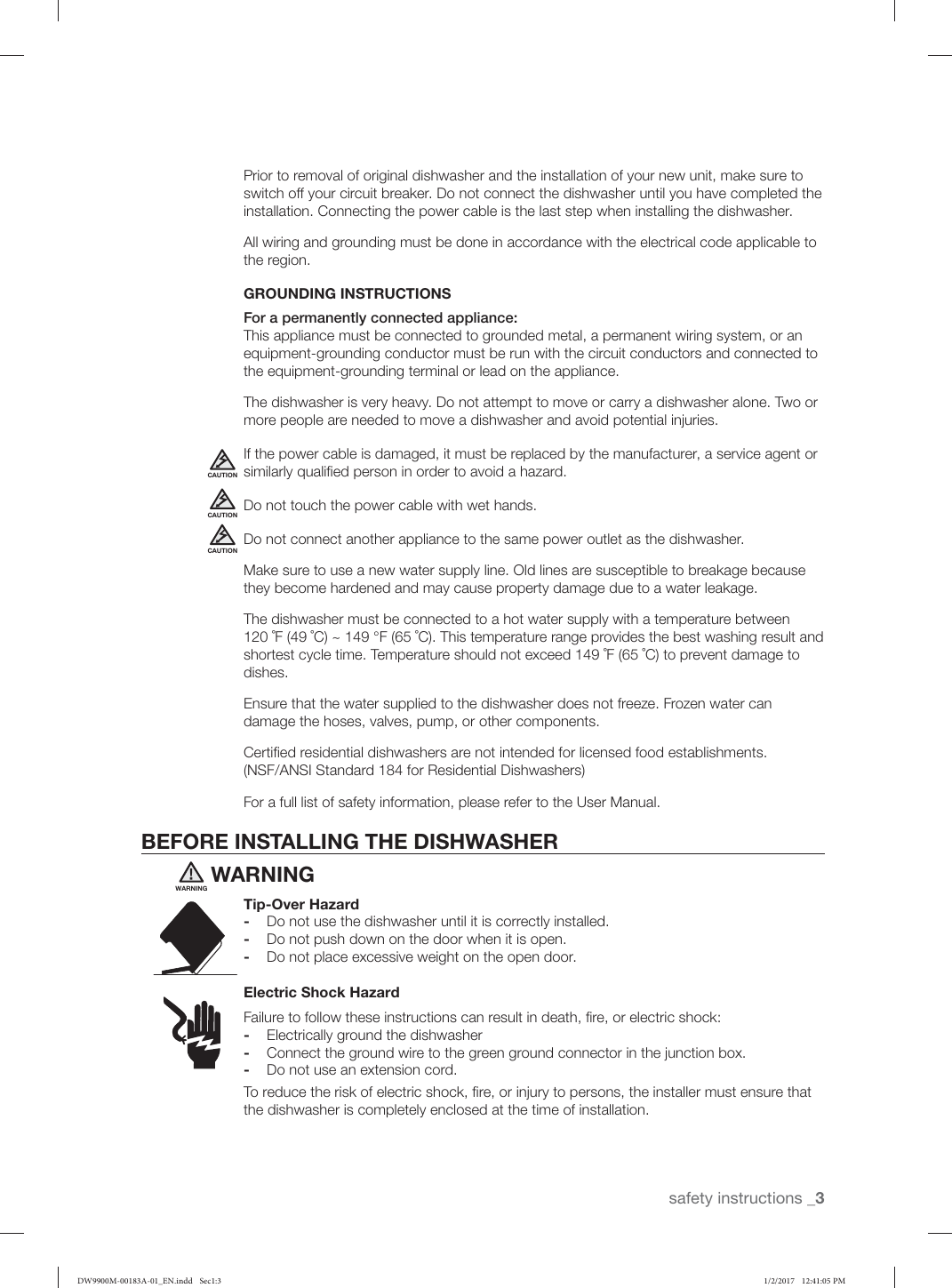

Prior to removal of original dishwasher and the installation of your new unit, make sure to switch off your circuit breaker. Do not connect the dishwasher until you have completed the installation. Connecting the power cable is the last step when installing the dishwasher. All wiring and grounding must be done in accordance with the electrical code applicable to the region. GROUNDING INSTRUCTIONS For a permanently connected appliance: This appliance must be connected to grounded metal, a permanent wiring system, or an equipment-grounding conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead on the appliance. The dishwasher is very heavy. Do not attempt to move or carry a dishwasher alone. Two or more people are needed to move a dishwasher and avoid potential injuries. If the power cable is damaged, it must be replaced by the manufacturer, a service agent or CAUTION similarly qualified person in order to avoid a hazard. CAUTION Do not touch the power cable with wet hands. Do not connect another appliance to the same power outlet as the dishwasher. CAUTION Make sure to use a new water supply line. Old lines are susceptible to breakage because they become hardened and may cause property damage due to a water leakage. The dishwasher must be connected to a hot water supply with a temperature between 120 ˚F (49 ˚C) ~ 149 °F (65 ˚C). This temperature range provides the best washing result and shortest cycle time. Temperature should not exceed 149 ˚F (65 ˚C) to prevent damage to dishes. Ensure that the water supplied to the dishwasher does not freeze. Frozen water can damage the hoses, valves, pump, or other components. Certified residential dishwashers are not intended for licensed food establishments. (NSF/ANSI Standard 184 for Residential Dishwashers) For a full list of safety information, please refer to the User Manual. BEFORE INSTALLING THE DISHWASHER WARNING WARNING Tip-Over Hazard - Do not use the dishwasher until it is correctly installed. - Do not push down on the door when it is open. - Do not place excessive weight on the open door. Electric Shock Hazard Failure to follow these instructions can result in death, fire, or electric shock: - Electrically ground the dishwasher - Connect the ground wire to the green ground connector in the junction box. - Do not use an extension cord. To reduce the risk of electric shock, fire, or injury to persons, the installer must ensure that the dishwasher is completely enclosed at the time of installation. safety instructions _3 DW9900M-00183A-01_EN.indd Sec1:3 1/2/2017 12:41:05 PM

---

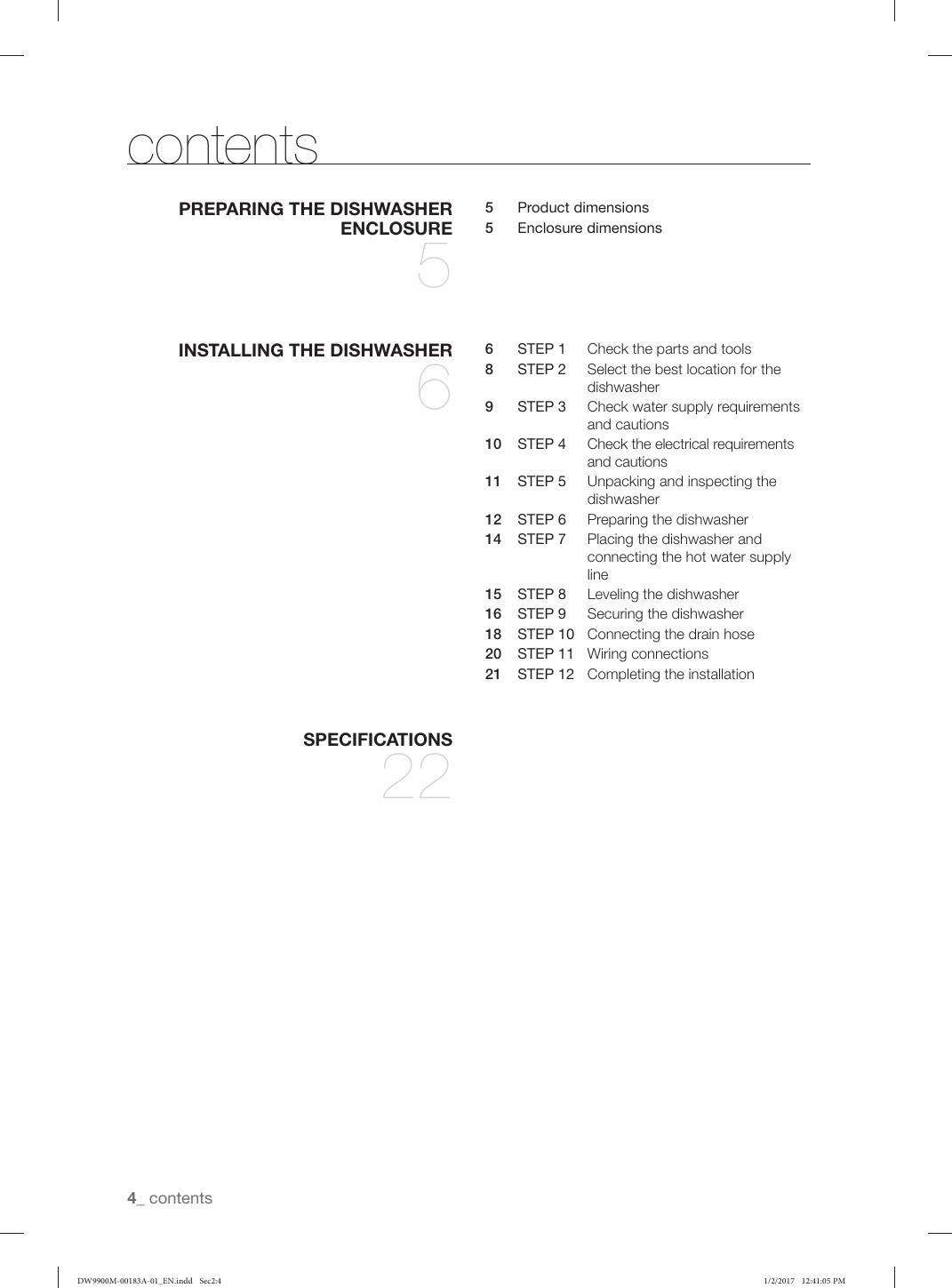

contents PREPARING THE DISHWASHER 5 Product dimensions ENCLOSURE 5 Enclosure dimensions 5 INSTALLING THE DISHWASHER 6 STEP 1 Check the parts and tools 6 8 STEP 2 Select the best location for the dishwasher 9 STEP 3 Check water supply requirements and cautions 10 STEP 4 Check the electrical requirements and cautions 11 STEP 5 Unpacking and inspecting the dishwasher 12 STEP 6 Preparing the dishwasher 14 STEP 7 Placing the dishwasher and connecting the hot water supply line 15 STEP 8 Leveling the dishwasher 16 STEP 9 Securing the dishwasher 18 STEP 10 Connecting the drain hose 20 STEP 11 Wiring connections 21 STEP 12 Completing the installation SPECIFICATIONS 22 4_ contents DW9900M-00183A-01_EN.indd Sec2:4 1/2/2017 12:41:05 PM

---

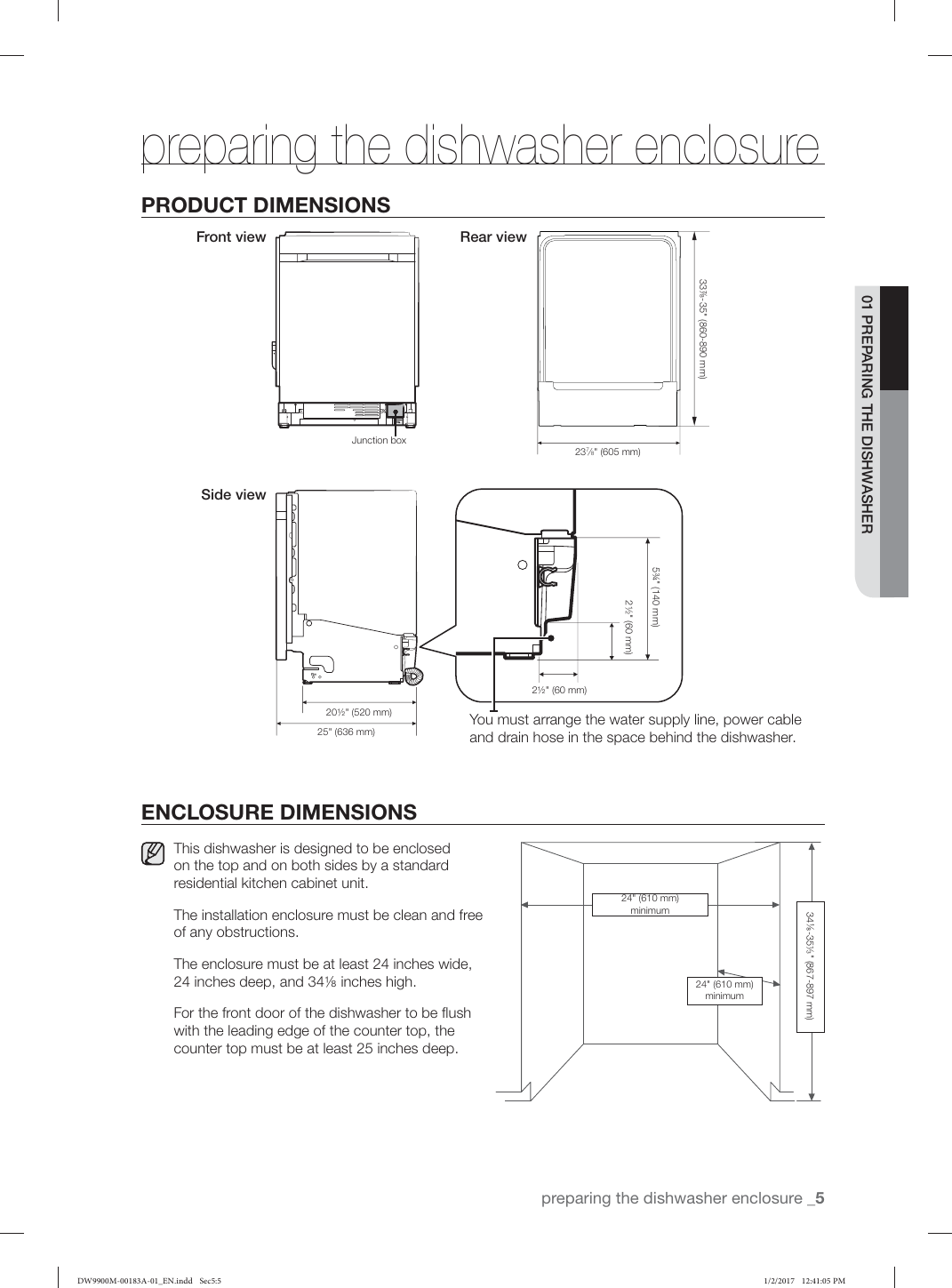

preparing the dishwasher enclosure PRODUCT DIMENSIONS Front view Rear view 33⅞-35" (860-890 mm) 01 PREPARING THE DISHWASHER Junction box 237⁄8" (605 mm) Side view 5¾" (140 mm) 2½" (60 mm) 2½" (60 mm) 20½" (520 mm) You must arrange the water supply line, power cable 25" (636 mm) and drain hose in the space behind the dishwasher. ENCLOSURE DIMENSIONS This dishwasher is designed to be enclosed on the top and on both sides by a standard residential kitchen cabinet unit. 24" (610 mm) minimum The installation enclosure must be clean and free 34⅛-35⅓" (867-897 mm) of any obstructions. The enclosure must be at least 24 inches wide, 24 inches deep, and 34⅛ inches high. 24" (610 mm) minimum For the front door of the dishwasher to be flush with the leading edge of the counter top, the counter top must be at least 25 inches deep. preparing the dishwasher enclosure _5 DW9900M-00183A-01_EN.indd Sec5:5 1/2/2017 12:41:05 PM

---

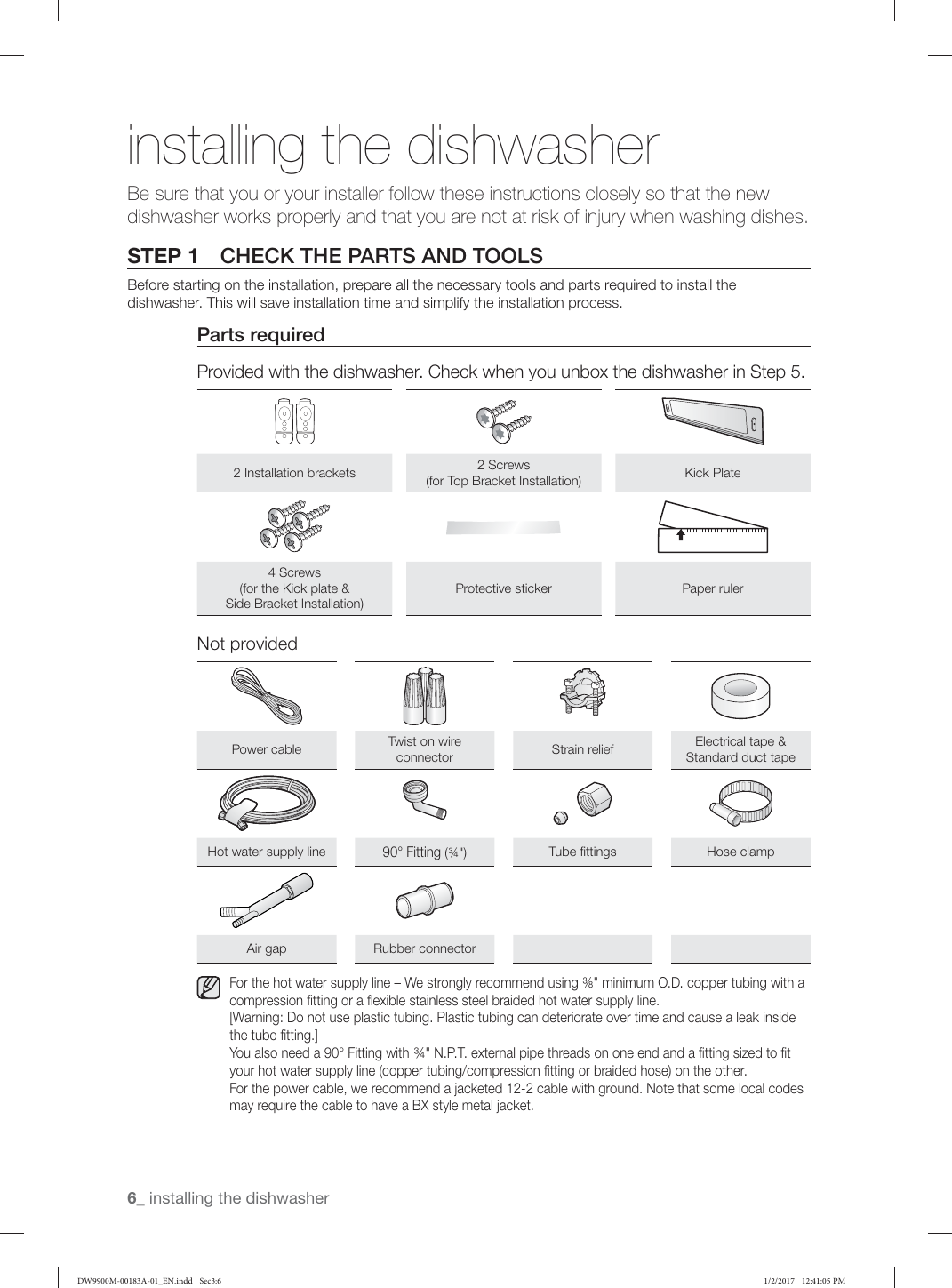

installing the dishwasher Be sure that you or your installer follow these instructions closely so that the new dishwasher works properly and that you are not at risk of injury when washing dishes. STEP 1 CHECK THE PARTS AND TOOLS Before starting on the installation, prepare all the necessary tools and parts required to install the dishwasher. This will save installation time and simplify the installation process. Parts required Provided with the dishwasher. Check when you unbox the dishwasher in Step 5. 2 Screws 2 Installation brackets Kick Plate (for Top Bracket Installation) 4 Screws (for the Kick plate & Protective sticker Paper ruler Side Bracket Installation) Not provided Twist on wire Electrical tape & Power cable Strain relief connector Standard duct tape Hot water supply line 90° Fitting (¾") Tube fittings Hose clamp Air gap Rubber connector For the hot water supply line – We strongly recommend using ⅜" minimum O.D. copper tubing with a compression fitting or a flexible stainless steel braided hot water supply line. [Warning: Do not use plastic tubing. Plastic tubing can deteriorate over time and cause a leak inside the tube fitting.] You also need a 90° Fitting with ¾" N.P.T. external pipe threads on one end and a fitting sized to fit your hot water supply line (copper tubing/compression fitting or braided hose) on the other. For the power cable, we recommend a jacketed 12-2 cable with ground. Note that some local codes may require the cable to have a BX style metal jacket. 6_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:6 1/2/2017 12:41:05 PM

---

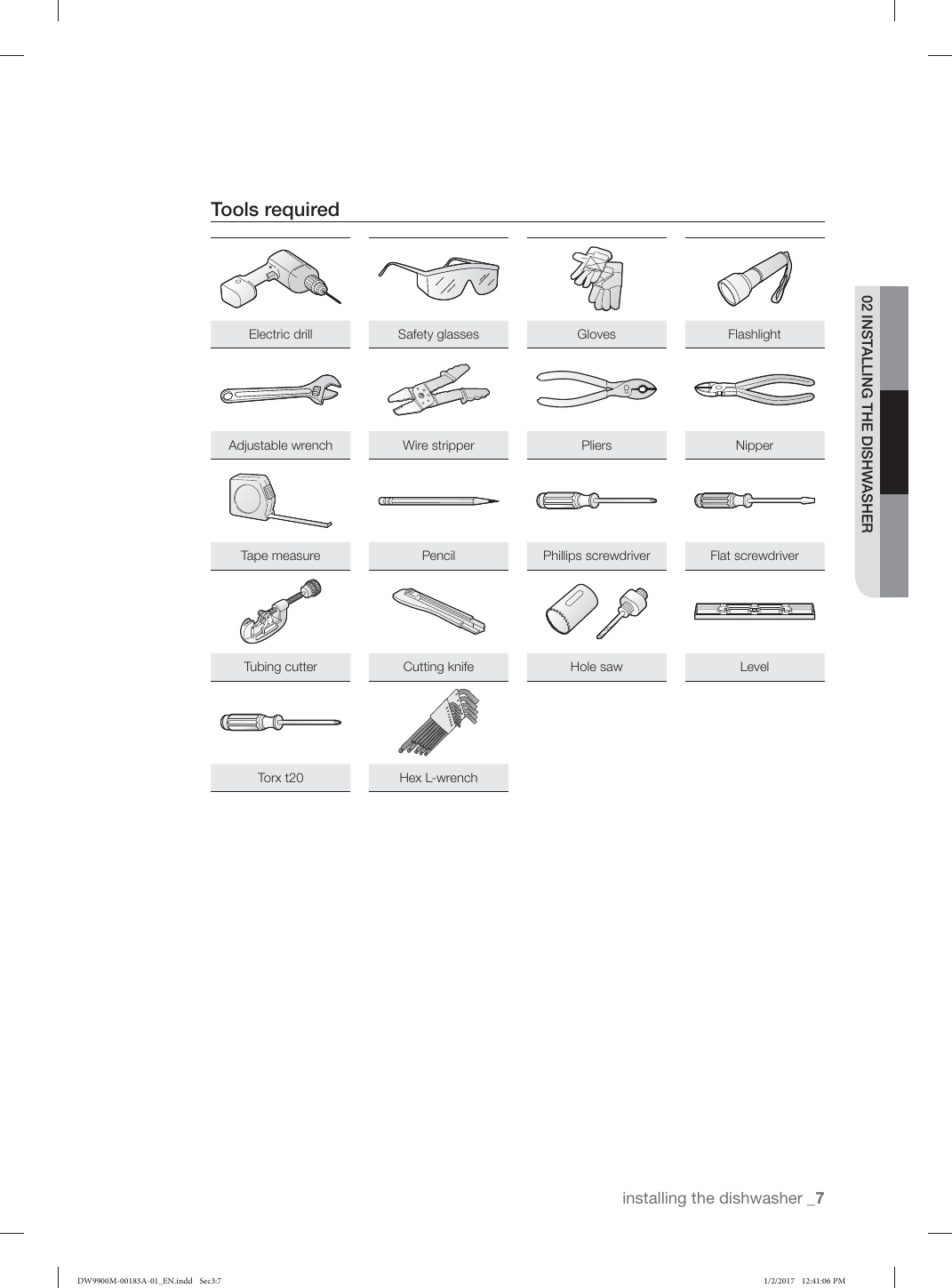

Tools required 02 INSTALLING THE DISHWASHER Electric drill Safety glasses Gloves Flashlight Adjustable wrench Wire stripper Pliers Nipper Tape measure Pencil Phillips screwdriver Flat screwdriver Tubing cutter Cutting knife Hole saw Level Torx t20 Hex L-wrench installing the dishwasher _7 DW9900M-00183A-01_EN.indd Sec3:7 1/2/2017 12:41:06 PM

---

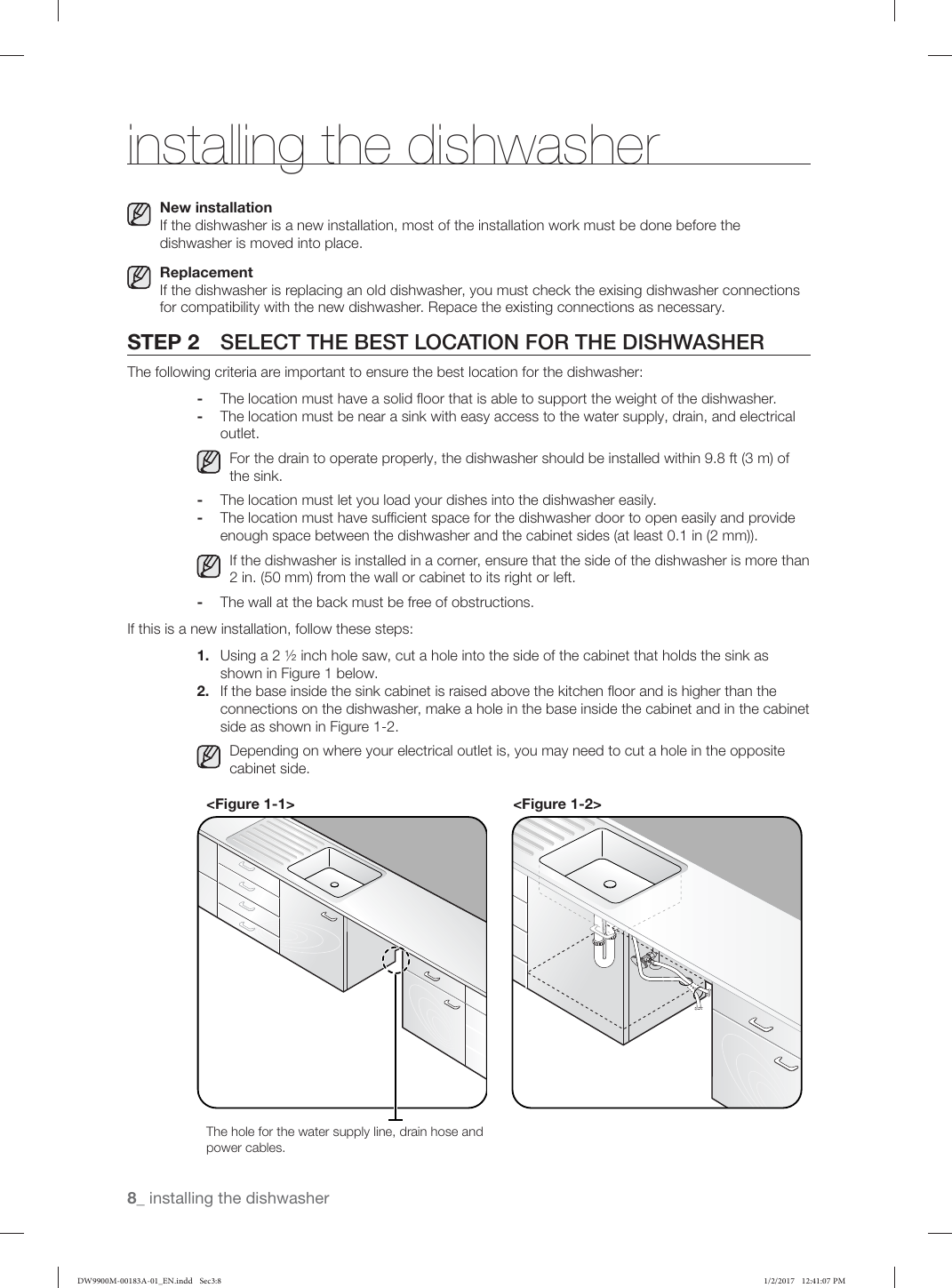

installing the dishwasher New installation If the dishwasher is a new installation, most of the installation work must be done before the dishwasher is moved into place. Replacement If the dishwasher is replacing an old dishwasher, you must check the exising dishwasher connections for compatibility with the new dishwasher. Repace the existing connections as necessary. STEP 2 SELECT THE BEST LOCATION FOR THE DISHWASHER The following criteria are important to ensure the best location for the dishwasher: - The location must have a solid floor that is able to support the weight of the dishwasher. - The location must be near a sink with easy access to the water supply, drain, and electrical outlet. For the drain to operate properly, the dishwasher should be installed within 9.8 ft (3 m) of the sink. - The location must let you load your dishes into the dishwasher easily. - The location must have sufficient space for the dishwasher door to open easily and provide enough space between the dishwasher and the cabinet sides (at least 0.1 in (2 mm)). If the dishwasher is installed in a corner, ensure that the side of the dishwasher is more than 2 in. (50 mm) from the wall or cabinet to its right or left. - The wall at the back must be free of obstructions. If this is a new installation, follow these steps: 1. Using a 2 ½ inch hole saw, cut a hole into the side of the cabinet that holds the sink as shown in Figure 1 below. 2. If the base inside the sink cabinet is raised above the kitchen floor and is higher than the connections on the dishwasher, make a hole in the base inside the cabinet and in the cabinet side as shown in Figure 1-2. Depending on where your electrical outlet is, you may need to cut a hole in the opposite cabinet side.

The hole for the water supply line, drain hose and power cables. 8_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:8 1/2/2017 12:41:07 PM

---

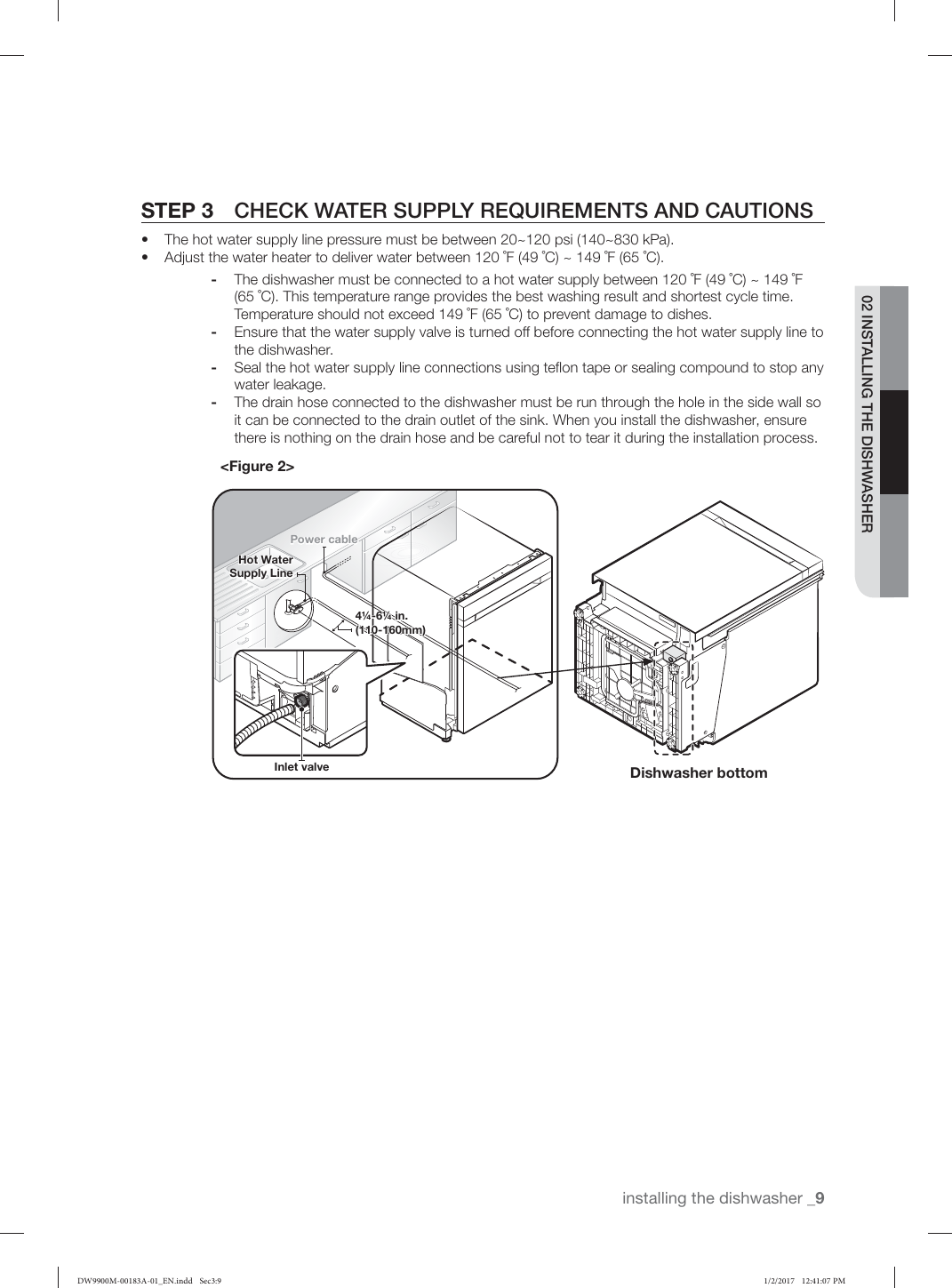

STEP 3 CHECK WATER SUPPLY REQUIREMENTS AND CAUTIONS • The hot water supply line pressure must be between 20~120 psi (140~830 kPa). • Adjust the water heater to deliver water between 120 ˚F (49 ˚C) ~ 149 ˚F (65 ˚C). - The dishwasher must be connected to a hot water supply between 120 ˚F (49 ˚C) ~ 149 ˚F (65 ˚C). This temperature range provides the best washing result and shortest cycle time. 02 INSTALLING THE DISHWASHER Temperature should not exceed 149 ˚F (65 ˚C) to prevent damage to dishes. - Ensure that the water supply valve is turned off before connecting the hot water supply line to the dishwasher. - Seal the hot water supply line connections using teflon tape or sealing compound to stop any water leakage. - The drain hose connected to the dishwasher must be run through the hole in the side wall so it can be connected to the drain outlet of the sink. When you install the dishwasher, ensure there is nothing on the drain hose and be careful not to tear it during the installation process.

Power cable Hot Water Supply Line 4¼-6¼ in. (110-160mm) Inlet valve Dishwasher bottom installing the dishwasher _9 DW9900M-00183A-01_EN.indd Sec3:9 1/2/2017 12:41:07 PM

---

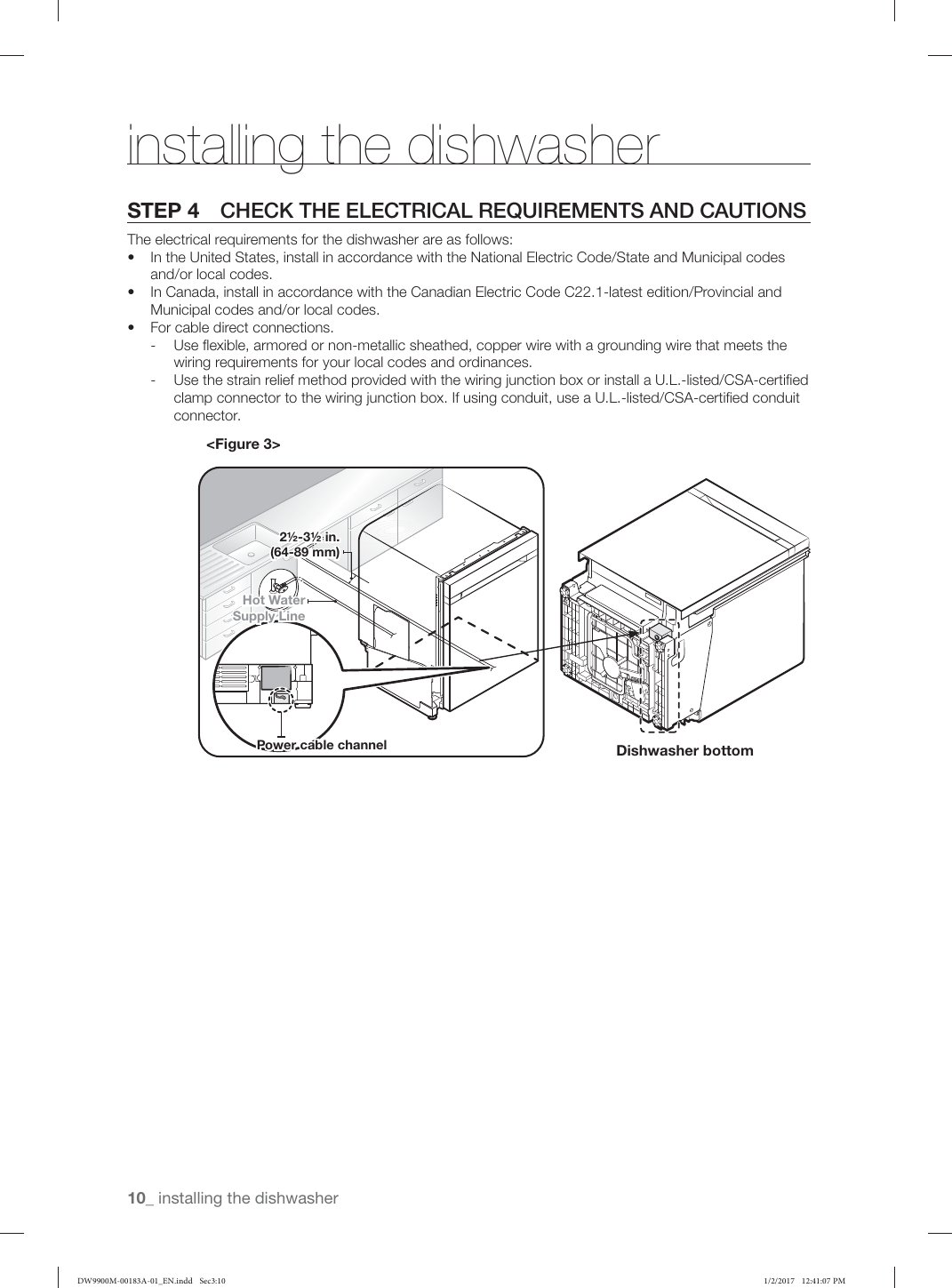

installing the dishwasher STEP 4 CHECK THE ELECTRICAL REQUIREMENTS AND CAUTIONS The electrical requirements for the dishwasher are as follows: • In the United States, install in accordance with the National Electric Code/State and Municipal codes and/or local codes. • In Canada, install in accordance with the Canadian Electric Code C22.1-latest edition/Provincial and Municipal codes and/or local codes. • For cable direct connections. - Use flexible, armored or non-metallic sheathed, copper wire with a grounding wire that meets the wiring requirements for your local codes and ordinances. - Use the strain relief method provided with the wiring junction box or install a U.L.-listed/CSA-certified clamp connector to the wiring junction box. If using conduit, use a U.L.-listed/CSA-certified conduit connector.

2½-3½ in. (64-89 mm) Hot Water Supply Line Power cable channel Dishwasher bottom 10_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:10 1/2/2017 12:41:07 PM

---

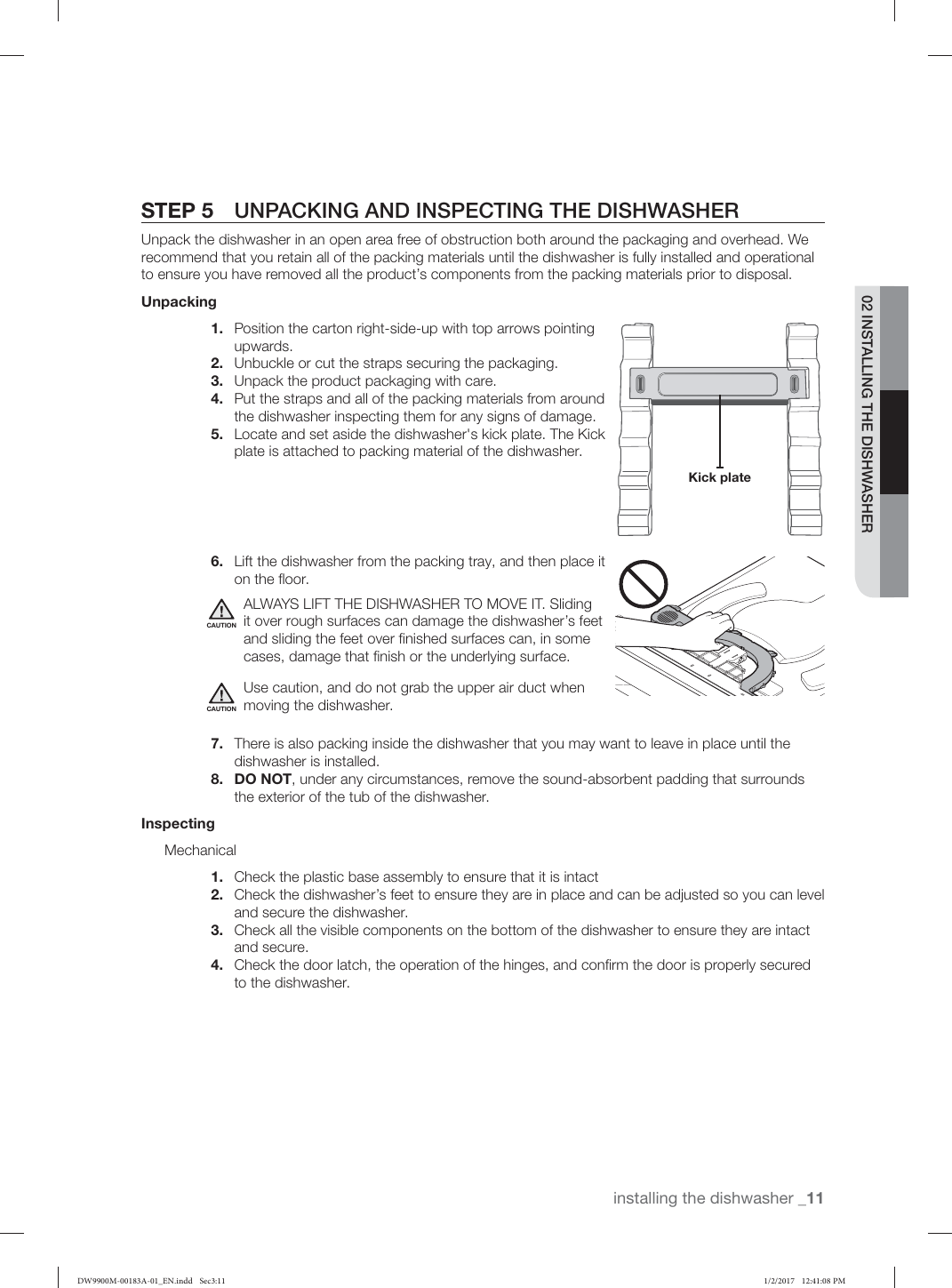

STEP 5 UNPACKING AND INSPECTING THE DISHWASHER Unpack the dishwasher in an open area free of obstruction both around the packaging and overhead. We recommend that you retain all of the packing materials until the dishwasher is fully installed and operational to ensure you have removed all the product’s components from the packing materials prior to disposal. 02 INSTALLING THE DISHWASHER Unpacking 1. Position the carton right-side-up with top arrows pointing upwards. 2. Unbuckle or cut the straps securing the packaging. 3. Unpack the product packaging with care. 4. Put the straps and all of the packing materials from around the dishwasher inspecting them for any signs of damage. 5. Locate and set aside the dishwasher's kick plate. The Kick plate is attached to packing material of the dishwasher. Kick plate 6. Lift the dishwasher from the packing tray, and then place it on the floor. ALWAYS LIFT THE DISHWASHER TO MOVE IT. Sliding CAUTION it over rough surfaces can damage the dishwasher’s feet and sliding the feet over finished surfaces can, in some cases, damage that finish or the underlying surface. Use caution, and do not grab the upper air duct when CAUTION moving the dishwasher. 7. There is also packing inside the dishwasher that you may want to leave in place until the dishwasher is installed. 8. DO NOT, under any circumstances, remove the sound-absorbent padding that surrounds the exterior of the tub of the dishwasher. Inspecting Mechanical 1. Check the plastic base assembly to ensure that it is intact 2. Check the dishwasher’s feet to ensure they are in place and can be adjusted so you can level and secure the dishwasher. 3. Check all the visible components on the bottom of the dishwasher to ensure they are intact and secure. 4. Check the door latch, the operation of the hinges, and confirm the door is properly secured to the dishwasher. installing the dishwasher _11 DW9900M-00183A-01_EN.indd Sec3:11 1/2/2017 12:41:08 PM

---

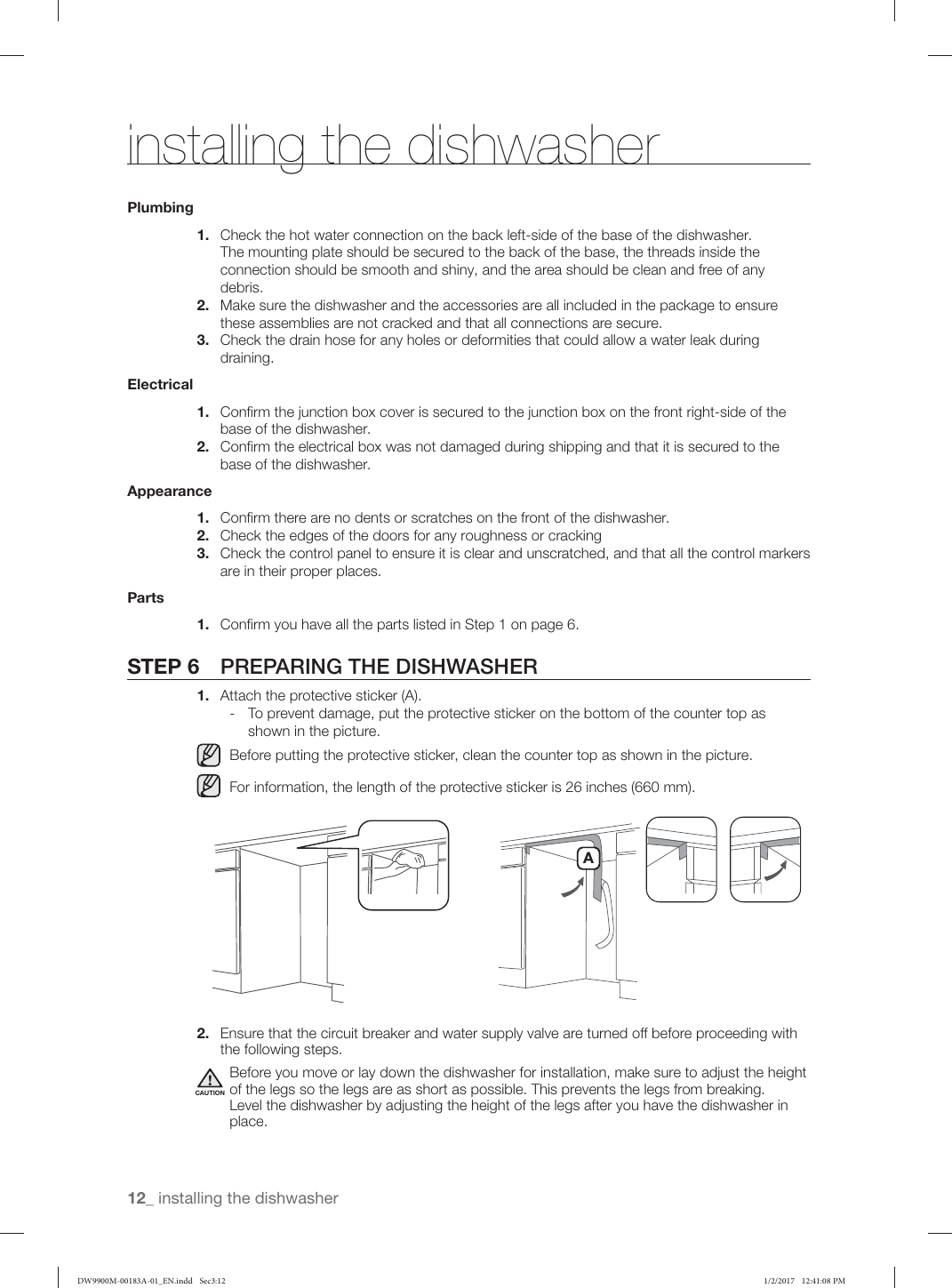

installing the dishwasher Plumbing 1. Check the hot water connection on the back left-side of the base of the dishwasher. The mounting plate should be secured to the back of the base, the threads inside the connection should be smooth and shiny, and the area should be clean and free of any debris. 2. Make sure the dishwasher and the accessories are all included in the package to ensure these assemblies are not cracked and that all connections are secure. 3. Check the drain hose for any holes or deformities that could allow a water leak during draining. Electrical 1. Confirm the junction box cover is secured to the junction box on the front right-side of the base of the dishwasher. 2. Confirm the electrical box was not damaged during shipping and that it is secured to the base of the dishwasher. Appearance 1. Confirm there are no dents or scratches on the front of the dishwasher. 2. Check the edges of the doors for any roughness or cracking 3. Check the control panel to ensure it is clear and unscratched, and that all the control markers are in their proper places. Parts 1. Confirm you have all the parts listed in Step 1 on page 6. STEP 6 PREPARING THE DISHWASHER 1. Attach the protective sticker (A). - To prevent damage, put the protective sticker on the bottom of the counter top as shown in the picture. Before putting the protective sticker, clean the counter top as shown in the picture. For information, the length of the protective sticker is 26 inches (660 mm). A 2. Ensure that the circuit breaker and water supply valve are turned off before proceeding with the following steps. Before you move or lay down the dishwasher for installation, make sure to adjust the height CAUTION of the legs so the legs are as short as possible. This prevents the legs from breaking. Level the dishwasher by adjusting the height of the legs after you have the dishwasher in place. 12_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:12 1/2/2017 12:41:08 PM

---

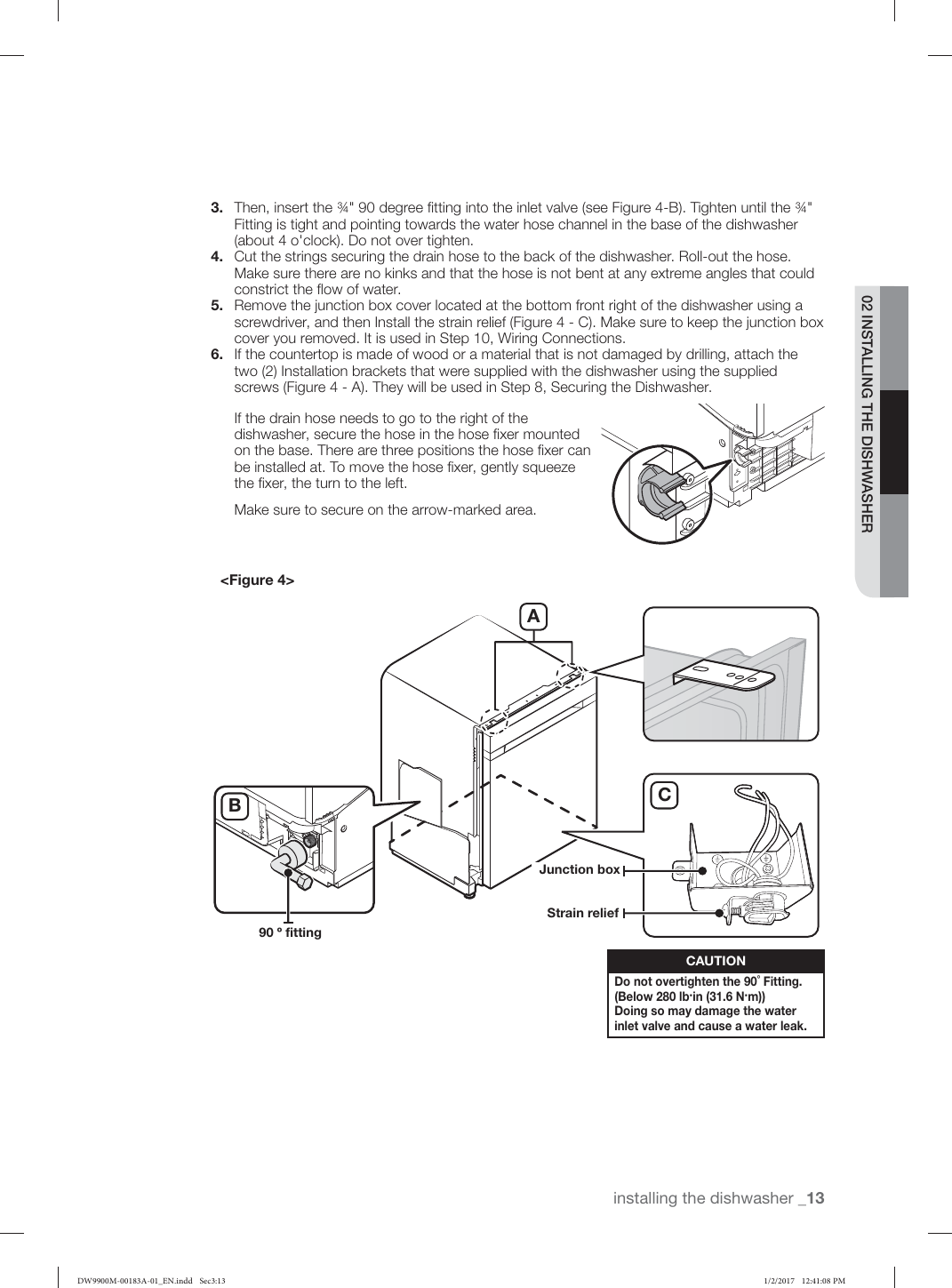

3. Then, insert the ¾" 90 degree fitting into the inlet valve (see Figure 4-B). Tighten until the ¾" Fitting is tight and pointing towards the water hose channel in the base of the dishwasher (about 4 o'clock). Do not over tighten. 4. Cut the strings securing the drain hose to the back of the dishwasher. Roll-out the hose. Make sure there are no kinks and that the hose is not bent at any extreme angles that could constrict the flow of water. 02 INSTALLING THE DISHWASHER 5. Remove the junction box cover located at the bottom front right of the dishwasher using a screwdriver, and then Install the strain relief (Figure 4 - C). Make sure to keep the junction box cover you removed. It is used in Step 10, Wiring Connections. 6. If the countertop is made of wood or a material that is not damaged by drilling, attach the two (2) Installation brackets that were supplied with the dishwasher using the supplied screws (Figure 4 - A). They will be used in Step 8, Securing the Dishwasher. If the drain hose needs to go to the right of the dishwasher, secure the hose in the hose fixer mounted on the base. There are three positions the hose fixer can be installed at. To move the hose fixer, gently squeeze the fixer, the turn to the left. Make sure to secure on the arrow-marked area.

A C B Junction box Strain relief 90 º fitting CAUTION Do not overtighten the 90˚ Fitting. (Below 280 lb·in (31.6 N·m)) Doing so may damage the water inlet valve and cause a water leak. installing the dishwasher _13 DW9900M-00183A-01_EN.indd Sec3:13 1/2/2017 12:41:08 PM

---

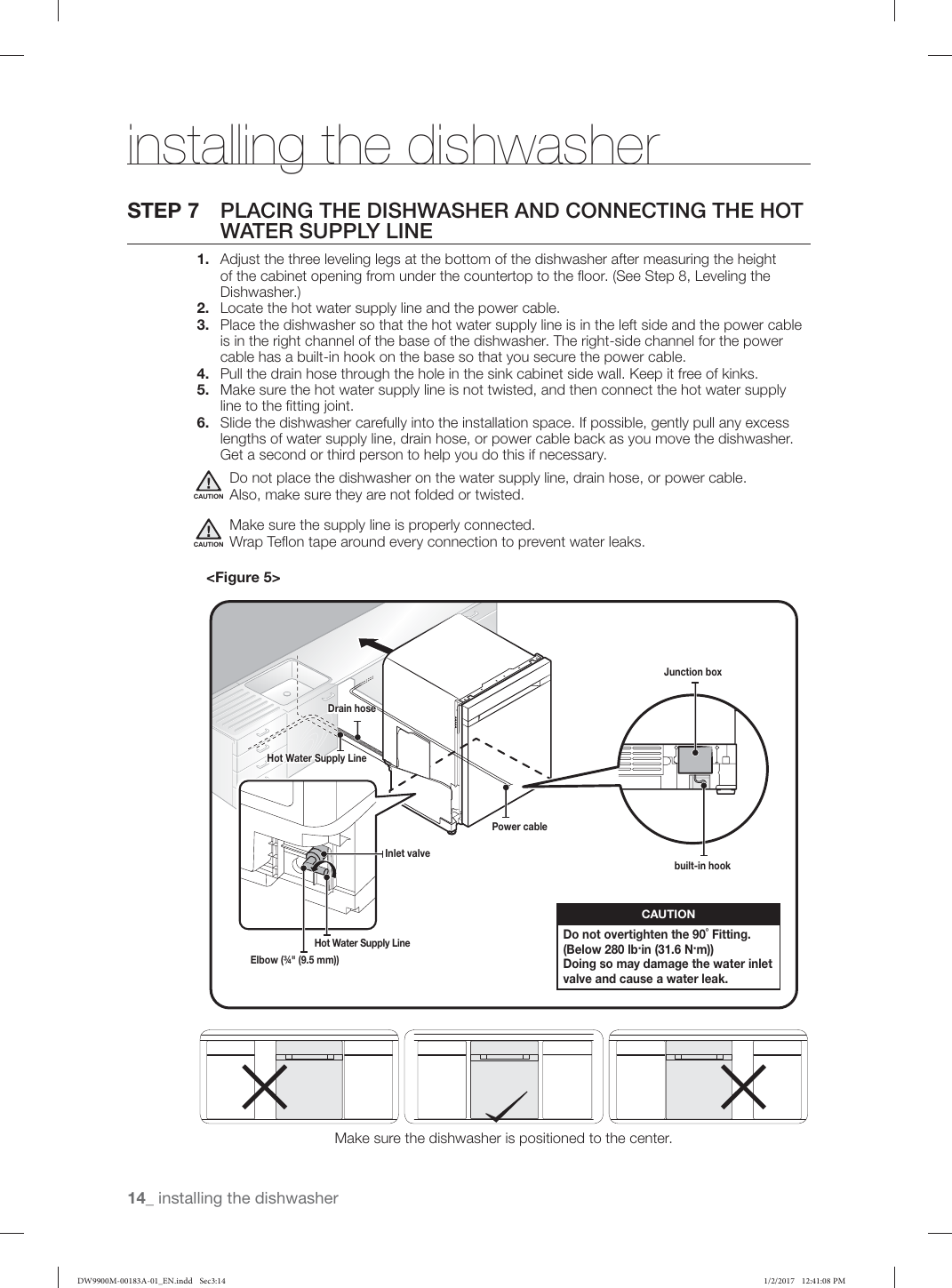

installing the dishwasher STEP 7 PLACING THE DISHWASHER AND CONNECTING THE HOT WATER SUPPLY LINE 1. Adjust the three leveling legs at the bottom of the dishwasher after measuring the height of the cabinet opening from under the countertop to the floor. (See Step 8, Leveling the Dishwasher.) 2. Locate the hot water supply line and the power cable. 3. Place the dishwasher so that the hot water supply line is in the left side and the power cable is in the right channel of the base of the dishwasher. The right-side channel for the power cable has a built-in hook on the base so that you secure the power cable. 4. Pull the drain hose through the hole in the sink cabinet side wall. Keep it free of kinks. 5. Make sure the hot water supply line is not twisted, and then connect the hot water supply line to the fitting joint. 6. Slide the dishwasher carefully into the installation space. If possible, gently pull any excess lengths of water supply line, drain hose, or power cable back as you move the dishwasher. Get a second or third person to help you do this if necessary. Do not place the dishwasher on the water supply line, drain hose, or power cable. CAUTION Also, make sure they are not folded or twisted. Make sure the supply line is properly connected. CAUTION Wrap Teflon tape around every connection to prevent water leaks.

Junction box Drain hose Hot Water Supply Line Power cable Inlet valve built-in hook CAUTION Do not overtighten the 90˚ Fitting. Hot Water Supply Line (Below 280 lb·in (31.6 N·m)) Elbow (¾" (9.5 mm)) Doing so may damage the water inlet valve and cause a water leak. Make sure the dishwasher is positioned to the center. 14_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:14 1/2/2017 12:41:08 PM

---

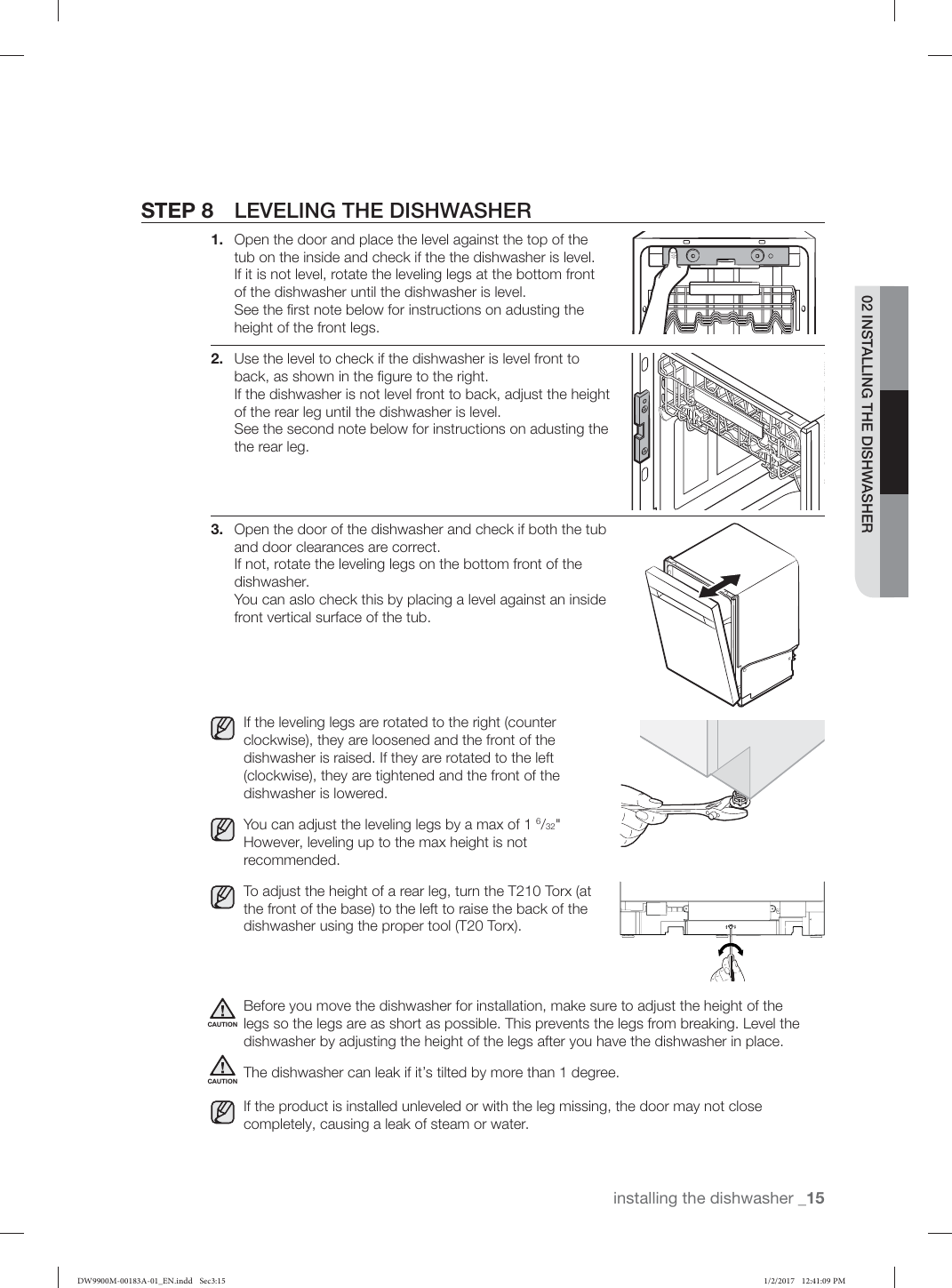

STEP 8 LEVELING THE DISHWASHER 1. Open the door and place the level against the top of the tub on the inside and check if the the dishwasher is level. If it is not level, rotate the leveling legs at the bottom front of the dishwasher until the dishwasher is level. 02 INSTALLING THE DISHWASHER See the first note below for instructions on adusting the height of the front legs. 2. Use the level to check if the dishwasher is level front to back, as shown in the figure to the right. If the dishwasher is not level front to back, adjust the height of the rear leg until the dishwasher is level. See the second note below for instructions on adusting the the rear leg. 3. Open the door of the dishwasher and check if both the tub and door clearances are correct. If not, rotate the leveling legs on the bottom front of the dishwasher. You can aslo check this by placing a level against an inside front vertical surface of the tub. If the leveling legs are rotated to the right (counter clockwise), they are loosened and the front of the dishwasher is raised. If they are rotated to the left (clockwise), they are tightened and the front of the dishwasher is lowered. You can adjust the leveling legs by a max of 1 6/32" However, leveling up to the max height is not recommended. To adjust the height of a rear leg, turn the T210 Torx (at the front of the base) to the left to raise the back of the dishwasher using the proper tool (T20 Torx). Before you move the dishwasher for installation, make sure to adjust the height of the CAUTION legs so the legs are as short as possible. This prevents the legs from breaking. Level the dishwasher by adjusting the height of the legs after you have the dishwasher in place. CAUTION The dishwasher can leak if it’s tilted by more than 1 degree. If the product is installed unleveled or with the leg missing, the door may not close completely, causing a leak of steam or water. installing the dishwasher _15 DW9900M-00183A-01_EN.indd Sec3:15 1/2/2017 12:41:09 PM

---

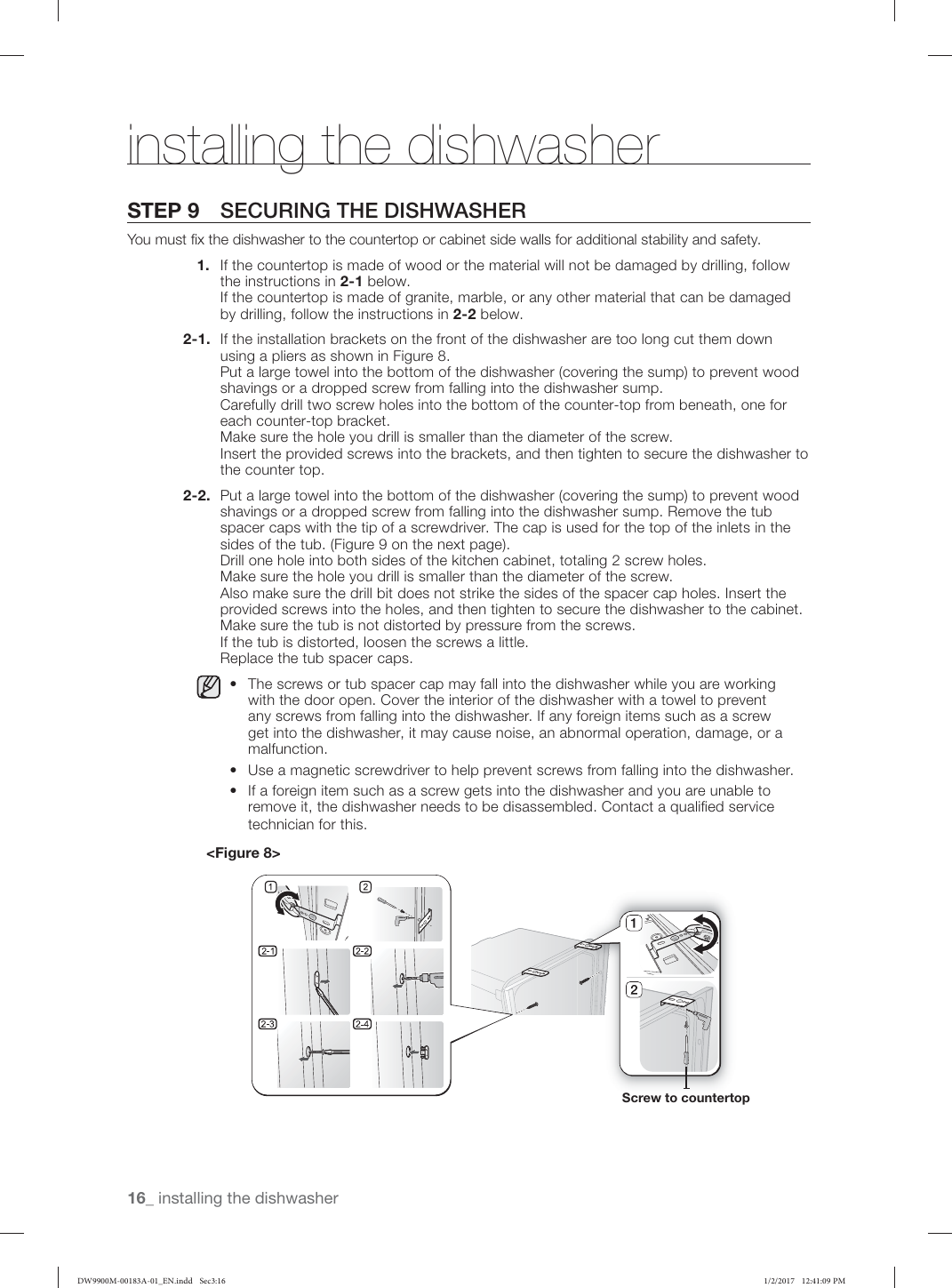

installing the dishwasher STEP 9 SECURING THE DISHWASHER You must fix the dishwasher to the countertop or cabinet side walls for additional stability and safety. 1. If the countertop is made of wood or the material will not be damaged by drilling, follow the instructions in 2-1 below. If the countertop is made of granite, marble, or any other material that can be damaged by drilling, follow the instructions in 2-2 below. 2-1. If the installation brackets on the front of the dishwasher are too long cut them down using a pliers as shown in Figure 8. Put a large towel into the bottom of the dishwasher (covering the sump) to prevent wood shavings or a dropped screw from falling into the dishwasher sump. Carefully drill two screw holes into the bottom of the counter-top from beneath, one for each counter-top bracket. Make sure the hole you drill is smaller than the diameter of the screw. Insert the provided screws into the brackets, and then tighten to secure the dishwasher to the counter top. 2-2. Put a large towel into the bottom of the dishwasher (covering the sump) to prevent wood shavings or a dropped screw from falling into the dishwasher sump. Remove the tub spacer caps with the tip of a screwdriver. The cap is used for the top of the inlets in the sides of the tub. (Figure 9 on the next page). Drill one hole into both sides of the kitchen cabinet, totaling 2 screw holes. Make sure the hole you drill is smaller than the diameter of the screw. Also make sure the drill bit does not strike the sides of the spacer cap holes. Insert the provided screws into the holes, and then tighten to secure the dishwasher to the cabinet. Make sure the tub is not distorted by pressure from the screws. If the tub is distorted, loosen the screws a little. Replace the tub spacer caps. • The screws or tub spacer cap may fall into the dishwasher while you are working with the door open. Cover the interior of the dishwasher with a towel to prevent any screws from falling into the dishwasher. If any foreign items such as a screw get into the dishwasher, it may cause noise, an abnormal operation, damage, or a malfunction. • Use a magnetic screwdriver to help prevent screws from falling into the dishwasher. • If a foreign item such as a screw gets into the dishwasher and you are unable to remove it, the dishwasher needs to be disassembled. Contact a qualified service technician for this.

Screw to countertop 16_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:16 1/2/2017 12:41:09 PM

---

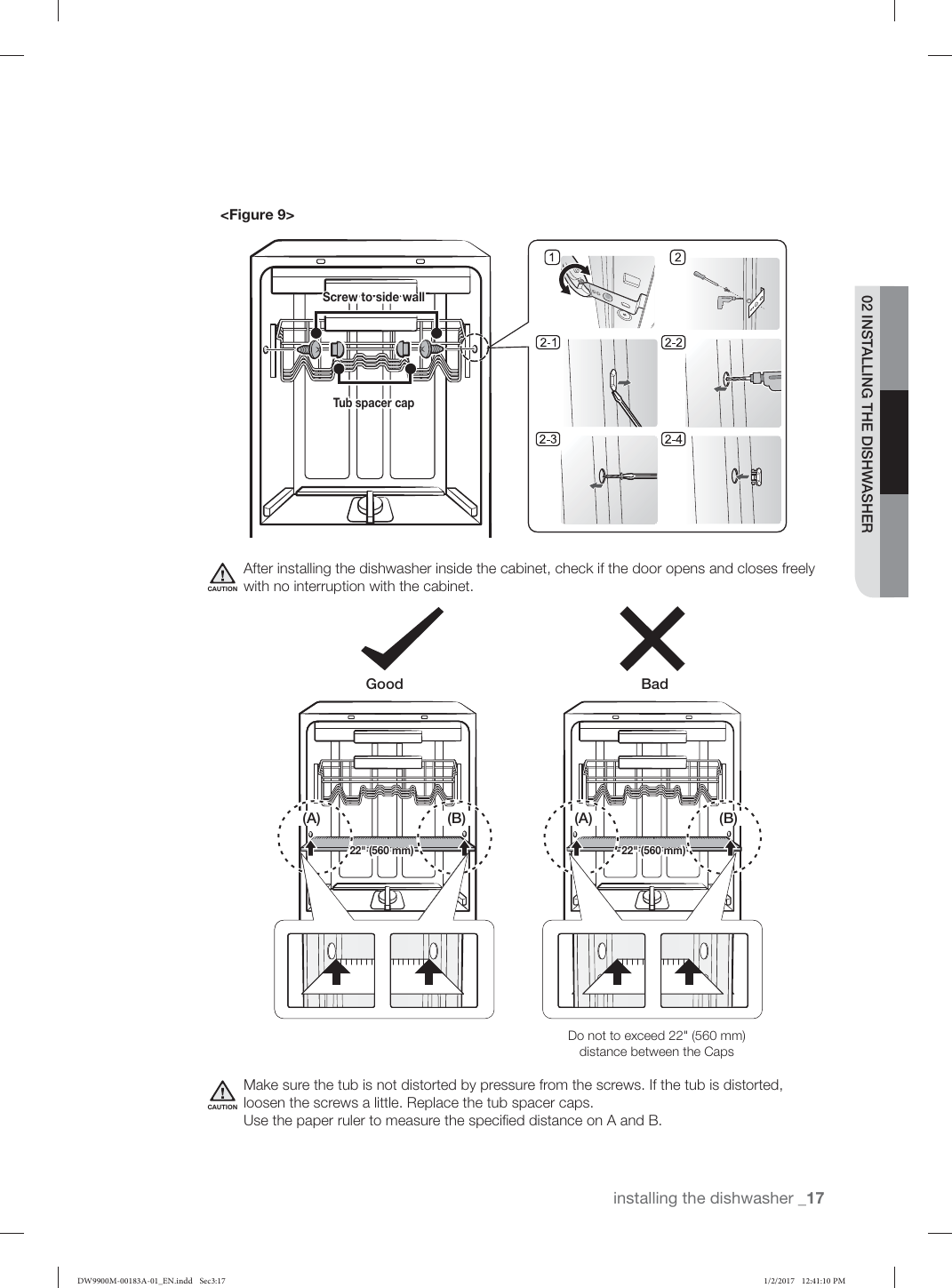

Screw to side wall 02 INSTALLING THE DISHWASHER Tub spacer cap After installing the dishwasher inside the cabinet, check if the door opens and closes freely CAUTION with no interruption with the cabinet. Good Bad (A) (B) (A) (B) 22" (560 mm) 22" (560 mm) Do not to exceed 22" (560 mm) distance between the Caps Make sure the tub is not distorted by pressure from the screws. If the tub is distorted, CAUTION loosen the screws a little. Replace the tub spacer caps. Use the paper ruler to measure the specified distance on A and B. installing the dishwasher _17 DW9900M-00183A-01_EN.indd Sec3:17 1/2/2017 12:41:10 PM

---

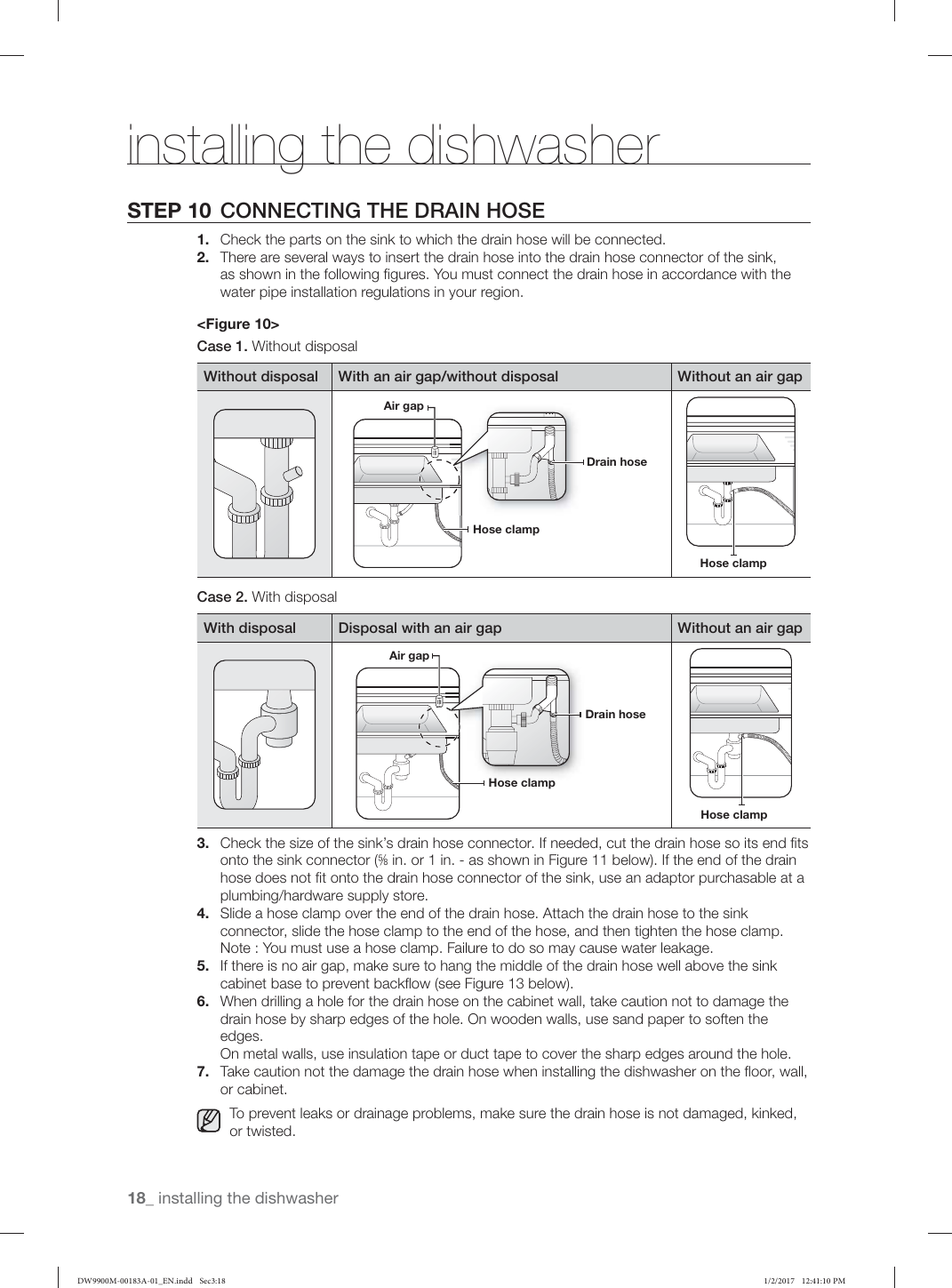

installing the dishwasher STEP 10 CONNECTING THE DRAIN HOSE 1. Check the parts on the sink to which the drain hose will be connected. 2. There are several ways to insert the drain hose into the drain hose connector of the sink, as shown in the following figures. You must connect the drain hose in accordance with the water pipe installation regulations in your region.

Case 1. Without disposal Without disposal With an air gap/without disposal Without an air gap Air gap Drain hose Hose clamp Hose clamp Case 2. With disposal With disposal Disposal with an air gap Without an air gap Air gap Drain hose Hose clamp Hose clamp 3. Check the size of the sink’s drain hose connector. If needed, cut the drain hose so its end fits onto the sink connector (⅝ in. or 1 in. - as shown in Figure 11 below). If the end of the drain hose does not fit onto the drain hose connector of the sink, use an adaptor purchasable at a plumbing/hardware supply store. 4. Slide a hose clamp over the end of the drain hose. Attach the drain hose to the sink connector, slide the hose clamp to the end of the hose, and then tighten the hose clamp. Note : You must use a hose clamp. Failure to do so may cause water leakage. 5. If there is no air gap, make sure to hang the middle of the drain hose well above the sink cabinet base to prevent backflow (see Figure 13 below). 6. When drilling a hole for the drain hose on the cabinet wall, take caution not to damage the drain hose by sharp edges of the hole. On wooden walls, use sand paper to soften the edges. On metal walls, use insulation tape or duct tape to cover the sharp edges around the hole. 7. Take caution not the damage the drain hose when installing the dishwasher on the floor, wall, or cabinet. To prevent leaks or drainage problems, make sure the drain hose is not damaged, kinked, or twisted. 18_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:18 1/2/2017 12:41:10 PM

---

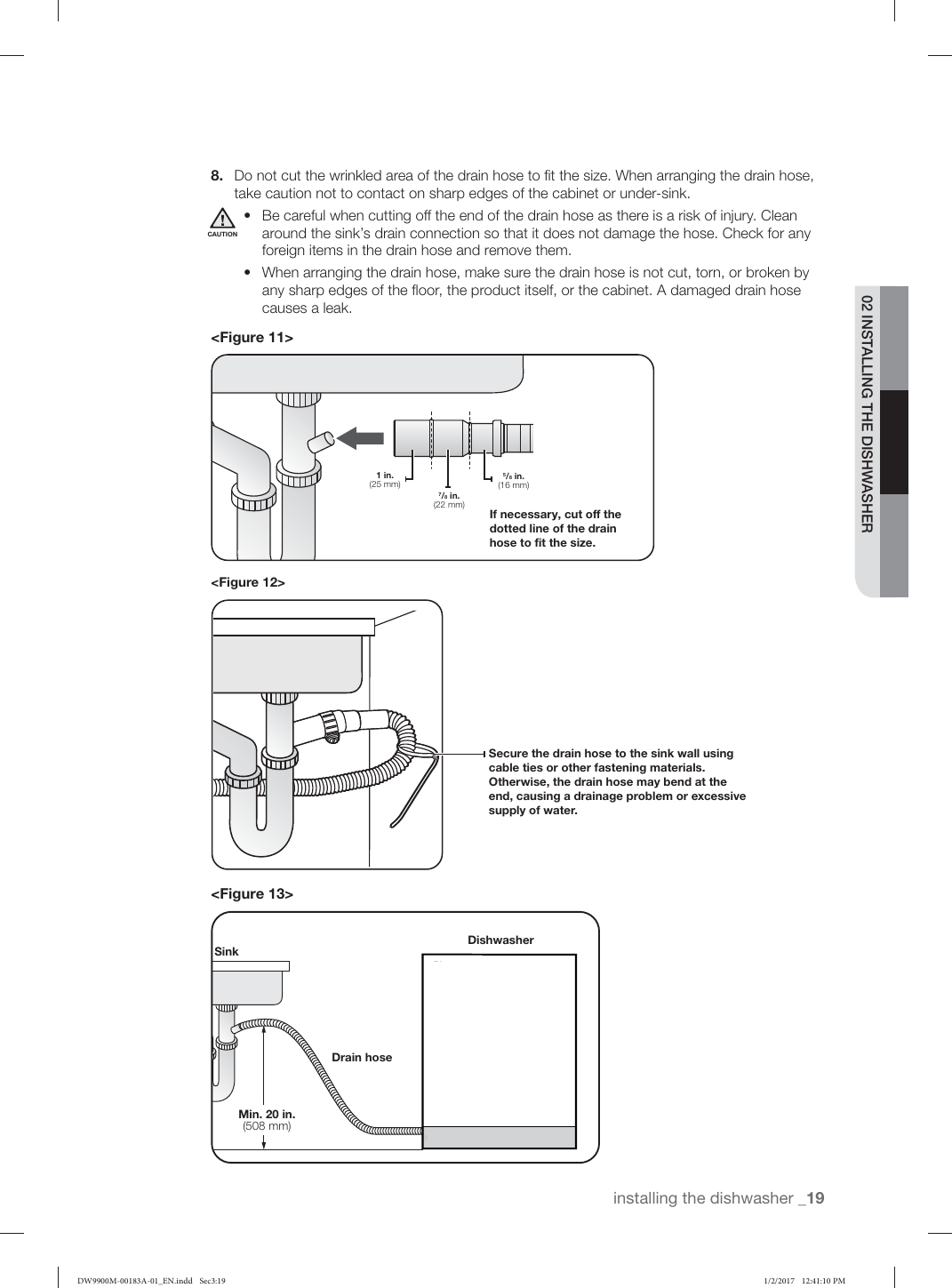

8. Do not cut the wrinkled area of the drain hose to fit the size. When arranging the drain hose, take caution not to contact on sharp edges of the cabinet or under-sink. • Be careful when cutting off the end of the drain hose as there is a risk of injury. Clean CAUTION around the sink’s drain connection so that it does not damage the hose. Check for any foreign items in the drain hose and remove them. • When arranging the drain hose, make sure the drain hose is not cut, torn, or broken by any sharp edges of the floor, the product itself, or the cabinet. A damaged drain hose 02 INSTALLING THE DISHWASHER causes a leak.

1 in. 5 /8 in. (25 mm) (16 mm) 7 /8 in. (22 mm) If necessary, cut off the dotted line of the drain hose to fit the size.

Secure the drain hose to the sink wall using cable ties or other fastening materials. Otherwise, the drain hose may bend at the end, causing a drainage problem or excessive supply of water.

Dishwasher Sink Drain hose Min. 20 in. (508 mm) installing the dishwasher _19 DW9900M-00183A-01_EN.indd Sec3:19 1/2/2017 12:41:10 PM

---

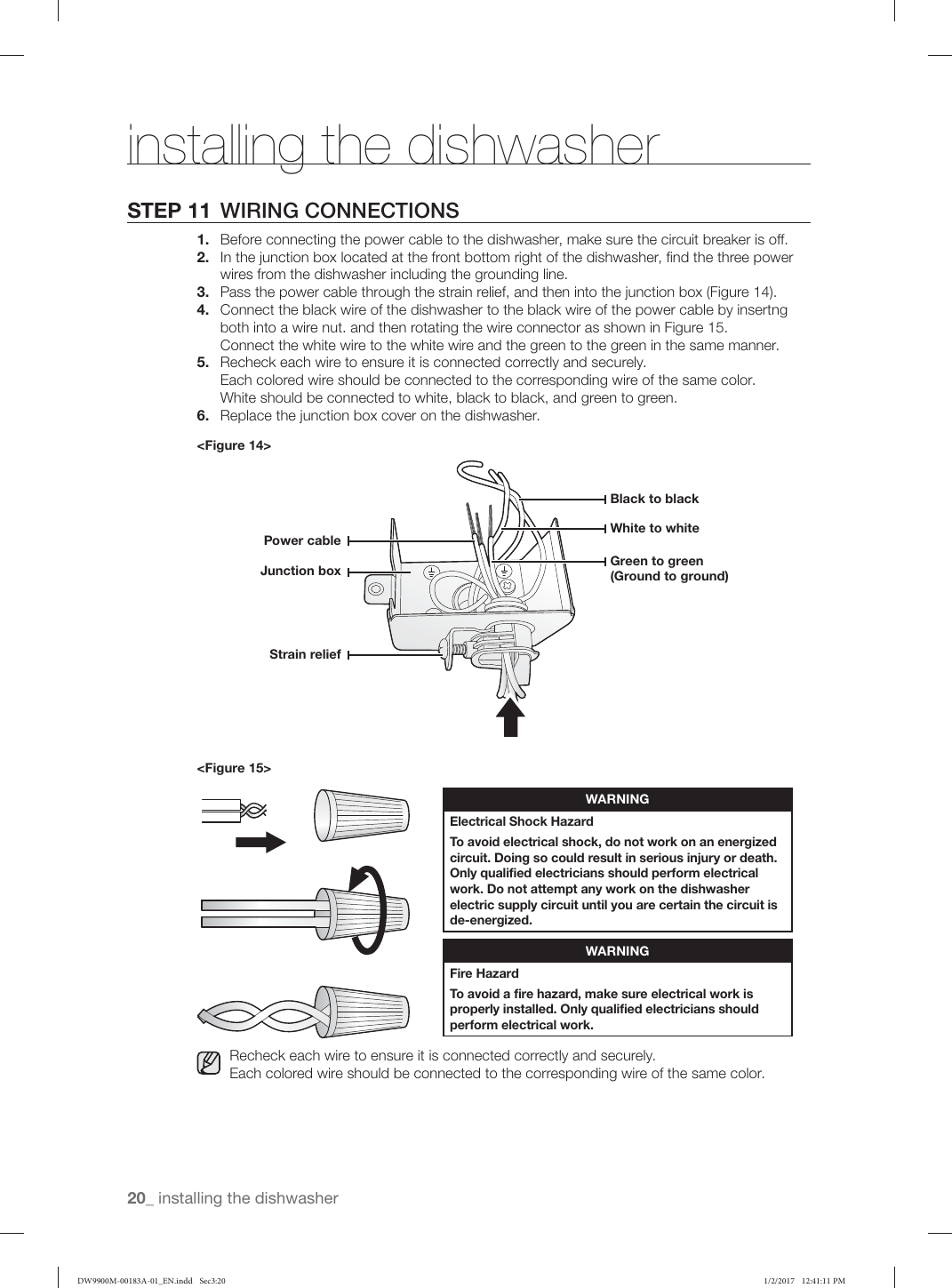

installing the dishwasher STEP 11 WIRING CONNECTIONS 1. Before connecting the power cable to the dishwasher, make sure the circuit breaker is off. 2. In the junction box located at the front bottom right of the dishwasher, find the three power wires from the dishwasher including the grounding line. 3. Pass the power cable through the strain relief, and then into the junction box (Figure 14). 4. Connect the black wire of the dishwasher to the black wire of the power cable by insertng both into a wire nut. and then rotating the wire connector as shown in Figure 15. Connect the white wire to the white wire and the green to the green in the same manner. 5. Recheck each wire to ensure it is connected correctly and securely. Each colored wire should be connected to the corresponding wire of the same color. White should be connected to white, black to black, and green to green. 6. Replace the junction box cover on the dishwasher.

Black to black White to white Power cable Green to green Junction box (Ground to ground) Strain relief

WARNING Electrical Shock Hazard To avoid electrical shock, do not work on an energized circuit. Doing so could result in serious injury or death. Only qualified electricians should perform electrical work. Do not attempt any work on the dishwasher electric supply circuit until you are certain the circuit is de-energized. WARNING Fire Hazard To avoid a fire hazard, make sure electrical work is properly installed. Only qualified electricians should perform electrical work. Recheck each wire to ensure it is connected correctly and securely. Each colored wire should be connected to the corresponding wire of the same color. 20_ installing the dishwasher DW9900M-00183A-01_EN.indd Sec3:20 1/2/2017 12:41:11 PM

---

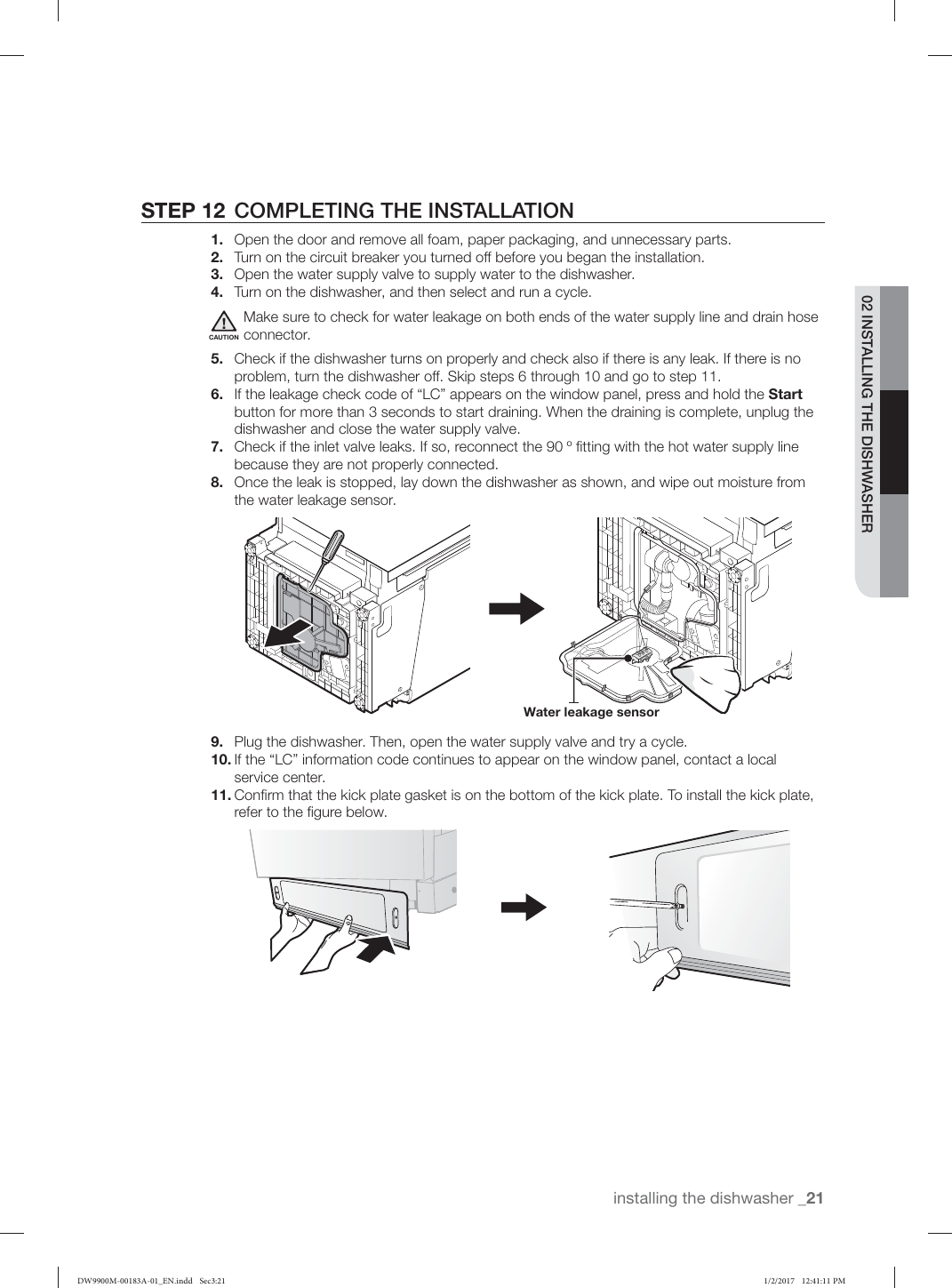

STEP 12 COMPLETING THE INSTALLATION 1. Open the door and remove all foam, paper packaging, and unnecessary parts. 2. Turn on the circuit breaker you turned off before you began the installation. 3. Open the water supply valve to supply water to the dishwasher. 4. Turn on the dishwasher, and then select and run a cycle. 02 INSTALLING THE DISHWASHER Make sure to check for water leakage on both ends of the water supply line and drain hose CAUTION connector. 5. Check if the dishwasher turns on properly and check also if there is any leak. If there is no problem, turn the dishwasher off. Skip steps 6 through 10 and go to step 11. 6. If the leakage check code of “LC” appears on the window panel, press and hold the Start button for more than 3 seconds to start draining. When the draining is complete, unplug the dishwasher and close the water supply valve. 7. Check if the inlet valve leaks. If so, reconnect the 90 º fitting with the hot water supply line because they are not properly connected. 8. Once the leak is stopped, lay down the dishwasher as shown, and wipe out moisture from the water leakage sensor. Water leakage sensor 9. Plug the dishwasher. Then, open the water supply valve and try a cycle. 10. If the “LC” information code continues to appear on the window panel, contact a local service center. 11. Confirm that the kick plate gasket is on the bottom of the kick plate. To install the kick plate, refer to the figure below. installing the dishwasher _21 DW9900M-00183A-01_EN.indd Sec3:21 1/2/2017 12:41:11 PM

---

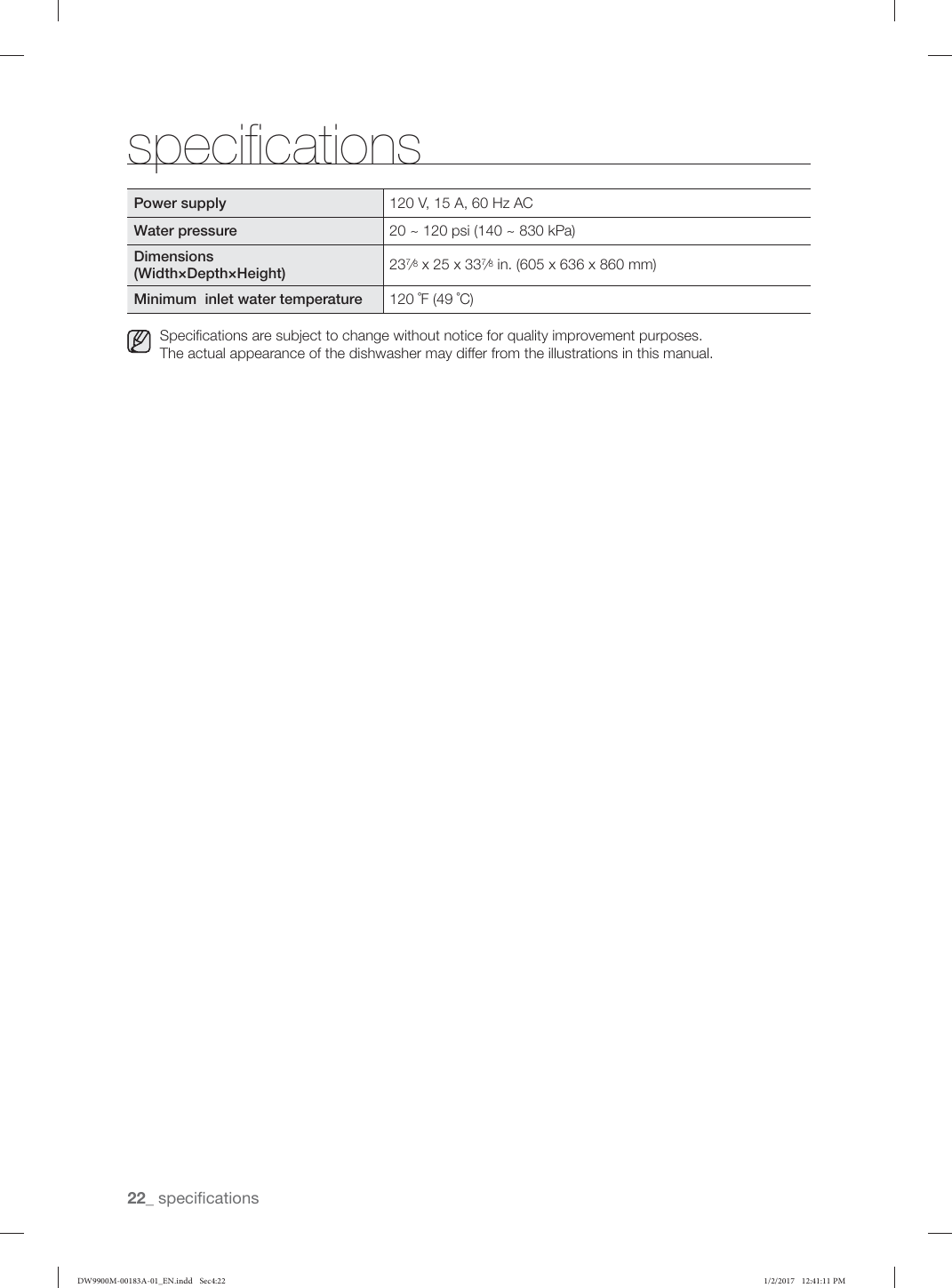

specifications Power supply 120 V, 15 A, 60 Hz AC Water pressure 20 ~ 120 psi (140 ~ 830 kPa) Dimensions 237⁄8 x 25 x 337⁄8 in. (605 x 636 x 860 mm) (Width×Depth×Height) Minimum inlet water temperature 120 ˚F (49 ˚C) Specifications are subject to change without notice for quality improvement purposes. The actual appearance of the dishwasher may differ from the illustrations in this manual. 22_ specifications DW9900M-00183A-01_EN.indd Sec4:22 1/2/2017 12:41:11 PM

---

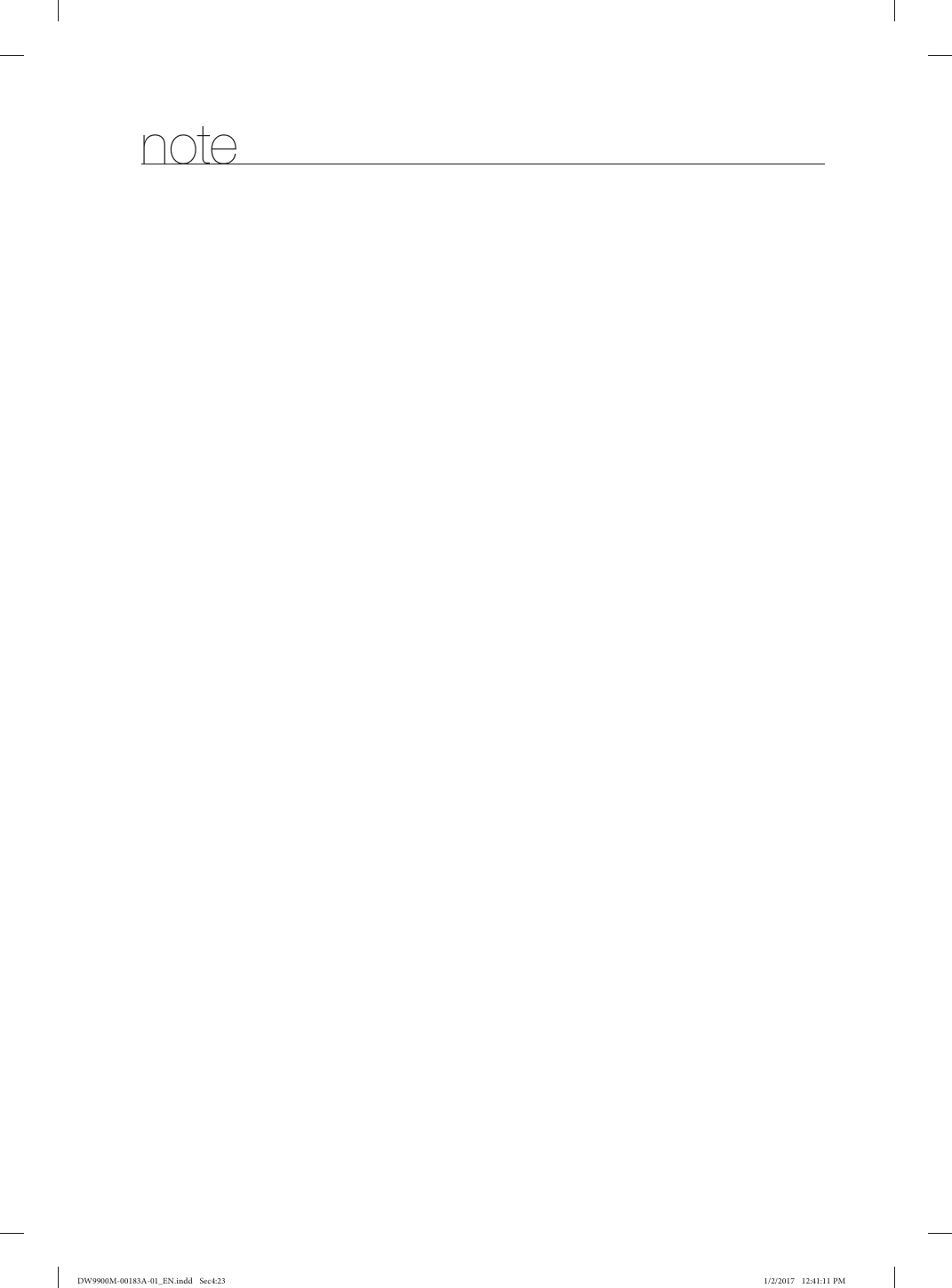

note DW9900M-00183A-01_EN.indd Sec4:23 1/2/2017 12:41:11 PM

---

DD68-00183A-01 DW9900M-00183A-01_EN.indd Sec4:24 1/2/2017 12:41:11 PM

---

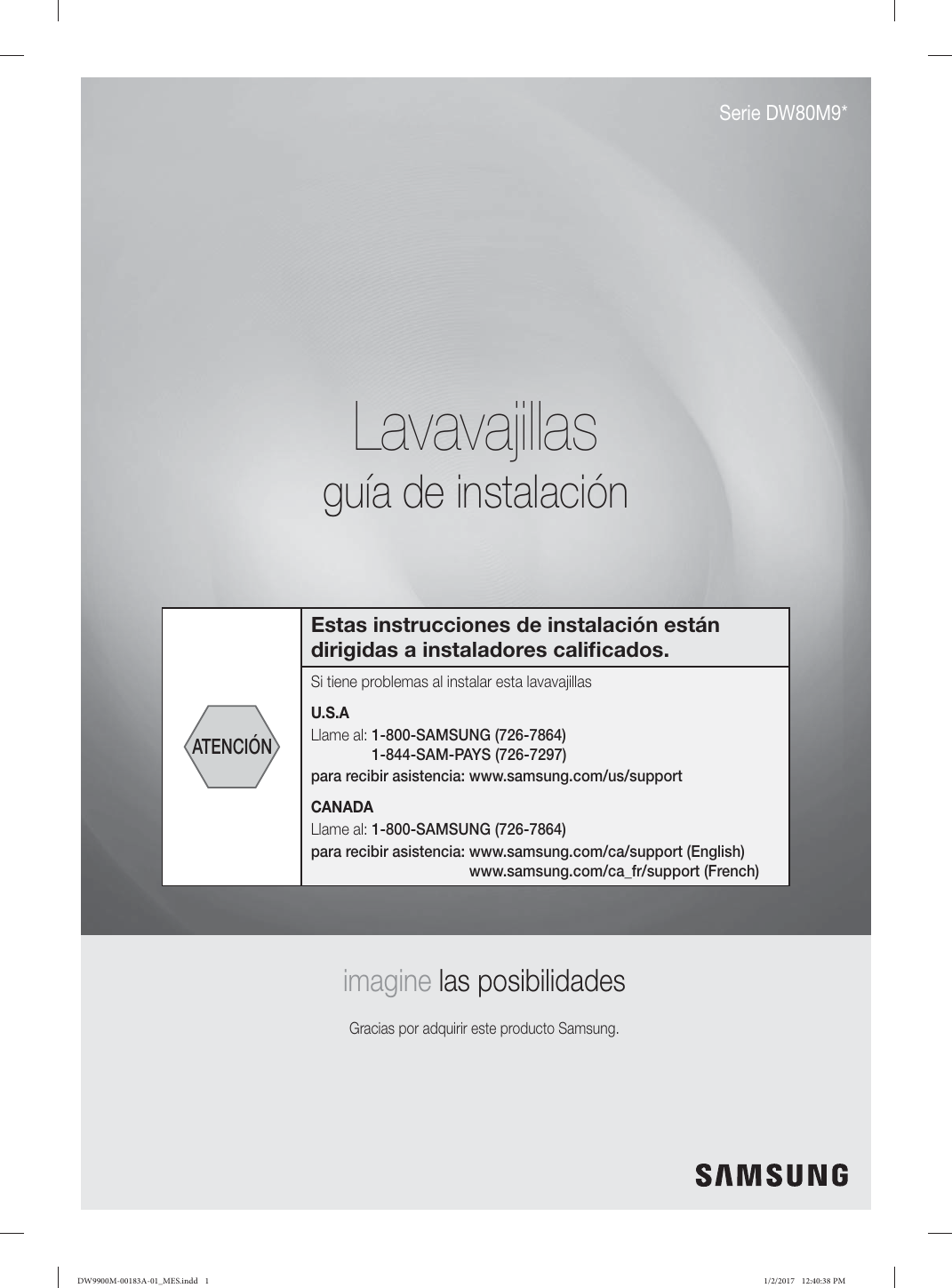

Serie DW80M9* Lavavajillas guía de instalación Estas instrucciones de instalación están dirigidas a instaladores calificados. Si tiene problemas al instalar esta lavavajillas U.S.A Llame al: 1-800-SAMSUNG (726-7864) ATENCIÓN 1-844-SAM-PAYS (726-7297) para recibir asistencia: www.samsung.com/us/support CANADA Llame al: 1-800-SAMSUNG (726-7864) para recibir asistencia: www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) imagine las posibilidades Gracias por adquirir este producto Samsung. DW9900M-00183A-01_MES.indd 1 1/2/2017 12:40:38 PM

---

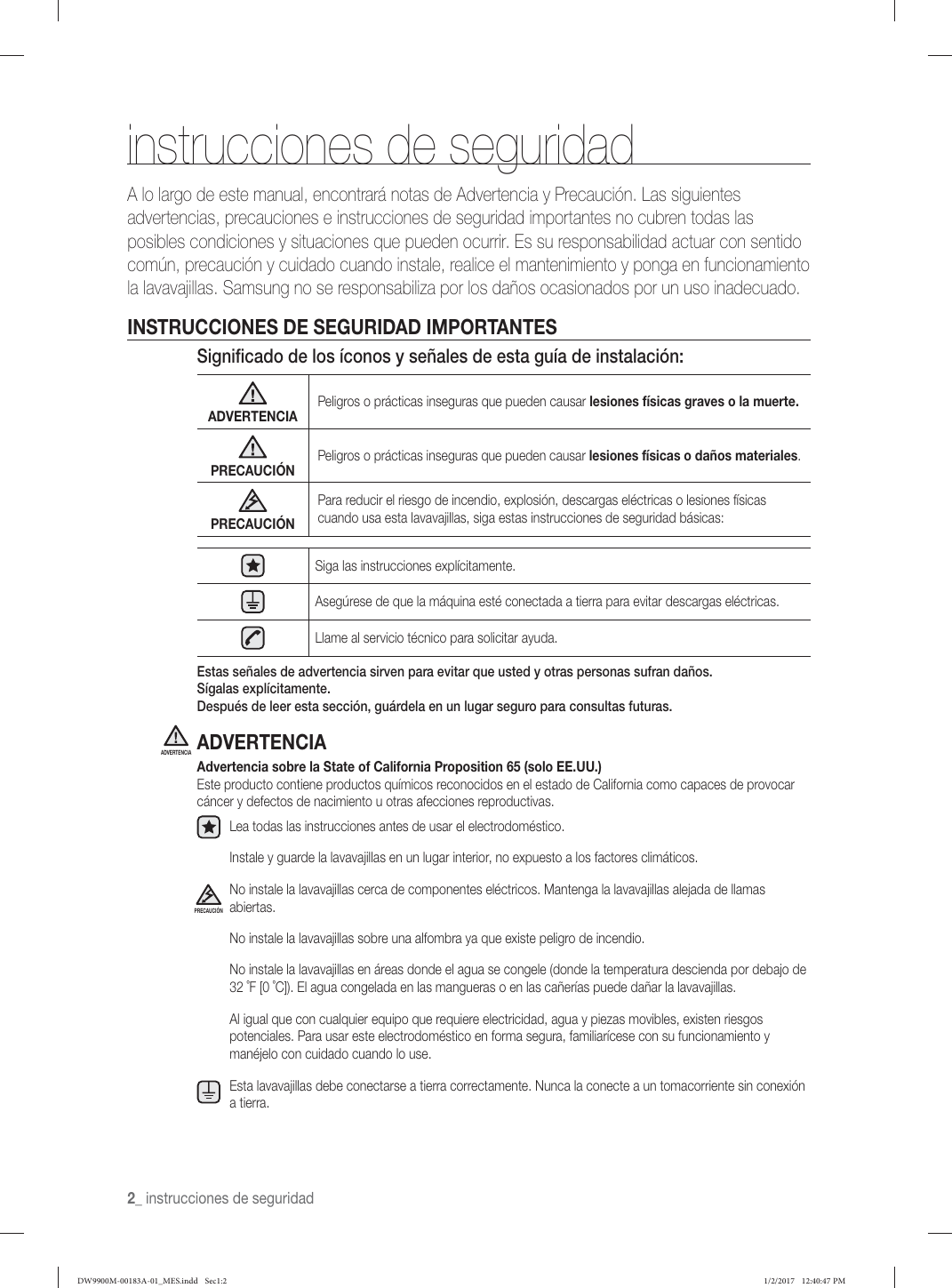

instrucciones de seguridad A lo largo de este manual, encontrará notas de Advertencia y Precaución. Las siguientes advertencias, precauciones e instrucciones de seguridad importantes no cubren todas las posibles condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución y cuidado cuando instale, realice el mantenimiento y ponga en funcionamiento la lavavajillas. Samsung no se responsabiliza por los daños ocasionados por un uso inadecuado. INSTRUCCIONES DE SEGURIDAD IMPORTANTES Significado de los íconos y señales de esta guía de instalación: Peligros o prácticas inseguras que pueden causar lesiones físicas graves o la muerte. ADVERTENCIA Peligros o prácticas inseguras que pueden causar lesiones físicas o daños materiales. PRECAUCIÓN Para reducir el riesgo de incendio, explosión, descargas eléctricas o lesiones físicas PRECAUCIÓN cuando usa esta lavavajillas, siga estas instrucciones de seguridad básicas: Siga las instrucciones explícitamente. Asegúrese de que la máquina esté conectada a tierra para evitar descargas eléctricas. Llame al servicio técnico para solicitar ayuda. Estas señales de advertencia sirven para evitar que usted y otras personas sufran daños. Sígalas explícitamente. Después de leer esta sección, guárdela en un lugar seguro para consultas futuras. ADVERTENCIA ADVERTENCIA Advertencia sobre la State of California Proposition 65 (solo EE.UU.) Este producto contiene productos químicos reconocidos en el estado de California como capaces de provocar cáncer y defectos de nacimiento u otras afecciones reproductivas. Lea todas las instrucciones antes de usar el electrodoméstico. Instale y guarde la lavavajillas en un lugar interior, no expuesto a los factores climáticos. No instale la lavavajillas cerca de componentes eléctricos. Mantenga la lavavajillas alejada de llamas PRECAUCIÓN abiertas. No instale la lavavajillas sobre una alfombra ya que existe peligro de incendio. No instale la lavavajillas en áreas donde el agua se congele (donde la temperatura descienda por debajo de 32 ˚F [0 ˚C]). El agua congelada en las mangueras o en las cañerías puede dañar la lavavajillas. Al igual que con cualquier equipo que requiere electricidad, agua y piezas movibles, existen riesgos potenciales. Para usar este electrodoméstico en forma segura, familiarícese con su funcionamiento y manéjelo con cuidado cuando lo use. Esta lavavajillas debe conectarse a tierra correctamente. Nunca la conecte a un tomacorriente sin conexión a tierra. 2_ instrucciones de seguridad DW9900M-00183A-01_MES.indd Sec1:2 1/2/2017 12:40:47 PM

---

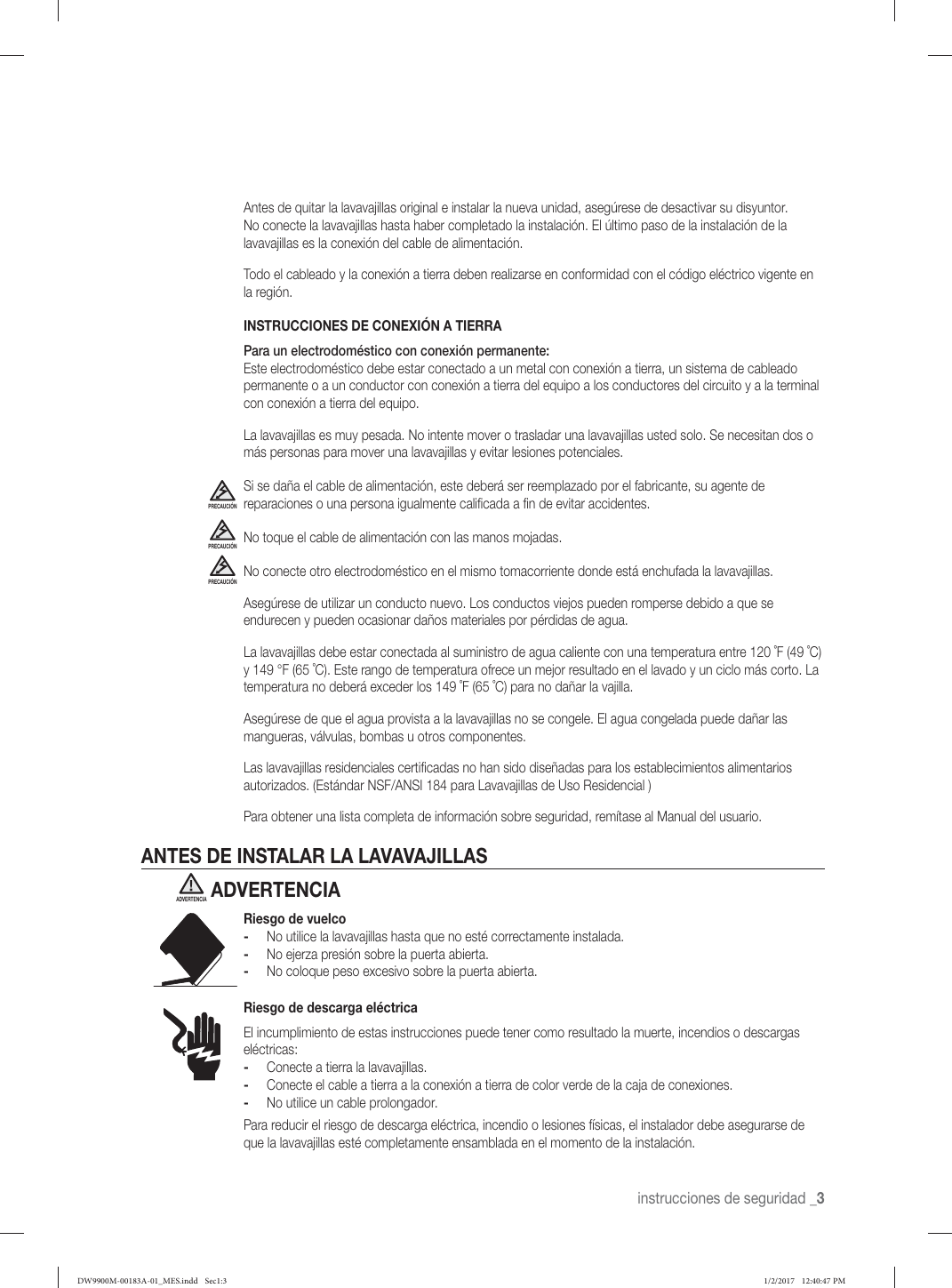

Antes de quitar la lavavajillas original e instalar la nueva unidad, asegúrese de desactivar su disyuntor. No conecte la lavavajillas hasta haber completado la instalación. El último paso de la instalación de la lavavajillas es la conexión del cable de alimentación. Todo el cableado y la conexión a tierra deben realizarse en conformidad con el código eléctrico vigente en la región. INSTRUCCIONES DE CONEXIÓN A TIERRA Para un electrodoméstico con conexión permanente: Este electrodoméstico debe estar conectado a un metal con conexión a tierra, un sistema de cableado permanente o a un conductor con conexión a tierra del equipo a los conductores del circuito y a la terminal con conexión a tierra del equipo. La lavavajillas es muy pesada. No intente mover o trasladar una lavavajillas usted solo. Se necesitan dos o más personas para mover una lavavajillas y evitar lesiones potenciales. Si se daña el cable de alimentación, este deberá ser reemplazado por el fabricante, su agente de PRECAUCIÓN reparaciones o una persona igualmente calificada a fin de evitar accidentes. PRECAUCIÓN No toque el cable de alimentación con las manos mojadas. No conecte otro electrodoméstico en el mismo tomacorriente donde está enchufada la lavavajillas. PRECAUCIÓN Asegúrese de utilizar un conducto nuevo. Los conductos viejos pueden romperse debido a que se endurecen y pueden ocasionar daños materiales por pérdidas de agua. La lavavajillas debe estar conectada al suministro de agua caliente con una temperatura entre 120 ˚F (49 ˚C) y 149 °F (65 ˚C). Este rango de temperatura ofrece un mejor resultado en el lavado y un ciclo más corto. La temperatura no deberá exceder los 149 ˚F (65 ˚C) para no dañar la vajilla. Asegúrese de que el agua provista a la lavavajillas no se congele. El agua congelada puede dañar las mangueras, válvulas, bombas u otros componentes. Las lavavajillas residenciales certificadas no han sido diseñadas para los establecimientos alimentarios autorizados. (Estándar NSF/ANSI 184 para Lavavajillas de Uso Residencial ) Para obtener una lista completa de información sobre seguridad, remítase al Manual del usuario. ANTES DE INSTALAR LA LAVAVAJILLAS ADVERTENCIA ADVERTENCIA Riesgo de vuelco - No utilice la lavavajillas hasta que no esté correctamente instalada. - No ejerza presión sobre la puerta abierta. - No coloque peso excesivo sobre la puerta abierta. Riesgo de descarga eléctrica El incumplimiento de estas instrucciones puede tener como resultado la muerte, incendios o descargas eléctricas: - Conecte a tierra la lavavajillas. - Conecte el cable a tierra a la conexión a tierra de color verde de la caja de conexiones. - No utilice un cable prolongador. Para reducir el riesgo de descarga eléctrica, incendio o lesiones físicas, el instalador debe asegurarse de que la lavavajillas esté completamente ensamblada en el momento de la instalación. instrucciones de seguridad _3 DW9900M-00183A-01_MES.indd Sec1:3 1/2/2017 12:40:47 PM

---

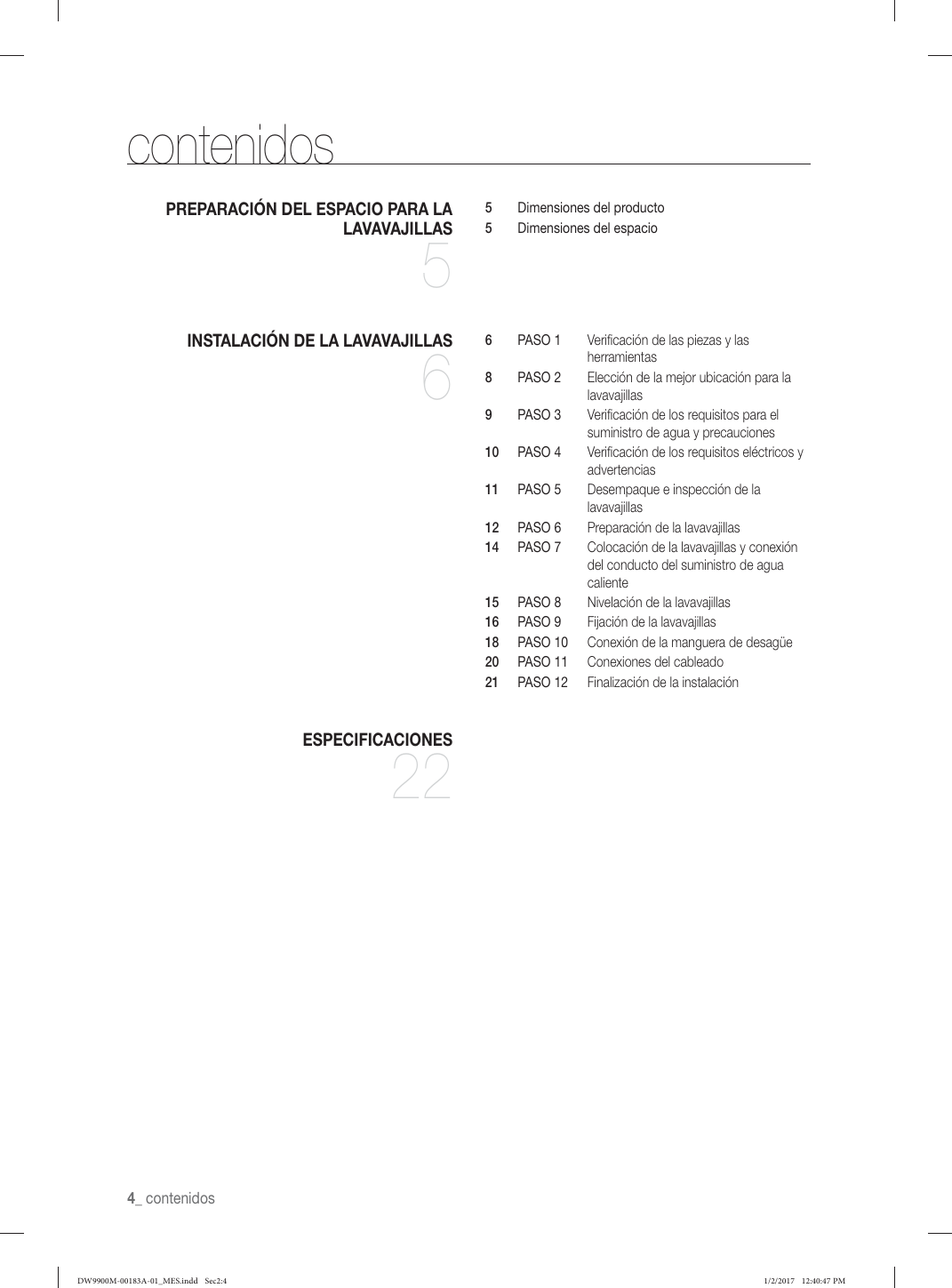

contenidos PREPARACIÓN DEL ESPACIO PARA LA 5 Dimensiones del producto LAVAVAJILLAS 5 Dimensiones del espacio 5 INSTALACIÓN DE LA LAVAVAJILLAS 6 PASO 1 Verificación de las piezas y las herramientas 6 8 9 PASO 2 PASO 3 Elección de la mejor ubicación para la lavavajillas Verificación de los requisitos para el suministro de agua y precauciones 10 PASO 4 Verificación de los requisitos eléctricos y advertencias 11 PASO 5 Desempaque e inspección de la lavavajillas 12 PASO 6 Preparación de la lavavajillas 14 PASO 7 Colocación de la lavavajillas y conexión del conducto del suministro de agua caliente 15 PASO 8 Nivelación de la lavavajillas 16 PASO 9 Fijación de la lavavajillas 18 PASO 10 Conexión de la manguera de desagüe 20 PASO 11 Conexiones del cableado 21 PASO 12 Finalización de la instalación ESPECIFICACIONES 22 4_ contenidos DW9900M-00183A-01_MES.indd Sec2:4 1/2/2017 12:40:47 PM

---

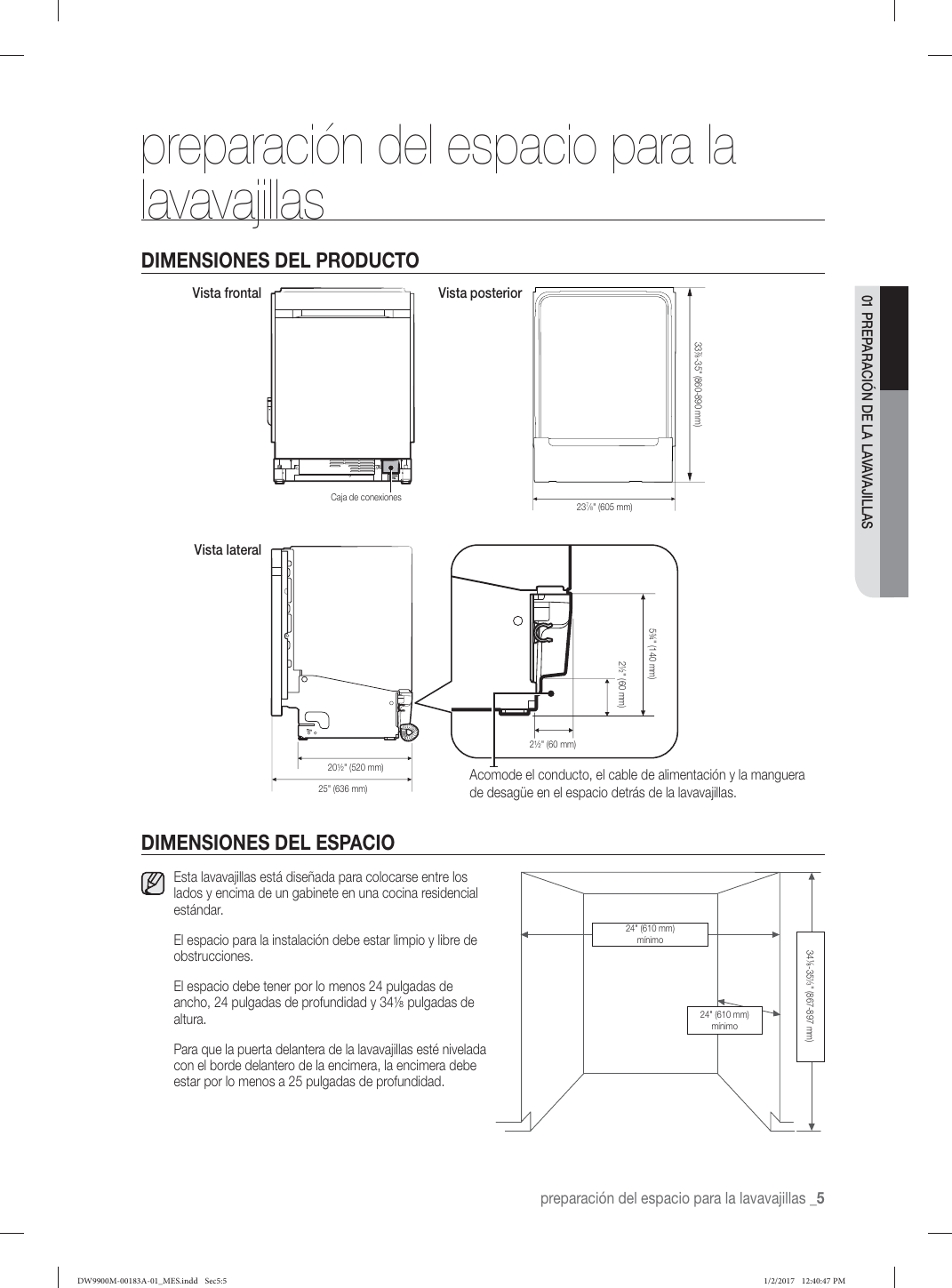

preparación del espacio para la lavavajillas DIMENSIONES DEL PRODUCTO Vista frontal Vista posterior 01 PREPARACIÓN DE LA LAVAVAJILLAS 33⅞-35" (860-890 mm) Caja de conexiones 237⁄8" (605 mm) Vista lateral 5¾" (140 mm) 2½" (60 mm) 2½" (60 mm) 20½" (520 mm) Acomode el conducto, el cable de alimentación y la manguera 25" (636 mm) de desagüe en el espacio detrás de la lavavajillas. DIMENSIONES DEL ESPACIO Esta lavavajillas está diseñada para colocarse entre los lados y encima de un gabinete en una cocina residencial estándar. 24" (610 mm) El espacio para la instalación debe estar limpio y libre de mínimo 34⅛-35⅓" (867-897 mm) obstrucciones. El espacio debe tener por lo menos 24 pulgadas de ancho, 24 pulgadas de profundidad y 34⅛ pulgadas de 24" (610 mm) altura. mínimo Para que la puerta delantera de la lavavajillas esté nivelada con el borde delantero de la encimera, la encimera debe estar por lo menos a 25 pulgadas de profundidad. preparación del espacio para la lavavajillas _5 DW9900M-00183A-01_MES.indd Sec5:5 1/2/2017 12:40:47 PM

---

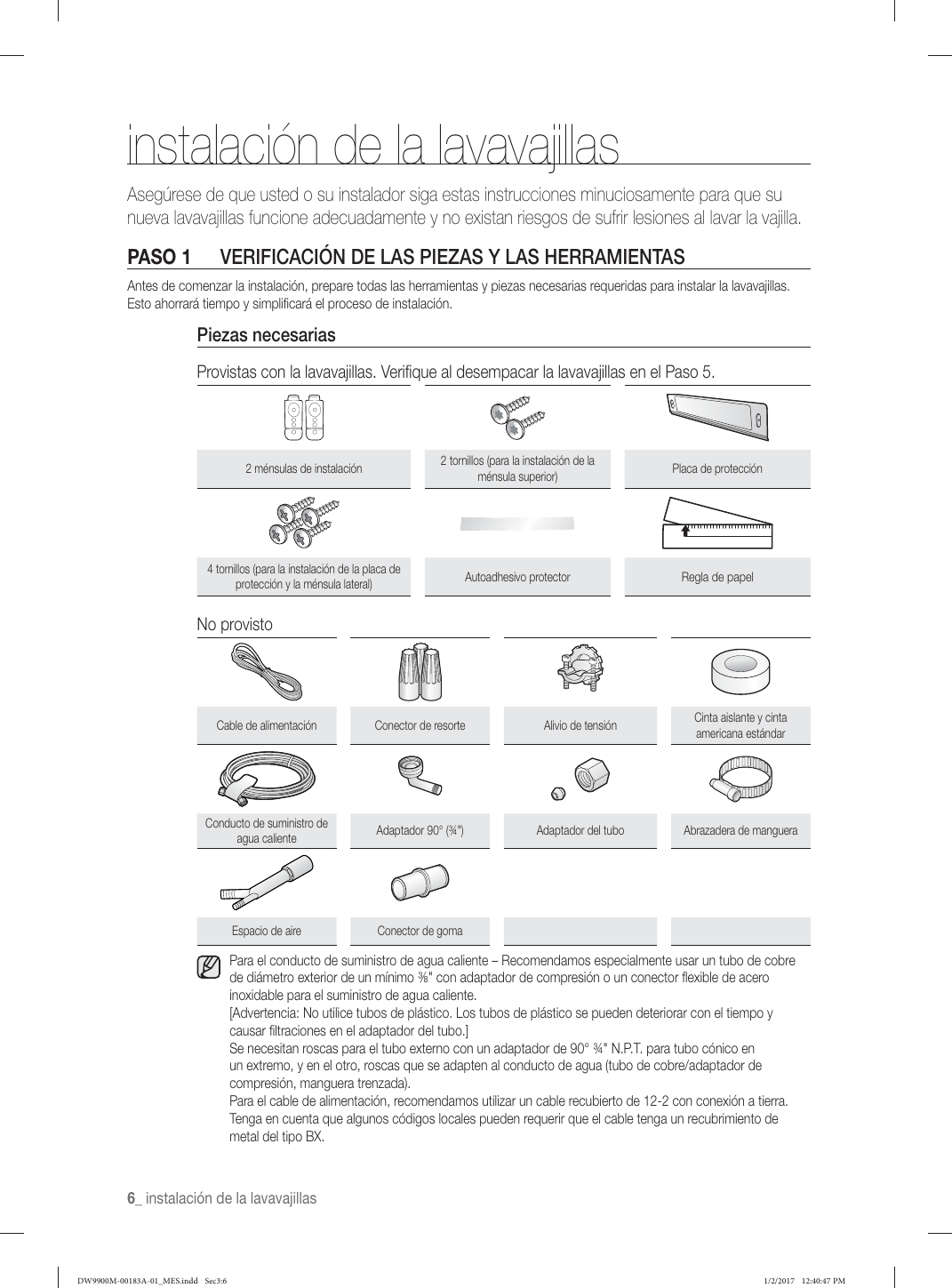

instalación de la lavavajillas Asegúrese de que usted o su instalador siga estas instrucciones minuciosamente para que su nueva lavavajillas funcione adecuadamente y no existan riesgos de sufrir lesiones al lavar la vajilla. PASO 1 VERIFICACIÓN DE LAS PIEZAS Y LAS HERRAMIENTAS Antes de comenzar la instalación, prepare todas las herramientas y piezas necesarias requeridas para instalar la lavavajillas. Esto ahorrará tiempo y simplificará el proceso de instalación. Piezas necesarias Provistas con la lavavajillas. Verifique al desempacar la lavavajillas en el Paso 5. 2 tornillos (para la instalación de la 2 ménsulas de instalación Placa de protección ménsula superior) 4 tornillos (para la instalación de la placa de Autoadhesivo protector Regla de papel protección y la ménsula lateral) No provisto Cinta aislante y cinta Cable de alimentación Conector de resorte Alivio de tensión americana estándar Conducto de suministro de Adaptador 90° (¾") Adaptador del tubo Abrazadera de manguera agua caliente Espacio de aire Conector de goma Para el conducto de suministro de agua caliente – Recomendamos especialmente usar un tubo de cobre de diámetro exterior de un mínimo ⅜" con adaptador de compresión o un conector flexible de acero inoxidable para el suministro de agua caliente. [Advertencia: No utilice tubos de plástico. Los tubos de plástico se pueden deteriorar con el tiempo y causar filtraciones en el adaptador del tubo.] Se necesitan roscas para el tubo externo con un adaptador de 90° ¾" N.P.T. para tubo cónico en un extremo, y en el otro, roscas que se adapten al conducto de agua (tubo de cobre/adaptador de compresión, manguera trenzada). Para el cable de alimentación, recomendamos utilizar un cable recubierto de 12-2 con conexión a tierra. Tenga en cuenta que algunos códigos locales pueden requerir que el cable tenga un recubrimiento de metal del tipo BX. 6_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:6 1/2/2017 12:40:47 PM

---

Herramientas requeridas 02 INSTALACIÓN DE LA LAVAVAJILLAS Taladro eléctrico Lentes de seguridad Guantes Linterna Llave ajustable Alicate pelacable Pinza Alicate de corte Cinta métrica Lápiz Destornillador Phillips Destornillador plano Cortatubos Cúter Fresa para escariar Nivel Llave en forma de L para Torx t20 cabezas hexagonales instalación de la lavavajillas _7 DW9900M-00183A-01_MES.indd Sec3:7 1/2/2017 12:40:48 PM

---

instalación de la lavavajillas Instalación nueva Si la instalación de la lavavajillas es nueva, la mayor parte del trabajo debe realizarse antes de colocar la máquina en su lugar. Reemplazo Si esta lavavajillas reemplaza a otra, debe verificar que las conexiones existentes sean compatibles con la nueva lavavajillas. Reemplace las conexiones existentes si fuera necesario. PASO 2 ELECCIÓN DE LA MEJOR UBICACIÓN PARA LA LAVAVAJILLAS Los siguientes criterios son importantes para garantizar la mejor ubicación de la lavavajillas: - La ubicación debe tener un piso macizo que pueda soportar el peso de la lavavajillas. - La ubicación deberá ser cercana al fregadero con un acceso fácil al suministro de agua, desagüe y tomacorriente. Para que el desagüe funcione correctamente, la lavavajillas debe estar instalada a 9.8 pies (3 m) del fregadero. - La ubicación debe permitirle colocar con facilidad la vajilla dentro de la lavavajillas. - La ubicación debe contar con espacio suficiente para que la puerta de la lavavajillas pueda abrirse fácilmente y que quede espacio suficiente entre la lavavajillas y los laterales del gabinete (por lo menos 0.1 pulgadas [2 mm]). Si la lavavajillas se instalara en un rincón, asegúrese de que el lateral de la lavavajillas esté a más de 2 pulgadas (50 mm) de la pared o del gabinete hacia su derecha o izquierda. - La pared trasera no debe presentar obstrucciones. Si se trata de una instalación nueva, siga estos pasos: 1. Utilizando una fresa para escariar de 2½ pulgadas, realice una perforación en la pared del gabinete que soporta el fregadero como se detalla en la Figura 1 a continuación. 2. Si la base dentro del gabinete del fregadero se eleva sobre el piso de la cocina y es más alta que las conexiones en la lavavajillas, debe hacerse un agujero en la base dentro del gabinete y en el lateral del gabinete como se detalla en la Figura 1-2. Dependiendo del lugar donde se encuentre el tomacorriente, puede ser necesario realizar un agujero en el lado opuesto al gabinete. El agujero para el conducto, la manguera de desagüe y los cables de alimentación. 8_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:8 1/2/2017 12:40:49 PM

---

PASO 3 VERIFICACIÓN DE LOS REQUISITOS PARA EL SUMINISTRO DE AGUA Y PRECAUCIONES • La presión del conducto de agua caliente debe estar entre 20 y 120 psi (140 y 830 kPa). • Ajuste el calentador de agua para obtener una temperatura de agua entre 120 ˚F (49 ˚C) y 149 ˚F (65 ˚C). 02 INSTALACIÓN DE LA LAVAVAJILLAS - La lavavajillas debe estar conectada al suministro de agua caliente con una temperatura entre 120 ˚F (49 ˚C) y 149 ˚F (65 ˚C). Este rango de temperatura ofrece un mejor resultado en el lavado y un ciclo más corto. La temperatura no deberá exceder los 149 ˚F (65 ˚C) para no dañar la vajilla. - Asegúrese de que la válvula del suministro de agua esté cerrada antes de conectar el conducto de agua caliente a la lavavajillas. - Selle las conexiones del conducto de agua caliente con cinta teflón o pasta de sellado para detener cualquier pérdida de agua. - La manguera de desagüe conectada a la lavavajillas debe pasar por el orificio de la pared lateral a fin de conectarla a la salida del desagüe del fregadero. Cuando instale la lavavajillas, asegúrese de que no haya nada en la manguera de desagüe y tenga cuidado de no romperla durante el proceso de instalación. Cable de alimentación Conducto de suministro de agua caliente 4¼-6¼ pulgadas (110-160 mm) Válvula de entrada Parte inferior de la lavavajillas instalación de la lavavajillas _9 DW9900M-00183A-01_MES.indd Sec3:9 1/2/2017 12:40:49 PM

---

instalación de la lavavajillas PASO 4 VERIFICACIÓN DE LOS REQUISITOS ELÉCTRICOS Y ADVERTENCIAS Los requisitos eléctricos para la lavavajillas son los siguientes: • En los Estados Unidos, instalar de conformidad con el Código Eléctrico Nacional/códigos estatales y municipales y/o códigos locales. • En Canadá, instalar de conformidad con el Código Eléctrico Canadiense C22.1-última edición/códigos provinciales y municipales y/o códigos locales. • Para conexiones directas de cable. - Utilice un cable de cobre recubierto enfundado no metálico con una conexión a tierra que cumpla con los requisitos de cableado de los códigos y ordenanzas locales. - Utilice el método del aliviador de tensión provisto con la caja de conexiones de cableado o instale una abrazadera de conector incluida en U.L./certificada por CSA- en la caja de conexión de cableado. Si utilizara un conducto, utilice un conector de conducto incluido en U.L./con certificación CSA. 2½-3½ pulgadas (64-89 mm) Conducto de suministro de agua caliente Canal del cable de alimentación Parte inferior de la lavavajillas 10_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:10 1/2/2017 12:40:50 PM

---

PASO 5 DESEMPAQUE E INSPECCIÓN DE LA LAVAVAJILLAS Desempaque la lavavajillas en una zona libre de obstrucciones ya sea alrededor de la caja como en la parte superior. Recomendamos que conserve todos los materiales del empaque hasta que la lavavajillas esté completamente instalada y en funcionamiento para asegurarse de que haya retirado todas las piezas del producto de la caja antes de desecharla. 02 INSTALACIÓN DE LA LAVAVAJILLAS Desempaque 1. Ubique el lado derecho de la caja con las flechas superiores señalando hacia arriba. 2. Desate o corte las correas que aseguran la caja. 3. Desempaque el producto con cuidado. 4. Coloque las correas y todos los materiales de empaque que se encuentren alrededor de la lavavajillas y verifique que no tengan daño alguno. 5. Localice y separe la placa de protección de la lavavajillas. La placa de protección está sujeta al material de empaque de la lavavajillas. Placa de protección 6. Levante la lavavajillas de la bandeja de la caja, y luego colóquela sobre el piso. SIEMPRE LEVANTE LA LAVAVAJILLAS PARA MOVERLA. Arrastrar PRECAUCIÓN la lavavajillas sobre superficies irregulares puede dañar los soportes, y arrastrar los soportes sobre superficies lisas puede, en algunos casos, dañar la capa superior o la capa inferior de dicha superficie. Cuando mueva la lavavajillas, tenga cuidado de no sujetarla por al PRECAUCIÓN conducto de aire superior. 7. También se encuentra material de empaque dentro de la lavavajillas, que tal vez quiera conservar hasta que haya instalado la máquina. 8. NO retire, bajo ninguna circunstancia, el aislante de protección que rodea el exterior de la cuba de la lavavajillas. Inspección Mecánica 1. Verifique el montaje de la base de plástico para asegurarse que esté intacto. 2. Verifique los soportes de la lavavajillas para asegurarse de que estén en su lugar y que puedan ajustarse con el fin de nivelar y asegurar la lavavajillas. 3. Verifique todas las piezas visibles en la parte inferior de la lavavajillas para asegurar que estén intactas y seguras. 4. Verifique la traba de la puerta, el funcionamiento de las bisagras, y confirme que la puerta esté correctamente asegurada a la lavavajillas. instalación de la lavavajillas _11 DW9900M-00183A-01_MES.indd Sec3:11 1/2/2017 12:40:50 PM

---

instalación de la lavavajillas Cañerías 1. Verifique la conexión de agua caliente en el lado izquierdo trasero de la base de la lavavajillas. La placa de montaje debe estar asegurada a la parte trasera de la base, las roscas de la conexión deben ser lisas y brillosas y la zona debe estar limpia y libre de fragmentos. 2. Revise que la lavavajillas y todos los accesorios estén incluidos en la caja para asegurarse de que estos montajes no estén dañados y que todas las conexiones estén aseguradas. 3. Verifique que la manguera de desagüe no tenga perforaciones o deformidades que ocasionen la filtración de agua durante el desagüe. Eléctrica 1. Confirme que la tapa de la caja de conexiones esté asegurada a la caja de conexiones en el lado derecho delantero de la base de la lavavajillas. 2. Confirme que la caja eléctrica no se haya dañado durante el transporte y que esté asegurada a la base de la lavavajillas. Apariencia 1. Confirme que no haya abolladuras o raspones en la parte del frente de la lavavajillas. 2. Verifique que los bordes de la puerta no tengan ninguna imperfección o daño. 3. Verifique el panel de control para asegurarse de que esté limpio y sin daño, y que todos los verificadores de control estén en su lugar. Piezas 1. Verifique que tenga todas las piezas enumeradas en el Paso 1 en la página 6. PASO 6 PREPARACIÓN DE LA LAVAVAJILLAS 1. Una el autoadhesivo protector (A). - Para evitar daños, coloque el autoadhesivo protector en la parte inferior de la encimera como se muestra en la imagen. Antes de aplicar el autoadhesivo protector, limpie la encimera como se muestra en la imagen. Tenga en cuenta que el autoadhesivo protector mide 26 pulgadas (660 mm) de largo. A 2. Asegúrese que el disyuntor y la válvula del suministro de agua estén desactivados antes de continuar con los siguientes pasos. Antes de mover o apoyar la lavavajillas para su instalación, debe asegurarse de ajustar la altura de las patas PRECAUCIÓN de modo que estas sean lo más cortas posible. Esto evita que las patas se rompan. Nivele la lavavajillas ajustando la altura de las patas luego de colocar la máquina en su lugar. 12_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:12 1/2/2017 12:40:50 PM

---

3. Luego, inserte el adaptador de ¾" 90 grados en la válvula de entrada (ver la Figura 4-B). Ajuste hasta que el adaptador de ¾" quede ajustado y señale hacia el canal de la manguera de agua en la base de la lavavajillas (como las agujas del reloj a las 4). No lo ajuste demasiado. 4. Corte las cuerdas que aseguran la manguera de desagüe a la parte trasera de la lavavajillas. Desenrolle la manguera. Asegúrese de que no haya dobleces y que la manguera no está inclinada en ninguno de los ángulos extremos que podrían obstruir el flujo del agua. 02 INSTALACIÓN DE LA LAVAVAJILLAS 5. Con un destornillador quite la tapa de la caja de las conexiones ubicada en la parte inferior derecha del frente de la lavavajillas y luego instale el alivio de tensión (Figura 4-C). Asegúrese de conservar la tapa de la caja de conexiones que quitó. Se utiliza en el Paso 10, Conexiones del cableado. 6. Si la encimera es de madera o si se trata de un material que no se daña al perforarlo, coloque las dos ménsulas de instalación que fueron provistas con la lavavajillas utilizando los tornillos provistos (Figura 4-A). Se utilizarán en el Paso 8, Fijación de la lavavajillas. Si la manguera de desagüe debe ir a la derecha de la lavavajillas, asegúrela en el fijador de la manguera montado en la base. El fijador de la manguera puede instalarse en tres posiciones. Para mover el fijador de la manguera, presiónelo suavemente para que gire hacia la izquierda. Asegúrelo en la zona marcada con la flecha. A C B Caja de conexiones Alivio de tensión Adaptador 90° PRECAUCIÓN No ajuste demasiado el adaptador de 90˚. (Menos de 280 lb·pulg. (31.6 N·m)) Si lo hiciera, podría dañar la válvula de entrada y ocasionar una pérdida de agua. instalación de la lavavajillas _13 DW9900M-00183A-01_MES.indd Sec3:13 1/2/2017 12:40:50 PM

---

instalación de la lavavajillas PASO 7 COLOCACIÓN DE LA LAVAVAJILLAS Y CONEXIÓN DEL CONDUCTO DEL SUMINISTRO DE AGUA CALIENTE 1. Regule las tres patas niveladoras en la parte inferior de la lavavajillas después de medir la altura de la abertura del gabinete desde abajo de la encimera hasta el piso. (Ver el Paso 8, Nivelación de la lavavajillas.) 2. Ubique el conducto del agua caliente y el cable de alimentación. 3. Coloque la lavavajillas de manera tal que el conducto del agua caliente esté en el lado izquierdo y el cable de alimentación quede ubicado en el canal derecho de la base de la lavavajillas. El canal del lado derecho para el cable de alimentación cuenta con un gancho incorporado que permite asegurar el cable. 4. Saque la manguera de desagüe por el orificio en la pared lateral del gabinete del fregadero. Asegúrese de que no haya dobleces. 5. Asegúrese de que el conducto del agua caliente no esté torcido y luego conecte el conducto de agua caliente a la junta del adaptador. 6. Deslice la lavavajillas con cuidado hacia su espacio de instalación. De ser posible, retire suavemente todo tramo en exceso del conducto de agua, manguera de desagüe o cable de alimentación mientras mueve la lavavajillas. Si fuera necesario, acuda a otras personas que lo ayuden a realizar esta tarea. No coloque la lavavajillas sobre el conducto, la manguera de desagüe o el cable de alimentación. PRECAUCIÓN También asegúrese de que no estén enroscados o doblados. Asegúrese de que el conducto de agua caliente esté bien conectado. PRECAUCIÓN Envuelva con cinta Teflón todas las conexiones para evitar pérdidas. Caja de conexiones Manguera de desagüe Conducto de suministro de agua caliente Cable de alimentación Válvula de entrada Gancho incorporado PRECAUCIÓN Conducto de suministro de agua caliente No ajuste demasiado el adaptador de 90˚. Codo (¾" [9.5 mm]) (Menos de 280 lb·pulg. (31.6 N·m)) Si lo hiciera, podría dañar la válvula de entrada y ocasionar una pérdida de agua. Asegúrese de que la lavavajillas esté ubicada en el centro. 14_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:14 1/2/2017 12:40:50 PM

---

PASO 8 NIVELACIÓN DE LA LAVAVAJILLAS 1. Abra la puerta y coloque el nivel contra la parte superior de la cuba desde adentro y verifique si la lavavajillas está nivelada. Si no lo está, gire las patas niveladoras en la parte inferior delantera de la lavavajillas hasta que quede nivelada. 02 INSTALACIÓN DE LA LAVAVAJILLAS Vea la primera nota debajo de las instrucciones sobre el ajuste de la altura de las patas delanteras. 2. Utilice el nivel para verificar si la lavavajillas está nivelada de adelante hacia atrás, como se muestra en la figura de la derecha. Si la lavavajillas no está nivelada de adelante hacia atrás, ajuste la altura de la pata trasera hasta que la lavavajillas esté nivelada. Vea la segunda nota debajo de las instrucciones sobre el ajuste de la pata trasera. 3. Abra la puerta de la lavavajillas y verifique que tanto la separación de la cuba como la de la puerta sean correctas. Si no es así, gire las patas niveladoras en la parte inferior delantera de la lavavajillas. También puede verificar esto ubicando un nivel contra una superficie interior vertical delantera de la cuba. Si gira las patas niveladoras hacia la derecha (en el sentido contrario a las agujas del reloj), éstas se aflojan y la parte delantera de la lavavajillas se levanta. Si las gira hacia la izquierda (en el sentido de las agujas del reloj), se ajustan y la parte delantera de la lavavajillas baja. Puede regular las patas niveladoras un máximo de 1 6/32". No obstante, no es recomendable regularlas a esta altura máxima. Para ajustar la altura de una pata trasera, gire el Torx 210 (en el lado delantero de la base) hacia la izquierda para levantar la parte posterior de la lavavajillas utilizando la herramienta apropiada (Torx T20). Antes de mover la lavavajillas para su instalación, debe asegurarse de ajustar la altura de las patas de PRECAUCIÓN modo que las patas sean lo más cortas posibles. Esto evita que las patas se rompan. Nivele la lavavajillas ajustando la altura de las patas luego de poner la máquina en su lugar. Puede producirse una fuga si la lavavajillas se inclina más de 1 grado. PRECAUCIÓN Si instala el producto desnivelado o sin una pata, la puerta puede que no cierre completamente, lo que daría lugar a fugas de vapor o de agua. instalación de la lavavajillas _15 DW9900M-00183A-01_MES.indd Sec3:15 1/2/2017 12:40:51 PM

---

instalación de la lavavajillas PASO 9 FIJACIÓN DE LA LAVAVAJILLAS La lavavajillas debe fijarse a la encimera o a las paredes laterales para mayor estabilidad y seguridad. 1. Si la encimera está hecha de madera de un material que no se daña por la perforación, siga las siguientes instrucciones en 2-1. Si la encimera es de granito, mármol o cualquier otro material que pueda dañarse al perforarlo, siga las siguientes instrucciones en 2-2. 2-1. Si las ménsulas de instalación en la parte delantera de la lavavajillas son demasiado largas córtelas utilizando un alicate de corte como se muestra en la Figura 8 en la página siguiente. Coloque una toalla grande en la parte inferior de la lavavajillas (que cubra el sumidero) para evitar que caigan restos de madera o un tornillo dentro del sumidero de la lavavajillas. Con cuidado, perfore dos orificios para los tornillos en la parte inferior de la encimera por debajo, uno para cada ménsula. Asegúrese de que el orificio que realice sea más pequeño que el diámetro del tornillo. Inserte los tornillos que se proveen en las ménsulas, y luego ajústelos para asegurar la lavavajillas a la encimera. 2-2. Coloque una toalla grande en la parte inferior de la lavavajillas (que cubra el sumidero) para evitar que caigan restos de madera o un tornillo dentro del sumidero de la lavavajillas. Quite las tapas de los separadores de la cuba con la punta de un destornillador. La tapa se utiliza en la parte superior de las entradas laterales de la cuba (Figura 9 en la página siguiente). Perfore un orificio en ambos lados del gabinete de la cocina, totalizando 2 orificios para los tornillos. Asegúrese de que el orificio que realice sea más pequeño que el diámetro del tornillo. Asegúrese también de que la mecha no llegue a los laterales de los orificios de las tapas de los separadores. Inserte los tornillos que se proveen en los agujeros, y luego ajústelos para asegurar la lavavajillas al gabinete. Asegúrese de que la cuba no se deforme a causa de la presión de los tornillos. Si la cuba se deforma, desajuste los tornillos levemente. Reemplace las tapas de los separadores de la cuba. • Los tornillos o la tapa del separador de la cuba pueden caer dentro de la lavavajillas mientras está trabajando con la puerta abierta. Cubra el interior de la lavavajillas con una toalla para evitar que algún tornillo caiga dentro de la misma. Si cualquier objeto extraño, como un tornillo, cae dentro de la lavavajillas puede causar ruido, funcionamiento anormal o daños. • Utilice un destornillador magnético para evitar que los tornillos caigan dentro de la lavavajillas. • Si un objeto extraño, como un tornillo, cae dentro de la lavavajillas y no puede sacarlo, será necesario desensamblar la máquina. Comuníquese con un técnico calificado para tal fin. Atornillado a la encimera 16_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:16 1/2/2017 12:40:51 PM

---

Atornillado a la pared lateral 02 INSTALACIÓN DE LA LAVAVAJILLAS Tapa del separador de la cuba Luego de instalar la lavavajillas en el gabinete, asegúrese de que la puerta se abra y se cierre libremente sin PRECAUCIÓN que interfiera el gabinete. Correcto Incorrecto (A) (B) (A) (B) 22" (560 mm) 22" (560 mm) La distancia entre las tapas no debe superar las 22" (560 mm) Asegúrese de que la cuba no se deforme a causa de la presión de los tornillos. Si la cuba se deforma, PRECAUCIÓN desajuste los tornillos levemente. Reemplace las tapas de los separadores de la cuba. Use la regla de papel para medir la distancia especificada en A y B. instalación de la lavavajillas _17 DW9900M-00183A-01_MES.indd Sec3:17 1/2/2017 12:40:52 PM

---

instalación de la lavavajillas PASO 10 CONEXIÓN DE LA MANGUERA DE DESAGÜE 1. Verifique las piezas del fregadero a las cuales se conectará la manguera de desagüe. 2. Hay muchas maneras de insertar la manguera de desagüe en el conector de la manguera de desagüe del fregadero, como se muestra en las siguientes figuras. Debe conectar la salida del desagüe conforme a las reglamentaciones de instalación de tuberías de agua de su región. Caso 1. Sin triturador Sin triturador Con un espacio de aire/ sin triturador Sin un espacio de aire Espacio de aire Manguera de desagüe Abrazadera de manguera Abrazadera de manguera Caso 2. Con triturador Con triturador Triturador con un espacio de aire Sin un espacio de aire Espacio de aire Manguera de desagüe Abrazadera de manguera Abrazadera de manguera 3. Verifique el tamaño del conector de la manguera de desagüe del fregadero. Si es necesario, corte la manguera de desagüe para que encaje en el conector del fregadero (⅝ pulgada o 1 pulgada, como se muestra en la Figura 11 siguiente). Si el extremo de la manguera de desagüe no calza en el conector de la manguera de desagüe del fregadero, use un adaptador que pueda adquirir en un negocio de suministros de plomería/ ferretería. 4. Deslice una abrazadera de manguera en el extremo de la manguera de desagüe. Conecte la manguera de desagüe al conector del fregadero, deslice la abrazadera de la manguera hacia el extremo final de la manguera, y luego ajuste la abrazadera de la manguera. Nota: Debe utilizar una abrazadera de manguera. Si no lo hace, es posible que haya pérdidas de agua. 5. Si no hay un espacio de aire, asegúrese de colgar la mitad de la manguera más arriba de la base del gabinete para evitar el flujo de retorno (ver la Figura 13 siguiente). 6. Cuando realice un agujero en la pared del gabinete para la manguera de desagüe, tenga cuidado de que los bordes filosos del orificio no dañen la manguera. Si las paredes son de madera, lije los bordes para suavizarlos. Si las paredes son de metal, use cinta aislante o cinta americana para cubrir los bordes filosos alrededor del agujero. 7. Tenga cuidado de no dañar la manguera de desagüe al instalar la lavavajillas en el piso, la pared o el gabinete. Para evitar pérdidas o problemas de drenaje, asegúrese de que la manguera de desagüe no esté dañada, retorcida o enredada. 18_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:18 1/2/2017 12:40:52 PM

---

8. No corte la zona retorcida de la manguera de desagüe para que se adapte al tamaño. Cuando acomode la manguera de desagüe, tenga cuidado de no tocar los bordes filosos del gabinete o bajo el fregadero. • Tenga cuidado al cortar el extremo de la manguera de desagüe ya que podría lastimarse. Limpie el área PRECAUCIÓN de conexión del desagüe del fregadero para evitar que la manguera se dañe. Verifique que no haya objetos extraños en la manguera de desagüe y quítelos. • Cuando acomode la manguera de desagüe, asegúrese de que no tenga cortes causados por los bordes filosos del piso, el producto o el gabinete. Una manguera dañada causa pérdidas. 02 INSTALACIÓN DE LA LAVAVAJILLAS 1 pulgada 5 /8 pulgada (25 mm) (16 mm) 7 /8 pulgada (22 mm) Si es necesario, corte por la línea punteada de la manguera de desagüe para que se adapte al tamaño. Asegure la manguera de desagüe a la pared del fregadero con uniones de cables o con otros materiales de fijación. De lo contrario, el extremo de la manguera de desagüe puede doblarse y causar un problema de drenaje o un suministro de agua excesivo. Lavavajillas Fregadero Manguera de desagüe Mín. 20 pulgadas (508 mm) instalación de la lavavajillas _19 DW9900M-00183A-01_MES.indd Sec3:19 1/2/2017 12:40:52 PM

---

instalación de la lavavajillas PASO 11 CONEXIONES DEL CABLEADO 1. Antes de conectar el cable de alimentación a la lavavajillas, asegúrese de desactivar el disyuntor. 2. En la caja de conexiones que se encuentra ubicada en la parte delantera derecha inferior de la lavavajillas, busque los tres cables de alimentación de la lavavajillas inclusive la conexión a tierra. 3. Pase el cable de alimentación al alivio de tensión, y luego dentro de la caja de conexiones (Figura 14). 4. Conecte el cable negro de la lavavajillas al cable negro del cable de alimentación insertando ambos en la tuerca para cable y luego rote el conector de cables, como se muestra en la Figura 15. Conecte el cable blanco al cable blanco y el verde al verde del mismo modo. 5. Revise nuevamente cada uno de los cables para asegurarse de que están conectados correctamente y en una manera segura. Cada cable de un color debe conectarse con el cable del mismo color correspondiente. El cable blanco debe conectarse con el blanco, el negro con el negro y el verde con el verde. 6. Reemplace la tapa de la caja de conexiones de la lavavajillas. Negro con negro Blanco con blanco Cable de alimentación Verde con verde Caja de conexiones (Tierra a tierra) Alivio de tensión ADVERTENCIA Riesgo de descarga eléctrica Para evitar descargas eléctricas, no manipule un circuito energizado. Si lo hiciera, podría causar lesiones graves o incluso la muerte. Solo los técnicos de servicio calificados pueden realizar conexiones eléctricas. No intente manipular el circuito de suministro eléctrico de la lavavajillas hasta que no esté seguro de que está desenergizado. ADVERTENCIA Riesgo de incendio Para evitar el riesgo de incendio, asegúrese de que la instalación eléctrica sea correcta. Solo los técnicos de servicio calificados pueden realizar conexiones eléctricas. Revise nuevamente cada uno de los cables para asegurarse de que están conectados correctamente y en una manera segura. Cada cable de un color debe conectarse con el cable del mismo color correspondiente. 20_ instalación de la lavavajillas DW9900M-00183A-01_MES.indd Sec3:20 1/2/2017 12:40:53 PM

---

PASO 12 FINALIZACIÓN DE LA INSTALACIÓN 1. Abra la puerta y quite todas las piezas innecesarias, goma espuma y empaque de papel. 2. Active el disyuntor desactivado antes de comenzar la instalación. 3. Abra la válvula del suministro de agua para suministrar agua a la lavavajillas. 4. Encienda la lavavajillas y luego seleccione y ejecute un ciclo. 02 INSTALACIÓN DE LA LAVAVAJILLAS Verifique las filtraciones de agua en ambos extremos del conducto de agua y en el conector de la manguera PRECAUCIÓN de desagüe. 5. Verifique si la lavavajillas se enciende correctamente o si hay alguna pérdida. Si no hay ningún problema, apague la lavavajillas. Omita los pasos 6 a 10 y consulte el paso 11. 6. Si aparece el código de verificación de pérdidas “LC” en el panel, mantenga presionado el botón Start (Inicio) durante más de 3 segundos para comenzar el drenaje. Al finalizar el drenaje, desenchufe la lavavajillas y cierre la válvula del suministro de agua. 7. Revise si hay pérdida en la válvula de entrada. Si es así, vuelva a conectar el adaptador de 90º con el conducto de agua caliente, pues la conexión no es correcta. 8. Una vez contenida la fuga, apoye la lavavajillas como se muestra y seque la humedad del sensor de pérdidas de agua. Sensor de pérdidas de agua 9. Enchufe la lavavajillas. Luego, abra la válvula de suministro de agua y ejecute un ciclo. 10. Si el código de información “LC” continúa apareciendo en el panel, comuníquese con un centro de servicio técnico local. 11. Verifique que el burlete de la placa de protección esté en la parte inferior de la placa. Para la instalación de la placa de protección, consulte la siguiente figura. instalación de la lavavajillas _21 DW9900M-00183A-01_MES.indd Sec3:21 1/2/2017 12:40:53 PM

---

especificaciones Suministro eléctrico 120 V, 15 A, 60 Hz CA Presión de agua 20 - 120 psi (140 - 830 kPa) Dimensiones 23⅞ x 25 x 33⅞ pulgadas (605 x 636 x 860 mm) (Ancho × Profundidad × Altura) Temperatura mínima del agua en la entrada 120 ˚F (49 ˚C) Las especificaciones están sujetas a cambios sin previo aviso a los efectos de las mejoras de calidad. La apariencia real de la lavavajillas puede diferir de las ilustraciones de este manual. 22_ especificaciones DW9900M-00183A-01_MES.indd Sec4:22 1/2/2017 12:40:53 PM

---

nota DW9900M-00183A-01_MES.indd Sec4:23 1/2/2017 12:40:53 PM

---

DD68-00183A-01 DW9900M-00183A-01_MES.indd Sec4:24 1/2/2017 12:40:53 PM
