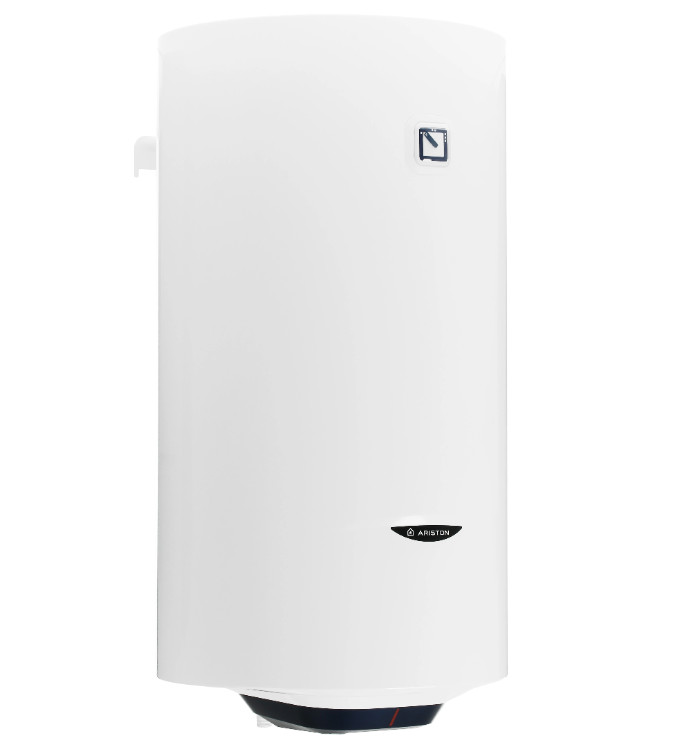

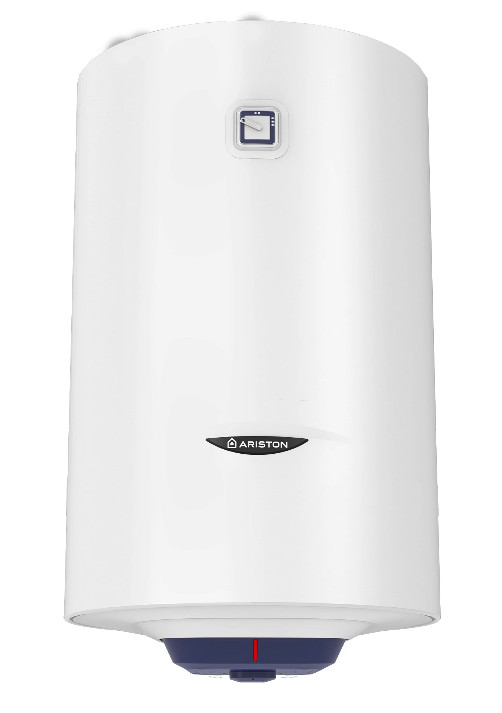

Электрический водонагреватель Ariston COMFORT R ABS 100 V 1.8K PL рассчитан на семью из 4 человек и обеспечивает горячей водой сразу несколько точек водоразбора - ванную, кухню и туалет. Бак объёмом 100 литров нагревает воду до заданной температуры (максимум 75 °C), после чего механический термостат автоматически поддерживает выбранный режим.
Нагревательный элемент мощностью 2000 Вт позволяет прогреть весь объём примерно за 2,5 часа. Внутреннее покрытие бака - титановая эмаль -надёжно защищает от коррозии, накипи и механических повреждений. Теплоизоляция из полиуретановой пены толщиной 2,5 мм минимизирует теплопотери, снижая энергопотребление при поддержании температуры. Технология WaterPlus удерживает поступающую холодную воду в нижней части резервуара, благодаря чему объём реально доступной горячей воды увеличивается до 16 %.

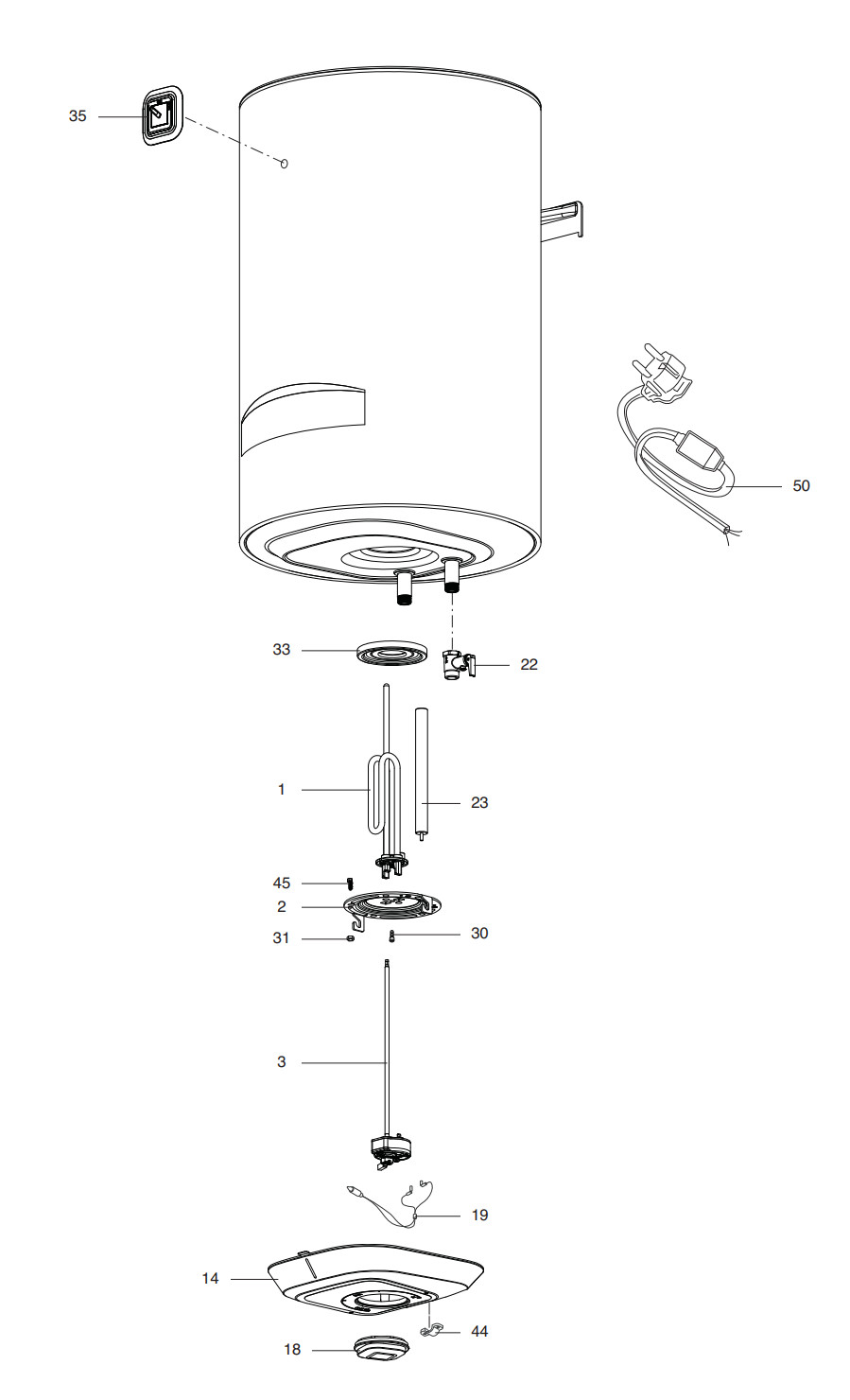

Устройство водонагревателя
01 НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ 1500W 220-240V
02 ФЛАНЕЦ НА 5 БОЛТАХ
03 ТЕРМОСТАТ
14 КРЫШКА ПЛАСТИКОВАЯ

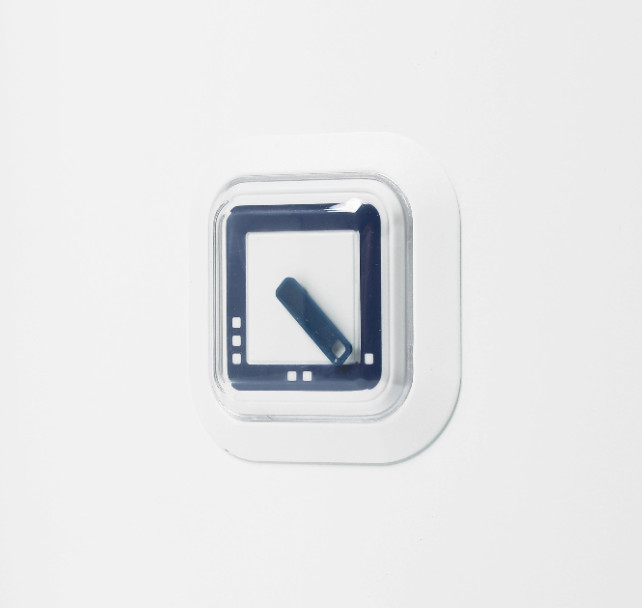

18 РУЧКА РЕГУЛИРОВКИ
19 ИНДИКАТОРНАЯ ЛАМПА
22 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (1/2'' 8,5 БАР)
23 МАГНИЕВЫЙ AНОД D:21,3-25,5 L:230 M5-M8
30 ВИНТ M6X12
31 ГАЙКА M6
33 ПРОКЛАДКА ФЛАНЦА
35 ТЕРМОМЕТР
44 ЗАЖИМ ДЛЯ КАБЕЛЯ
45 ВИНТ M6Х20

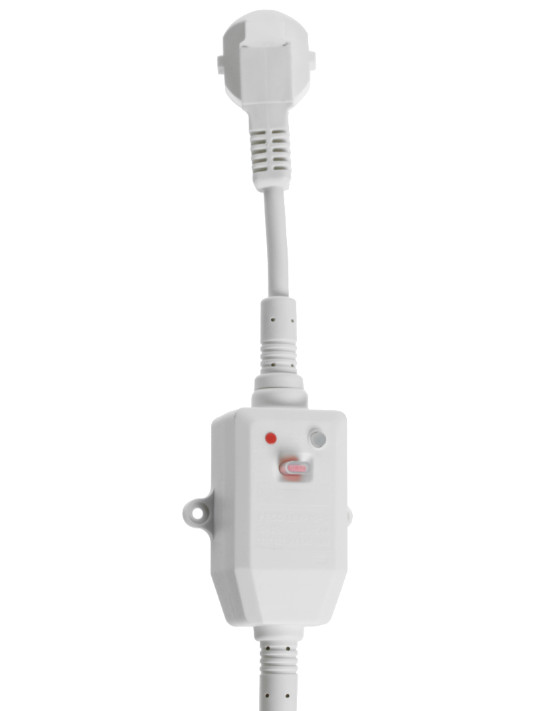

50 КАБЕЛЬ ПИТАНИЯ С УЗО (10А 1,0м)
Первые 12 страниц
Извлечено автоматически
СТРАНИЦА PDF

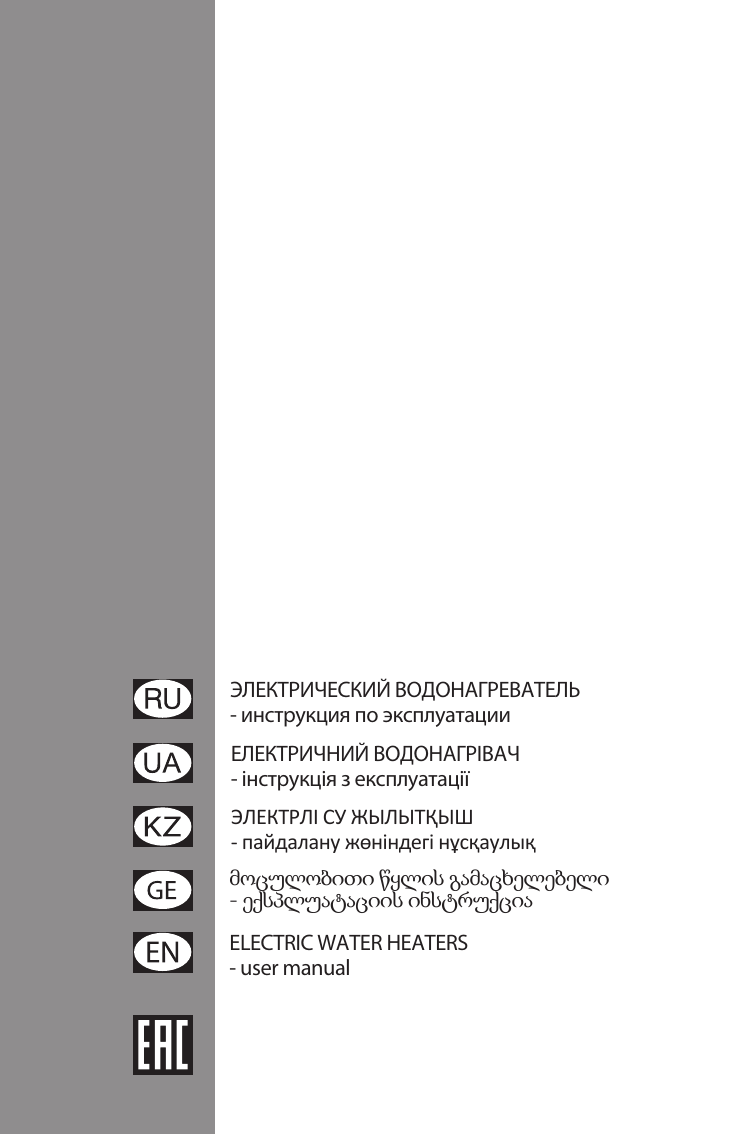

Страница 1
ЭЛЕКТРИЧЕСКИЙ ВОДОНАГРЕВАТЕЛЬ
- инструкция по эксплуатации
ЕЛЕКТРИЧНИЙ ВОДОНАГРIВАЧ
- iнструкцiя з експлуатацiї

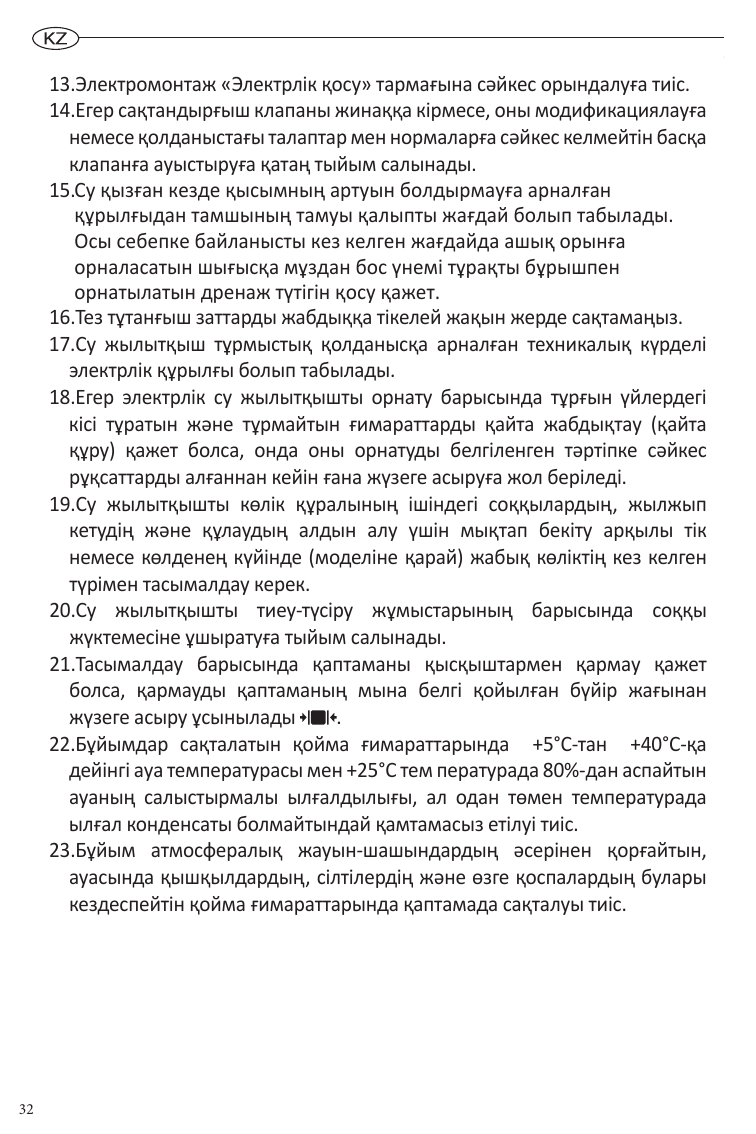

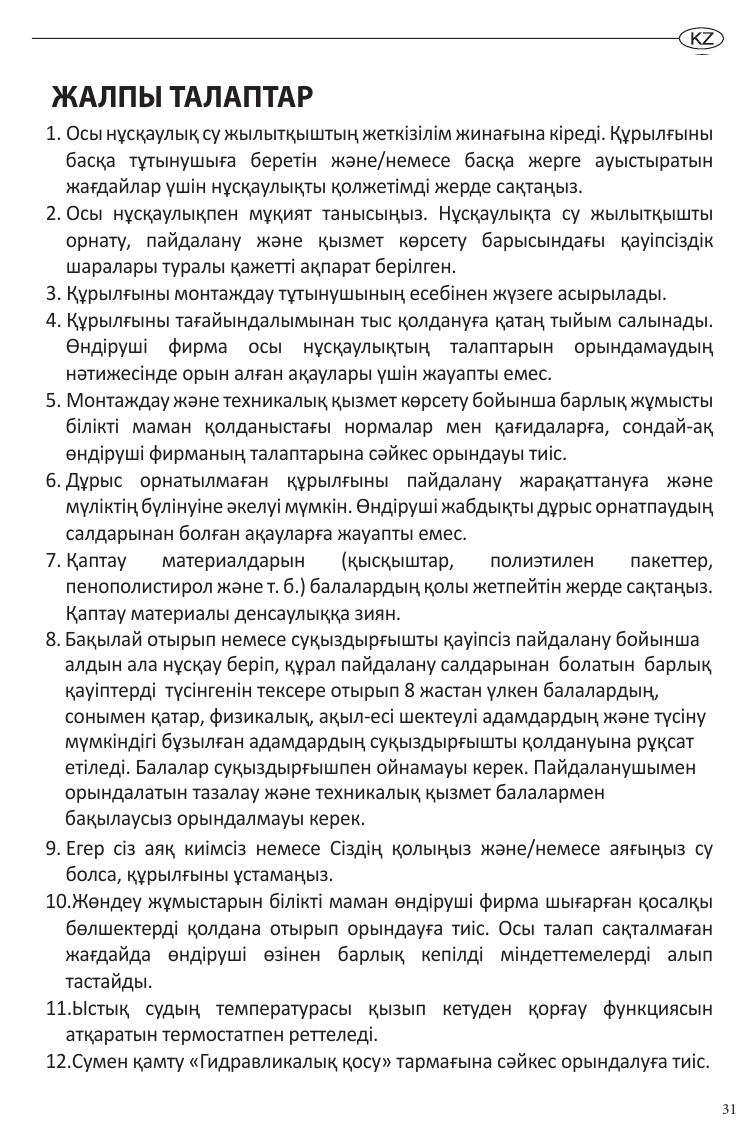

ЭЛЕКТРЛІ СУ ЖЫЛЫТҚЫШ
- пайдалану жөніндегі нұсқаулық

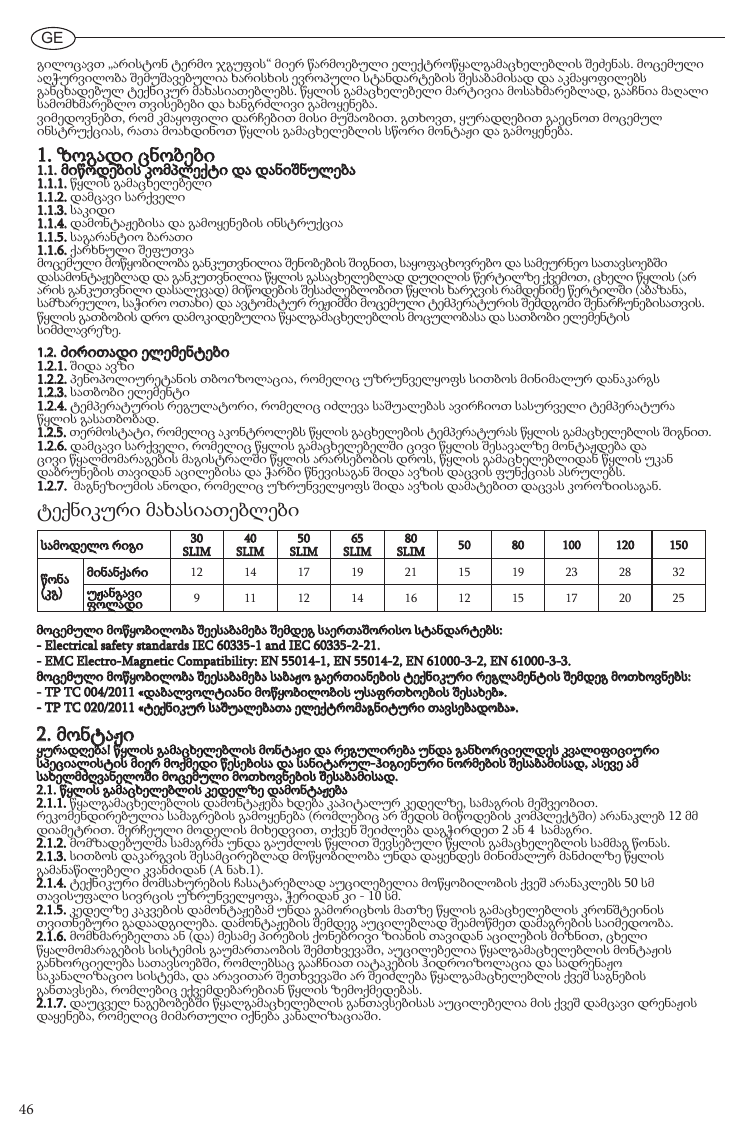

მოცულობითი წყლის გამაცხელებელი
- ექსპლუატაციის ინსტრუქცია
ELECTRIC WATER HEAT...

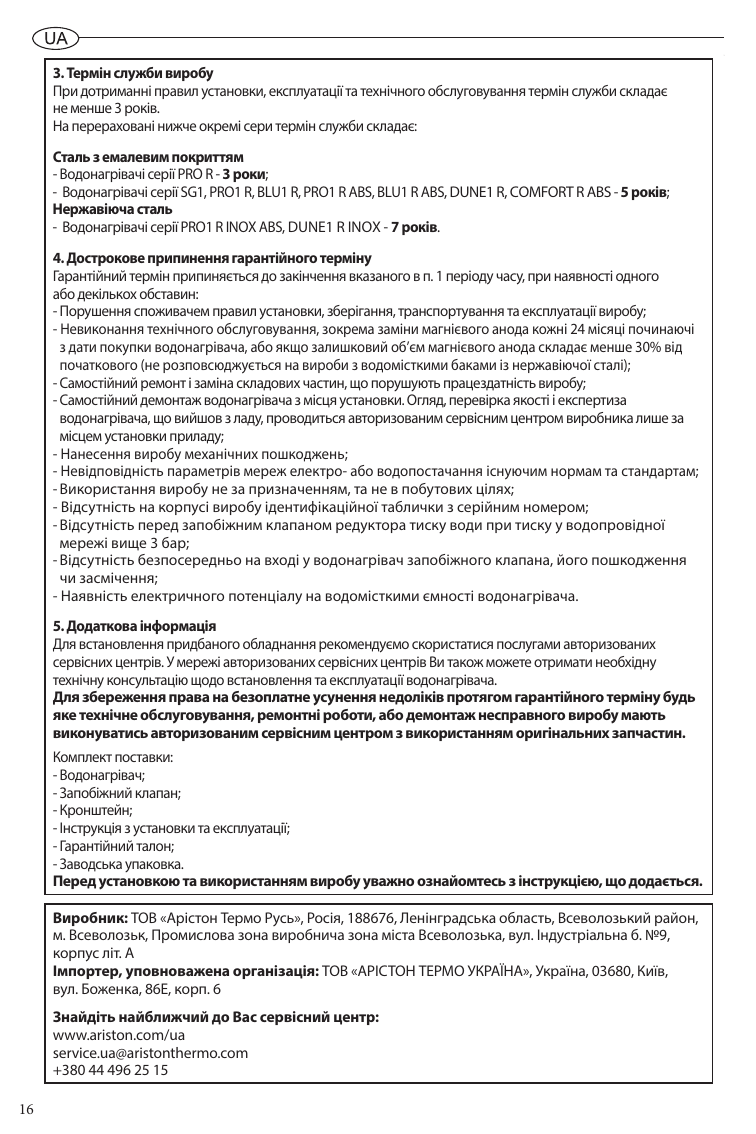

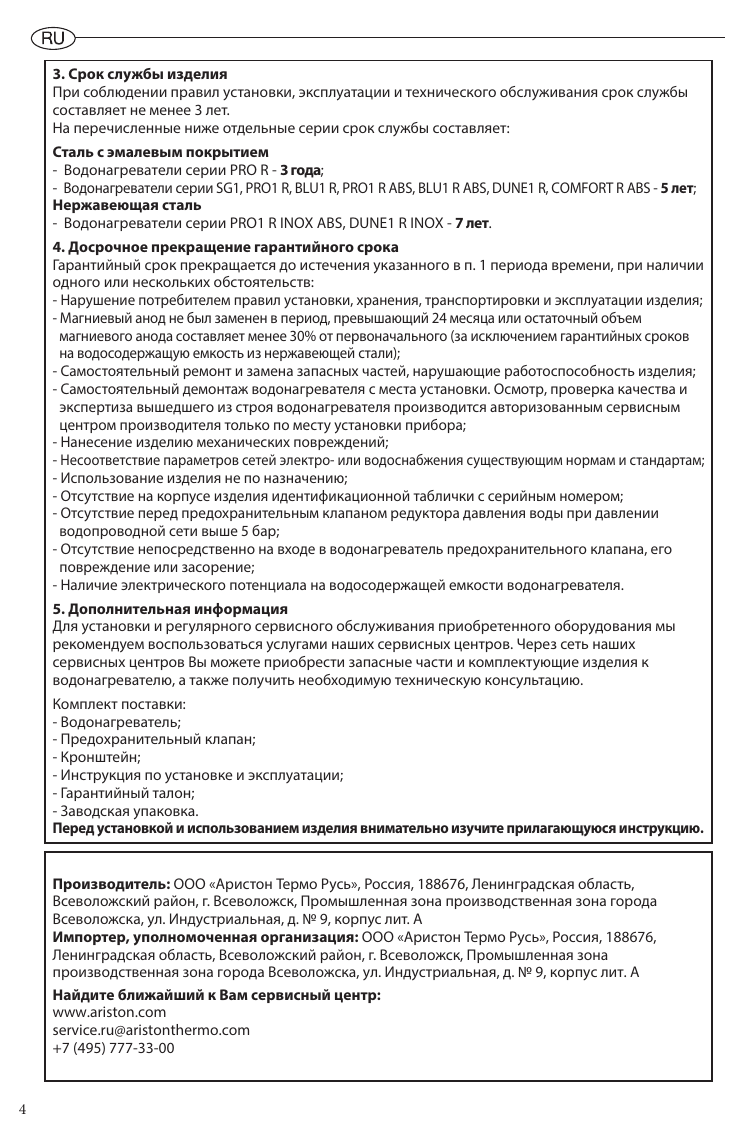

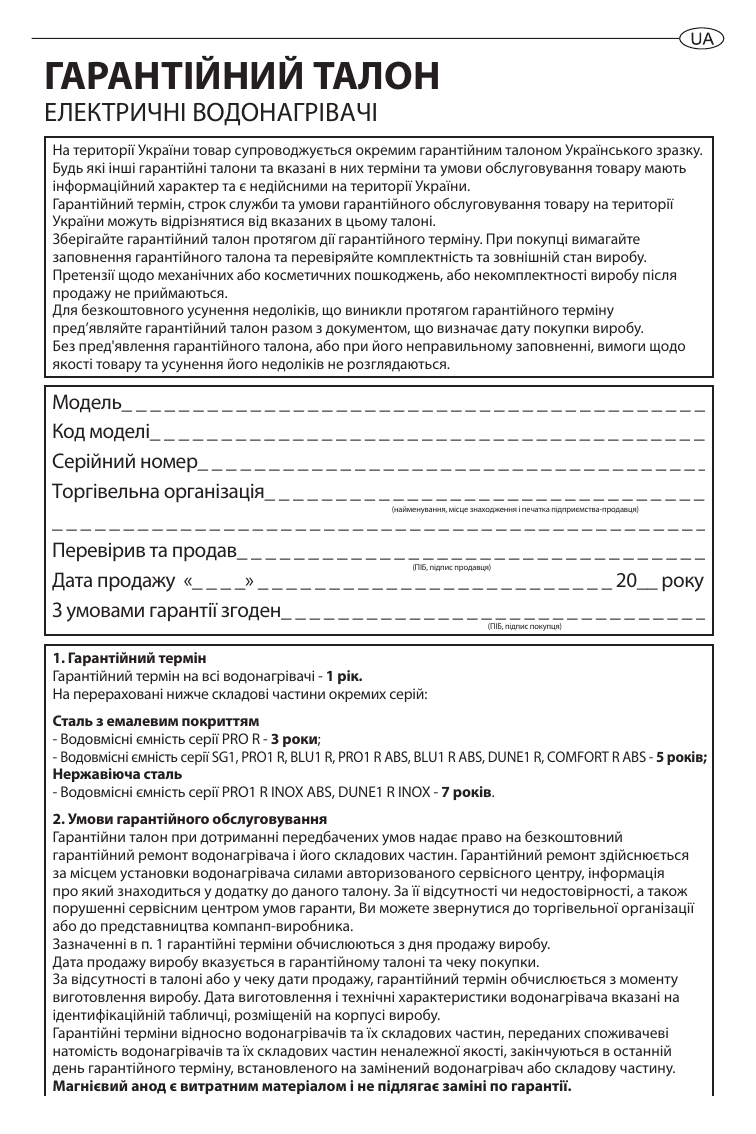

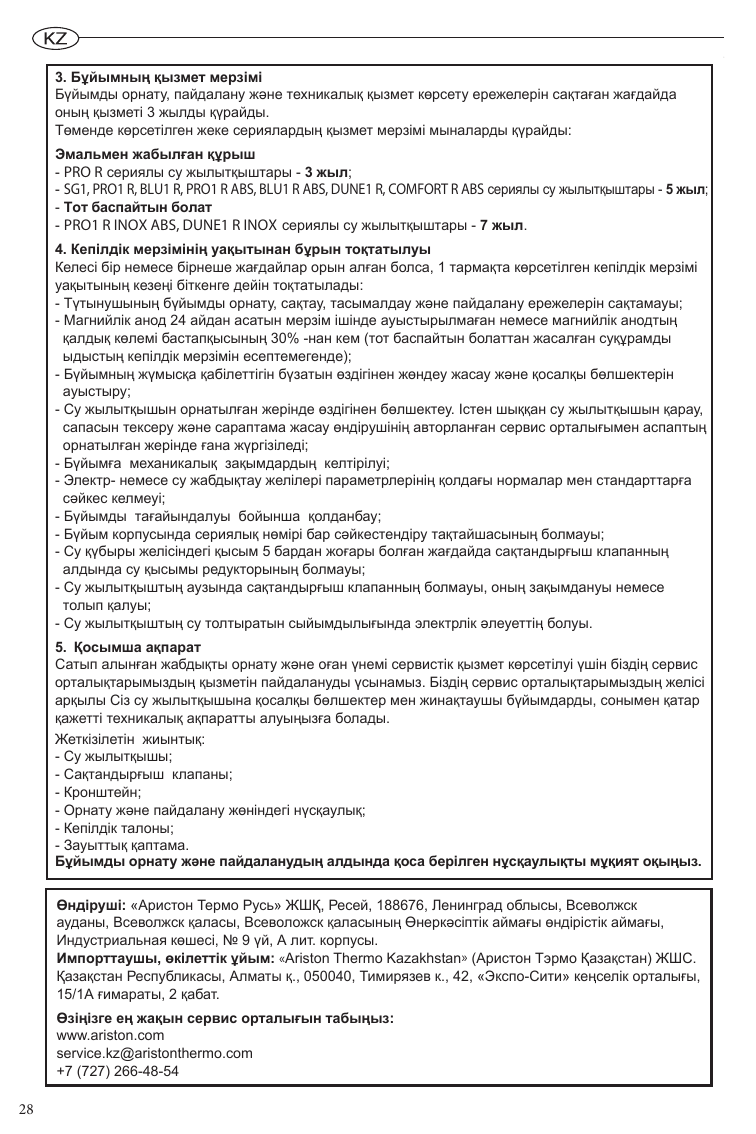

3. Срок службы изделия
При соблюдении правил установки, эксплуатации и технического обслуживания срок службы
составляет не менее 3 лет.
На перечисленные ниже отдельные серии срок службы составляет:
Сталь с эмалевым покрытием
- Водонагреватели се...

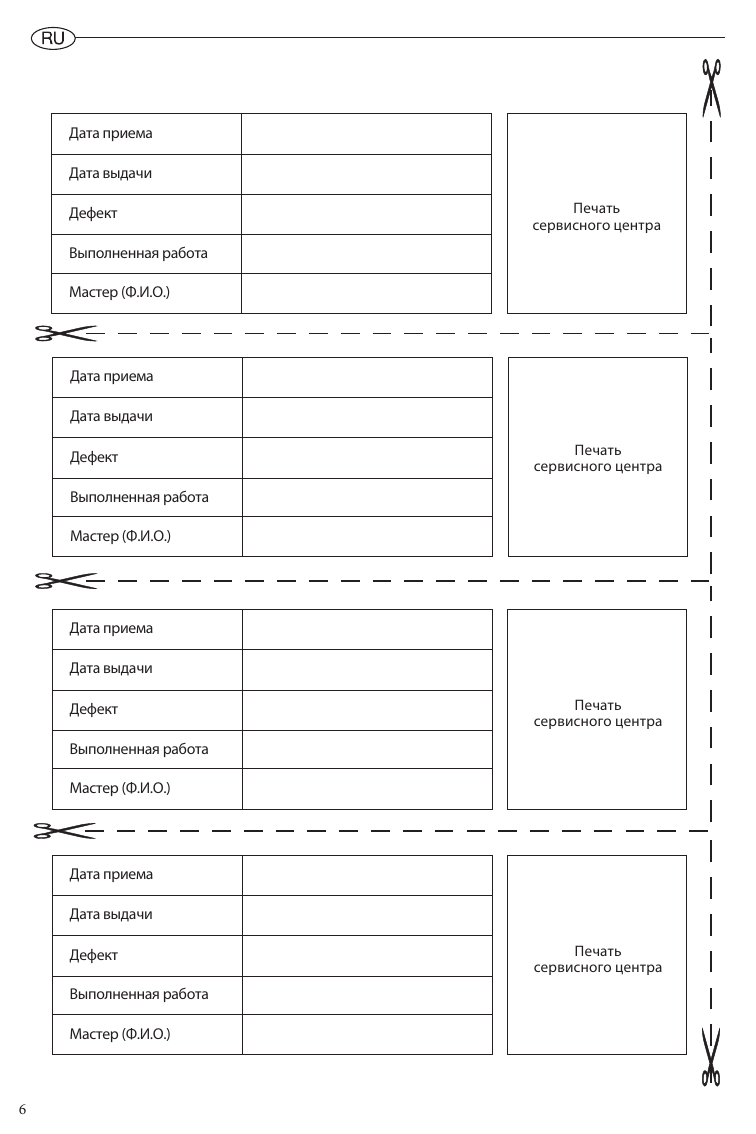

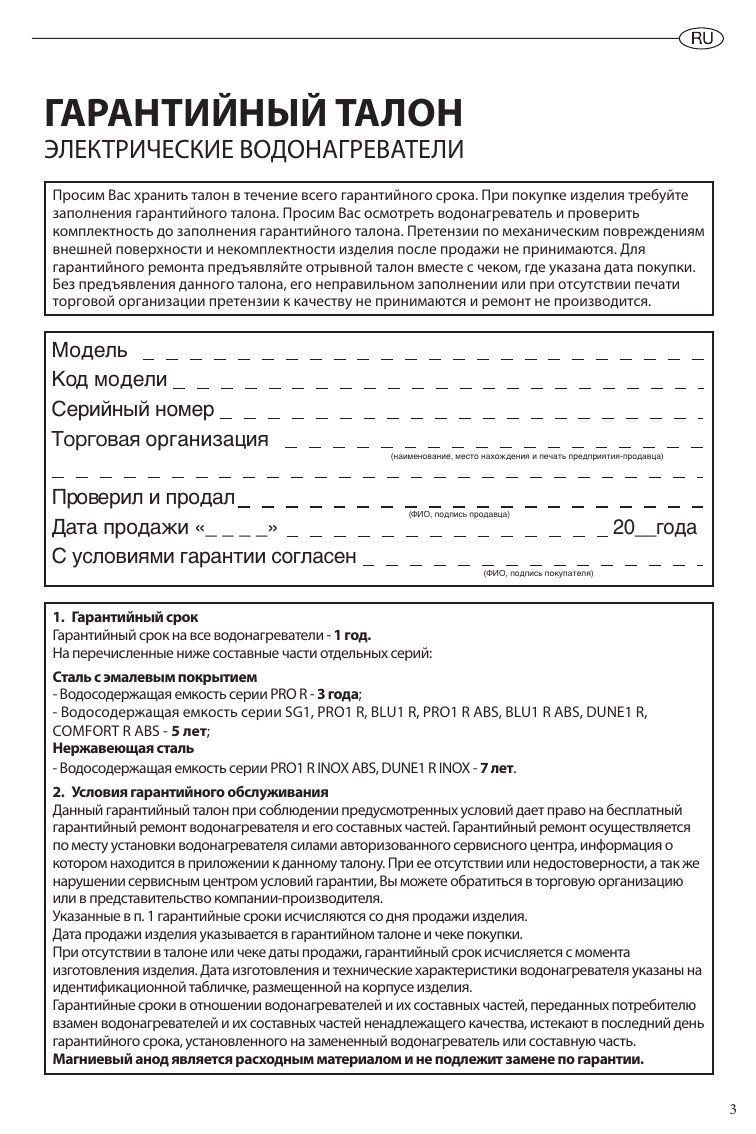

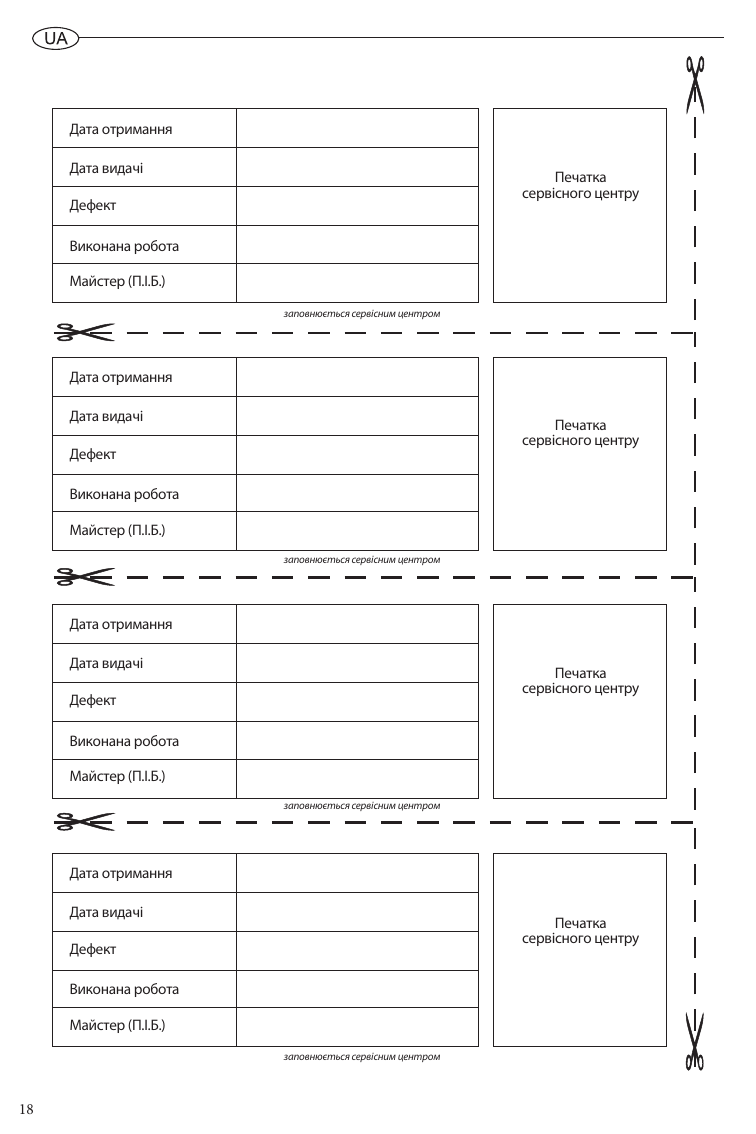

Дата приема 1 НОЛАТ ЙОНВЫРТО
Дата выдачи ьледоМ
Печать
сервисного
емон йцентра
рПечать ынйиреС
Дефект
сервисного центра
ижадорп атаД
Выполненная работа
цевадорп-амриФ
Мастер (Ф.И.О.)

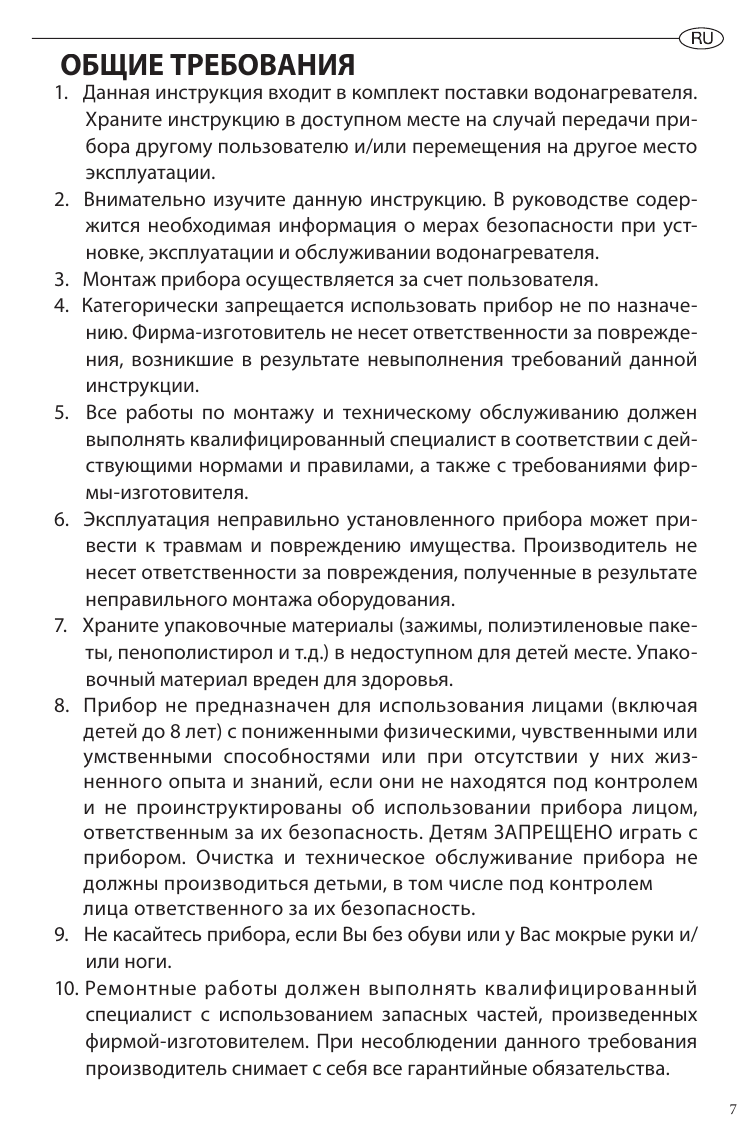

ОБЩИЕ ТРЕБОВАНИЯ
1. Данная инструкция входит в комплект поставки водонагревателя.
Храните инструкцию в доступном месте на случай передачи при-
бора другому пользователю и/или перемещения на другое место
эксплуатации.
2. Внимательно изучите данну...

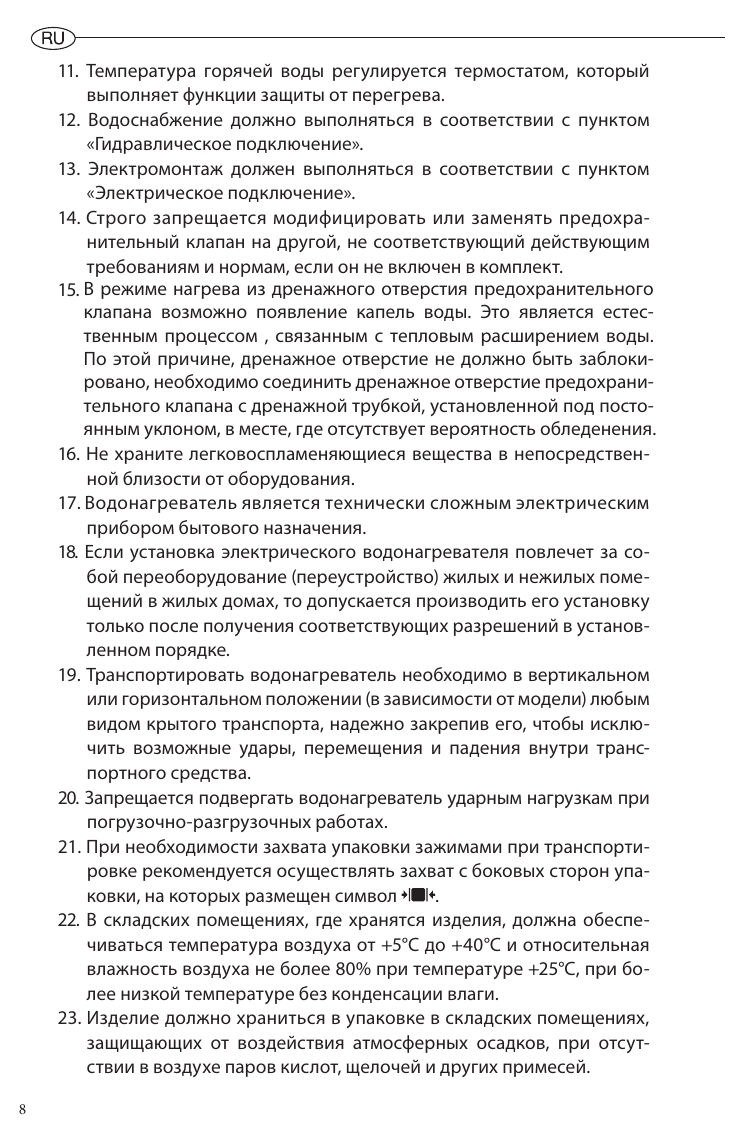

11. Температура горячей воды регулируется термостатом, который
выполняет функции защиты от перегрева.
12. Водоснабжение должно выполняться в соответствии с пунктом
«Гидравлическое подключение».
13. Электромонтаж должен выполняться в соответствии ...

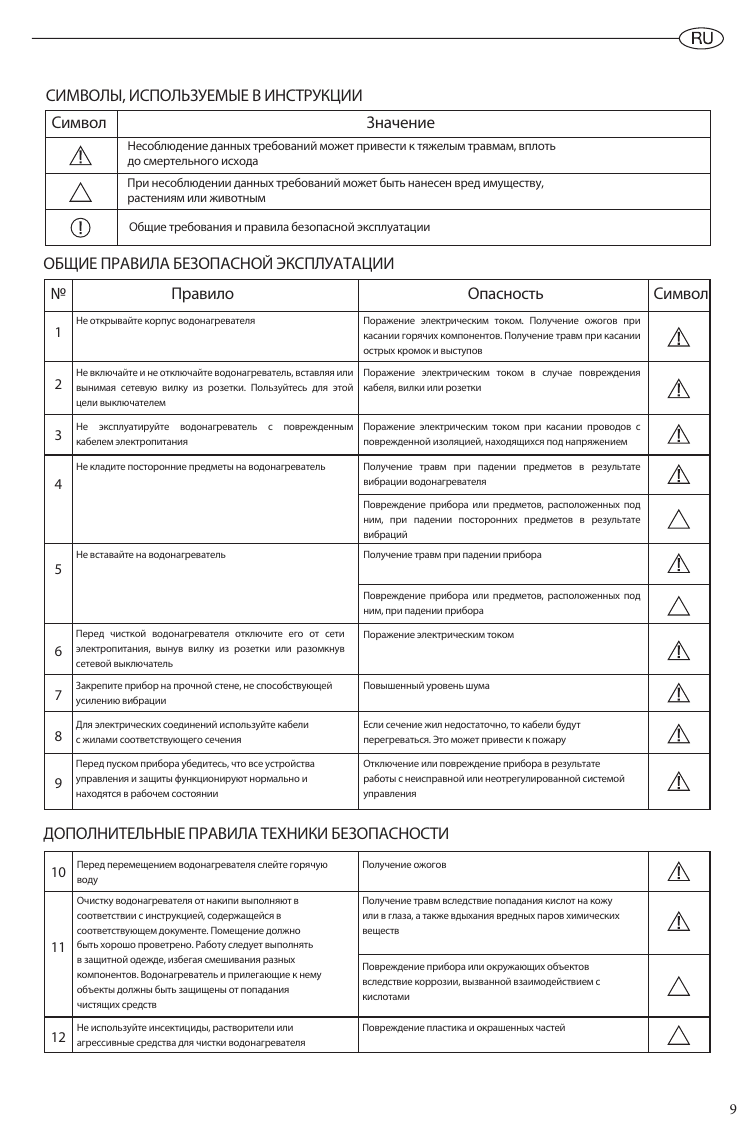

СИМВОЛЫ, ИСПОЛЬЗУЕМЫЕ В ИНСТРУКЦИИ
Символ Значение
Несоблюдение данных требований может привести к тяжелым травмам, вплоть
до смертельного исхода
При несоблюдении данных требований может быть нанесен вред имуществу,
растениям или животным

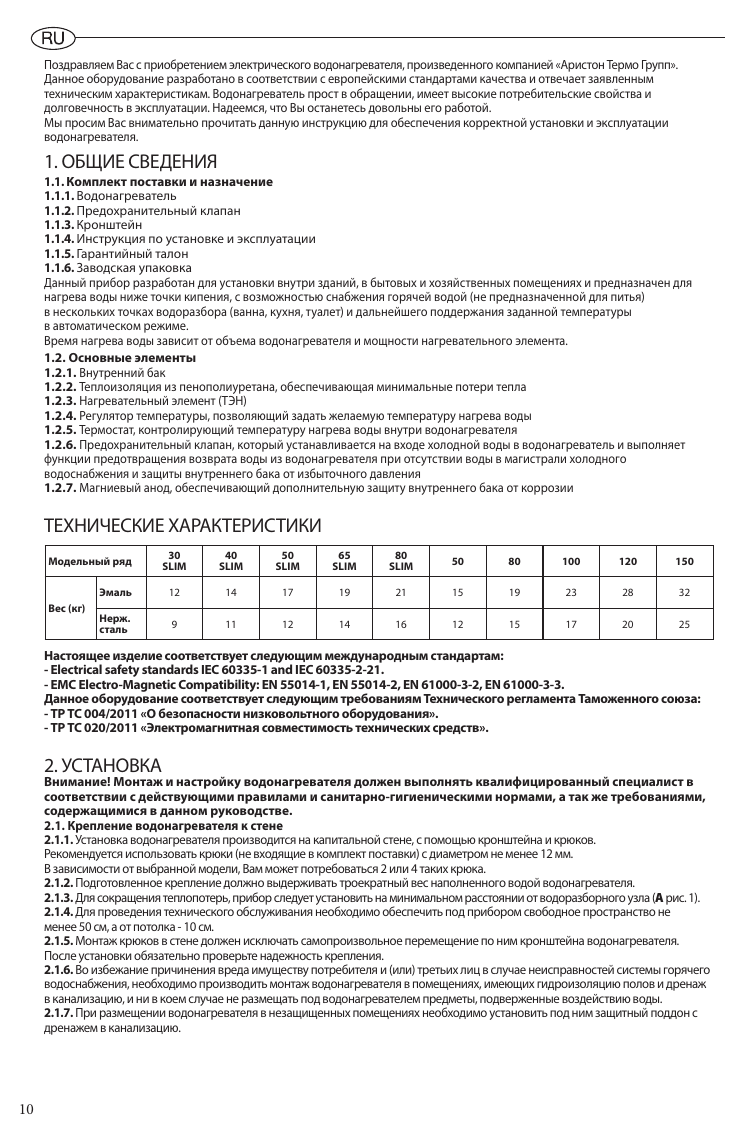

Поздравляем Вас с приобретением электрического водонагревателя, произведенного компанией «Аристон Термо Групп».
Данное оборудование разработано в соответствии с европейскими стандартами качества и отвечает заявленным
техническим характеристикам. Во...

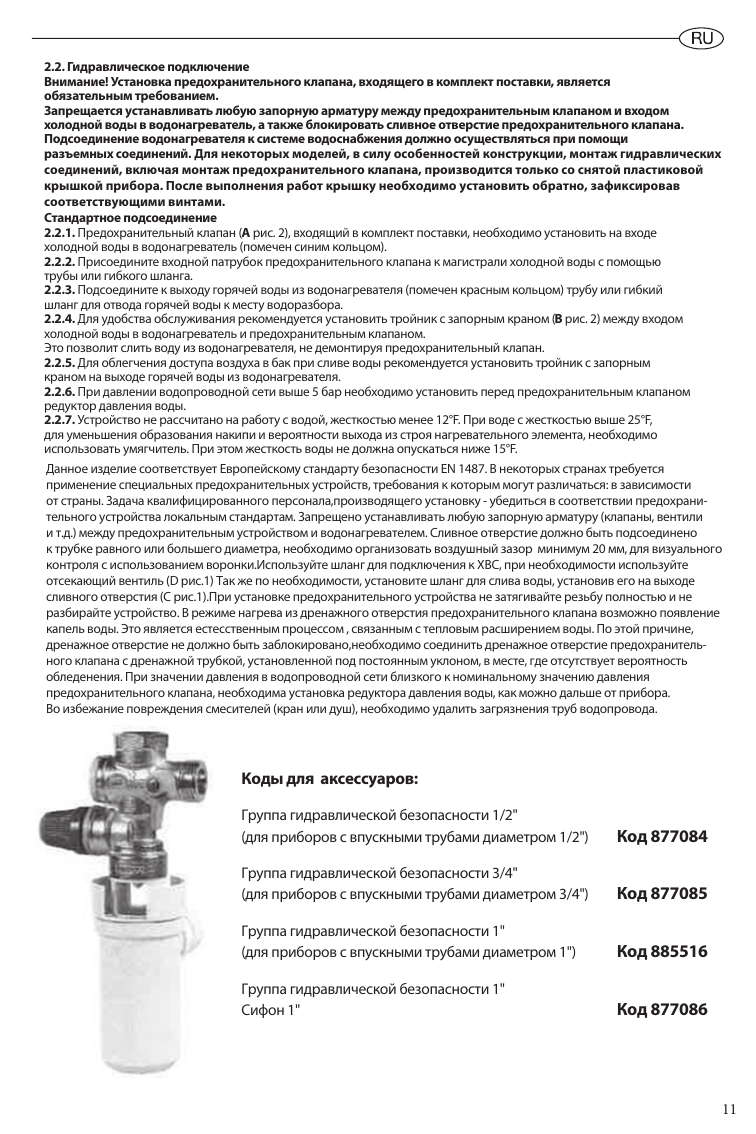

Это позволит
2.2.6. слить воду
При давлении из водонагревателя,
водопроводной сети выше не демонтируя предохранительный
5 бар необходимо клапан.предохранительным клапаном
установить перед
2.2.5. Для для
редуктор облегчения
понижения доступа воздуха в...
