Инструкция для Elitech ETC-974

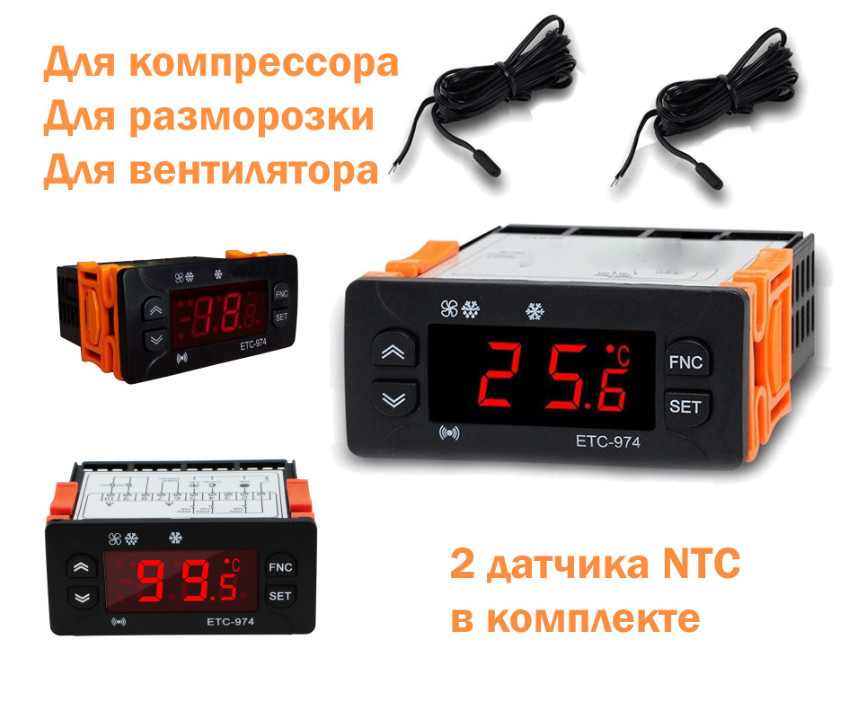

Контроллер ETC-974 предназначен для управления работой вентилируемых и статических воздухоохладителей, а также холодильных камер со статическим или принудительным обдувом воздуха.

Устройство оснащено двумя датчиками температуры:

• датчик температуры в охлаждаемом объёме;
• датчик температуры испарителя (поддерживает NTC и PTC).

Также контроллер имеет три реле:

• реле управления компрессором (включение/выключение);
• реле управления вентиляторами испарителя;
• реле управления электрической оттайкой.

Параметры электропитания: 230В (±10%), 50/60 Гц.

Потребляемая электрическая мощность: 3,0 ВА;

Исполнительный выход: 3 реле:

• Реле «компрессора»: 1НО (нормально открытая группа контактов), 10 А / 250в;
• Реле «вентилятора»: 1НО (нормально открытая группа контактов), 10 А / 250в;
• Реле «разморозки»: 1НО + 1НЗ (нормально открытая и закрытая группы контактов), каждая группа: 10 А / 250в;

• вход датчика pb 1 - температура охлаждаемого объёма (NTC или PTC - выбирается параметром).
• вход датчика pb 2 - температура испарителя (ВОП) (NTC или PTC - выбирается параметром).

Диапазон контроля температур: -50 ÷ 140°С;

NTC-датчик: -50,0°С ...+ 120,0°С; PTC-датчик: - 50,0°С ...+150,0°С;

Точность: не менее 0,5% от шкалы+1цифра. NTC-датчик: ± 0,5°С; PTC-датчик: ±1,0°С;

Разрешение экрана: 1°С или 1,0°С (с возможностью переключения между десятичным и целым округлённым числом);

Длина провода датчика в комплекте: 2,0 метра (возможность самостоятельного удлинения до 50,0 м.);

Размеры прибора: передняя панель 77,0 x 34,5мм; глубина 58,0 мм;

Монтаж: шаблон отверстия в панели — 71,0 x 29,0 мм;

Параметры среды применения: -5,0°С ~ +55,0°С; относительная влажность: 10% ~ 90% RH, без конденсата;

Параметры среды хранения: -30,0°С ~ +85,0°С; относительная влажность: 10% ~ 90% RH, без конденсата;

Защита передней панели: IP 65;

Корпус: полимерный пластик.

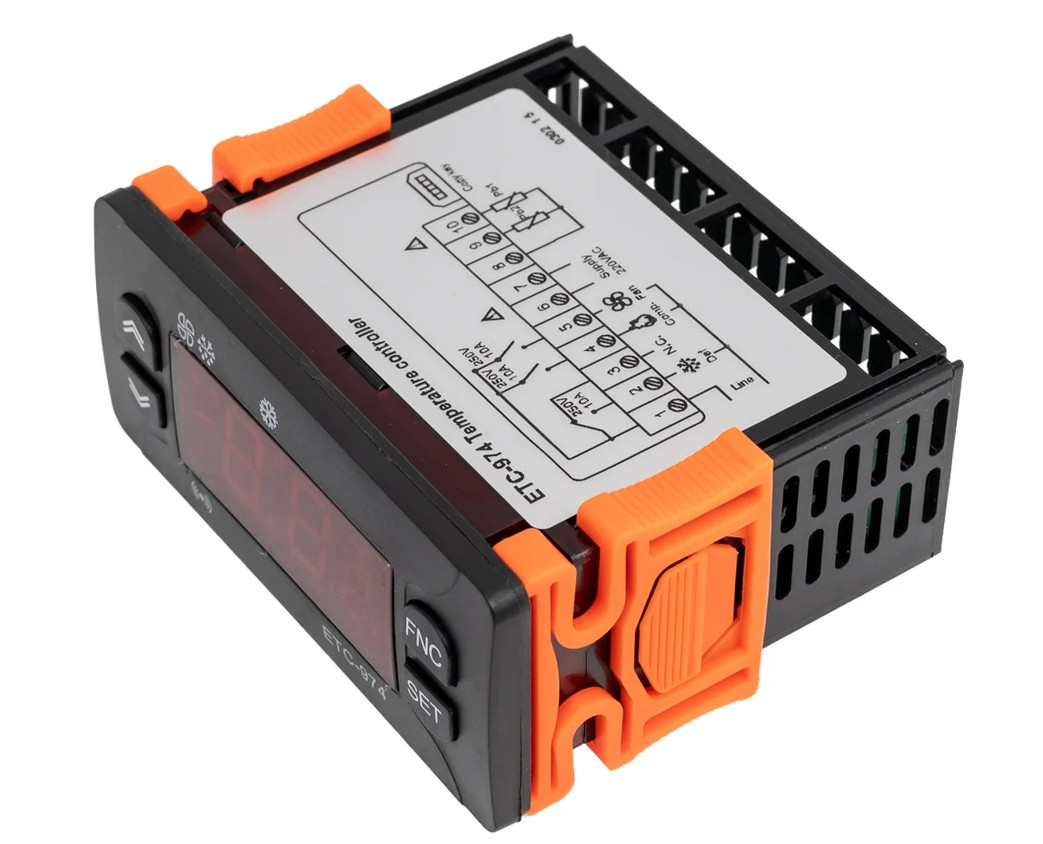

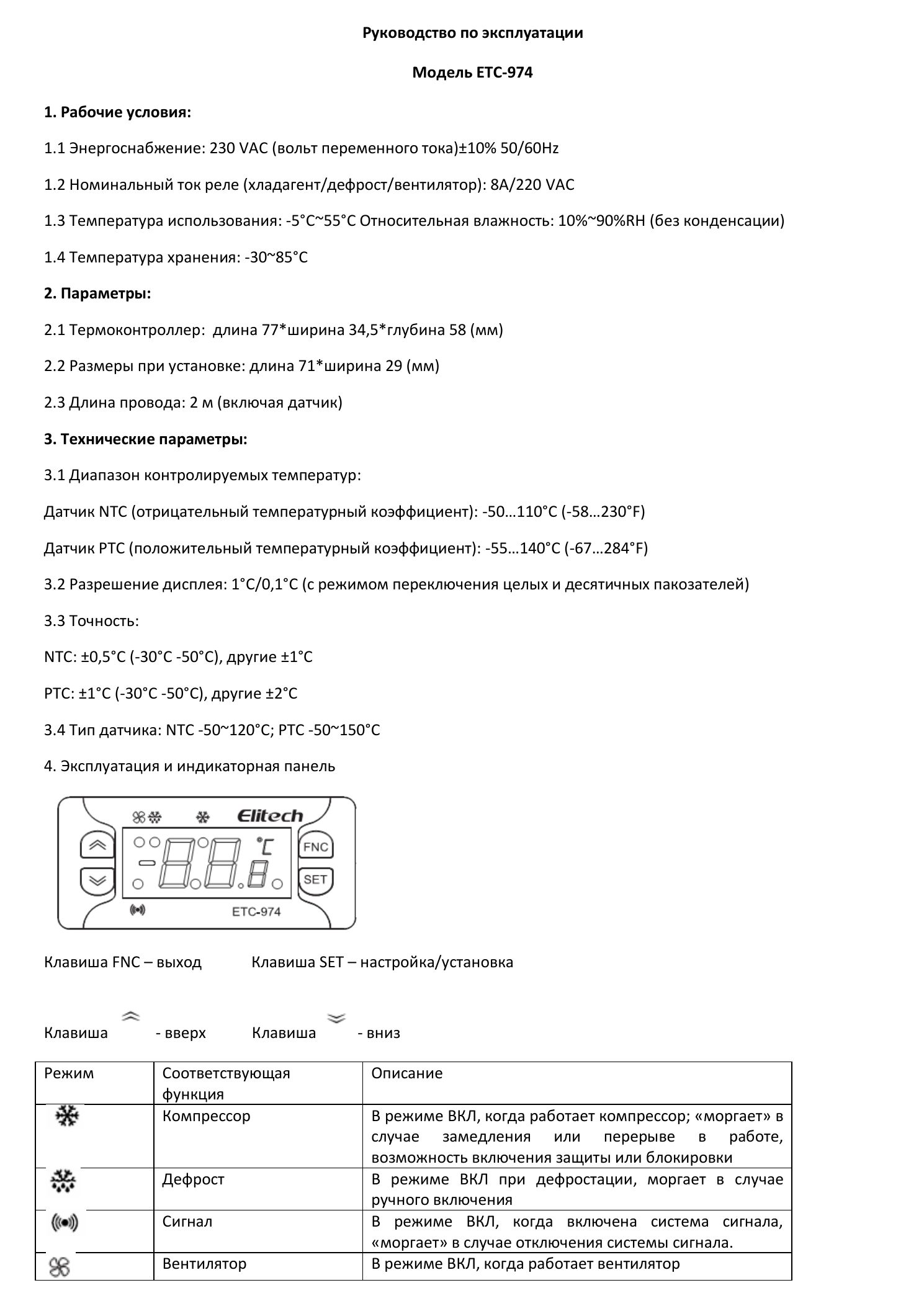

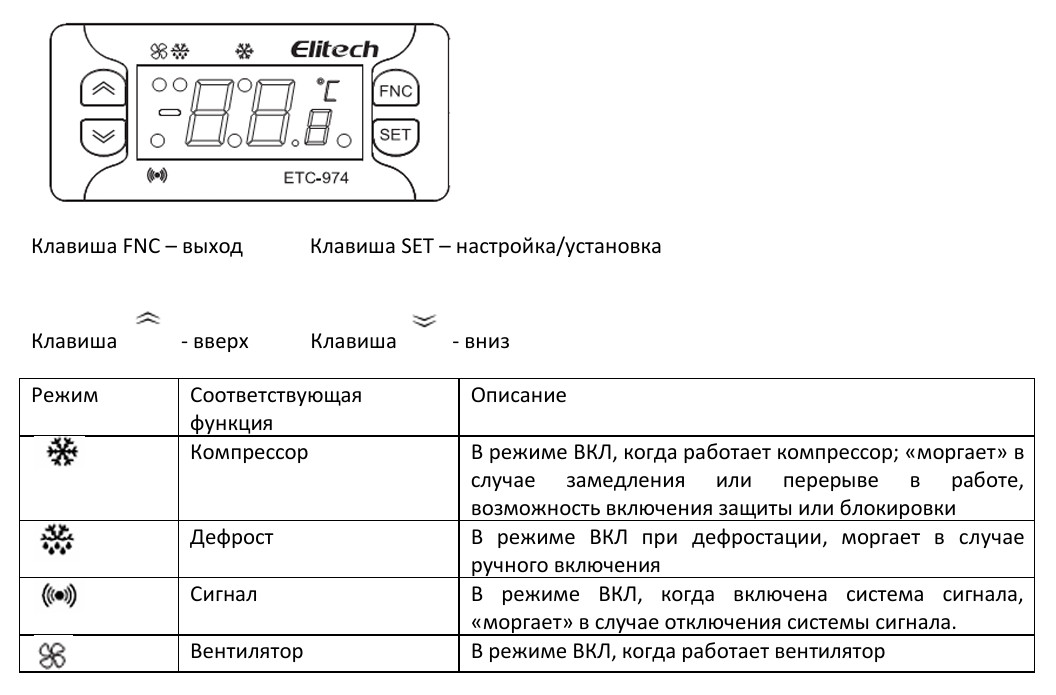

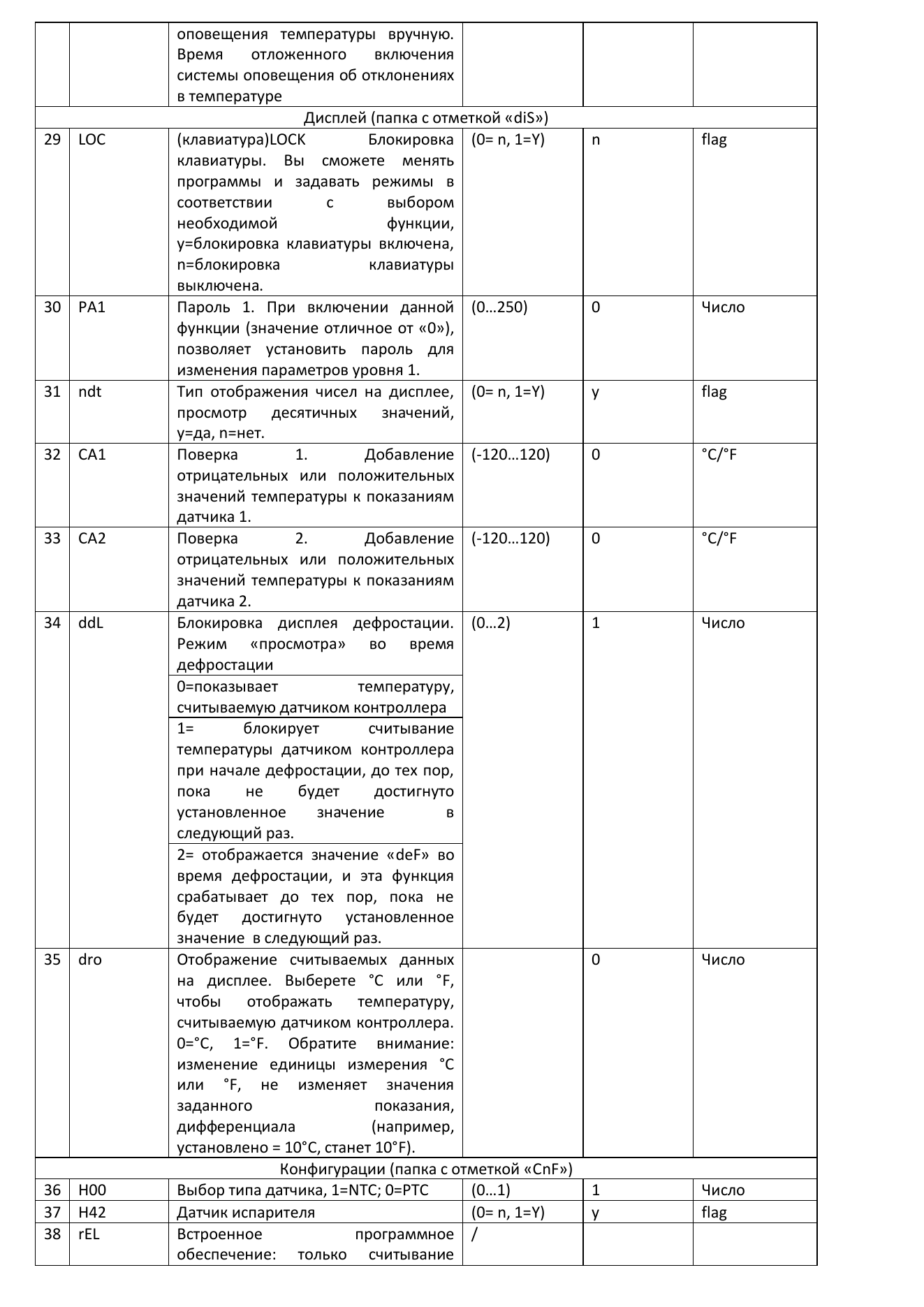

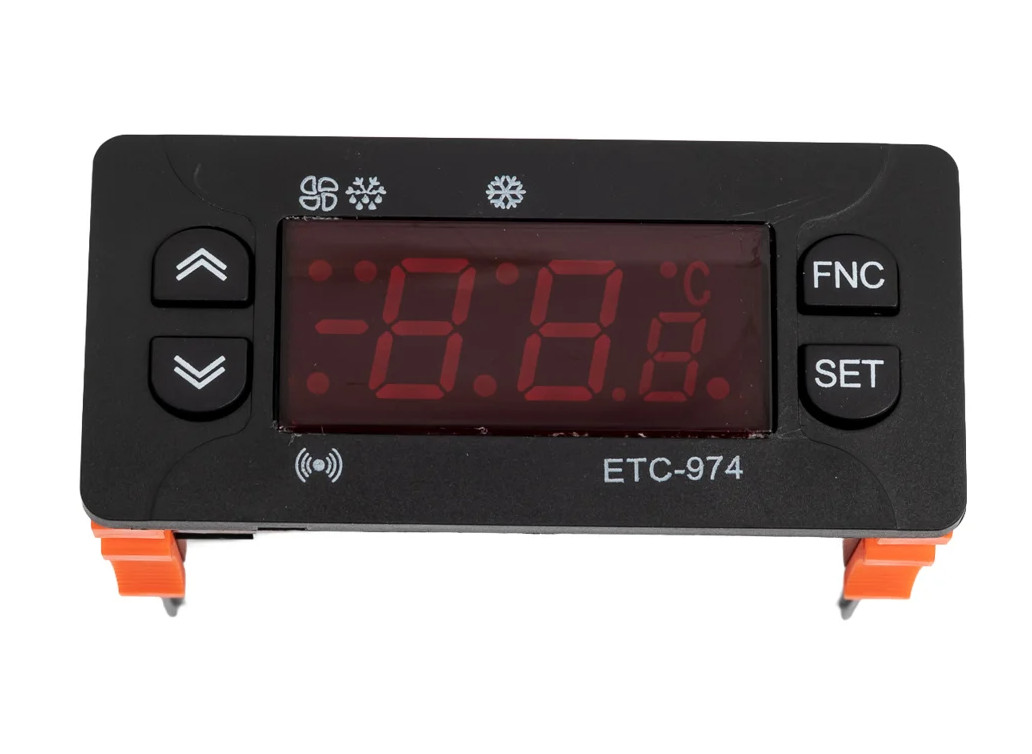

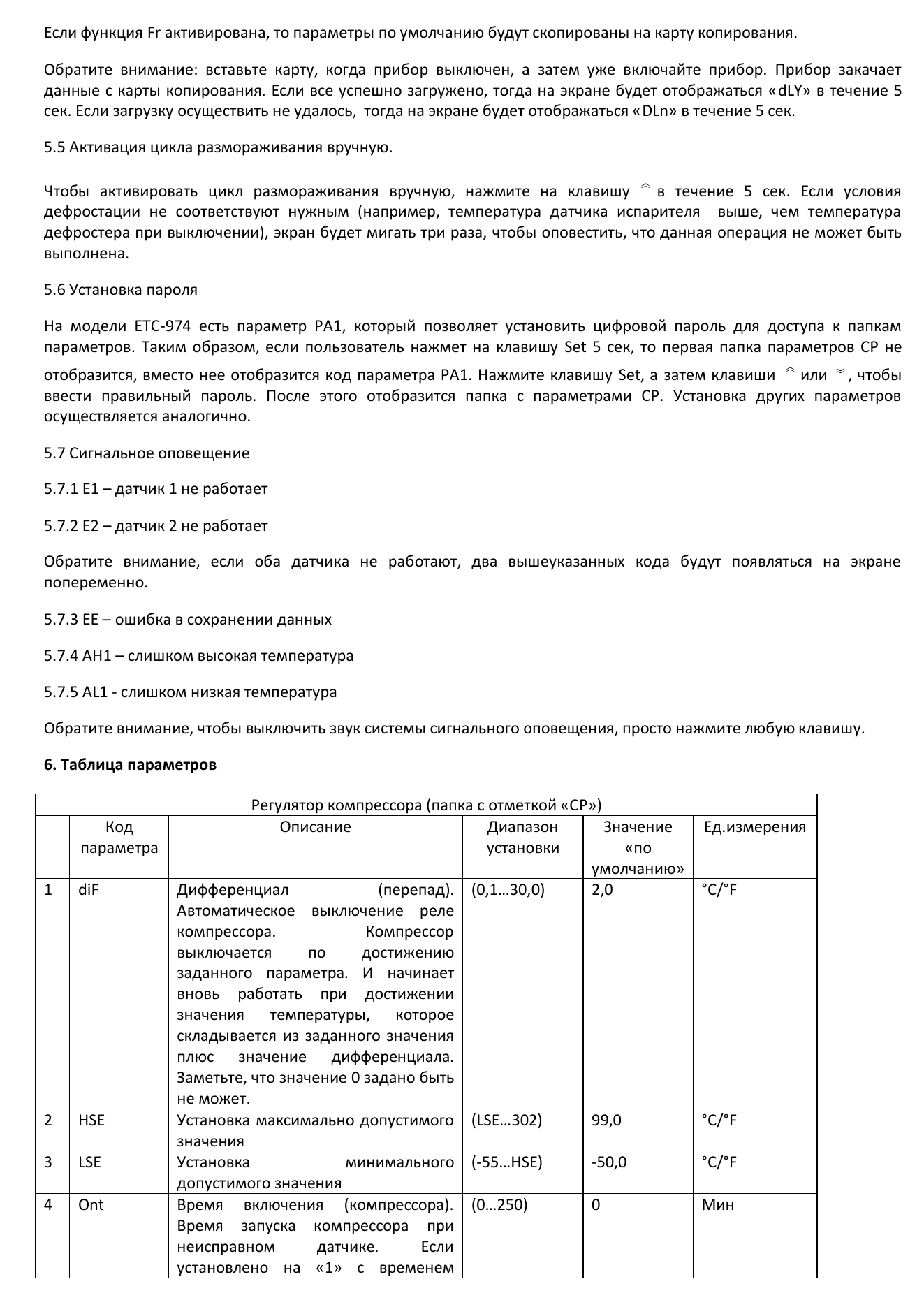

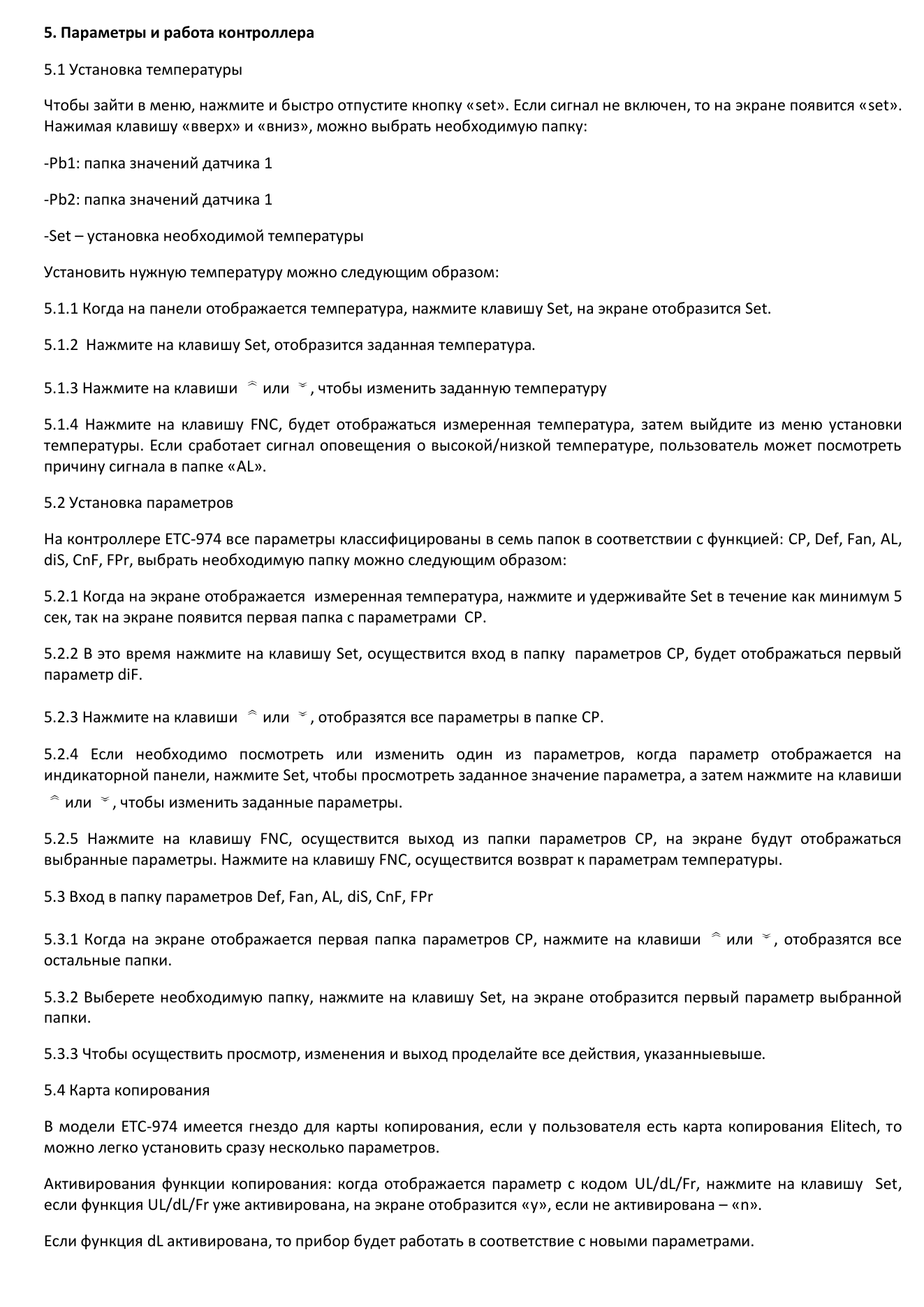

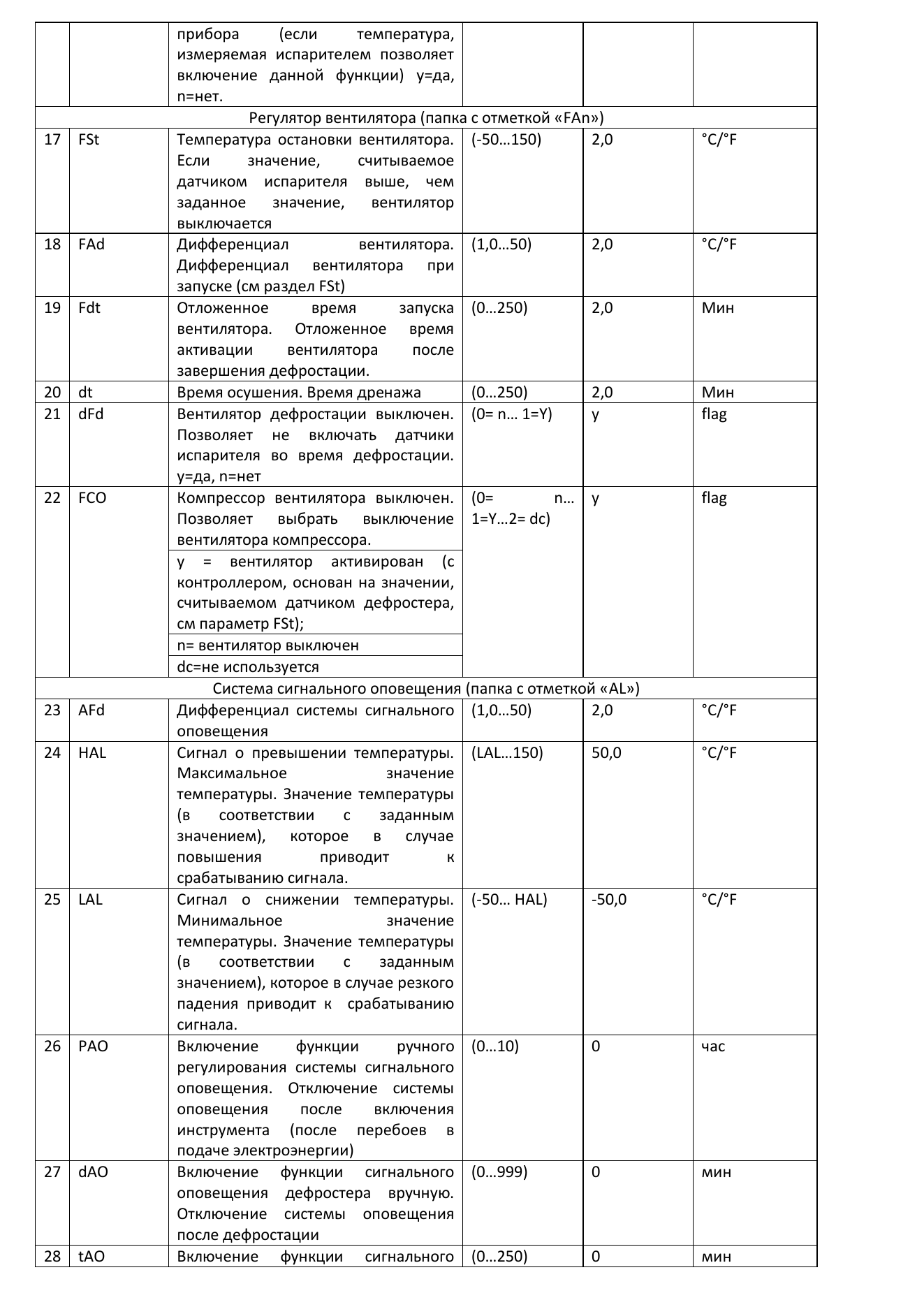

Эксплуатация и индикаторная панель

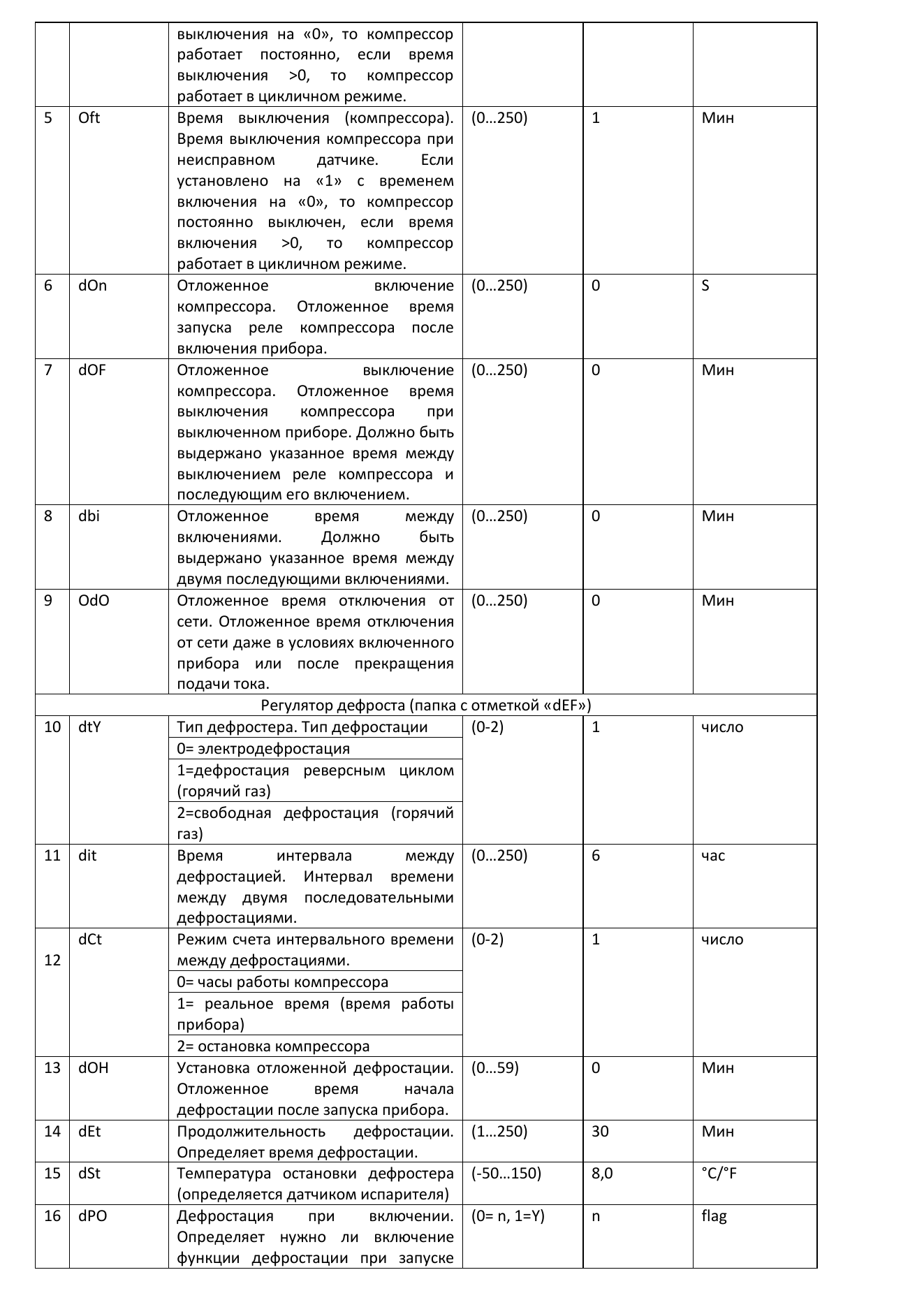

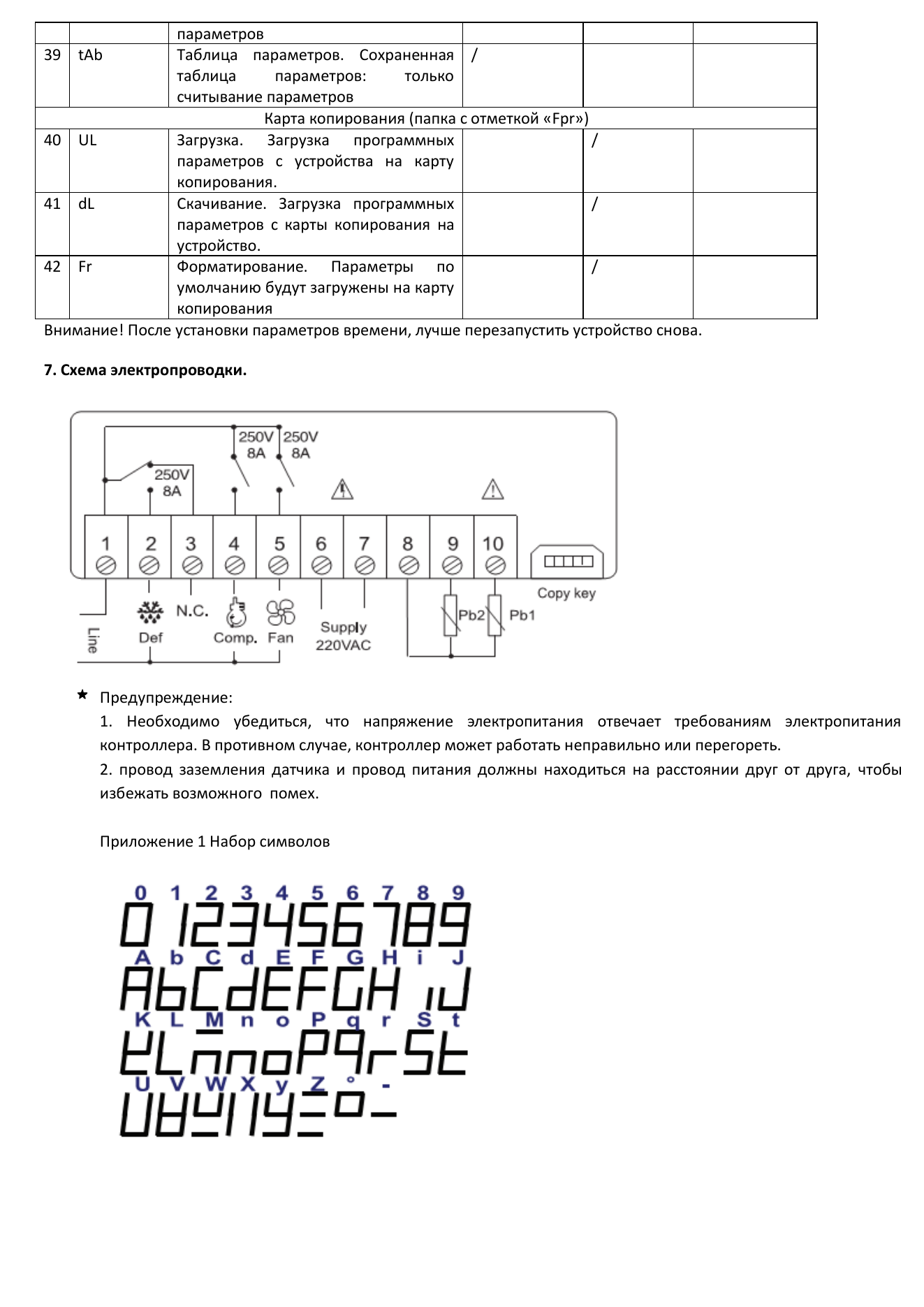

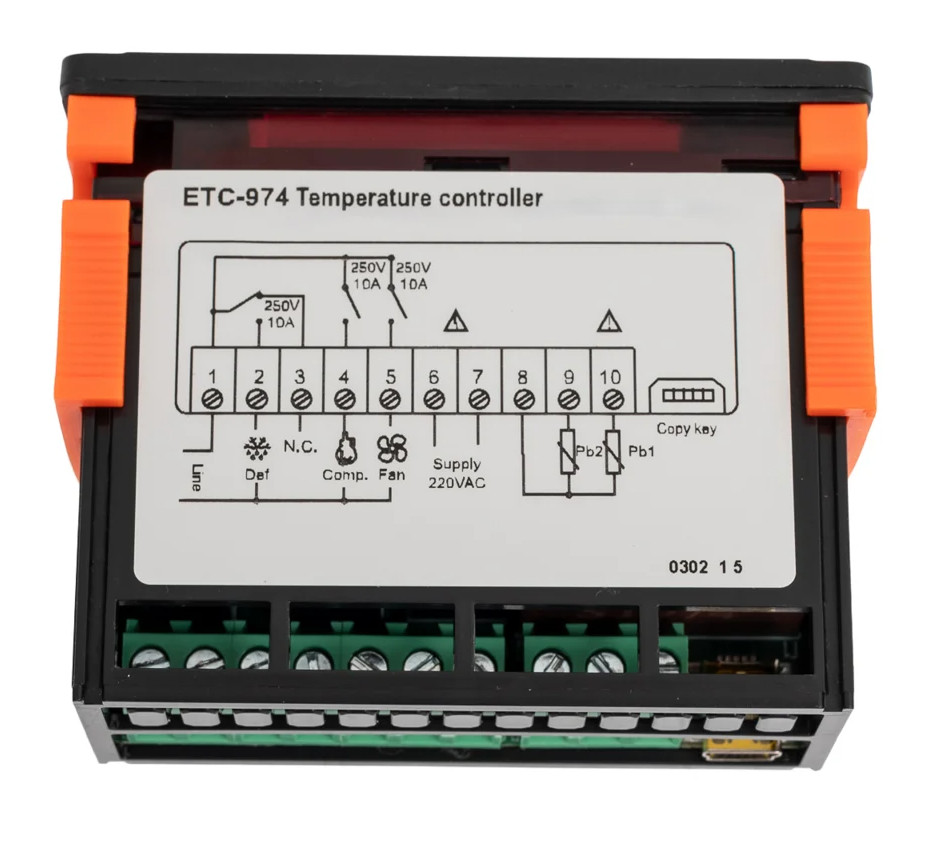

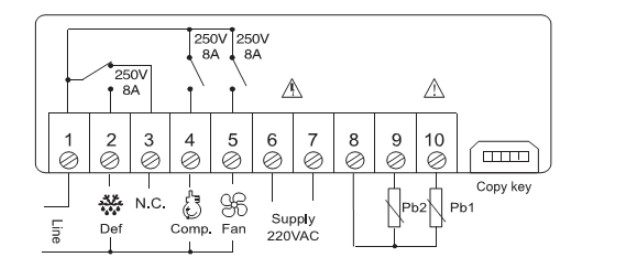

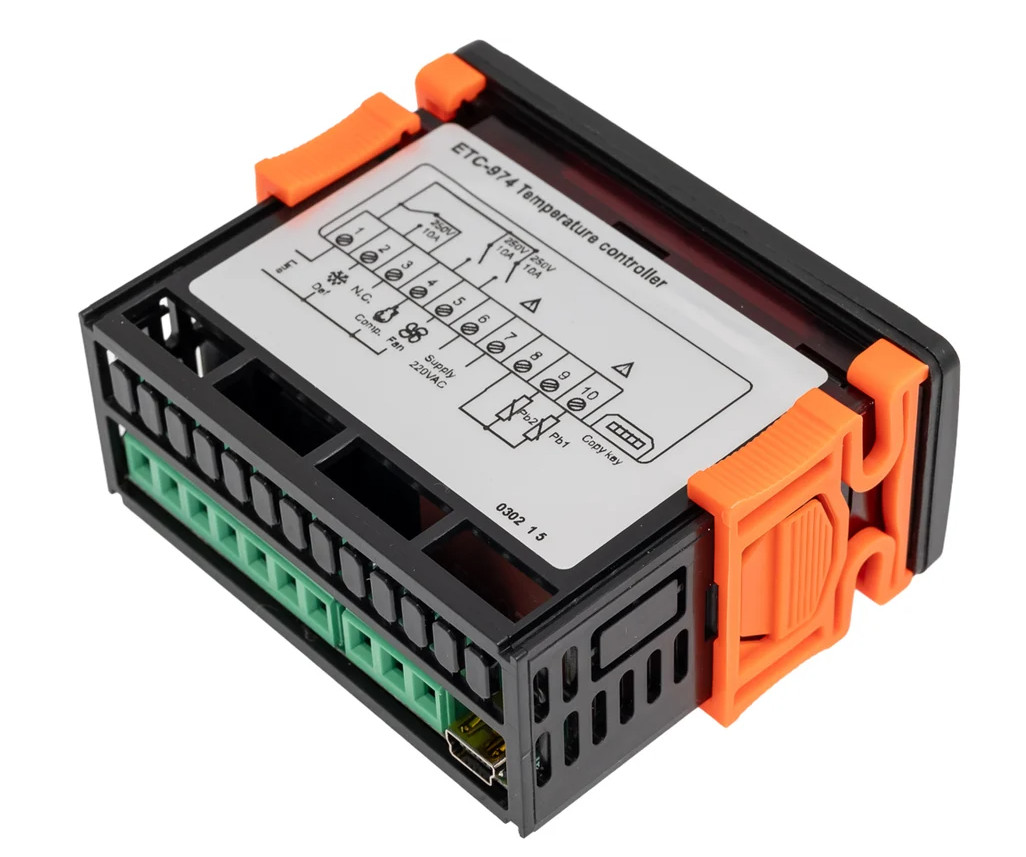

Схема электропроводки

Предупреждение:

1. Необходимо убедиться, что напряжение электропитания отвечает требованиям электропитания контроллера. В противном случае, контроллер может работать неправильно или перегореть.
2. провод заземления датчика и провод питания должны находиться на расстоянии друг от друга, чтобы избежать возможного помех.
