Руководство пользователя для Pioneer DEH-S1250UB

- полное руководство по эксплуатации

Модель: DEH-S1250UB

Pioneer DEH-S1250UB

Автомагнитолы


Инструкция по эксплуатации для Pioneer DEH-S1250UB на русском языке

Размер файла: (1.84 mb)
Производитель: PIONEER
Просмотров: 22
📸 Дополнительные изображения:

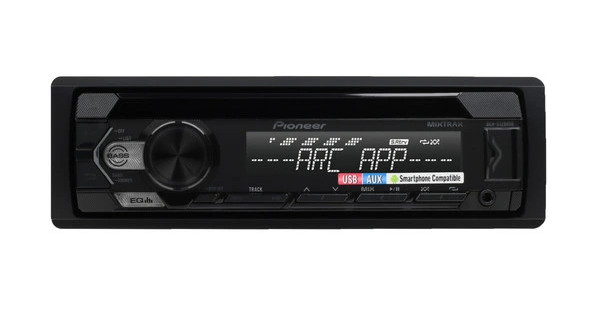

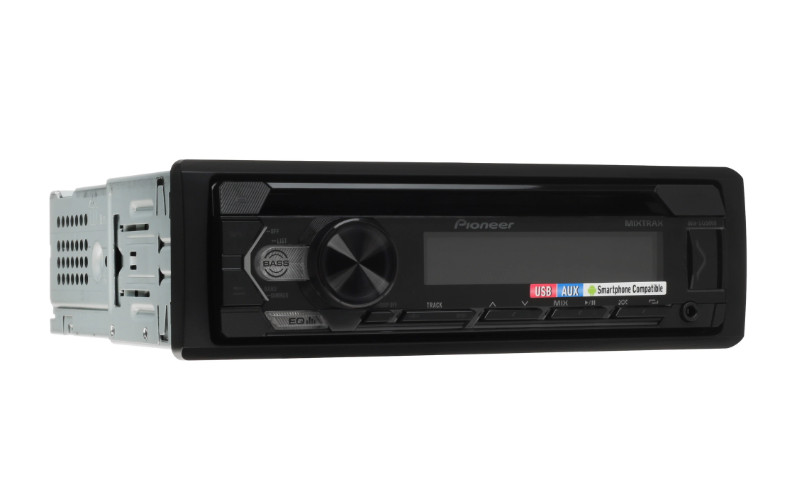

Автомагнитола Pioneer DEH-S1250UB поддерживает управление с руля, благодаря чему вы можете комфортно настраивать громкость, переключать треки и радиостанции с помощью мультимедийных кнопок на рулевом колесе, не отвлекаясь от дороги.

Модель оснащена встроенным FM-тюнером с возможностью сохранения до 36 любимых радиостанций. Большой сегментный дисплей с белой подсветкой и удобная кнопочная панель обеспечивают простое и интуитивное управление устройством.

На передней панели расположены интерфейсы USB и AUX для быстрого подключения флешек и других устройств, а также кард-ридер для чтения карт памяти. Автопроигрыватель воспроизводит аудио с компакт-дисков CD, CD-R и CD-RW.

Четырёхканальный усилитель с общей мощностью 200 Вт обеспечивает мощный, чистый и детализированный звук в диапазоне частот 30–15000 Гц. Для тонкой настройки звучания предусмотрен 5-полосный графический эквалайзер.

Первые 12 страниц

Извлечено автоматически
СТРАНИЦА PDF

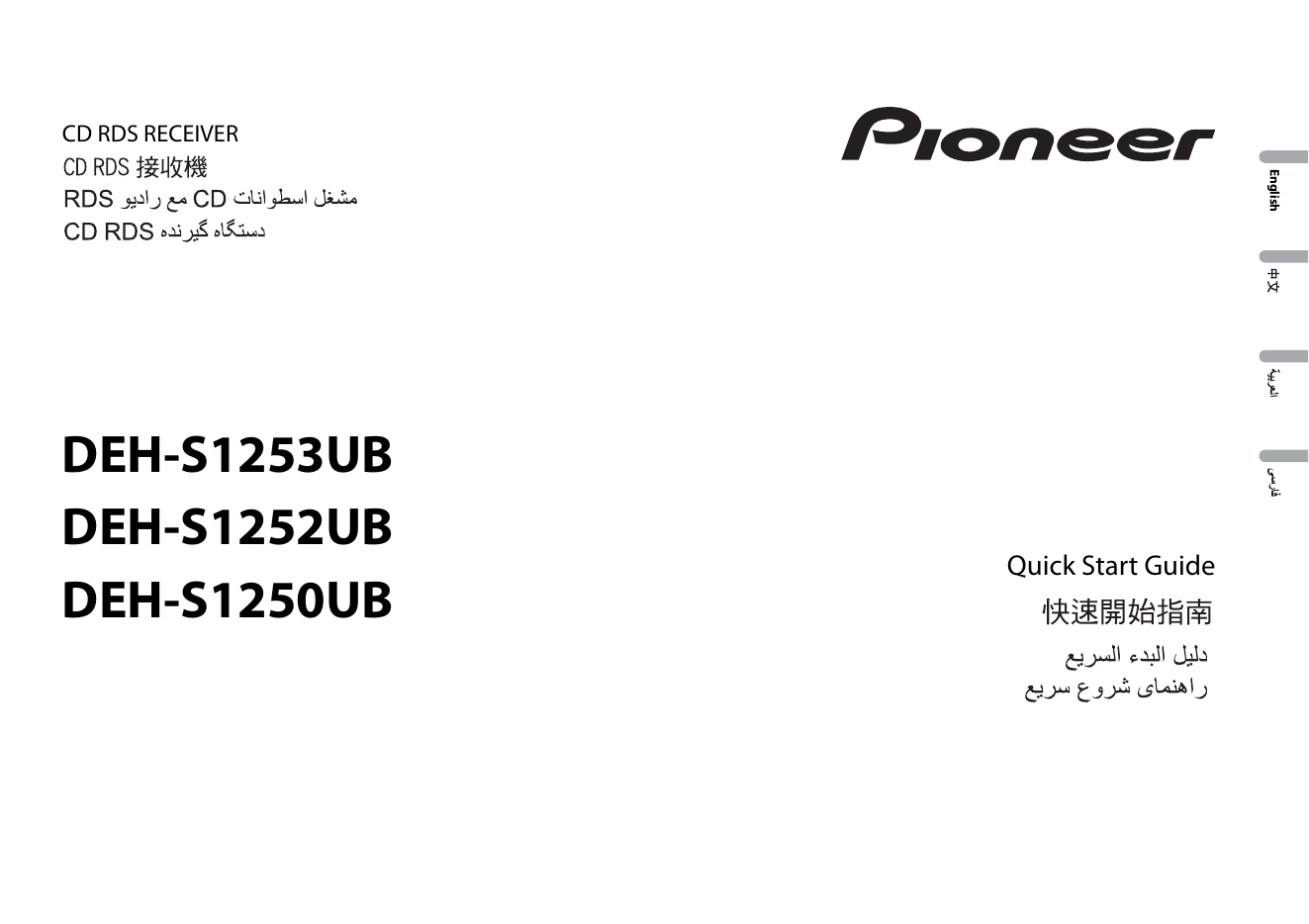

Страница 1
CD RDS RECEIVER

English
DEH-S1253UB
DEH-S1252UB
Quick Start Guide
DEH-S1250UB
Перейти на страницу
СТРАНИЦА PDF

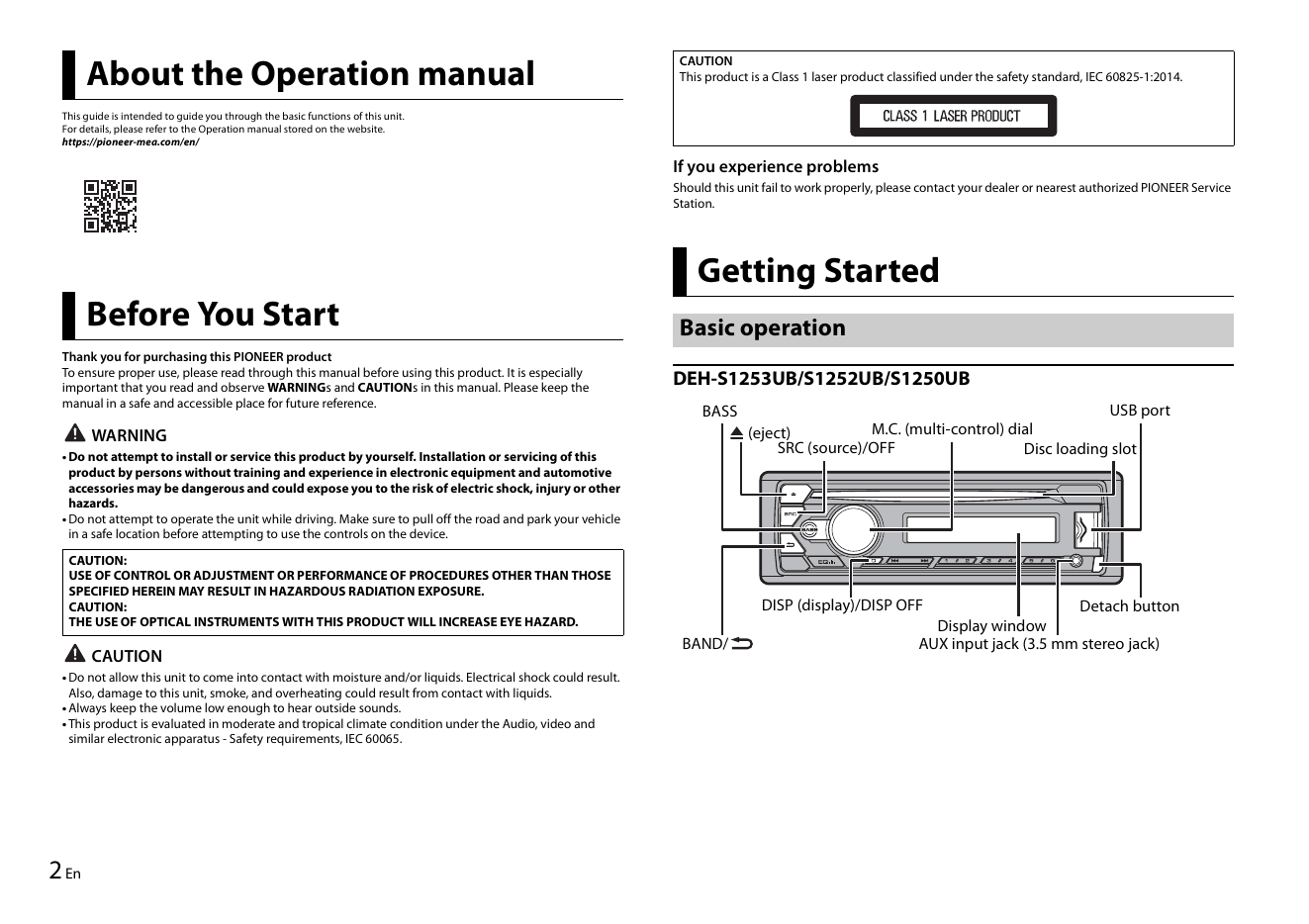

Страница 2
CAUTION
About the Operation manual This product is a Class 1 laser product classified under the safety standard, IEC 60825-1:2014.

This guide is intended to guide you through the basic functions of this unit.
For details, please refer to the Operati...
Перейти на страницу
СТРАНИЦА PDF

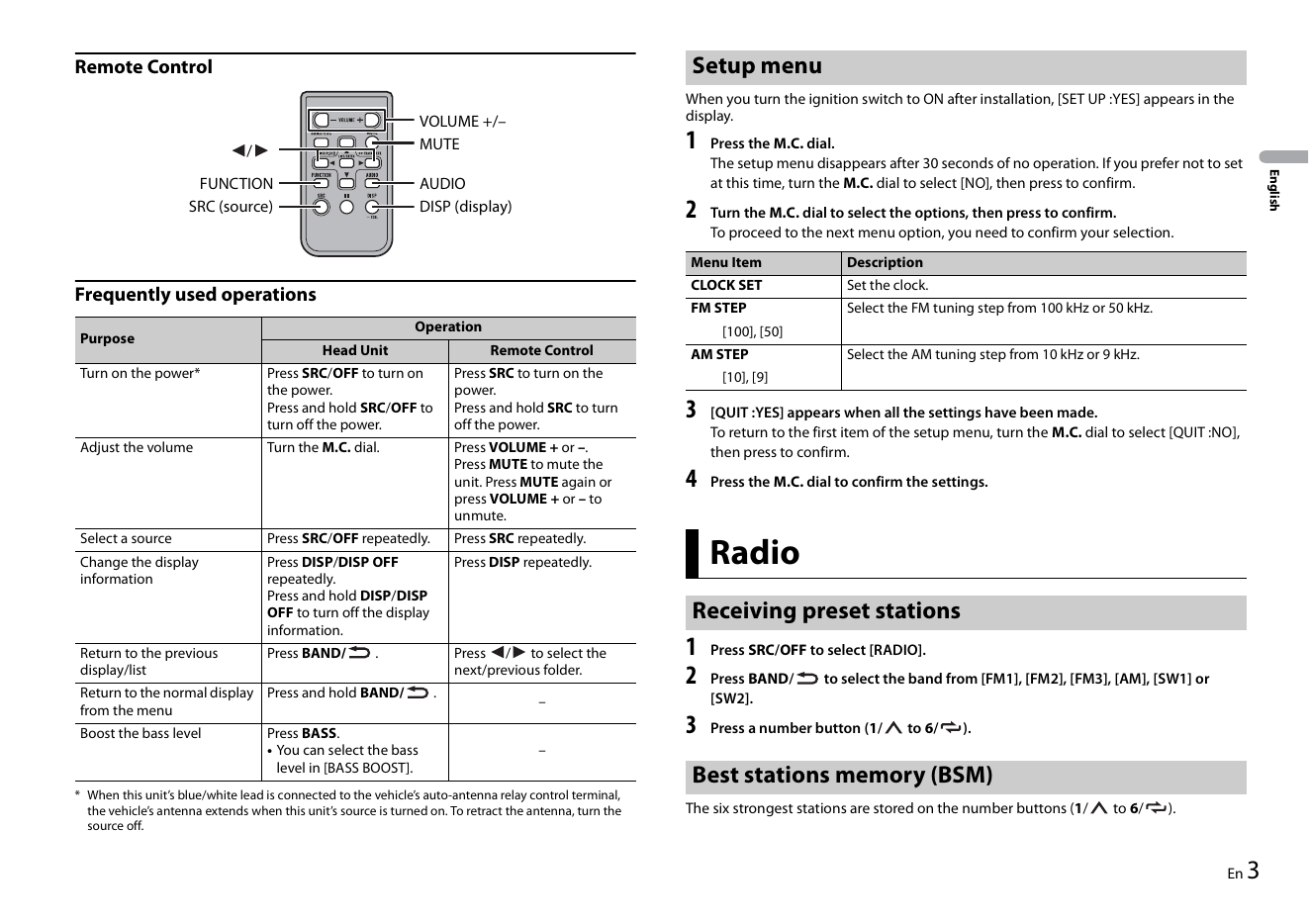

Страница 3
Remote Control Setup menu
When you turn the ignition switch to ON after installation, [SET UP :YES] appears in the
VOLUME +/– display.

/ MUTE 1 Press the M.C. dial.
The setup menu disappears after 30 seconds of no operation. If you prefer not to set...
Перейти на страницу
СТРАНИЦА PDF

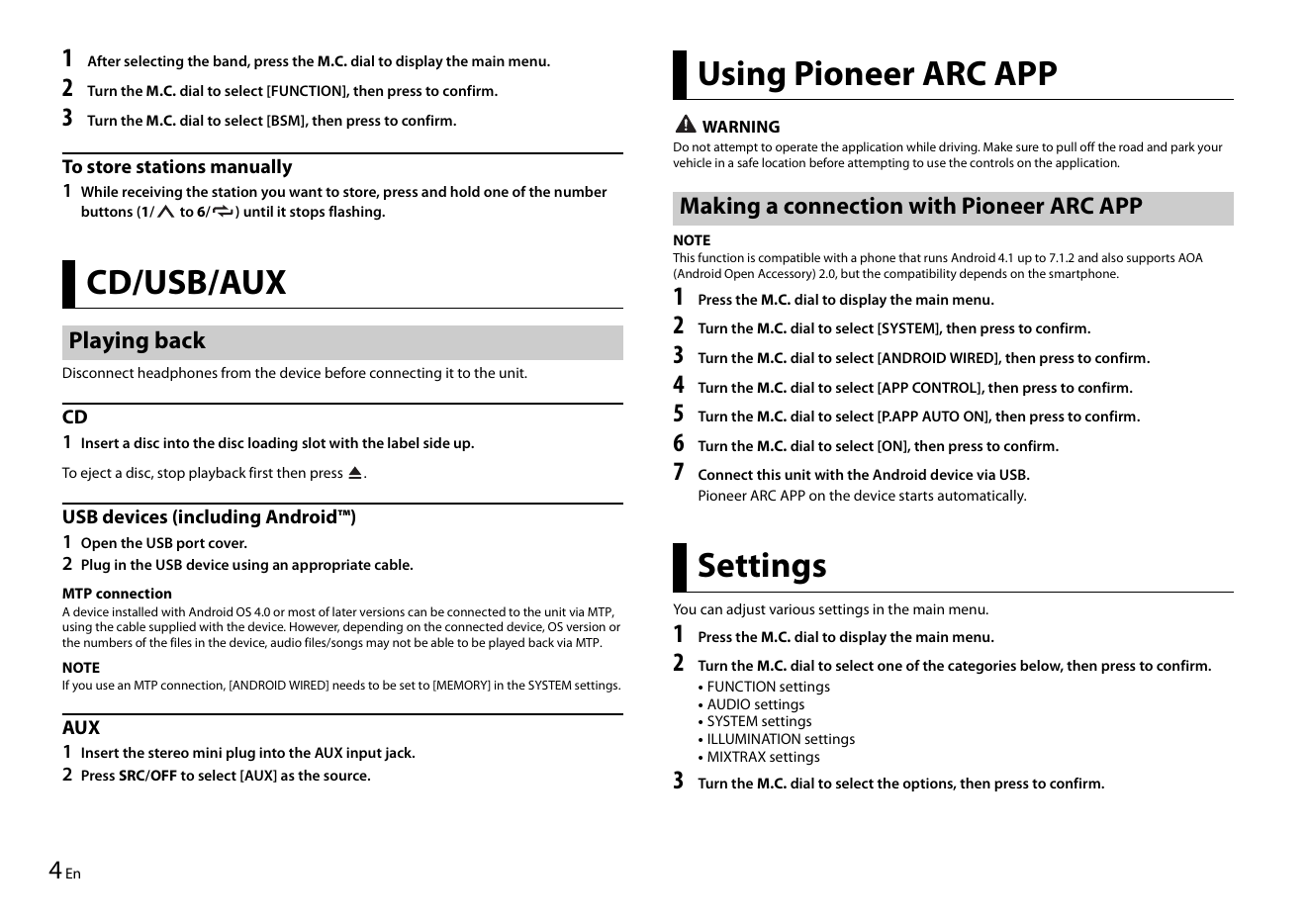

Страница 4
1 After selecting the band, press the M.C. dial to display the main menu.
2 Turn the M.C. dial to select [FUNCTION], then press to confirm. Using Pioneer ARC APP
3 Turn the M.C. dial to select [BSM], then press to confirm. WARNING
Do not attempt to o...
Перейти на страницу
СТРАНИЦА PDF

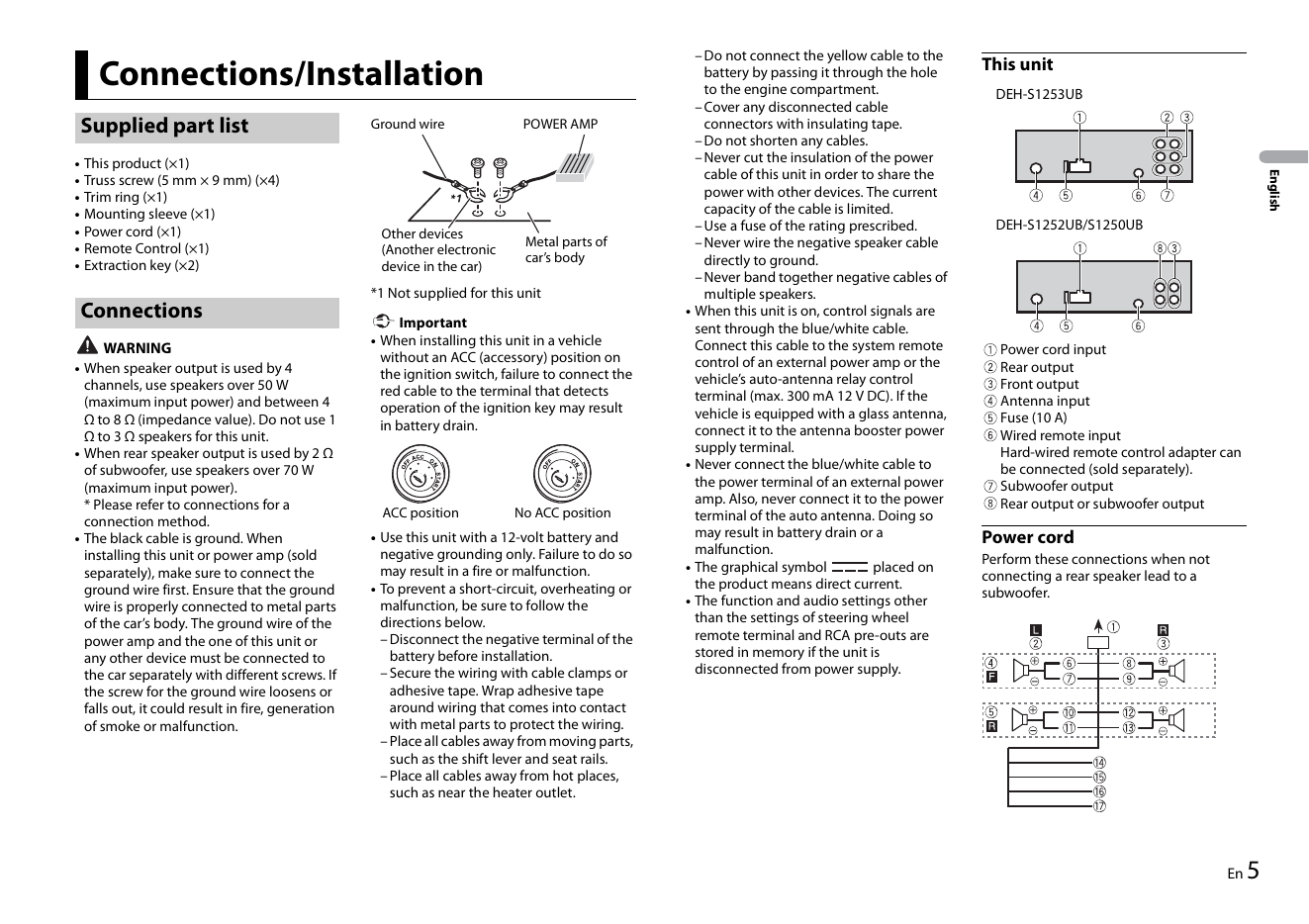

Страница 5
– Do not connect the yellow cable to the
This unit
Connections/Installation battery by passing it through the hole
to the engine compartment. DEH-S1253UB
– Cover any disconnected cable
Supplied part list Ground wire POWER AMP connectors with insulati...
Перейти на страницу
СТРАНИЦА PDF

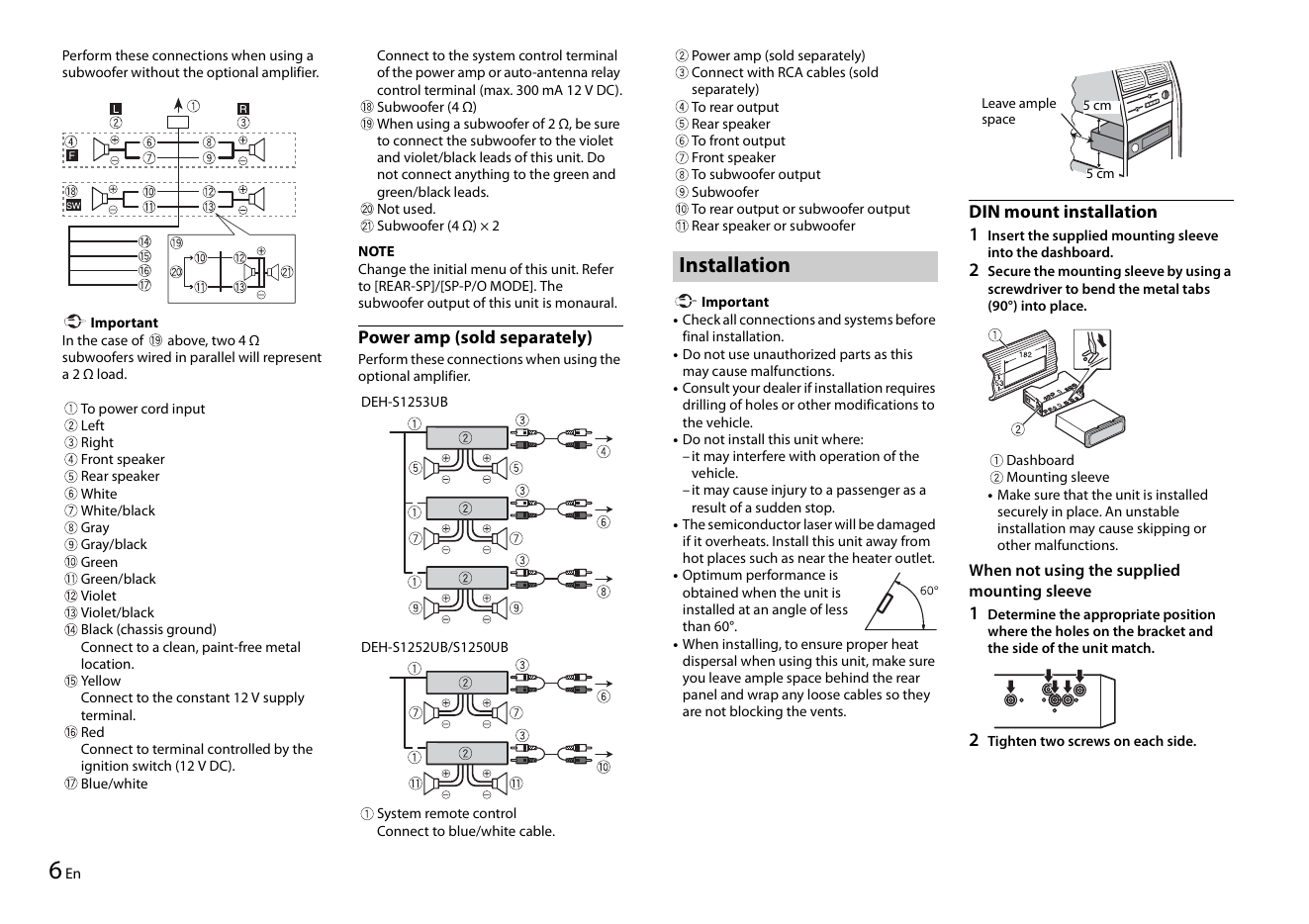

Страница 6
Perform these connections when using a Connect to the system control terminal Power amp (sold separately)
subwoofer without the optional amplifier. of the power amp or auto-antenna relay Connect with RCA cables (sold
control terminal (max. 300 mA 12 ...
Перейти на страницу
СТРАНИЦА PDF

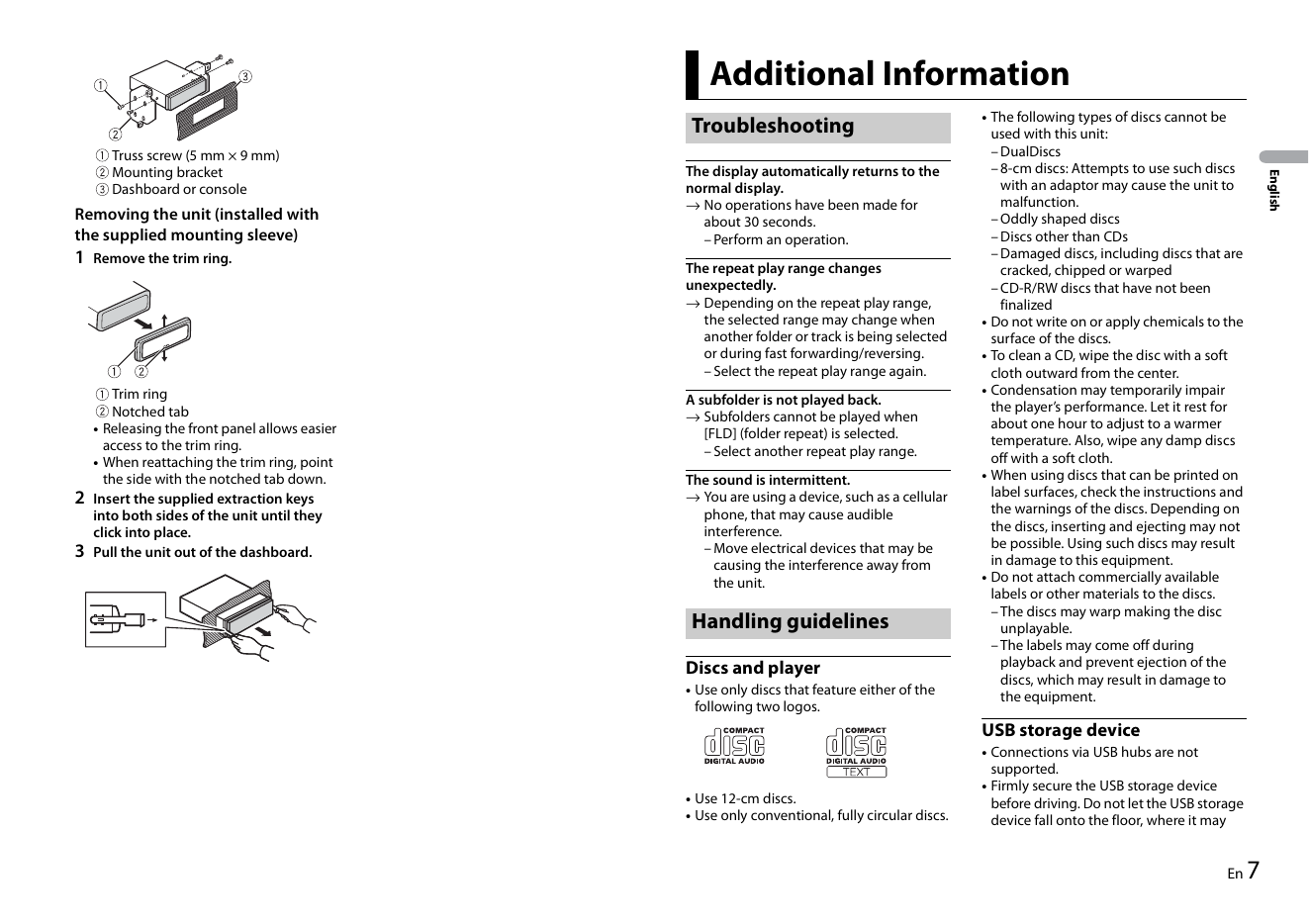

Страница 7
Additional Information
• The following types of discs cannot be
Troubleshooting used with this unit:
Truss screw (5 mm × 9 mm) – DualDiscs
Mounting bracket The display automatically returns to the – 8-cm discs: Attempts to use such discs

English
Das...
Перейти на страницу
СТРАНИЦА PDF

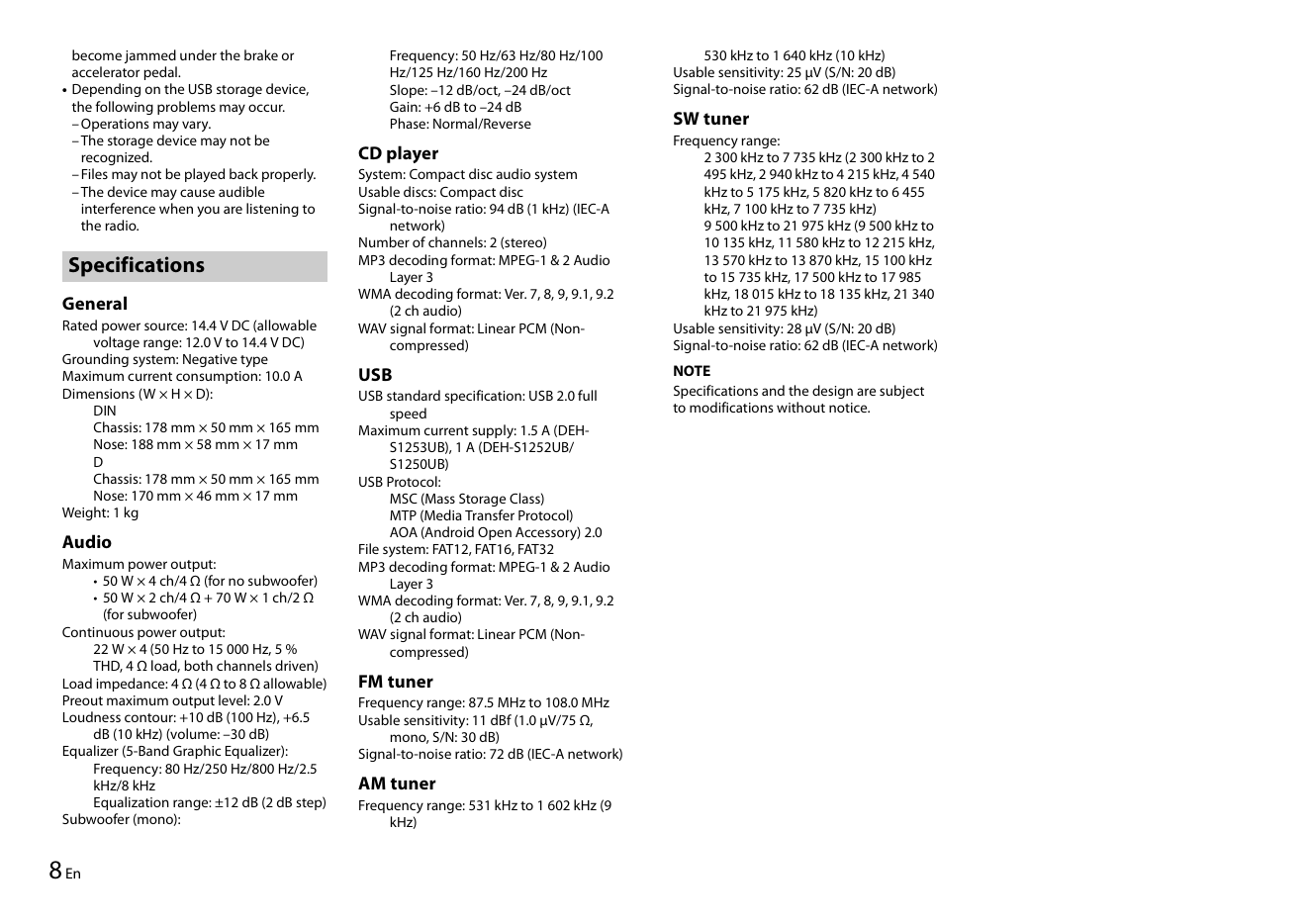

Страница 8
become jammed under the brake or Frequency: 50 Hz/63 Hz/80 Hz/100 530 kHz to 1 640 kHz (10 kHz)
accelerator pedal. Hz/125 Hz/160 Hz/200 Hz Usable sensitivity: 25 μV (S/N: 20 dB)
• Depending on the USB storage device, Slope: –12 dB/oct, –24 dB/oct Sig...
Перейти на страницу
СТРАНИЦА PDF
Страница 9
English

En
Перейти на страницу
СТРАНИЦА PDF

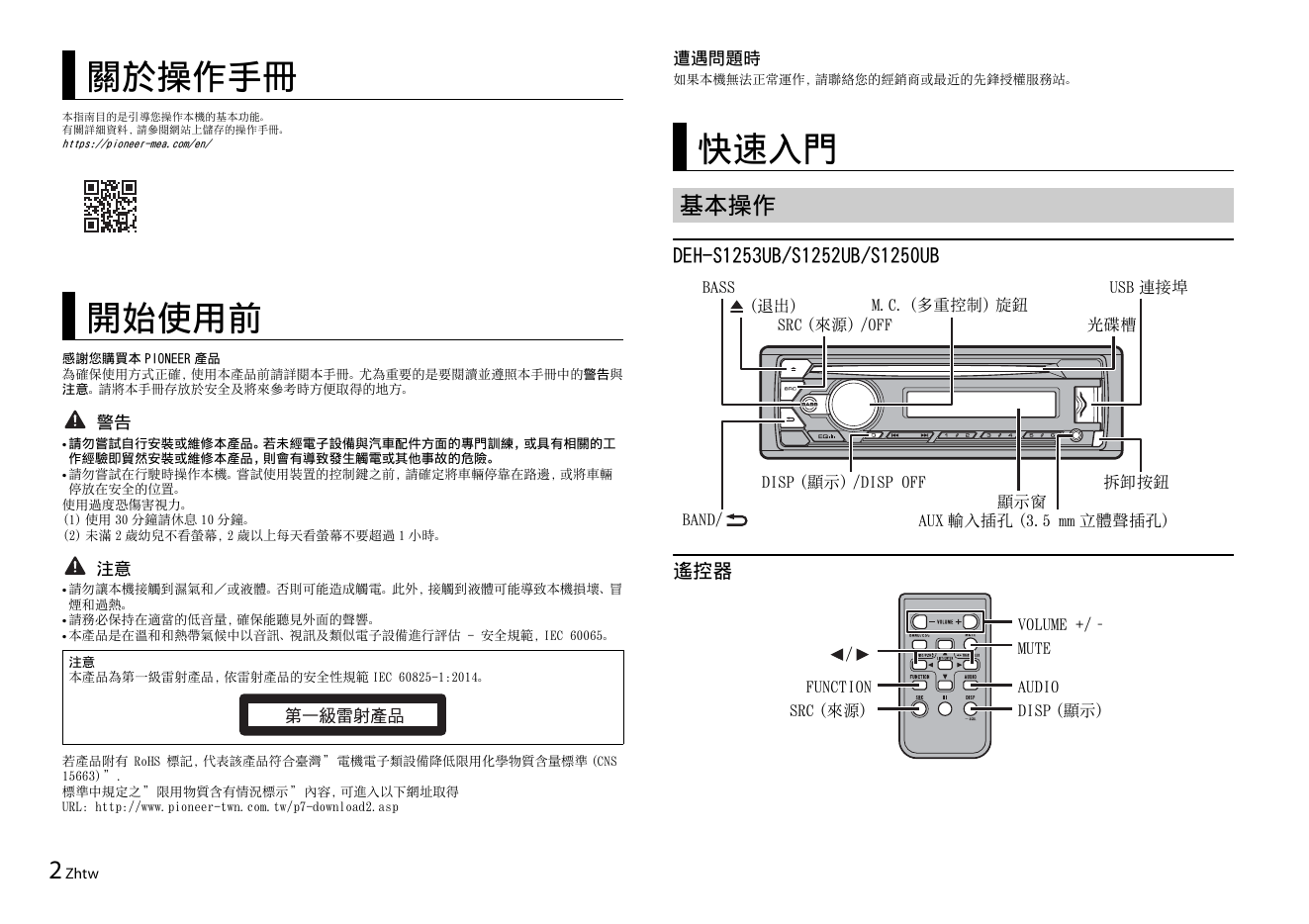

Страница 10
遭遇問題時
關於操作手冊 如果本機無法正常運作,請聯絡您的經銷商或最近的先鋒授權服務站。

本指南目的是引導您操作本機的基本功能。
有關詳細資料,請參閱網站上儲存的操作手冊。
https://pioneer-mea.com/en/
快速入門
基本操作

DEH-S1253UB/S1252UB/S1250UB
BASS USB 連接埠
(退出) M.C.(多重控制)旋鈕
開始使用前 SRC(來源)/OFF 光碟槽
感謝您購買本 PIONEER 產品
為確保使用方式正確,使用本產品前請詳閱本手冊。尤...
Перейти на страницу
СТРАНИЦА PDF

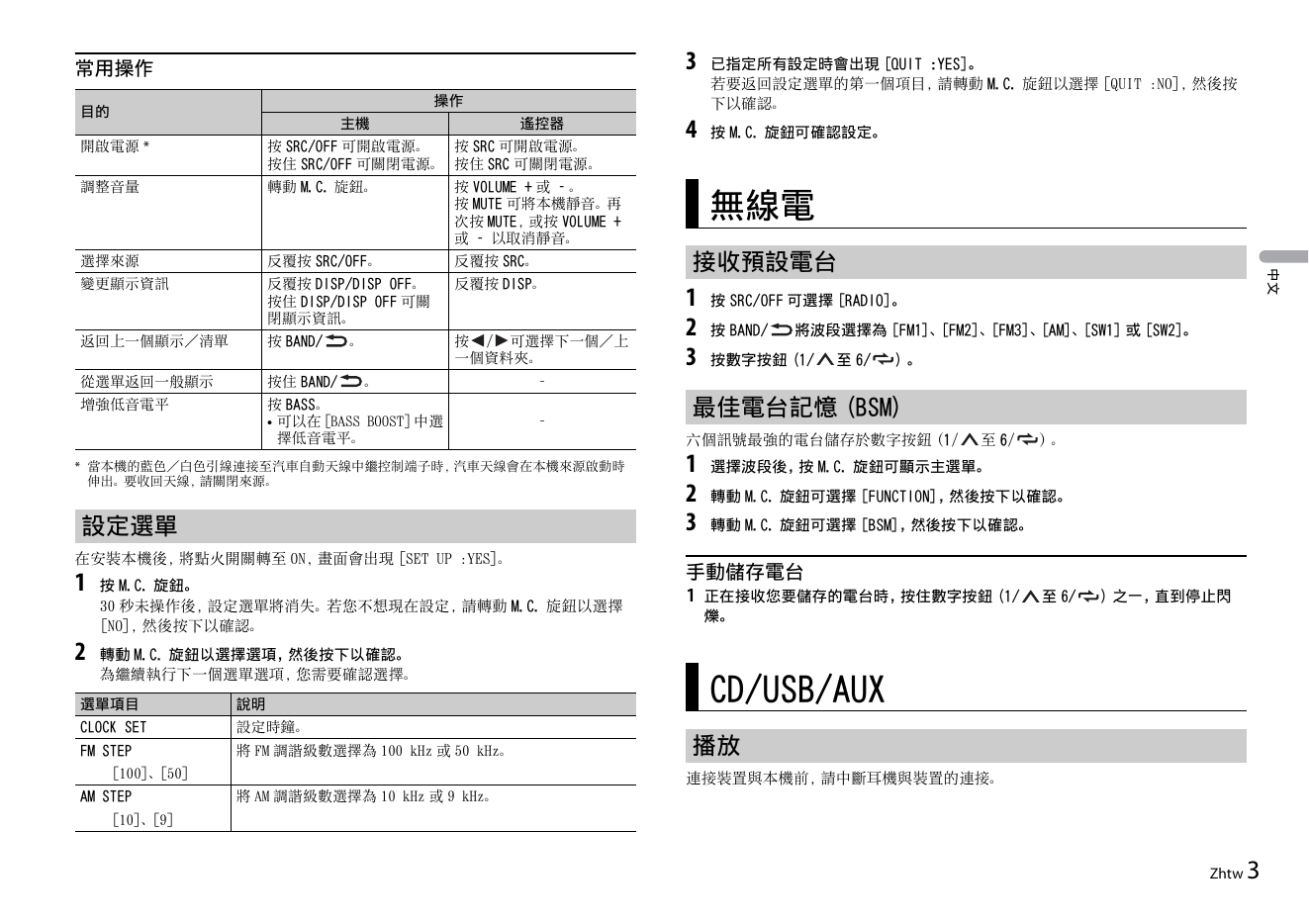

Страница 11
常用操作 3 已指定所有設定時會出現 [QUIT :YES]。
若要返回設定選單的第一個項目,請轉動 M.C. 旋鈕以選擇 [QUIT :NO],然後按
操作 下以確認。
目的
主機 遙控器
4 按 M.C. 旋鈕可確認設定。
開啟電源 * 按 SRC/OFF 可開啟電源。 按 SRC 可開啟電源。
按住 SRC/OFF 可關閉電源。 按住 SRC 可關閉電源。
調整音量 轉動 M.C. 旋鈕。 按 VOLUME + 或 –。
按 MUTE 可將本機靜音。再
次按 MUTE,或按 VOLUME ...
Перейти на страницу
СТРАНИЦА PDF

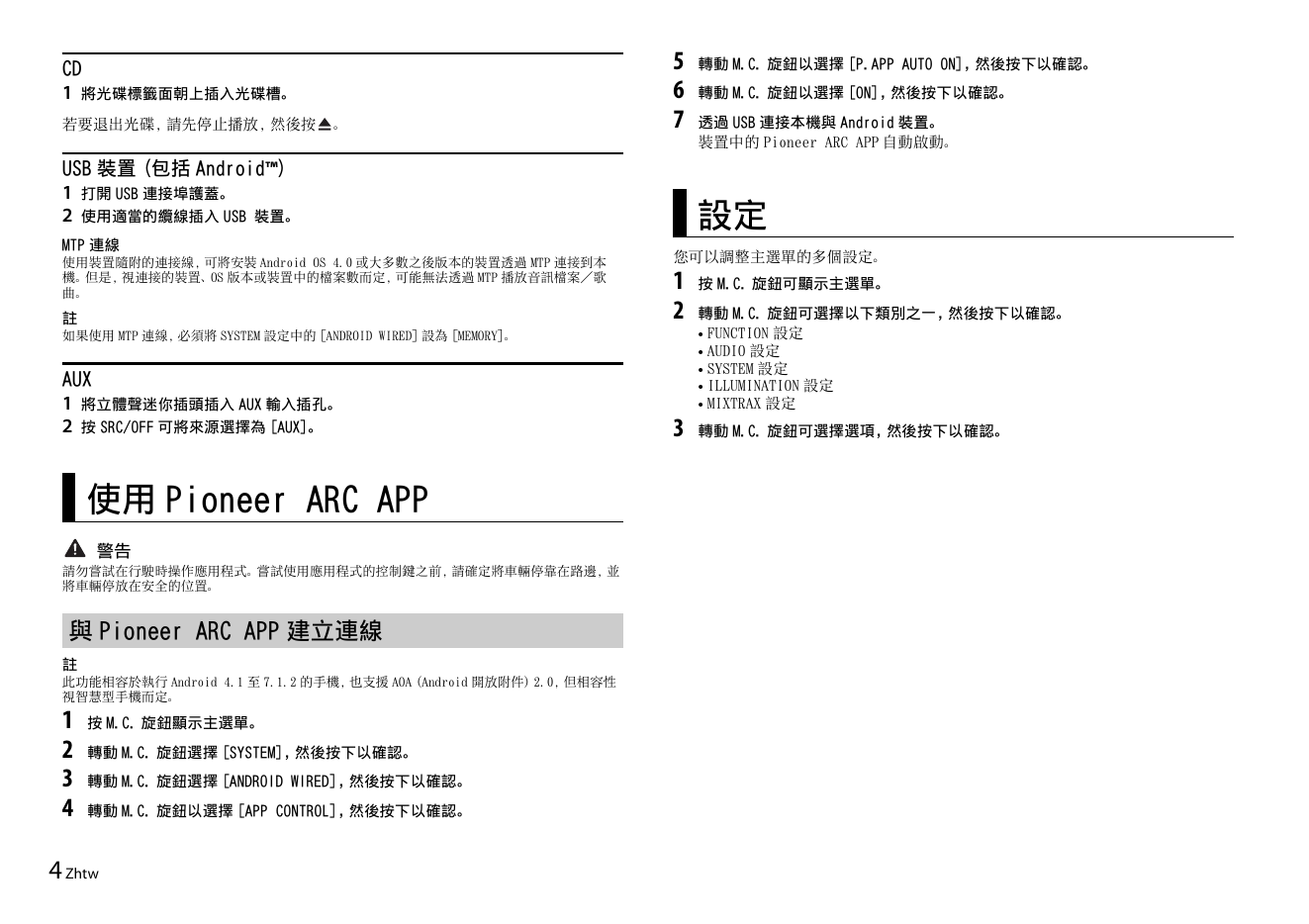

Страница 12
CD 5 轉動 M.C. 旋鈕以選擇 [P.APP AUTO ON],然後按下以確認。
1 將光碟標籤面朝上插入光碟槽。 6 轉動 M.C. 旋鈕以選擇 [ON],然後按下以確認。
若要退出光碟,請先停止播放,然後按 。 7 透過 USB 連接本機與 Android 裝置。
裝置中的 Pioneer ARC APP 自動啟動。
USB 裝置(包括 Android™)
1 打開 USB 連接埠護蓋。
2 使用適當的纜線插入 USB 裝置。 設定
MTP 連線
使用裝置隨附的連接線,可將安裝 And...
