Инструкция по эксплуатации для DEXP SH60-SVFB на русском языке
Размер файла: (1.23 mb) Производитель: DEXP Просмотров: 20
📸 Дополнительные изображения:

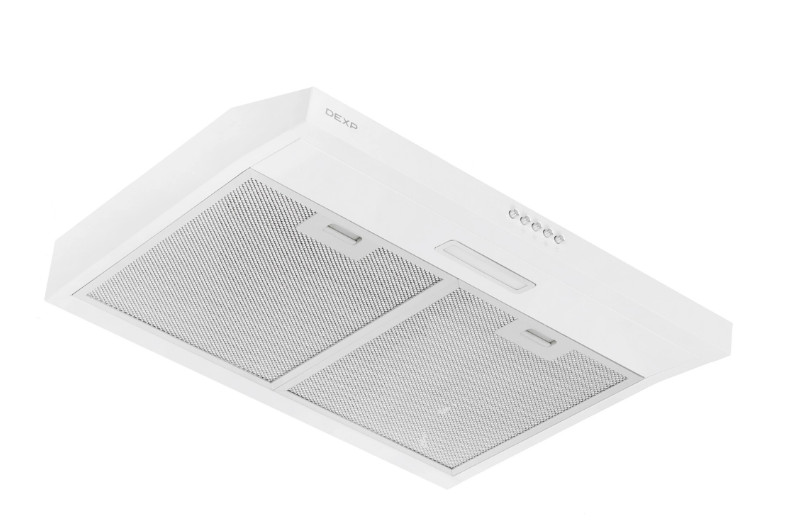

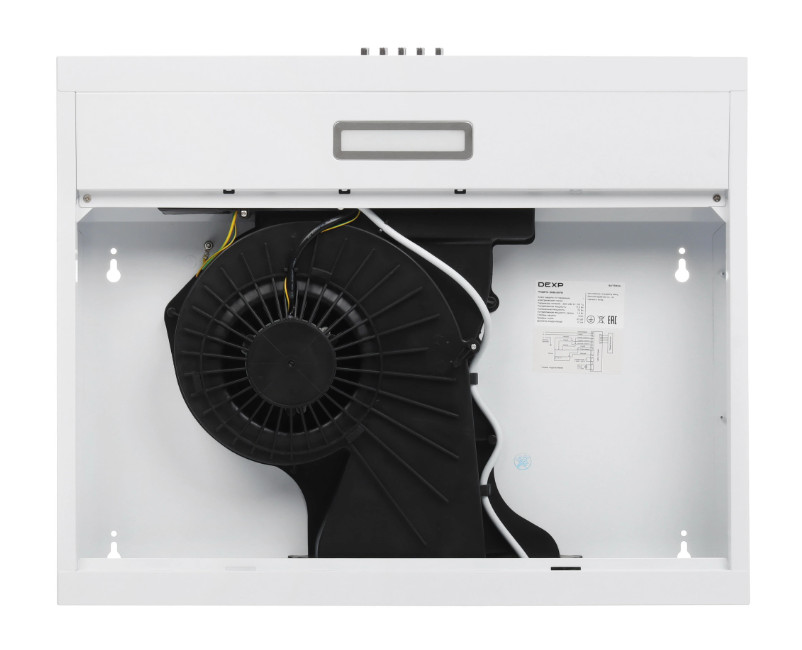

Подвесная вытяжка DEXP SH60-SVFB выполнена в лаконичном металлическом корпусе белого цвета. Модель поддерживает два основных режима работы — отвод воздуха и рециркуляцию, эффективно очищая кухню от запахов, копоти и испарений. Производительность вытяжки составляет 200 м³/ч.

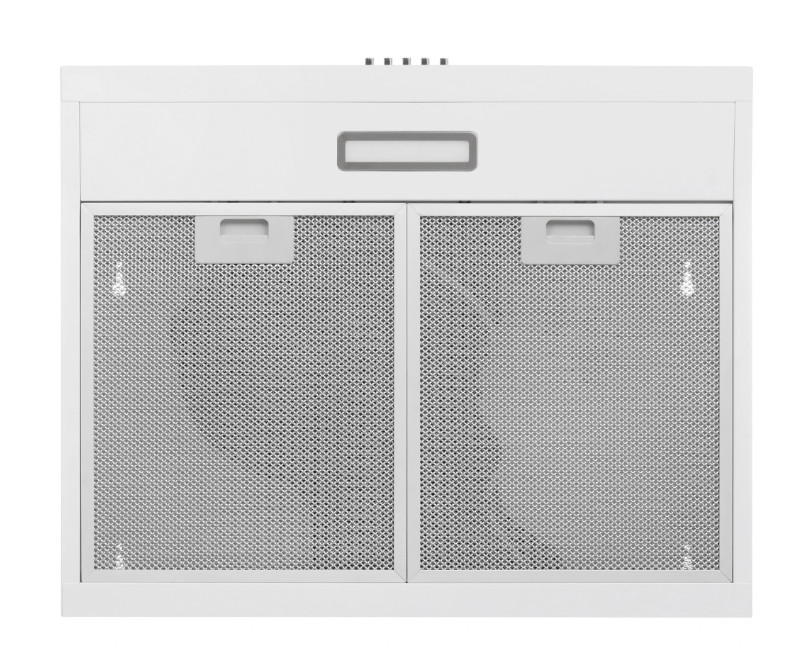

В нижней части расположены два удобных съёмных металлических жировых фильтра, которые надёжно задерживают жир и защищают внутренние элементы устройства от загрязнения.

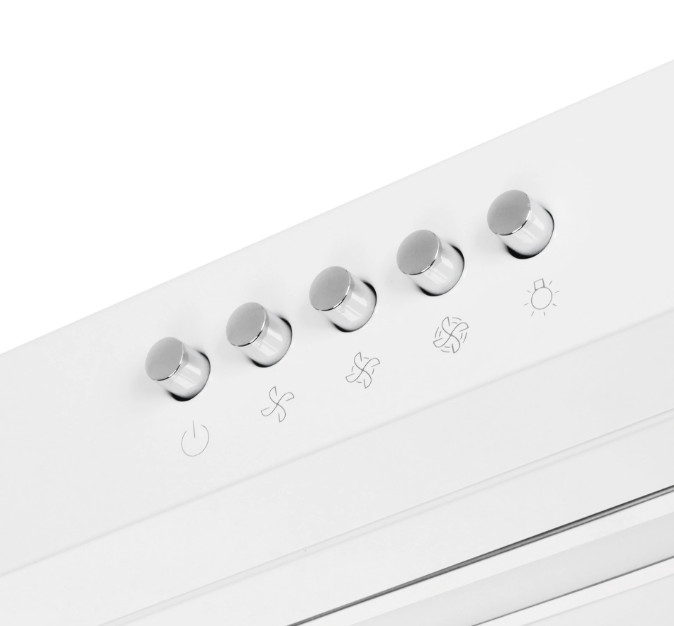

Управление осуществляется с помощью механических кнопок. В распоряжении пользователя три скоростных режима, позволяющие подбирать оптимальную мощность в зависимости от интенсивности приготовления.
Вытяжка оснащена антивозвратным клапаном, который предотвращает попадание в помещение холодного воздуха и посторонних запахов из вентиляции. Комфортное освещение рабочей зоны обеспечивает яркая и экономичная светодиодная лампа мощностью 1,5 Вт.

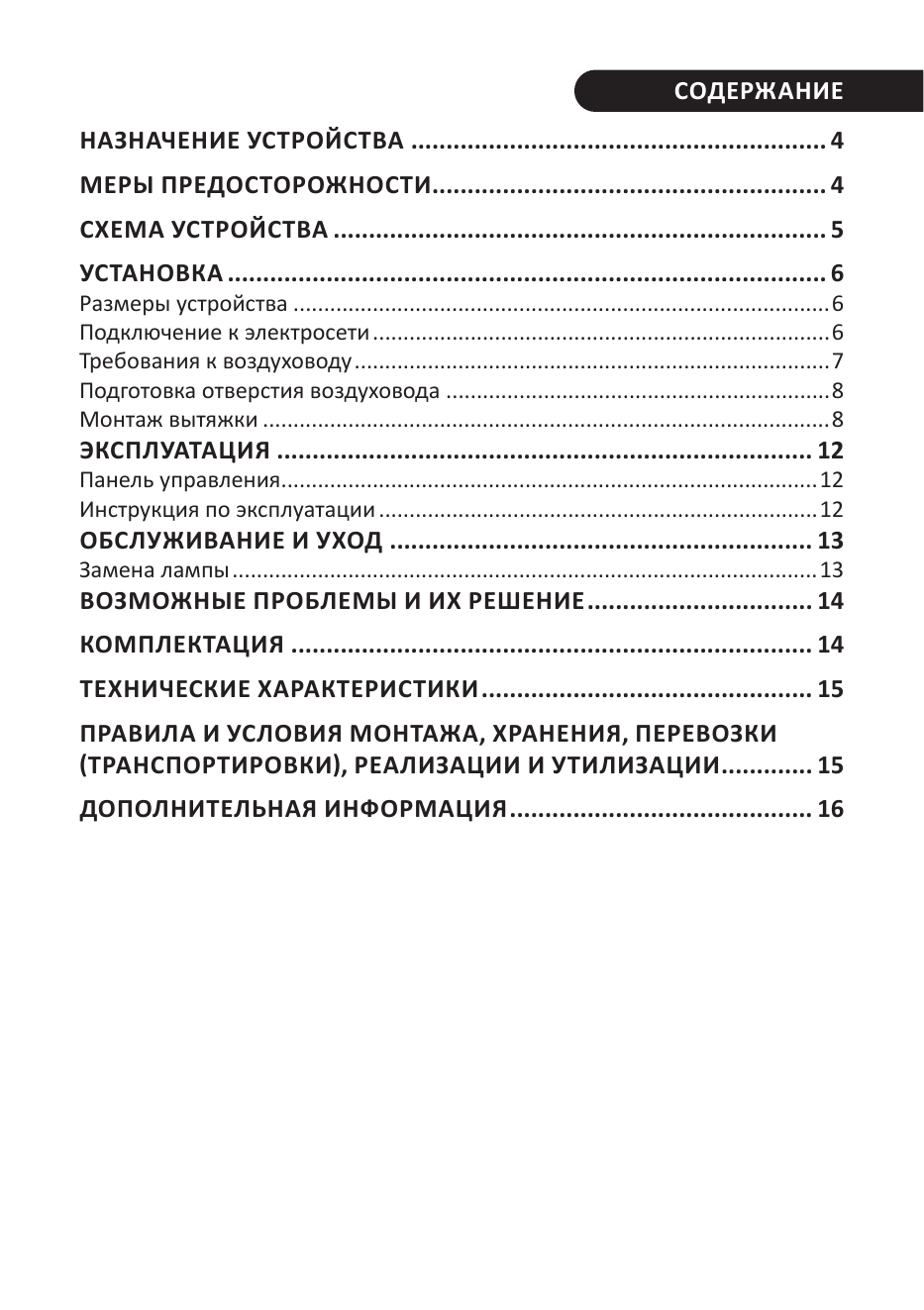

СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА 4
МЕРЫ ПРЕДОСТОРОЖНОСТИ 4
СХЕМА УСТРОЙСТВА 5
УСТАНОВКА 6

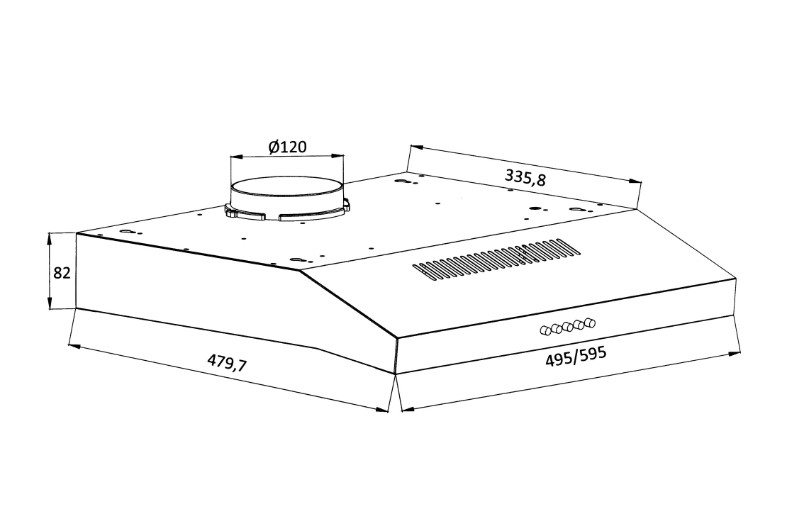

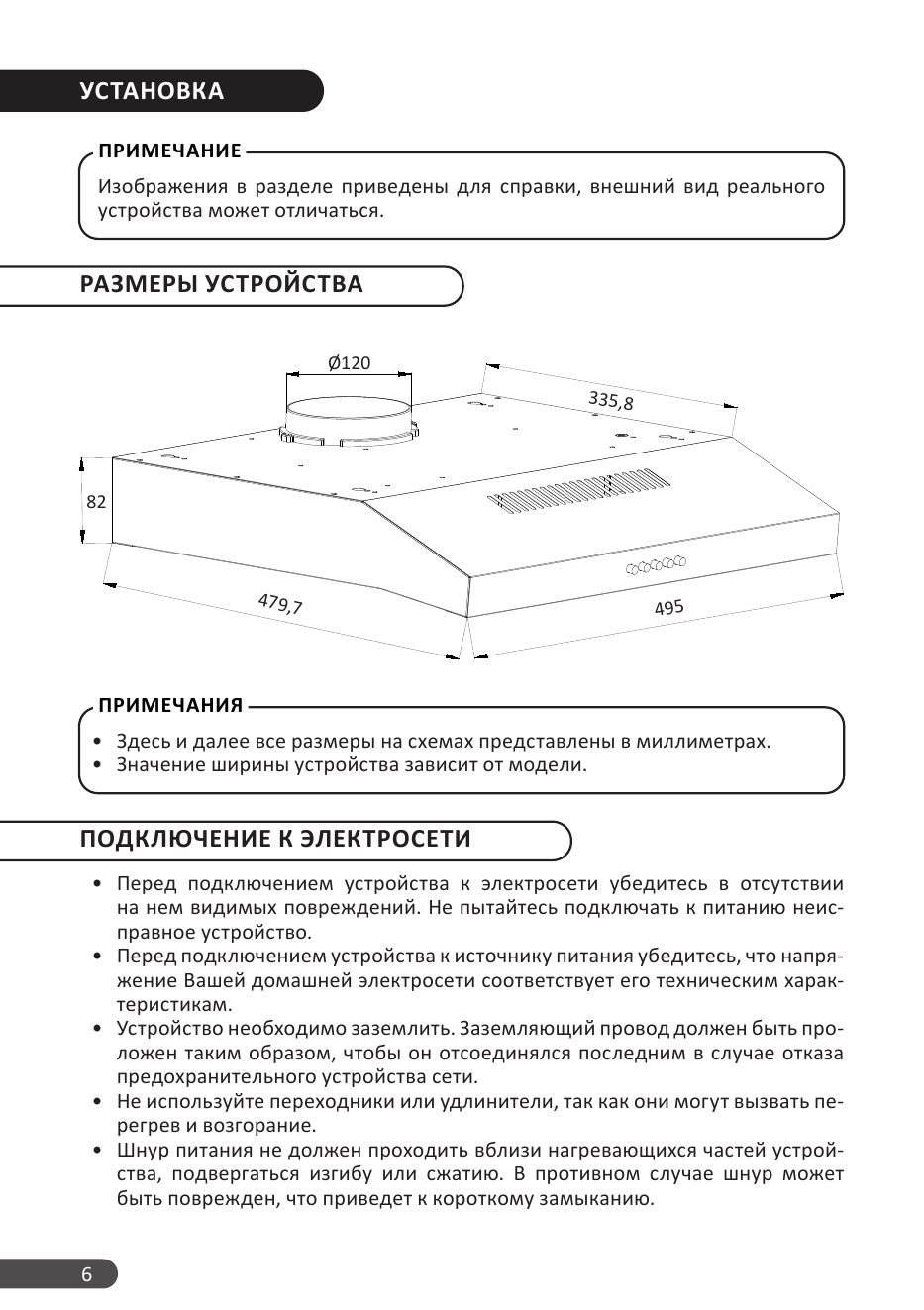

Размеры устройства6
Подключение к электросети6
Требования к воздуховоду7
Подготовка отверстия воздуховода8
Монтаж вытяжки8
ЭКСПЛУАТАЦИЯ 12
Панель управления12
И...

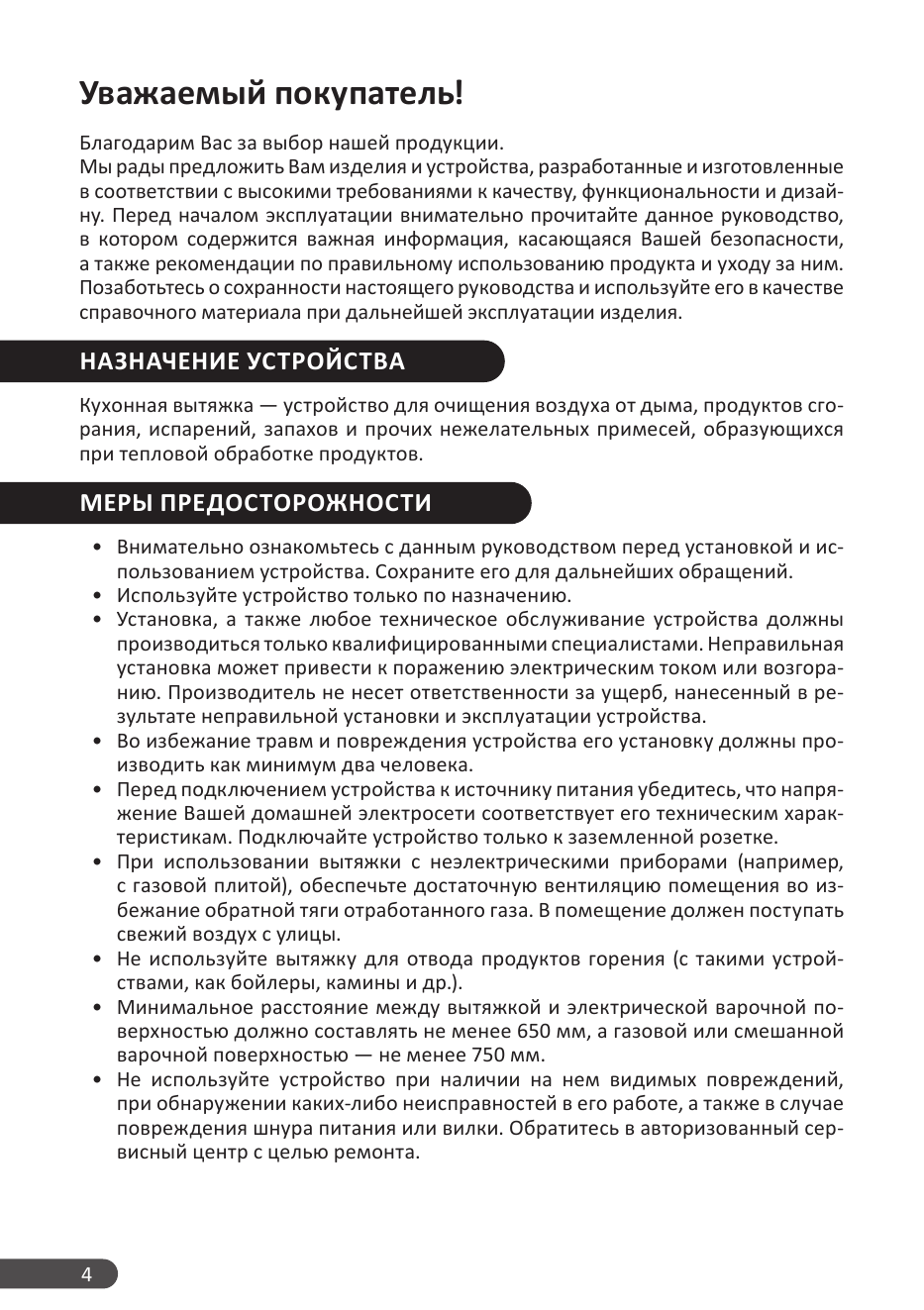

Уважаемый покупатель!
Благодарим Вас за выбор нашей продукции.
Мы рады предложить Вам изделия и устройства, разработанные и изготовленные
в соответствии с высокими требованиями к качеству, функциональности и дизай-
ну. Перед началом эксплуатации вним...

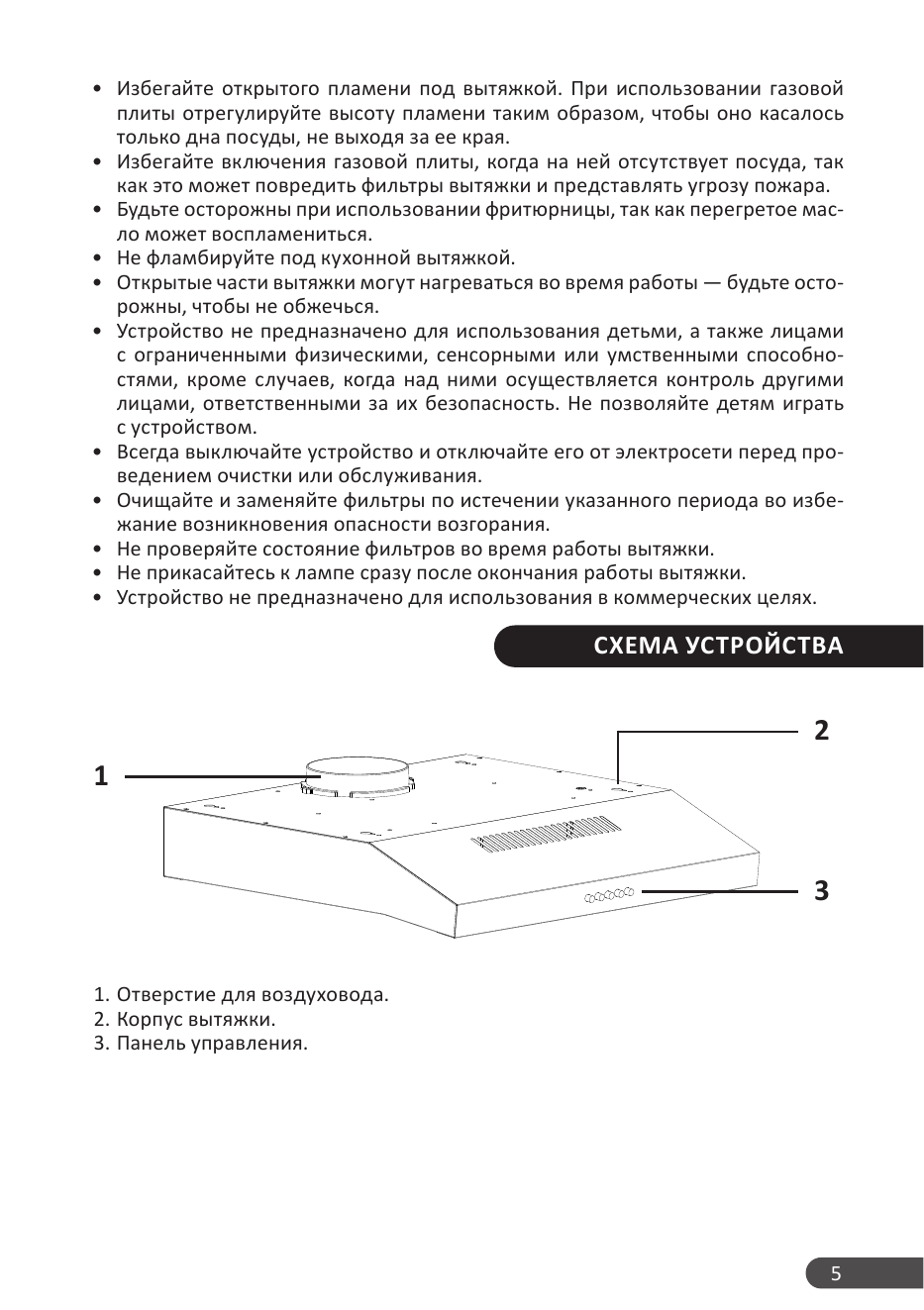

• Избегайте открытого пламени под вытяжкой. При использовании газовой
плиты отрегулируйте высоту пламени таким образом, чтобы оно касалось
только дна посуды, не выходя за ее края.
• Избегайте включения газовой плиты, когда на ней отсутствует посуда, ...

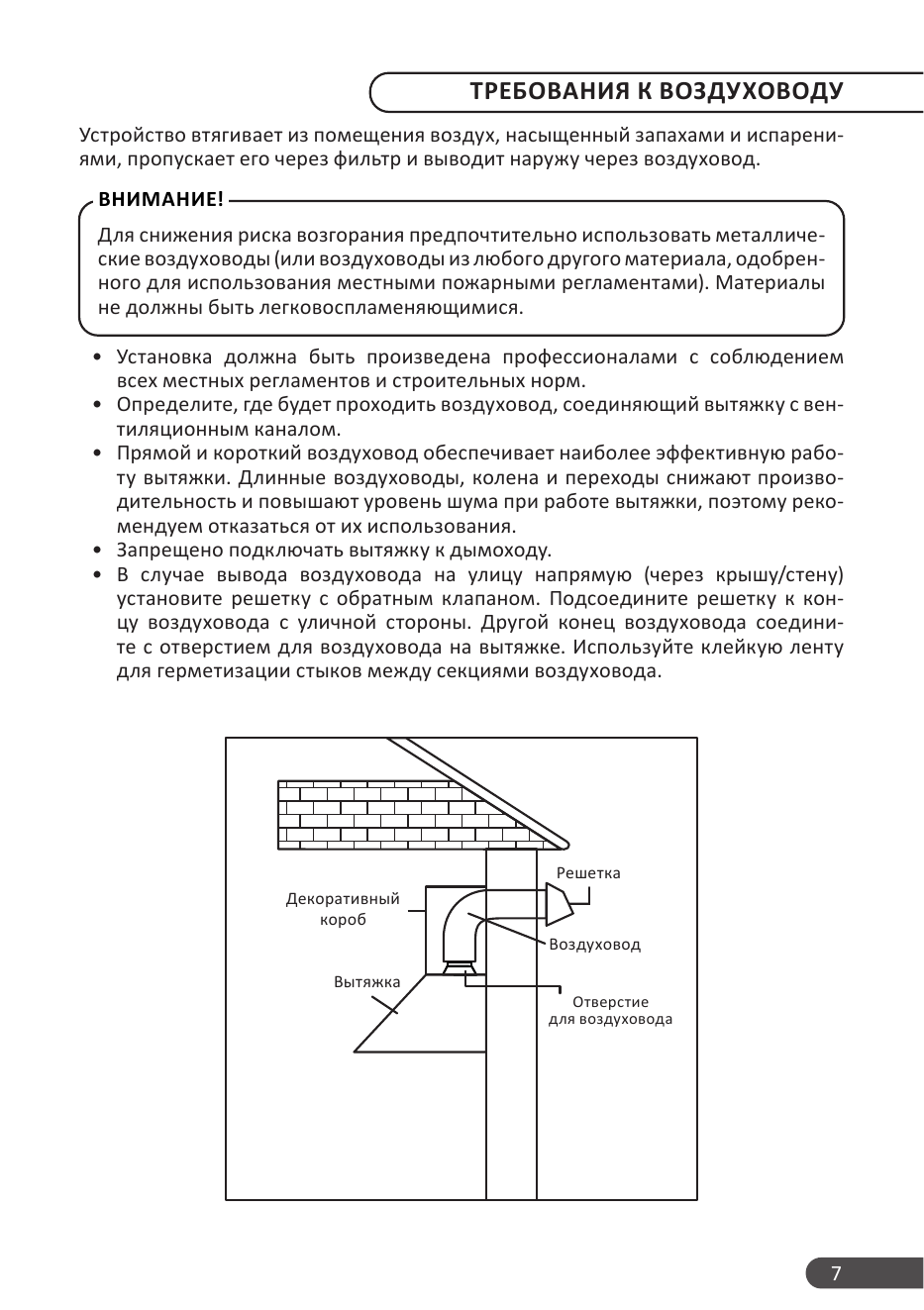

ТРЕБОВАНИЯ К ВОЗДУХОВОДУ
Устройство втягивает из помещения воздух, насыщенный запахами и испарени-
ями, пропускает его через фильтр и выводит наружу через воздуховод.
ВНИМАНИЕ!
Для снижения риска возгорания предпочтительно использовать металличе-
ски...

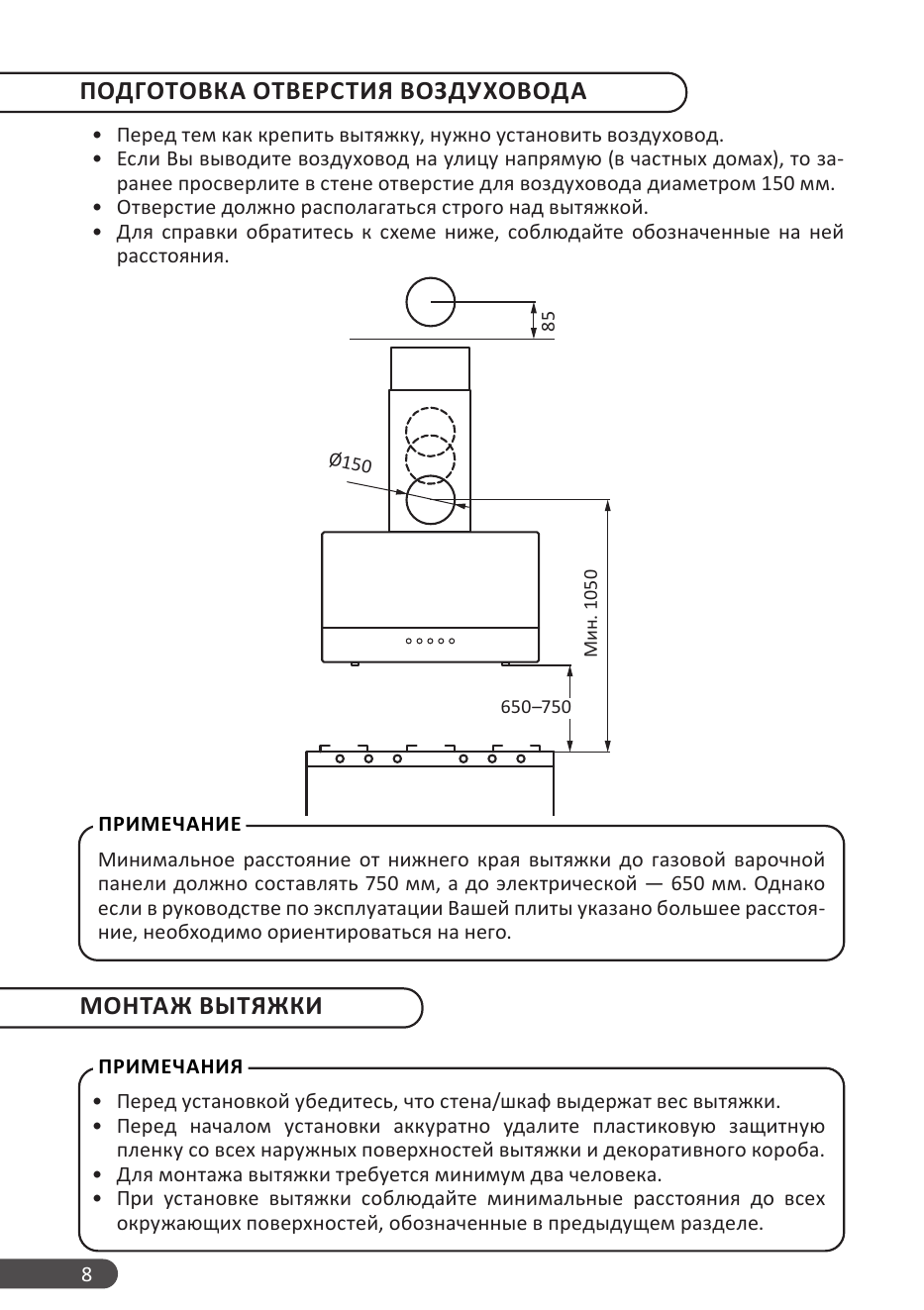

ПОДГОТОВКА ОТВЕРСТИЯ ВОЗДУХОВОДА
• Перед тем как крепить вытяжку, нужно установить воздуховод.
• Если Вы выводите воздуховод на улицу напрямую (в частных домах), то за-
ранее просверлите в стене отверстие для воздуховода диаметром 150 мм.
• Отверстие...

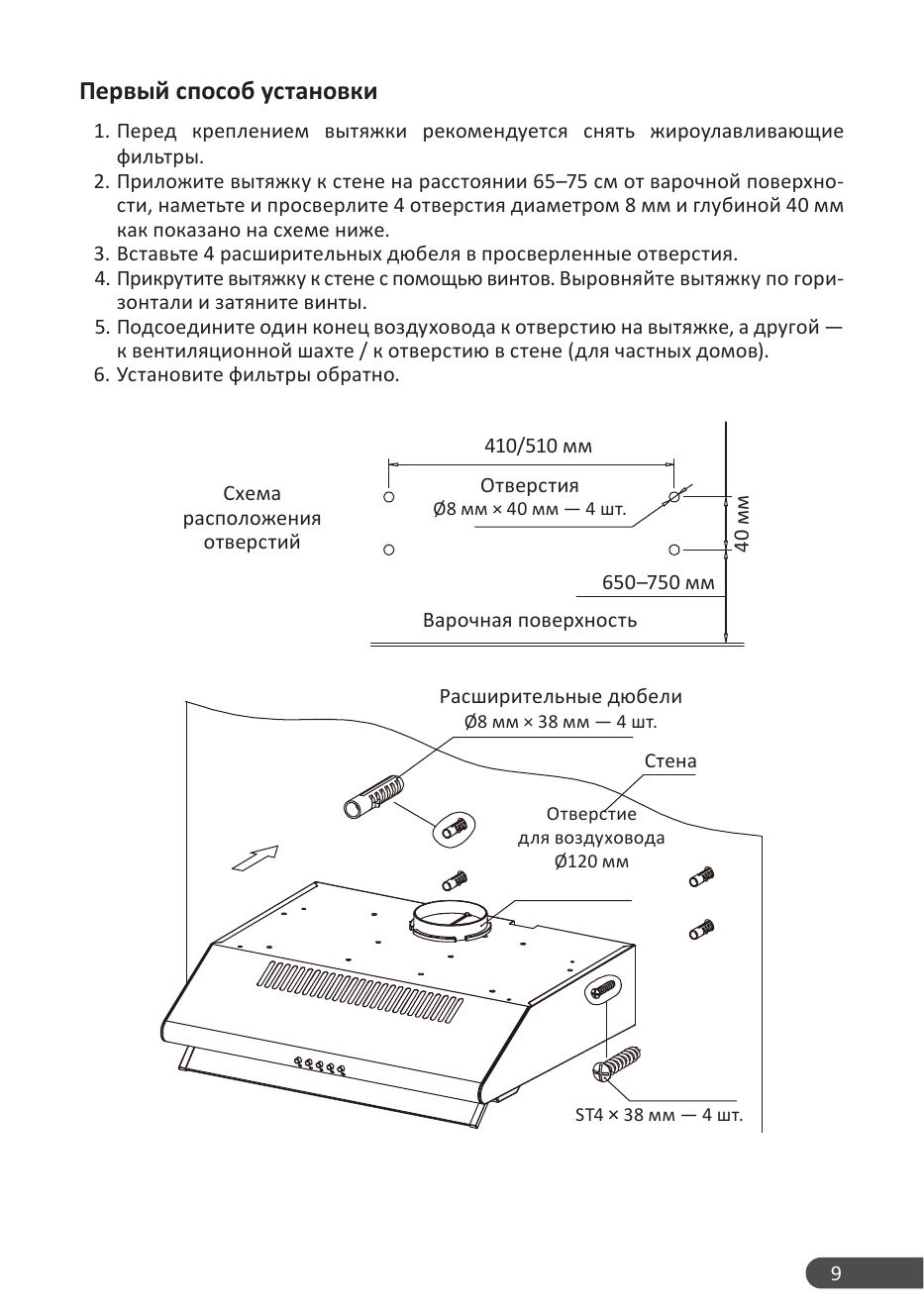

Первый способ установки
1. Перед креплением вытяжки рекомендуется снять жироулавливающие
фильтры.
2. Приложите вытяжку к стене на расстоянии 65–75 см от варочной поверхно-
сти, наметьте и просверлите 4 отверстия диаметром 8 мм и глубиной 40 мм
как по...

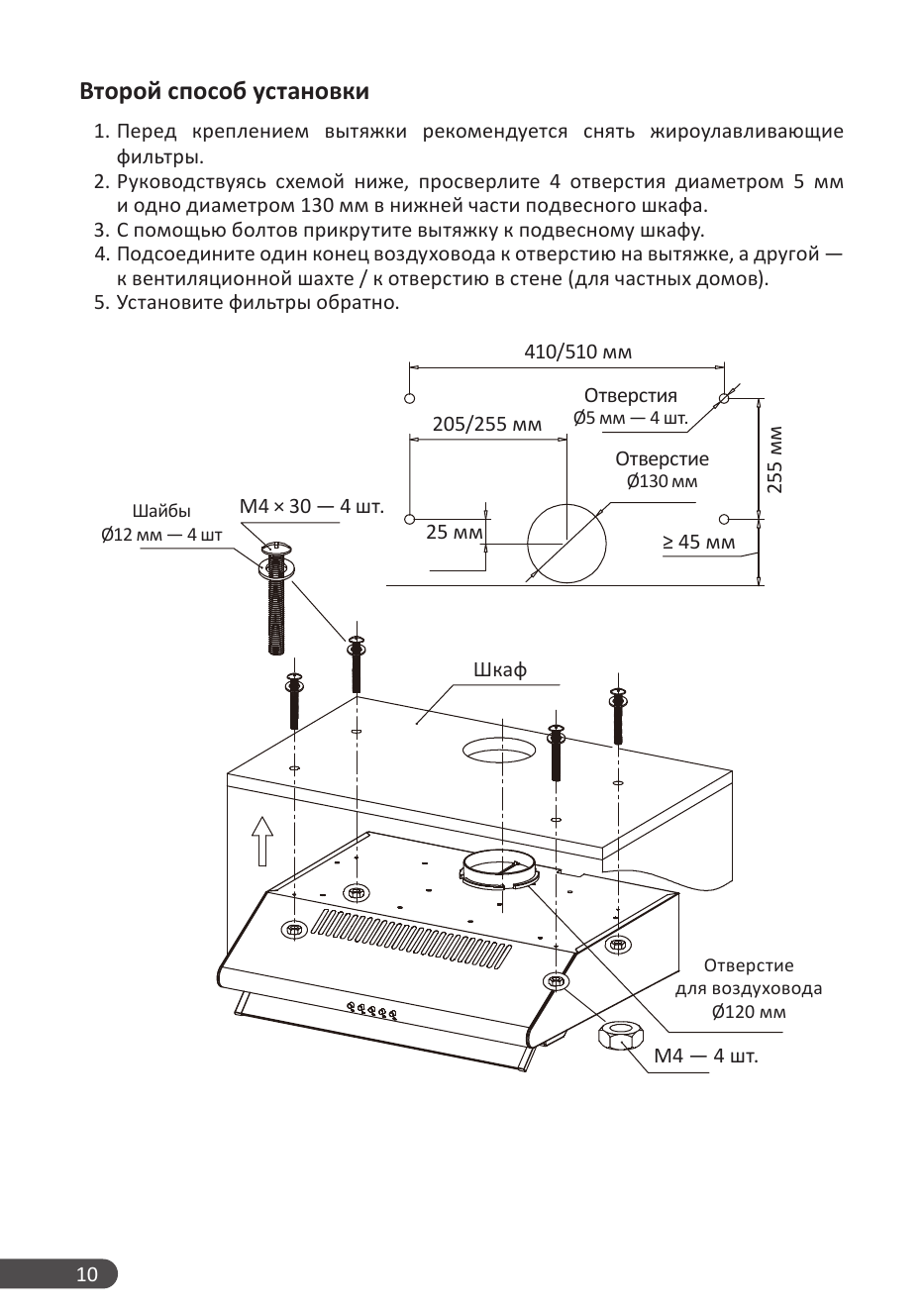

Второй способ установки
1. Перед креплением вытяжки рекомендуется снять жироулавливающие
фильтры.
2. Руководствуясь схемой ниже, просверлите 4 отверстия диаметром 5 мм
и одно диаметром 130 мм в нижней части подвесного шкафа.
3. С помощью болтов прикр...

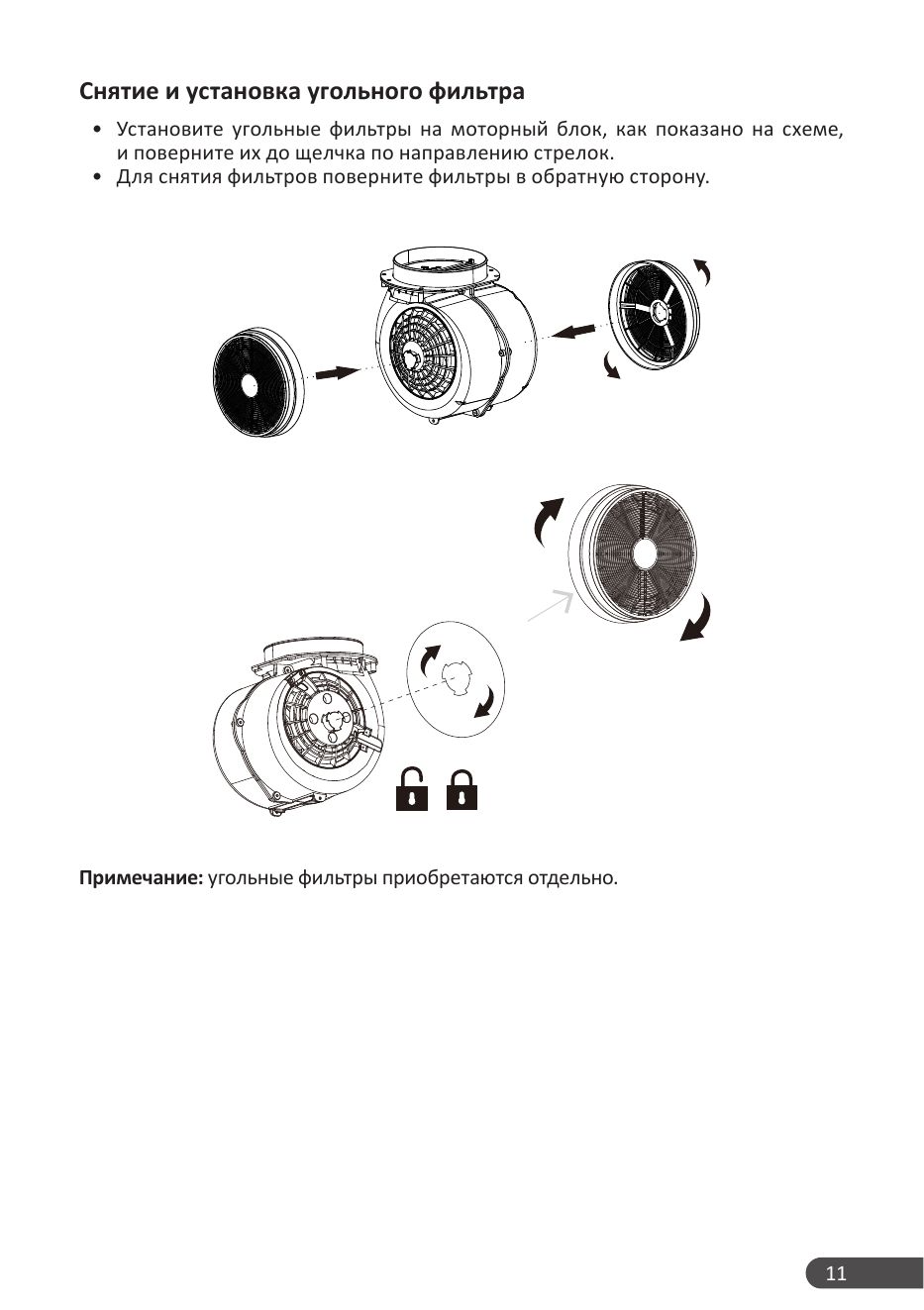

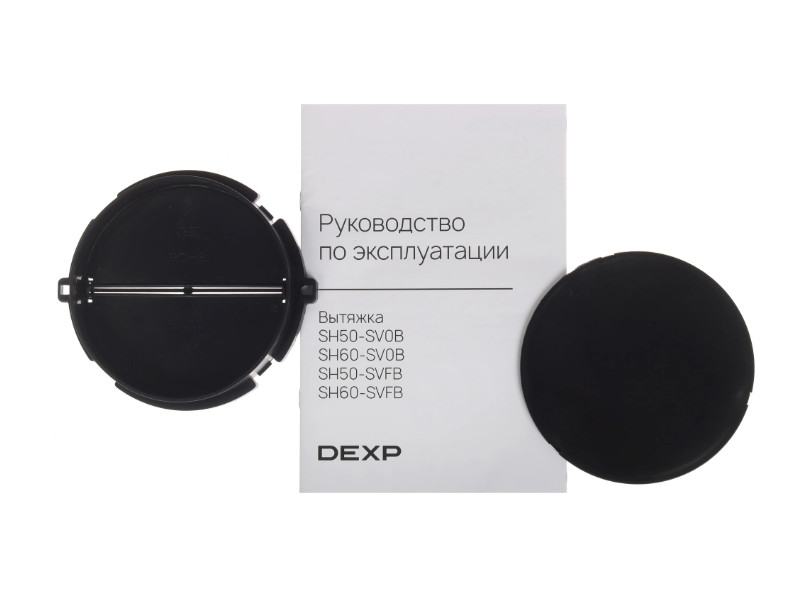

Снятие и установка угольного фильтра
• Установите угольные фильтры на моторный блок, как показано на схеме,
и поверните их до щелчка по направлению стрелок.
• Для снятия фильтров поверните фильтры в обратную сторону.
