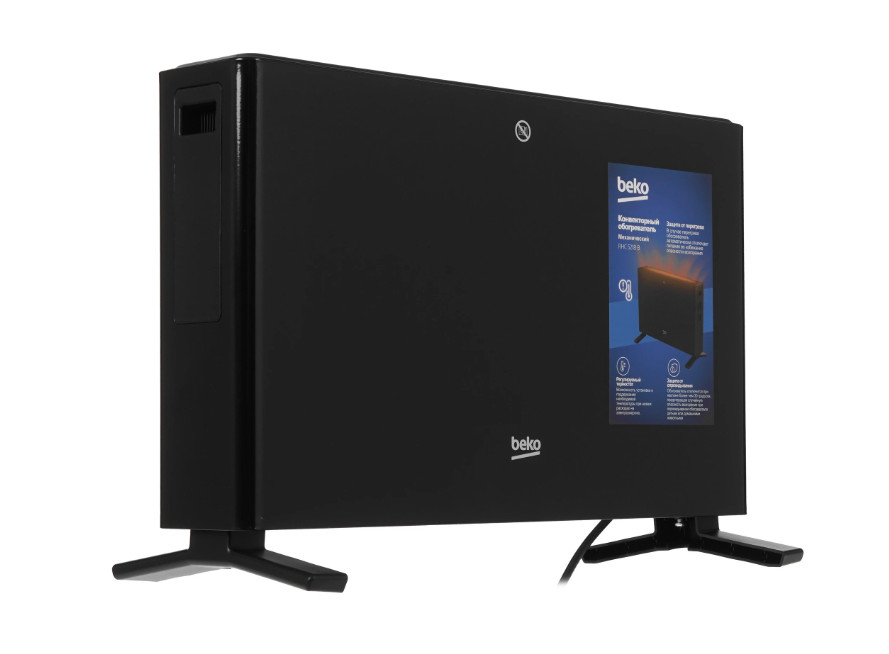

Конвектор Beko RHC 5218 B предназначен для эффективного обогрева помещений площадью до 20 м². Благодаря игольчатому нагревательному элементу прибор работает очень тихо, что особенно удобно для спален и детских комнат.
Модель оснащена несколькими ступенями мощности, позволяющими выбрать оптимальный режим и снизить расход электроэнергии. Для удобства перемещения конвектор снабжён ручкой и колёсиками.
Безопасность устройства на высоком уровне: при опрокидывании срабатывает автоматическое отключение, а при перегреве прибор самостоятельно выключается. Температура регулируется с помощью механического термостата. Надёжная изоляция корпуса защищает от короткого замыкания.

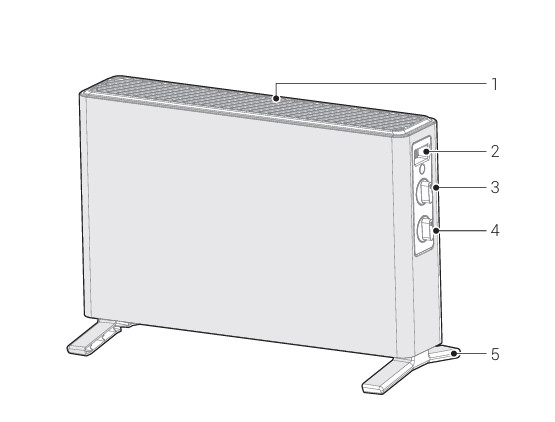

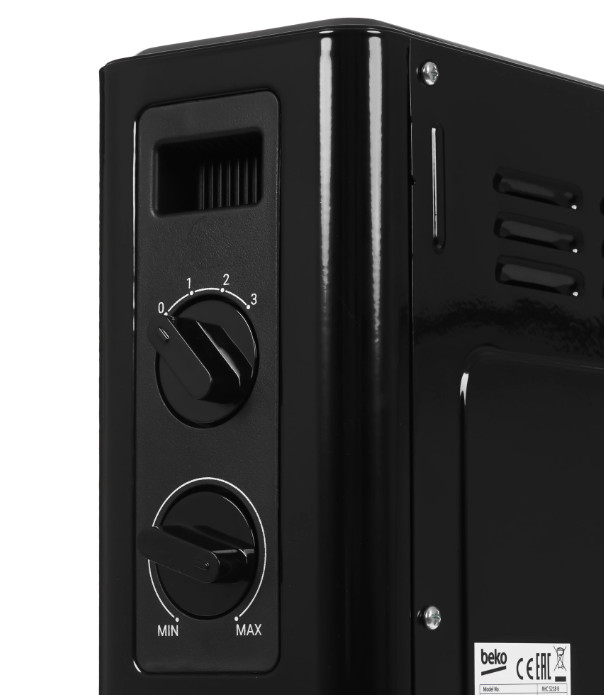

Элементы управления и
детали
Отверстие для выпуска воздуха
Ручка
Регулятор мощности
Ручка контроля температуры
Опоры

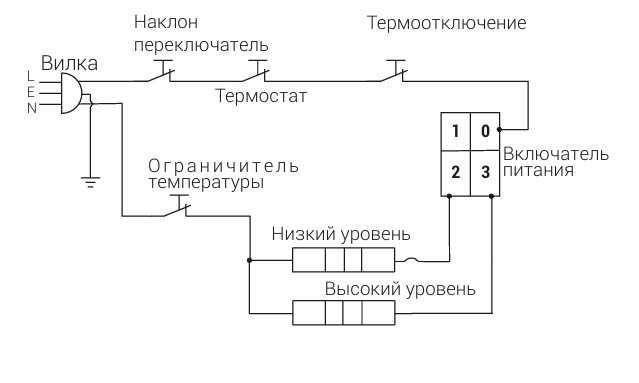

Электрическая схема
Первые 12 страниц
Извлечено автоматически
СТРАНИЦА PDF

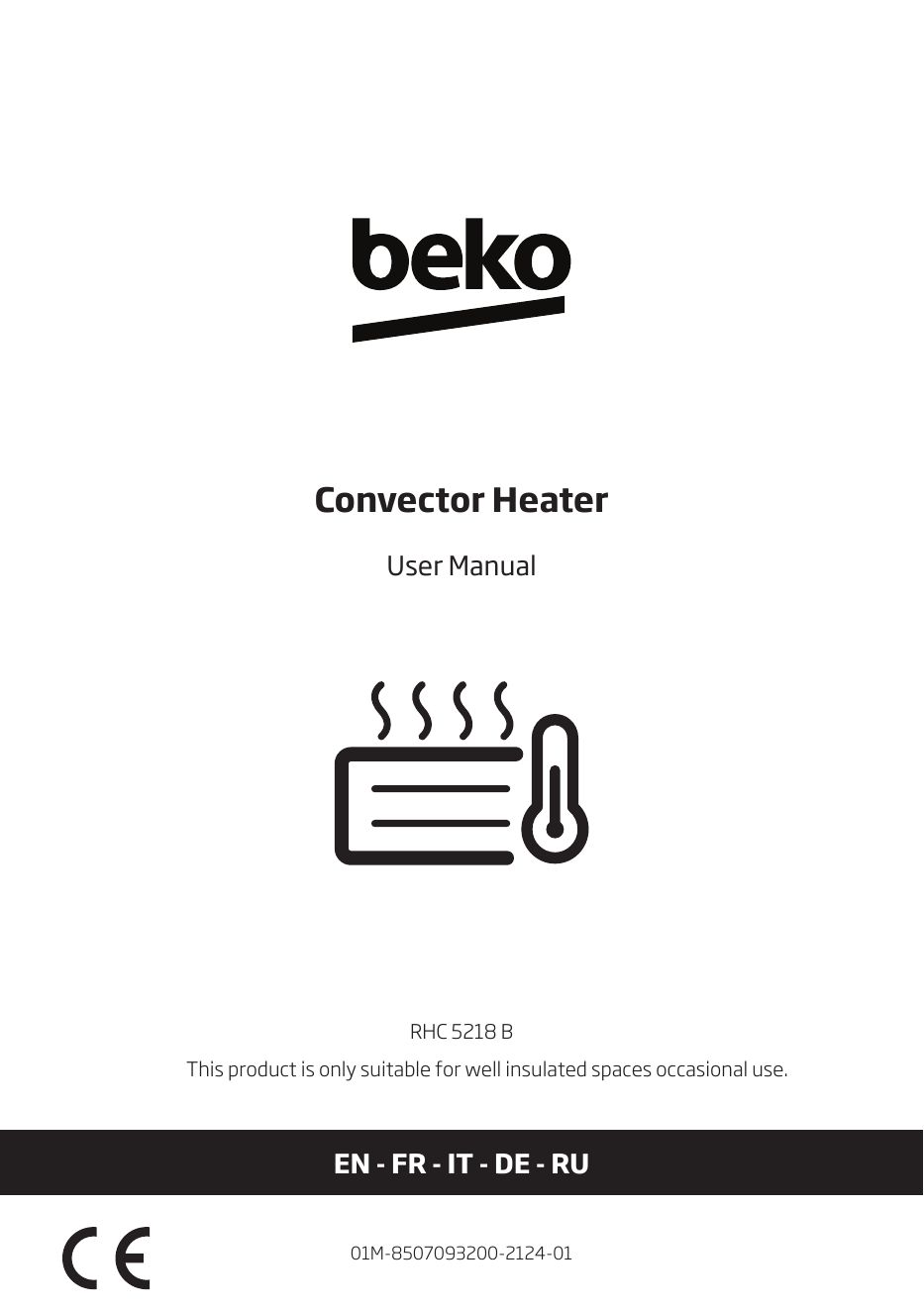

Страница 1
Convector Heater
User Manual
RHC 5218 B
This product is only suitable for well insulated spaces occasional use.

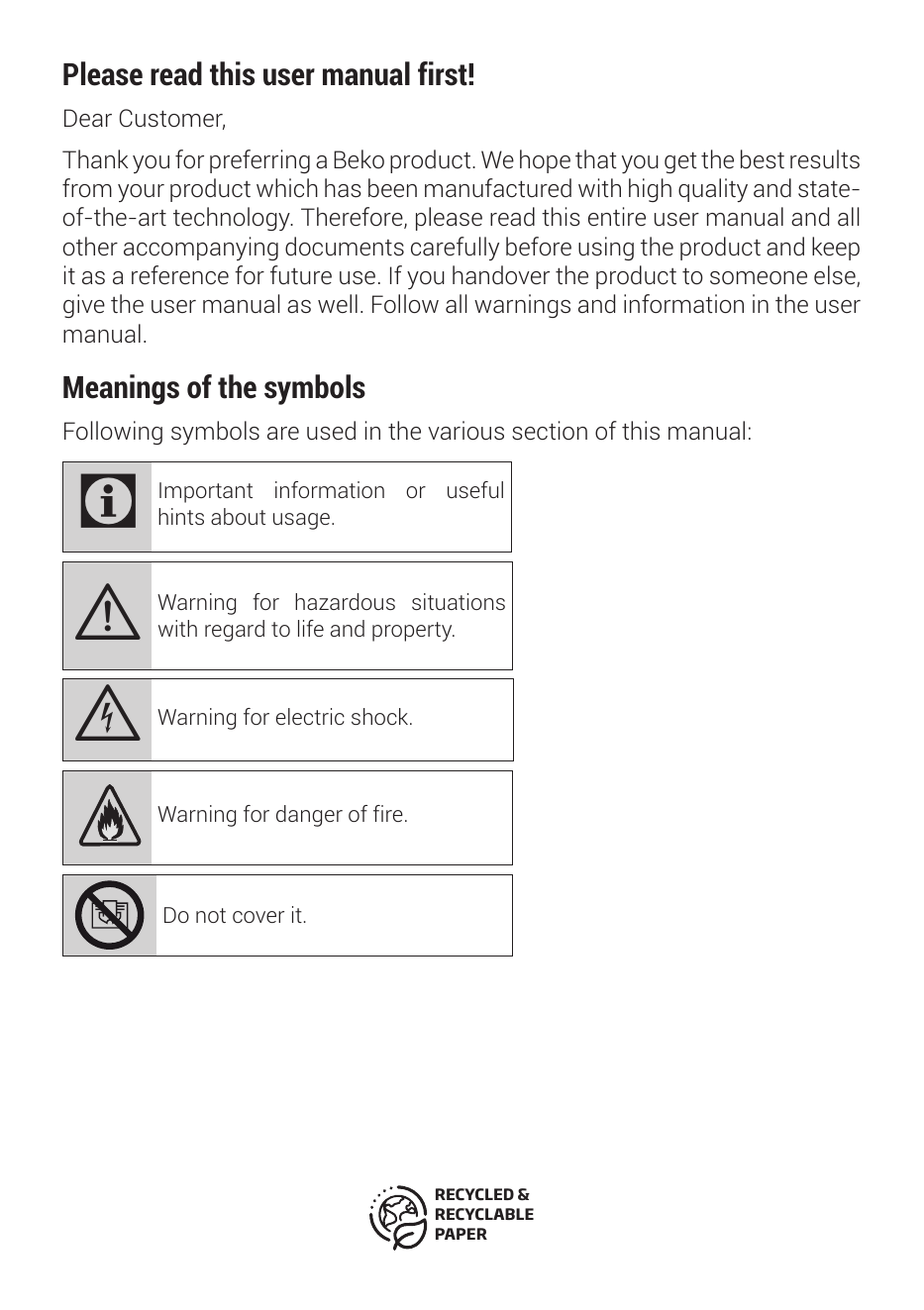

Please read this user manual first!
Dear Customer,
Thank you for preferring a Beko product. We hope that you get the best results
from your product which has been manufactured with high quality and state-
of-the-art technology. Therefore, please read...

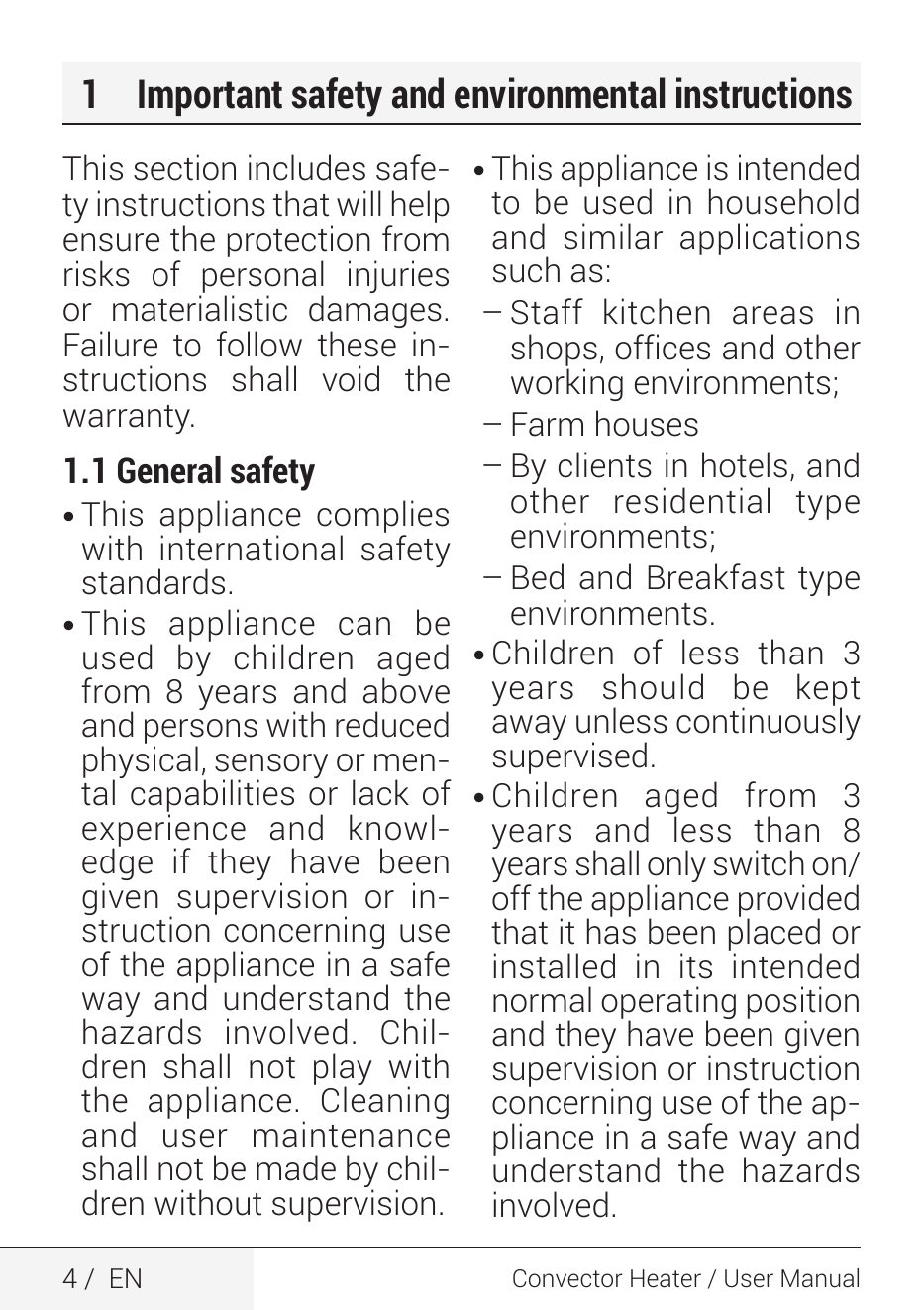

1 Important safety and environmental instructions
This section includes safe- • This appliance is intended
ty instructions that will help to be used in household
ensure the protection from and similar applications
risks of personal injuries such as:
...

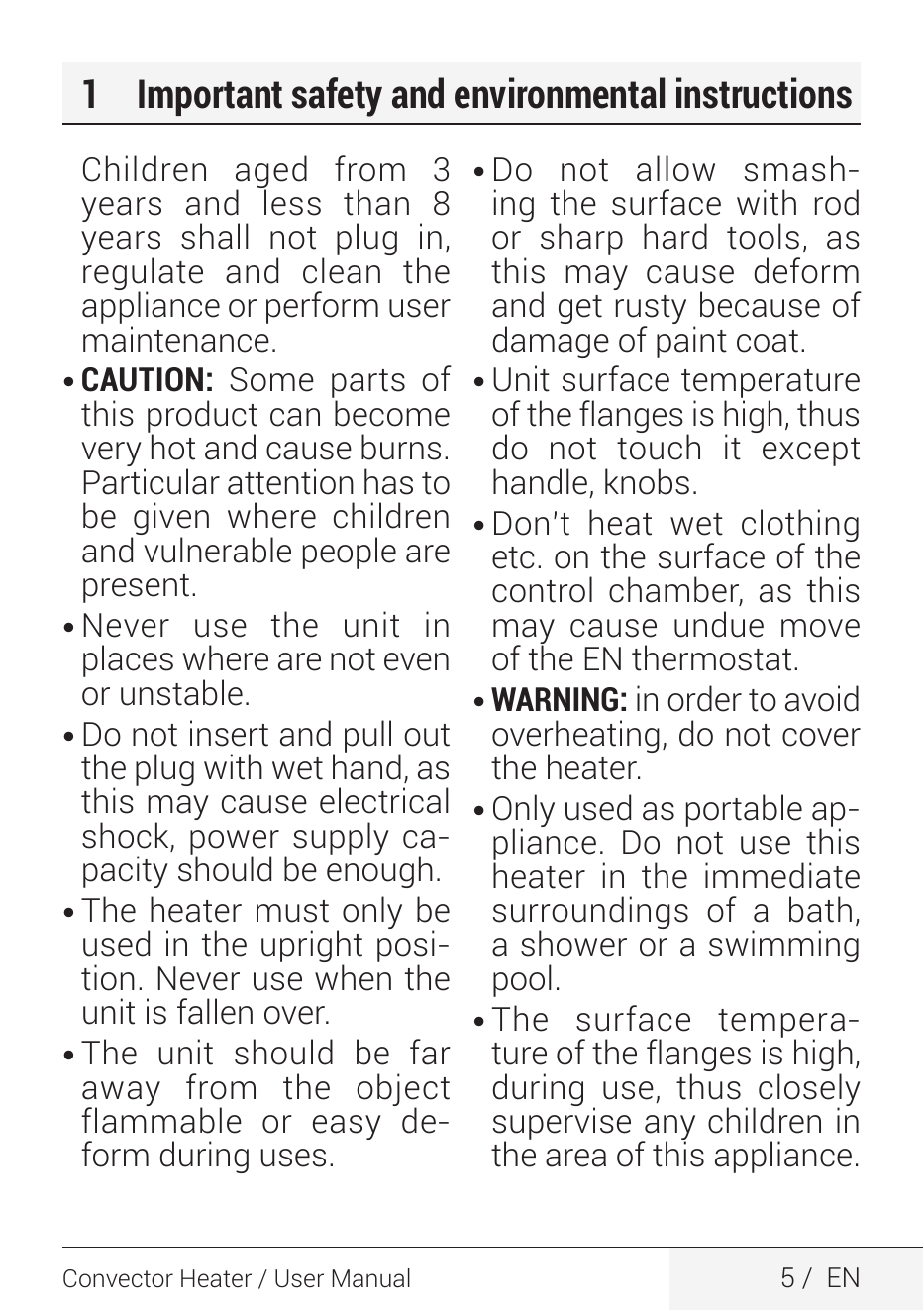

1 Important safety and environmental instructions
Children aged from 3 • Do not allow smash-
years and less than 8 ing the surface with rod
years shall not plug in, or sharp hard tools, as
regulate and clean the this may cause deform
appliance or per...

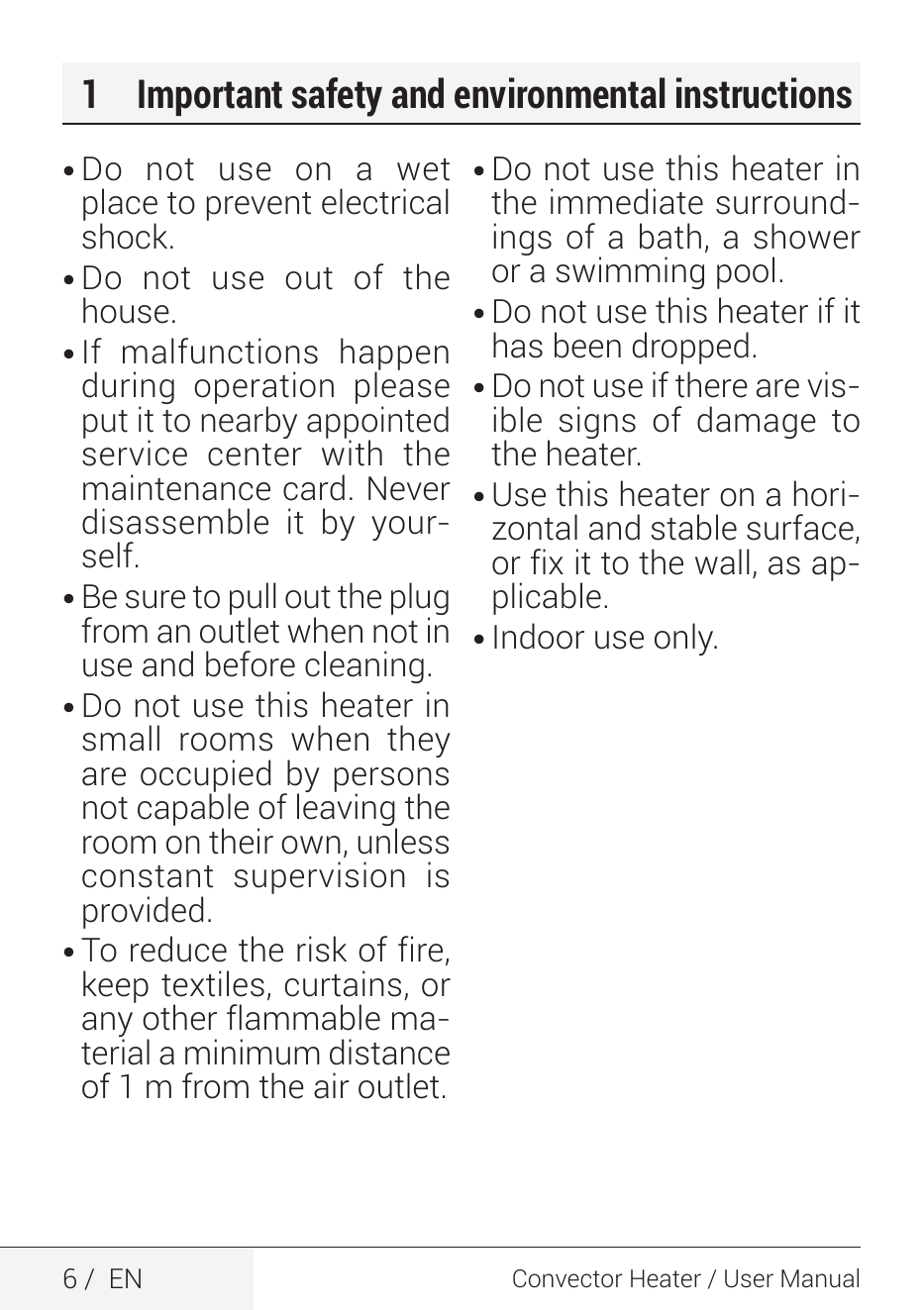

1 Important safety and environmental instructions
• Do not use on a wet • Do not use this heater in
place to prevent electrical the immediate surround-
shock. ings of a bath, a shower
• Do not use out of the or a swimming pool.
house. • Do not use th...

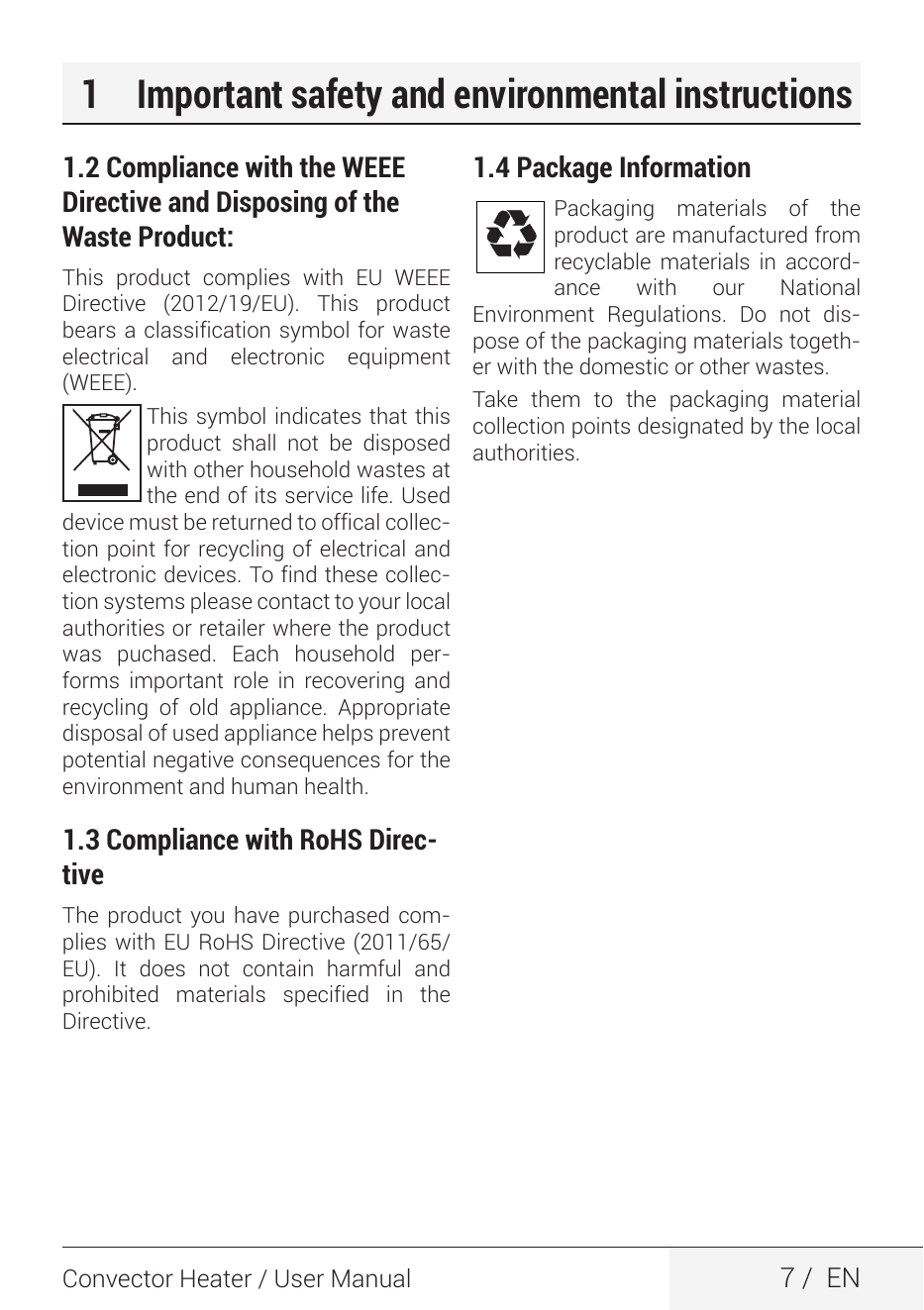

1 Important safety and environmental instructions
1.2 Compliance with the WEEE 1.4 Package Information
Directive and Disposing of the Packaging materials of the
Waste Product: product are manufactured from
recyclable materials in accord-
This product...

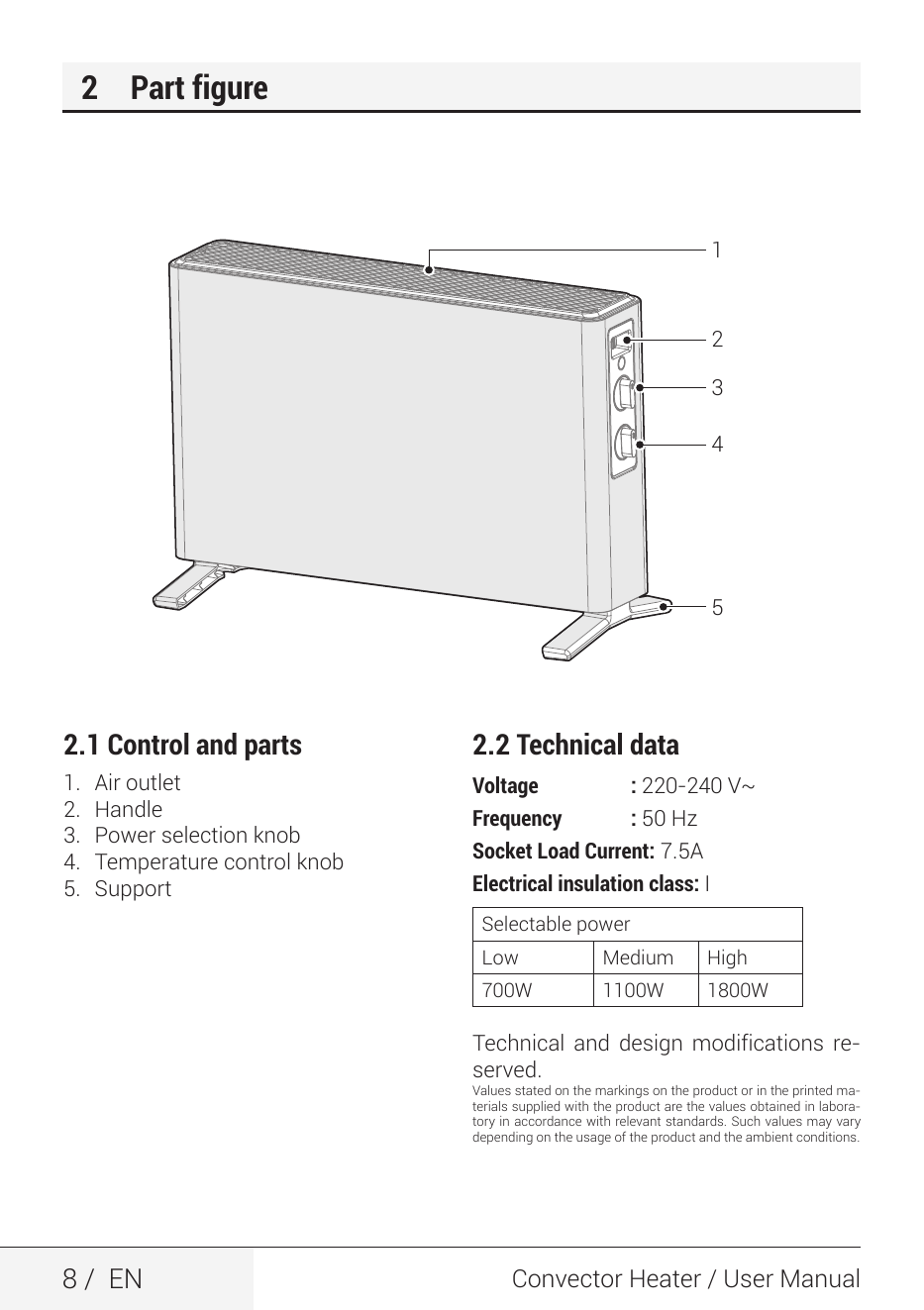

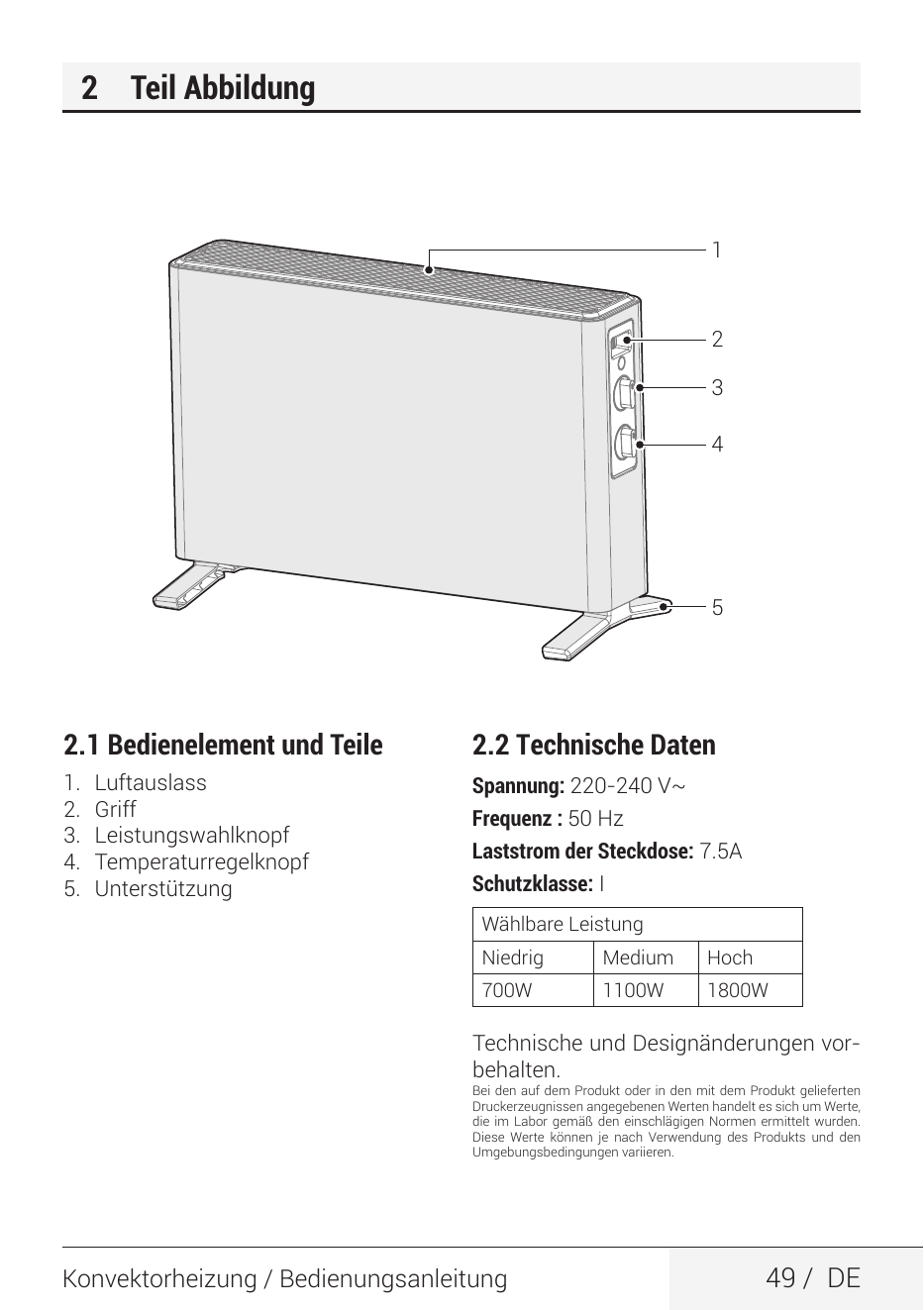

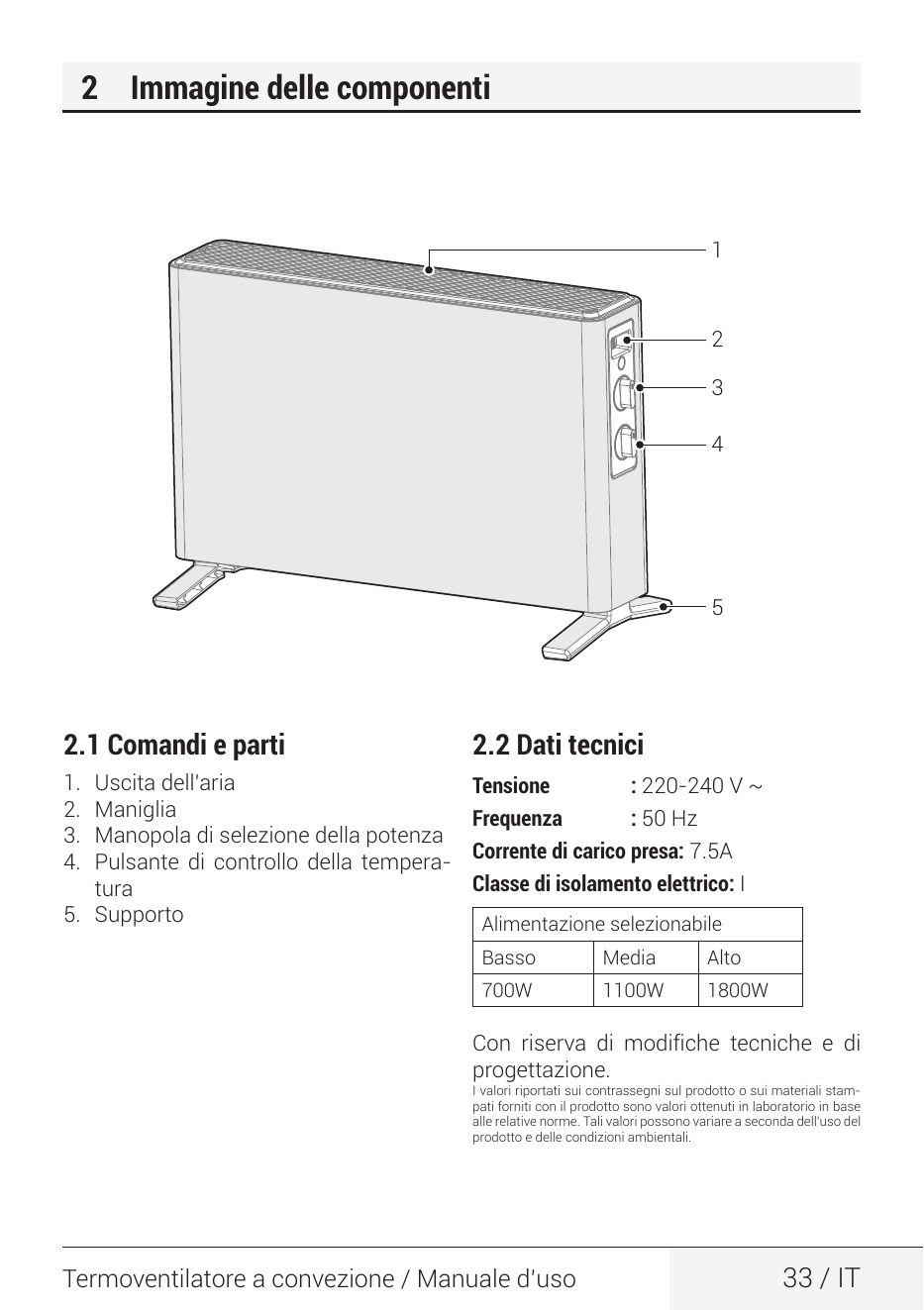

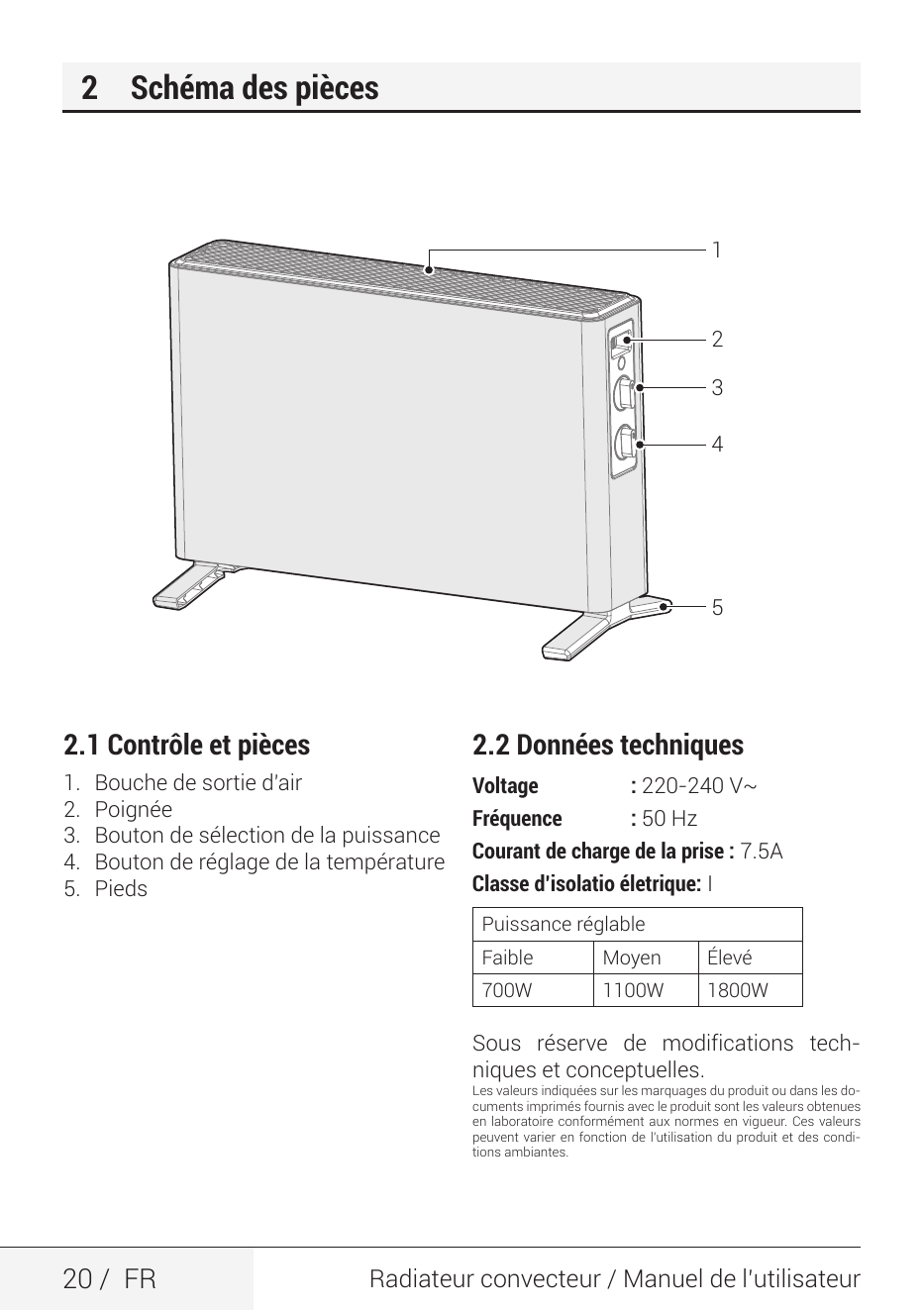

2.1 Control and parts 2.2 Technical data
1. Air outlet Voltage : 220-240 V~
2. Handle Frequency : 50 Hz
3. Power selection knob
4. Temperature control knob Socket Load Current: 7.5A
5. Support Electrical insulation class: I
Selectable ...

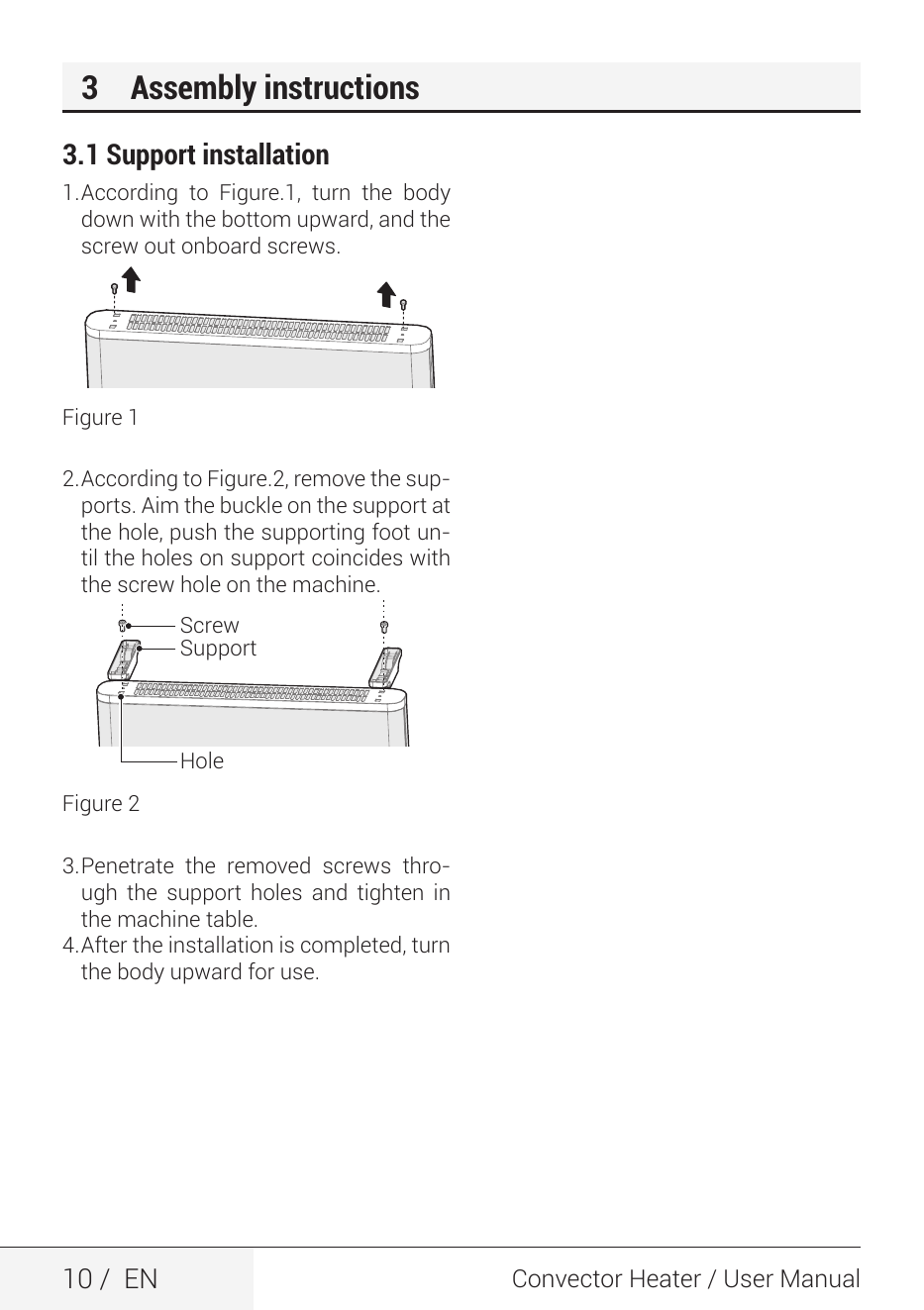

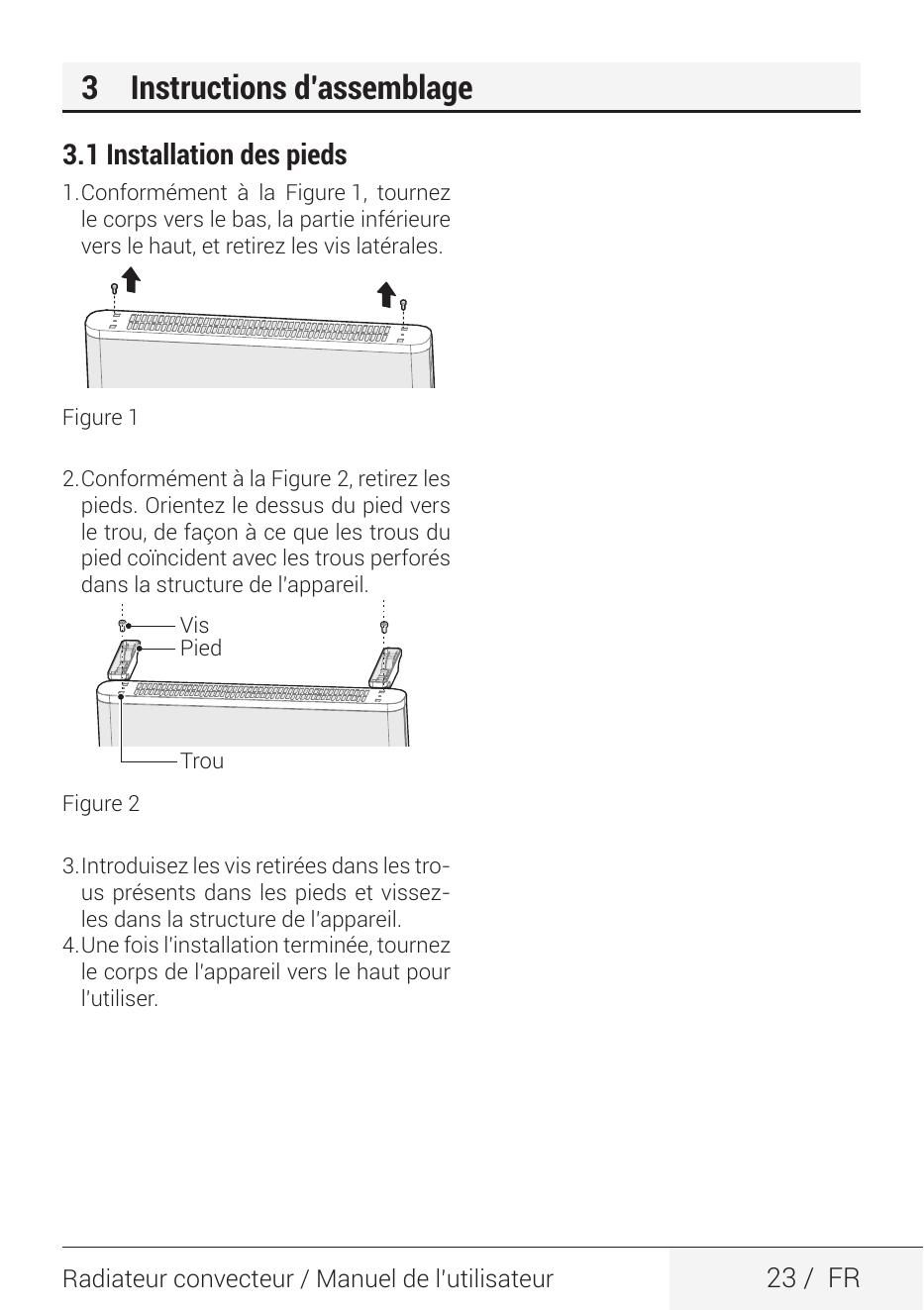

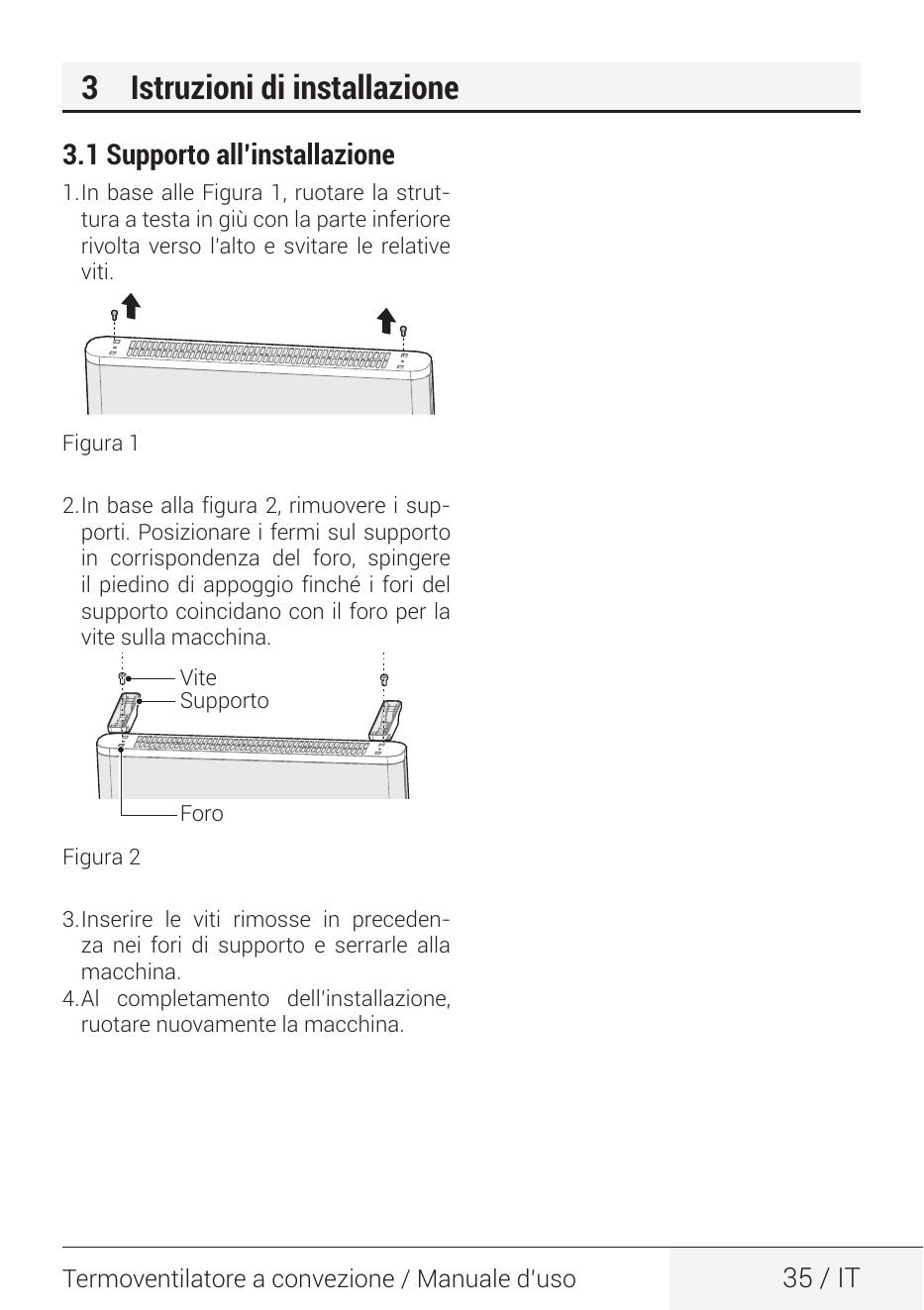

3 Assembly instructions
3.1 Support installation
1. According to Figure.1, turn the body
down with the bottom upward, and the
screw out onboard screws.
Figure 1
2. According to Figure.2, remove the sup-
ports. Aim the buckle on the support at
the h...
3 Assembly instructions

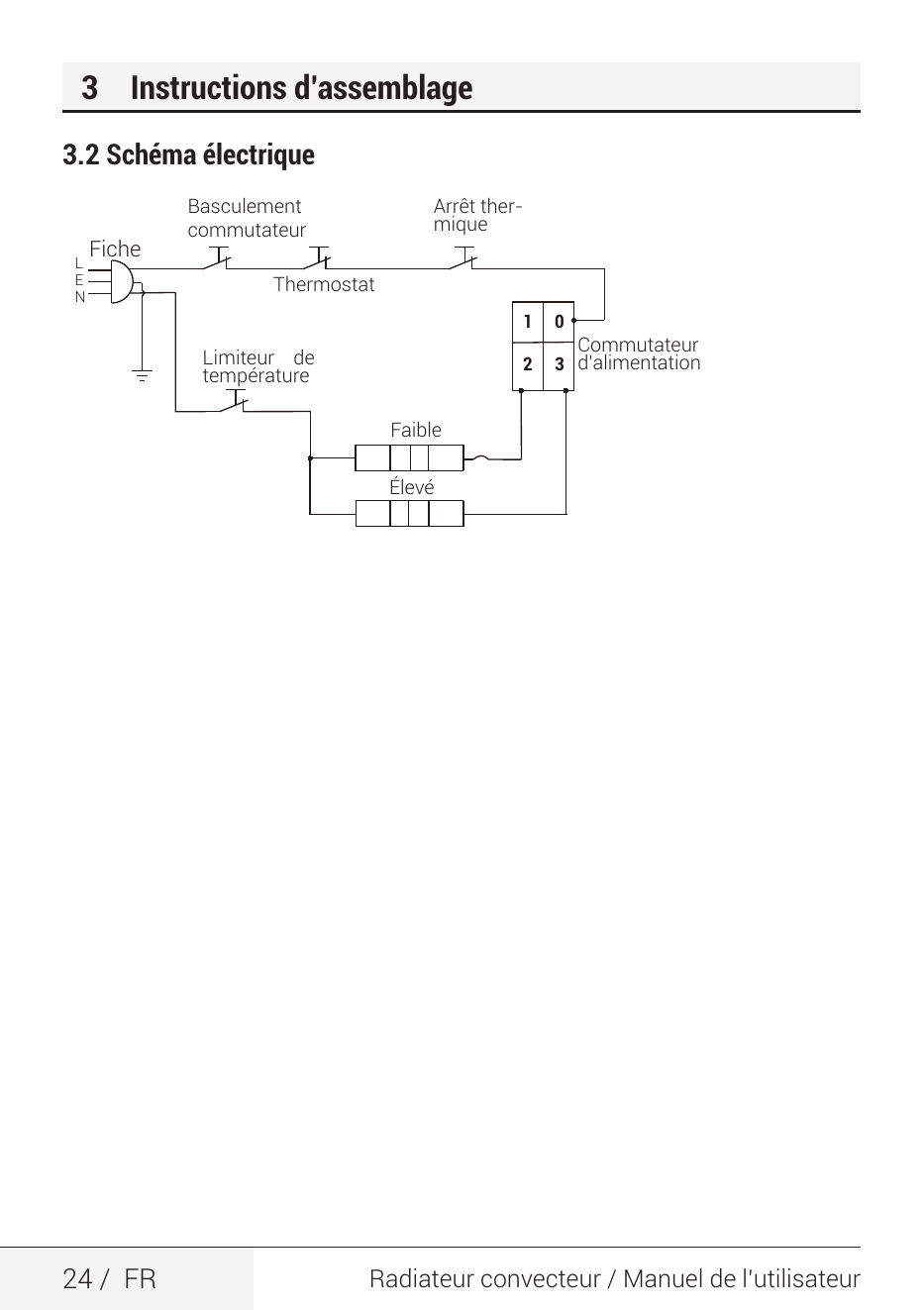

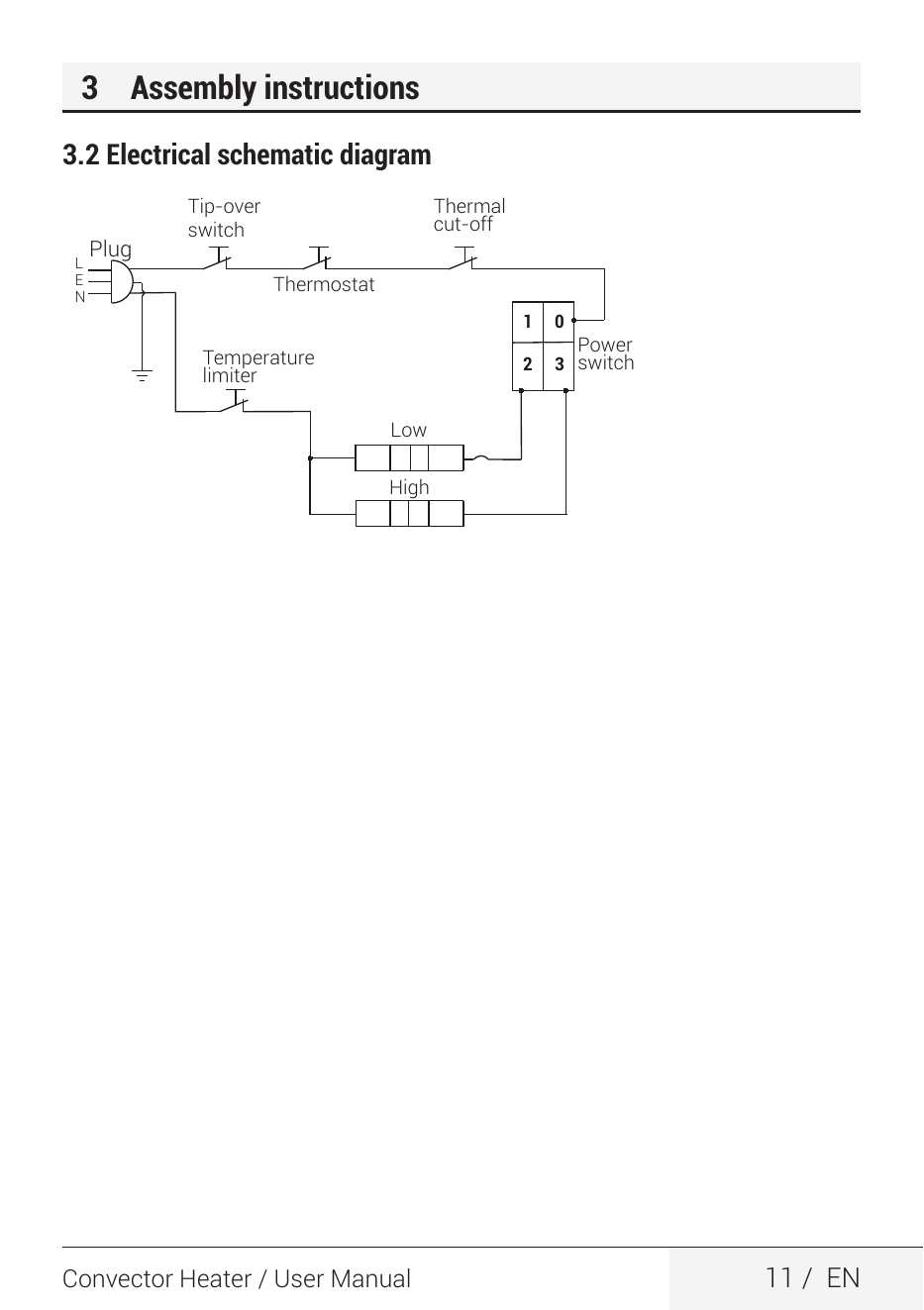

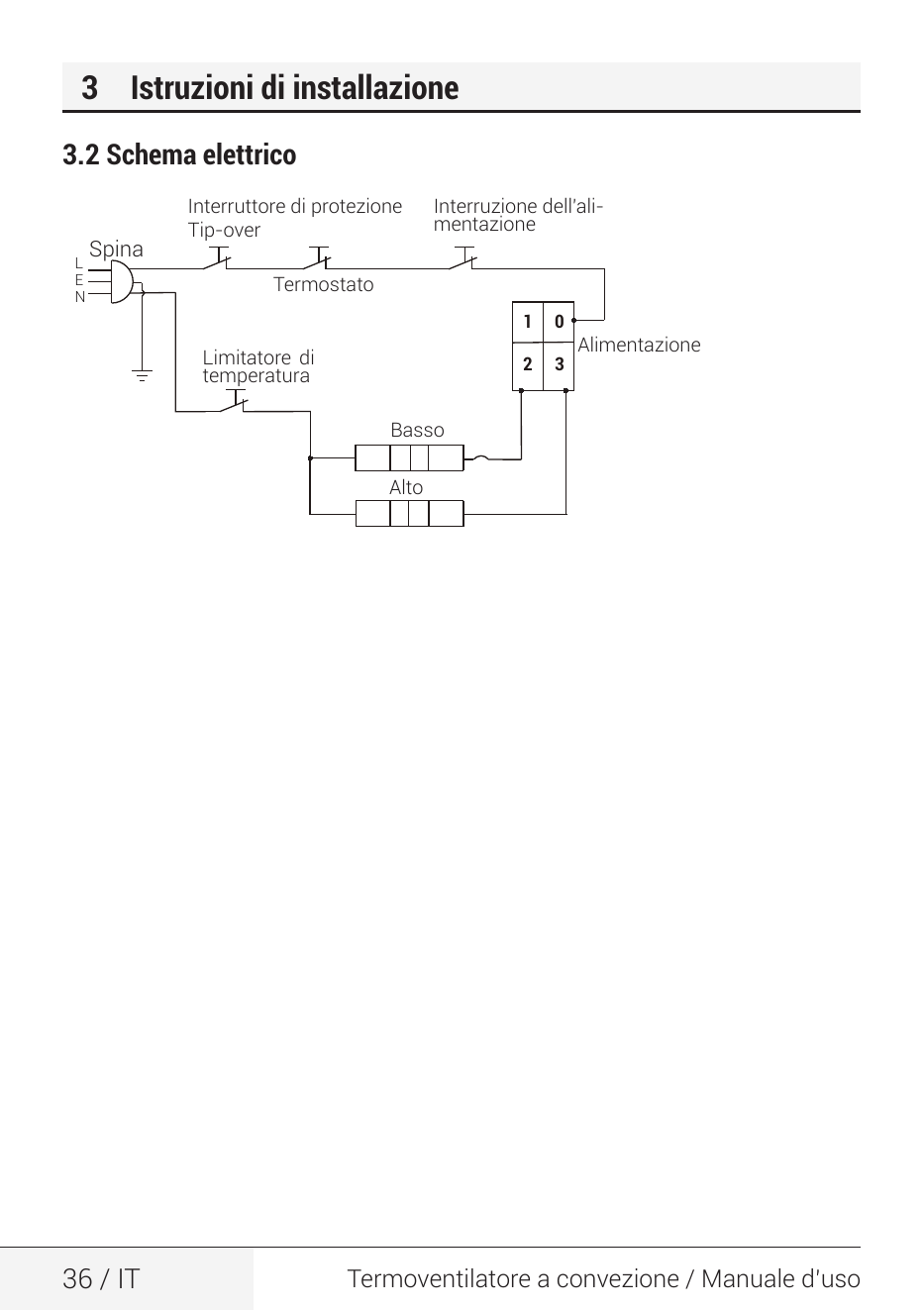

3.2 Electrical schematic diagram
Tip-over Thermal
switch cut-off
Plug
L
E Thermostat
N
1 0
Power
Temperature 2 3 switch
limiter

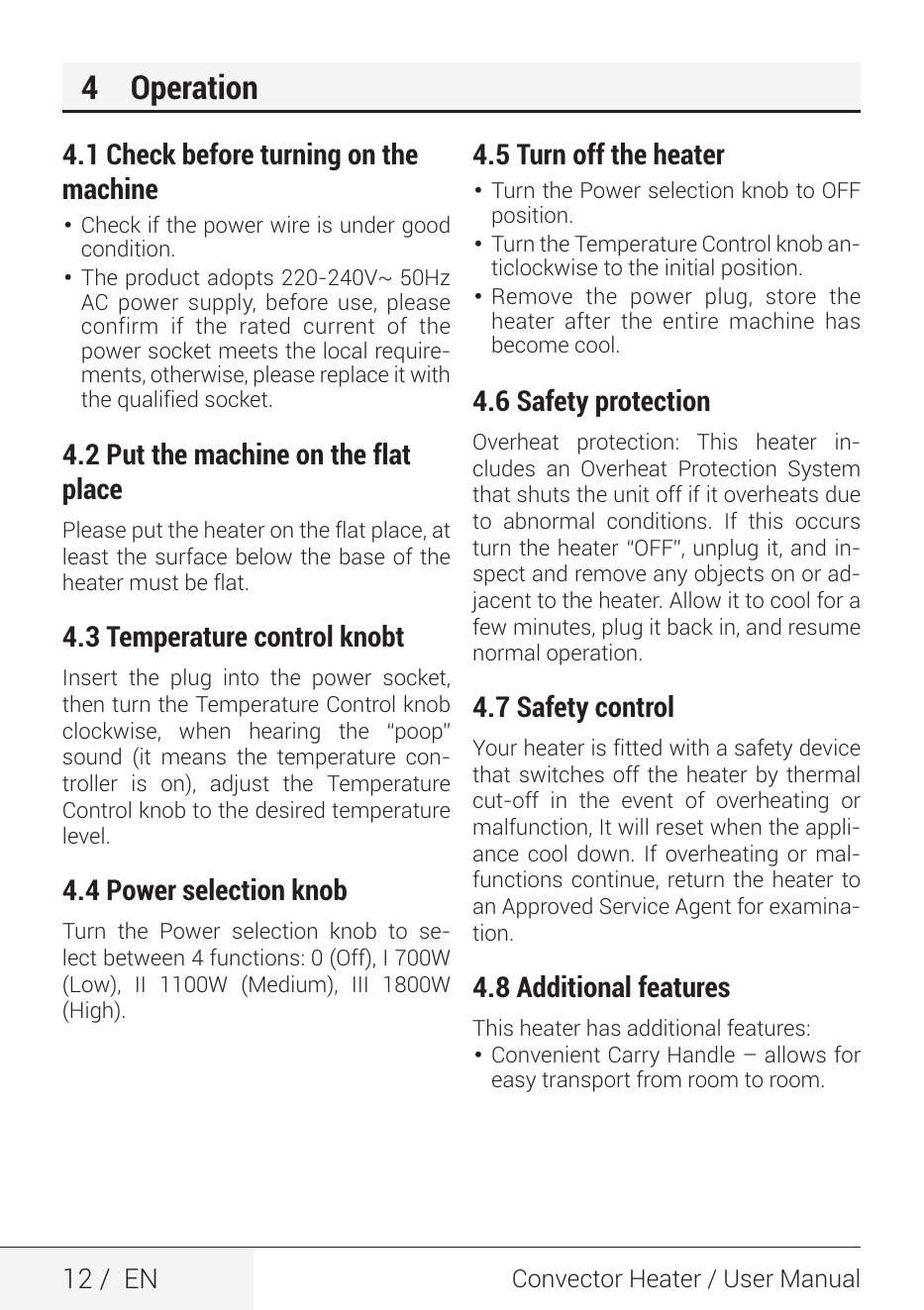

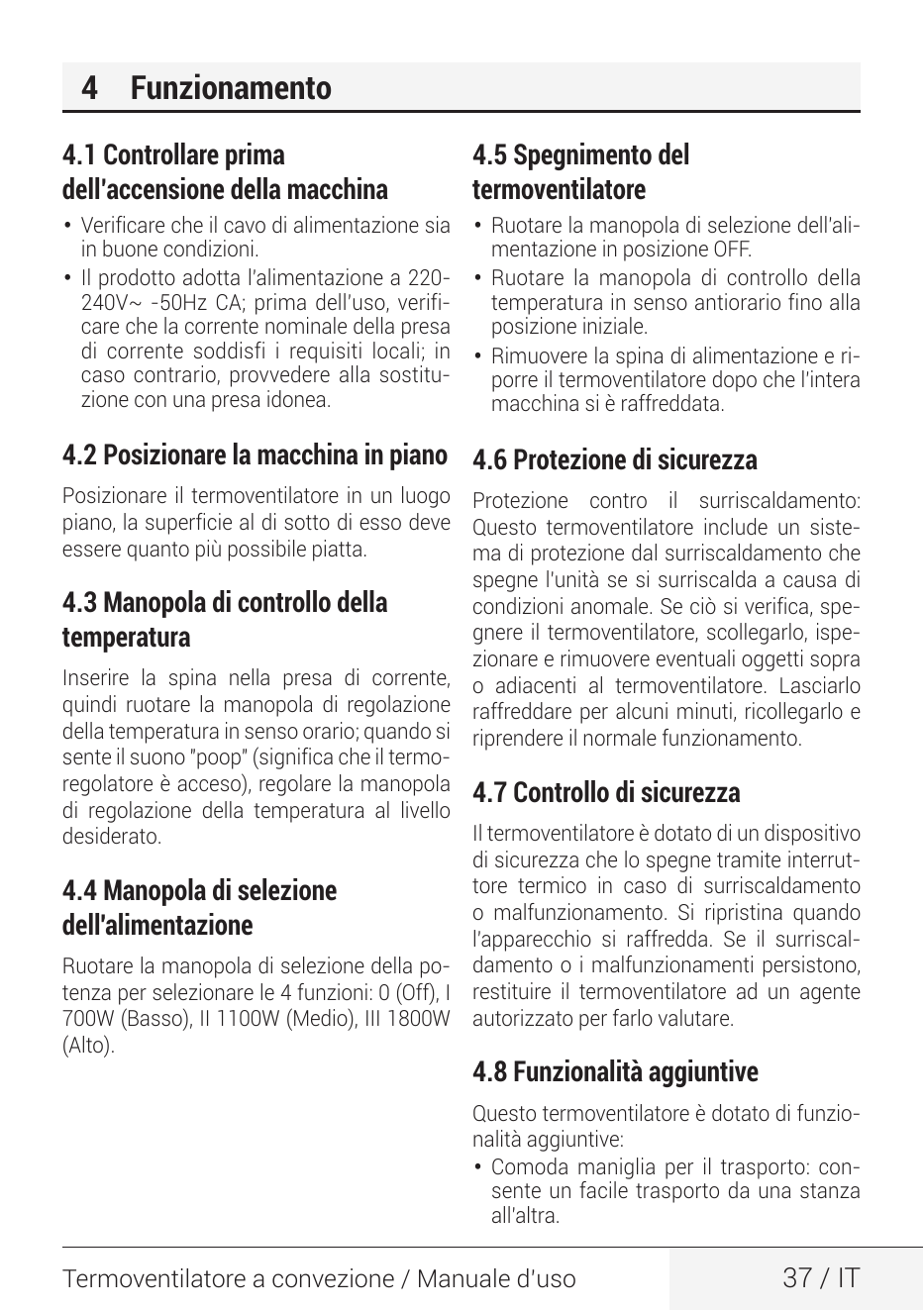

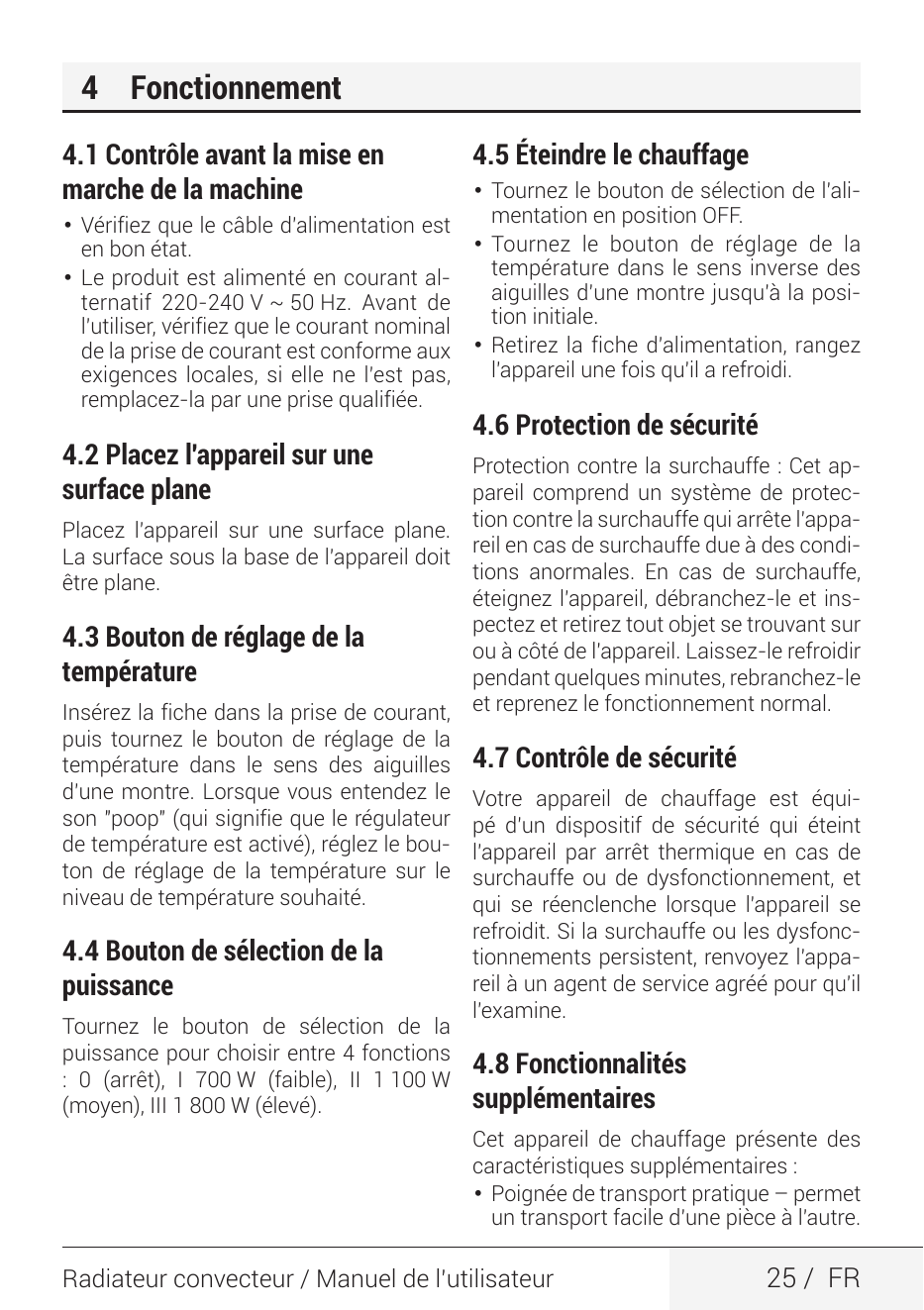

4 Operation
4.1 Check before turning on the 4.5 Turn off the heater
machine • Turn the Power selection knob to OFF
• Check if the power wire is under good position.
condition. • Turn the Temperature Control knob an-
• The product adopts 220-240V~ 50H...
