Руководство пользователя для Eigen IH-M01IGB

- полное руководство по эксплуатации

Модель: IH-M01IGB

Eigen IH-M01IGB

Встраиваемые электрические панели


Инструкция по эксплуатации для Eigen IH-M01IGB на русском языке

Размер файла: (1.5 mb)
Производитель: Eigen
Просмотров: 31
📸 Дополнительные изображения:

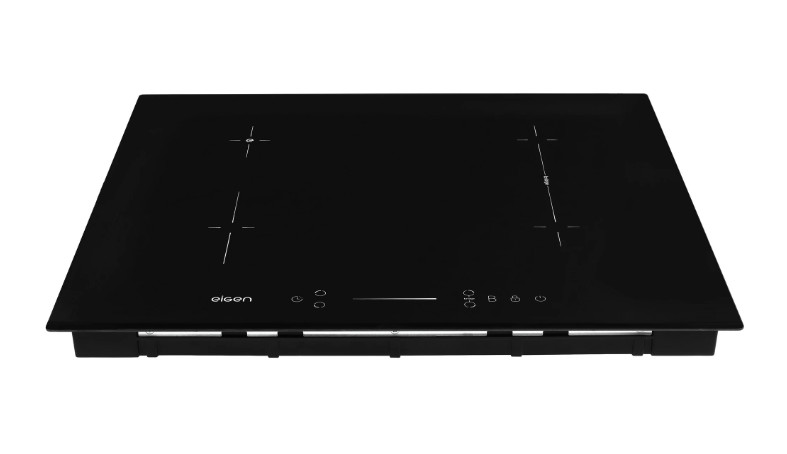

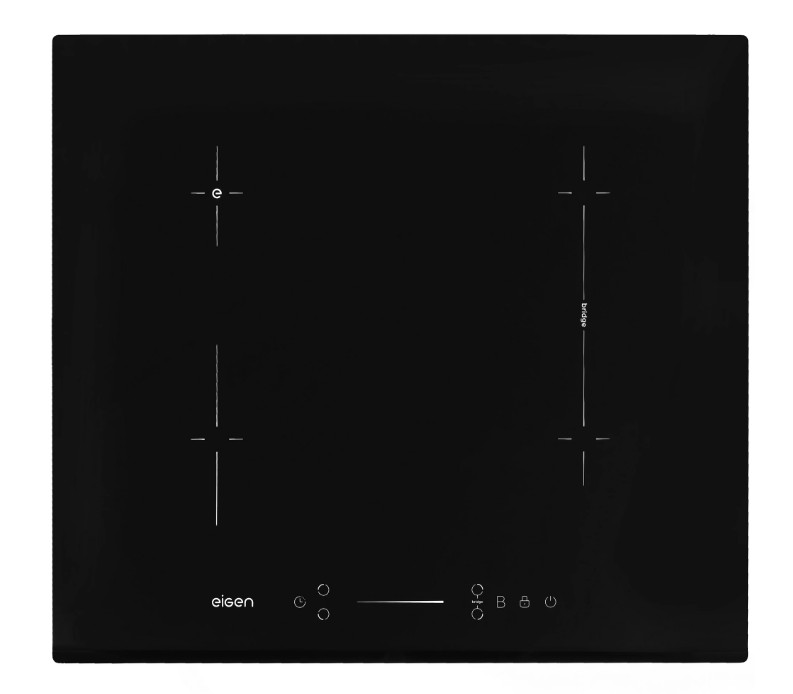

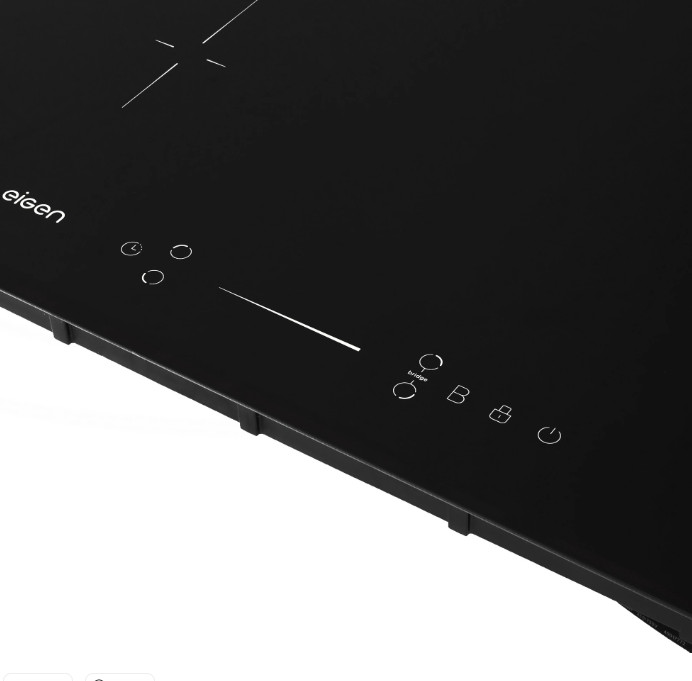

Индукционная варочная панель Eigen IH-M01IGB чёрного цвета со скошенным передним краем оснащена четырьмя экспресс-конфорками, две из которых можно объединить в мост IGB-Bridge. Эта технология создаёт единую большую зону нагрева с полностью равномерным теплом по всей поверхности, без холодных зон в местах соединения — удобно для большой и продолговатой посуды.

Модель оснащена таймером до 99 минут с функцией автоматического отключения конфорок. Инверторная технология обеспечивает непрерывный и стабильный нагрев даже на минимальной мощности. Благодаря этому значительно экономится электроэнергия, а шоколад, сливочное масло и нежные соусы растапливаются идеально, без риска перегрева и потери вкуса.

Интеллектуальная система распознавания посуды автоматически определяет её наличие и размер дна, точно подстраивая мощность нагрева. Интуитивно понятная сенсорная панель управления делает настройку всех параметров простой и быстрой. Плавное регулирование мощности позволяет устанавливать нужный уровень нагрева с высокой точностью.

Индикаторы остаточного тепла повышают безопасность, своевременно предупреждая о горячей поверхности, и позволяют использовать остаточное тепло для подогрева готовых блюд.

Первые 12 страниц

Извлечено автоматически
СТРАНИЦА PDF
Страница 1
Руководство по эксплуатации
Перейти на страницу
СТРАНИЦА PDF

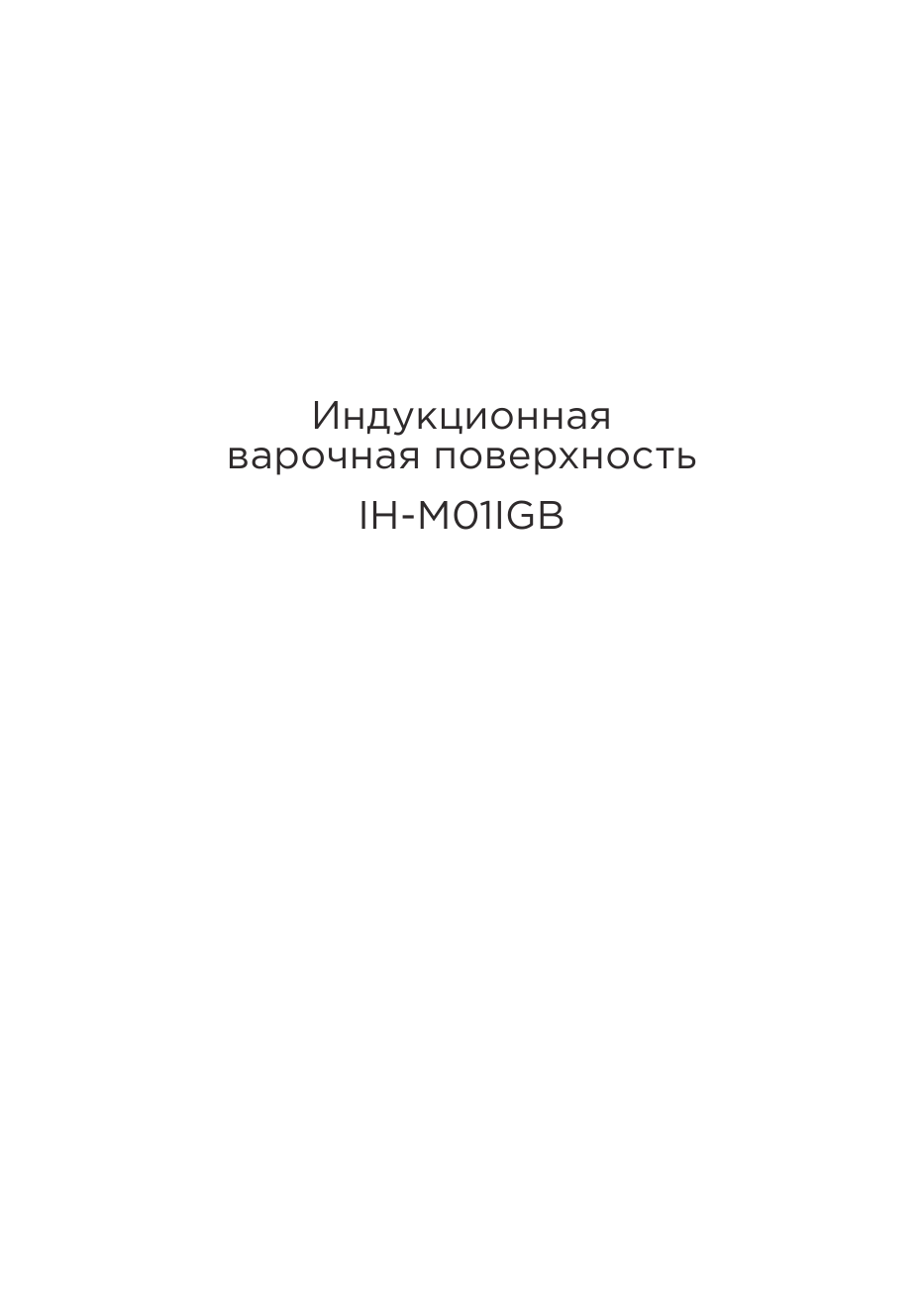

Страница 3
Индукционная
варочная поверхность
IH-M01IGB
Перейти на страницу
СТРАНИЦА PDF
Страница 4

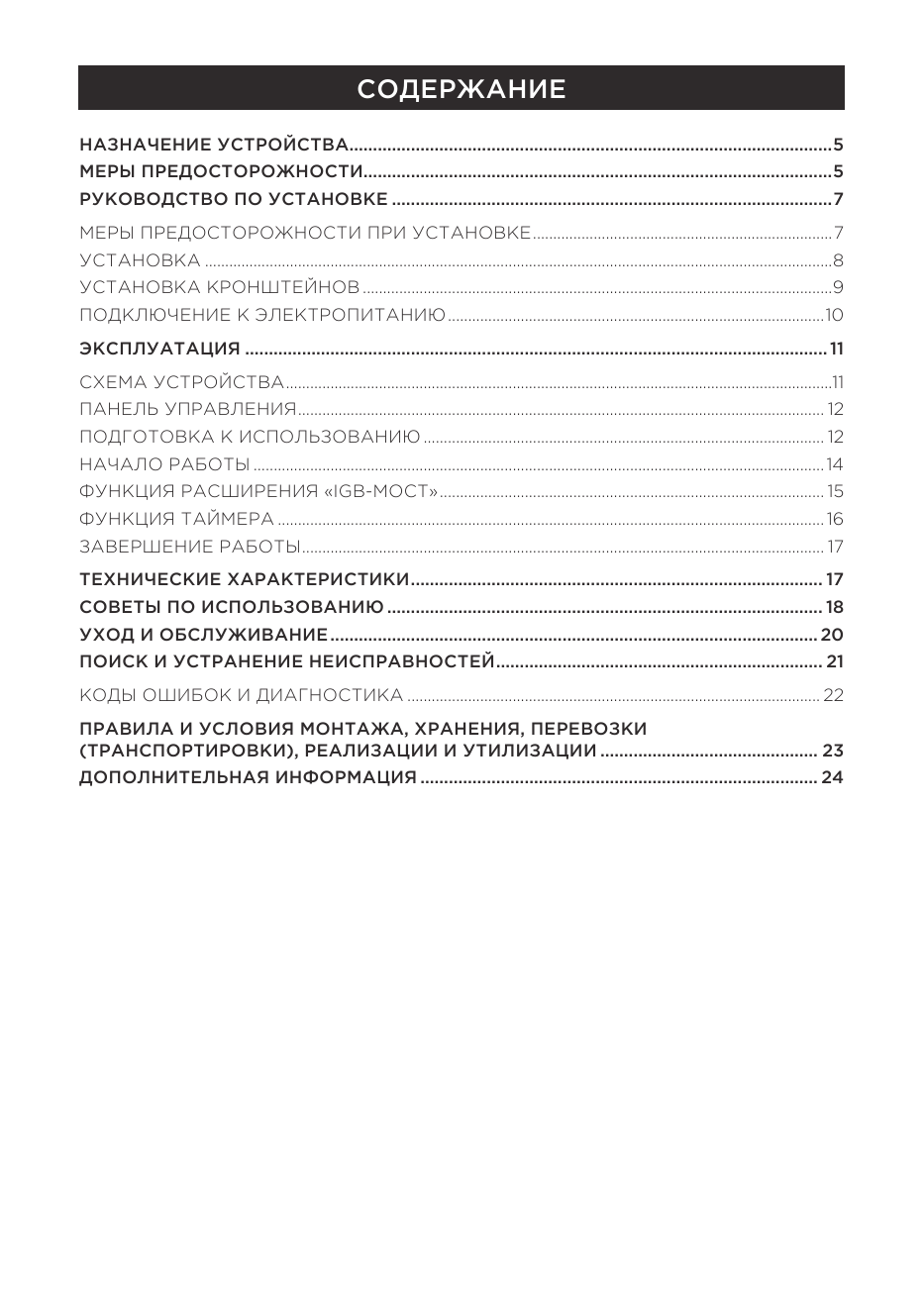

СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА5
МЕРЫ ПРЕДОСТОРОЖНОСТИ5
РУКОВОДСТВО ПО УСТАНОВКЕ7
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ7
УСТАНОВКА8
УСТАНОВКА КРОНШТЕЙНОВ9
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ10
ЭКСПЛУАТАЦИЯ 11
СХЕМА УСТРОЙСТВА11
ПАНЕЛЬ УПРАВЛЕНИЯ 12
ПОДГОТОВК...
Перейти на страницу
СТРАНИЦА PDF
Страница 5

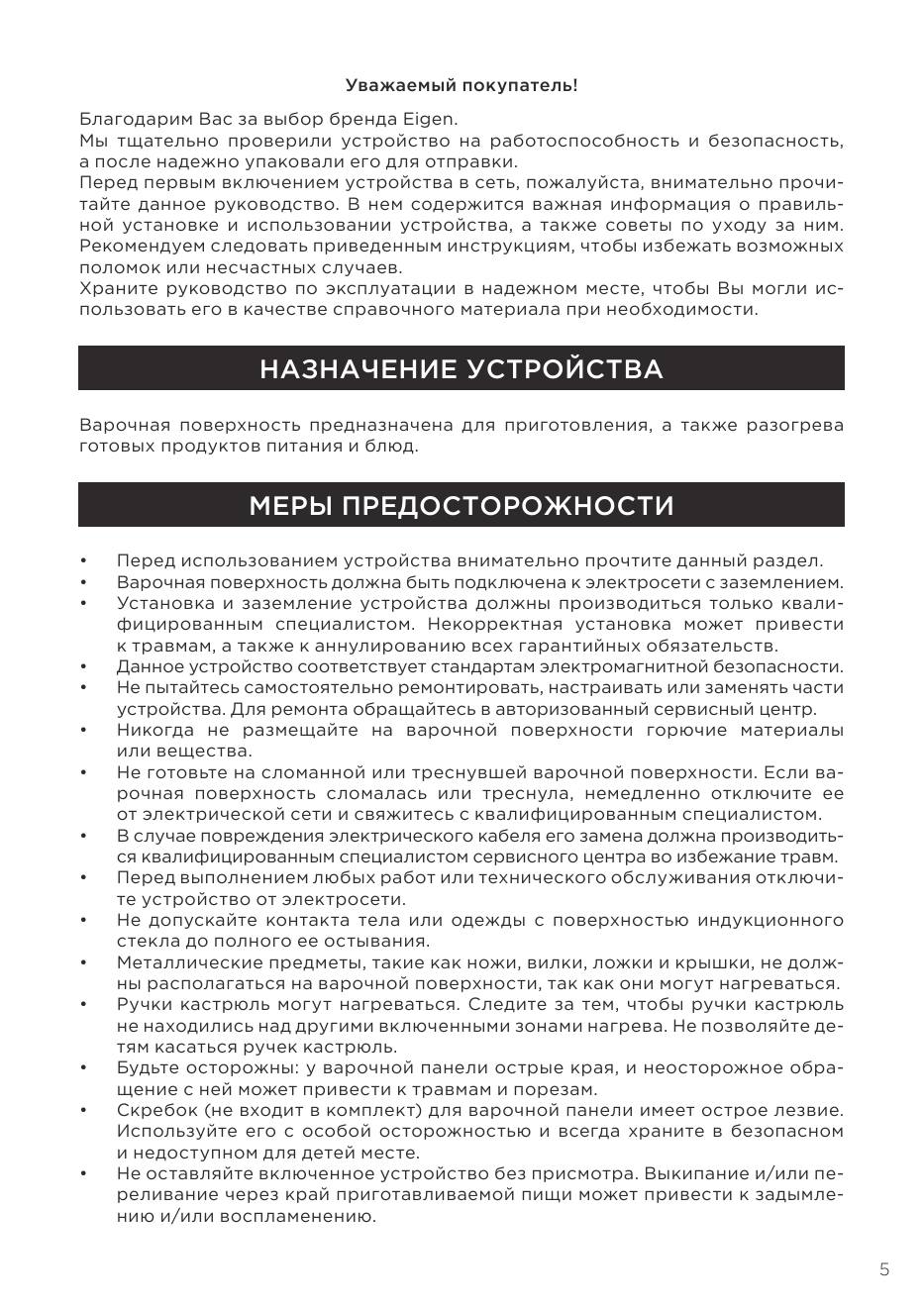

Уважаемый покупатель!
Благодарим Вас за выбор бренда Eigen.
Мы тщательно проверили устройство на работоспособность и безопасность,
а после надежно упаковали его для отправки.
Перед первым включением устройства в сеть, пожалуйста, внимательно прочи-
т...
Перейти на страницу
СТРАНИЦА PDF
Страница 6

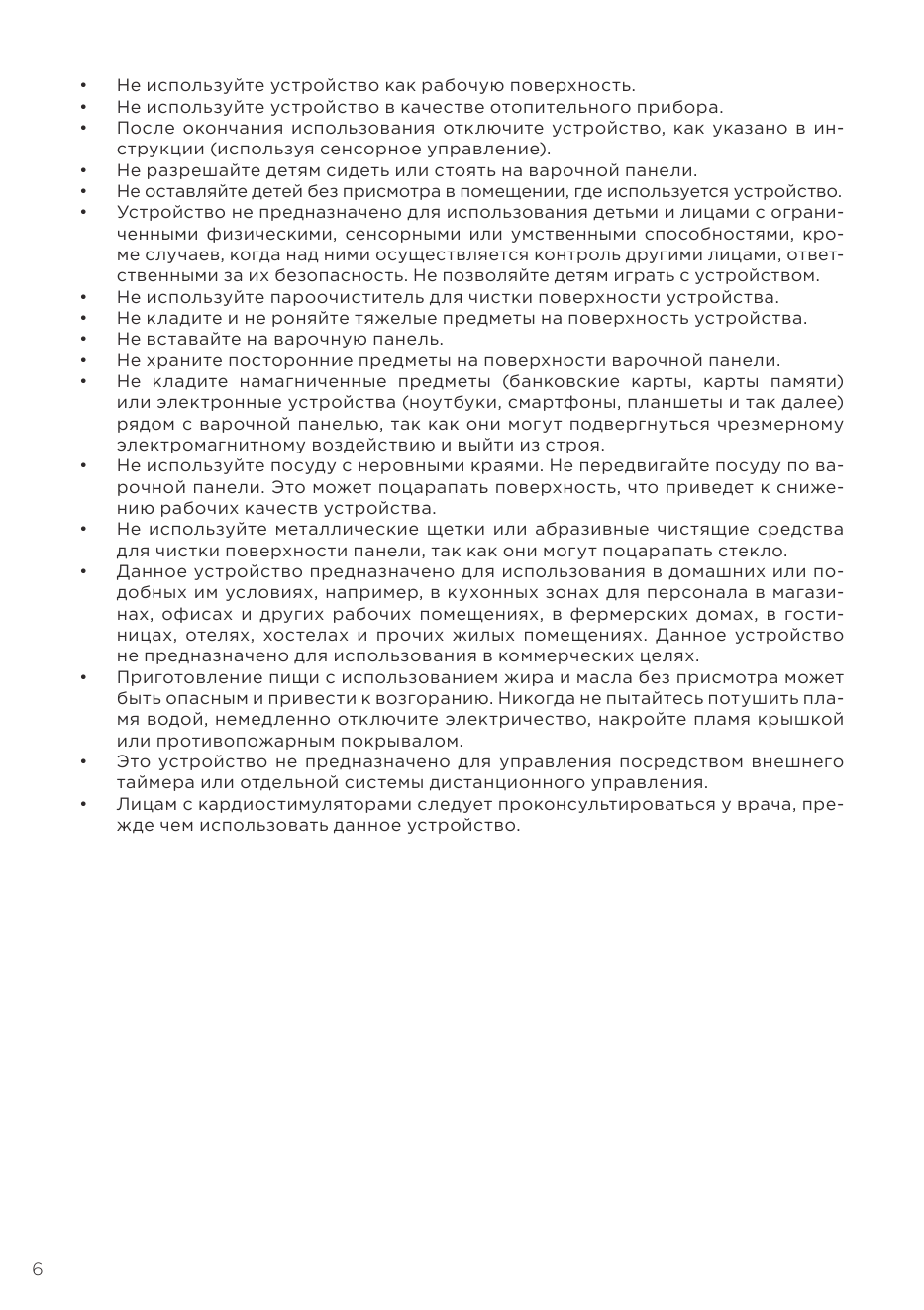

• Не используйте устройство как рабочую поверхность.
• Не используйте устройство в качестве отопительного прибора.
• После окончания использования отключите устройство, как указано в ин-
струкции (используя сенсорное управление).
• Не разрешайте детя...
Перейти на страницу
СТРАНИЦА PDF
Страница 7

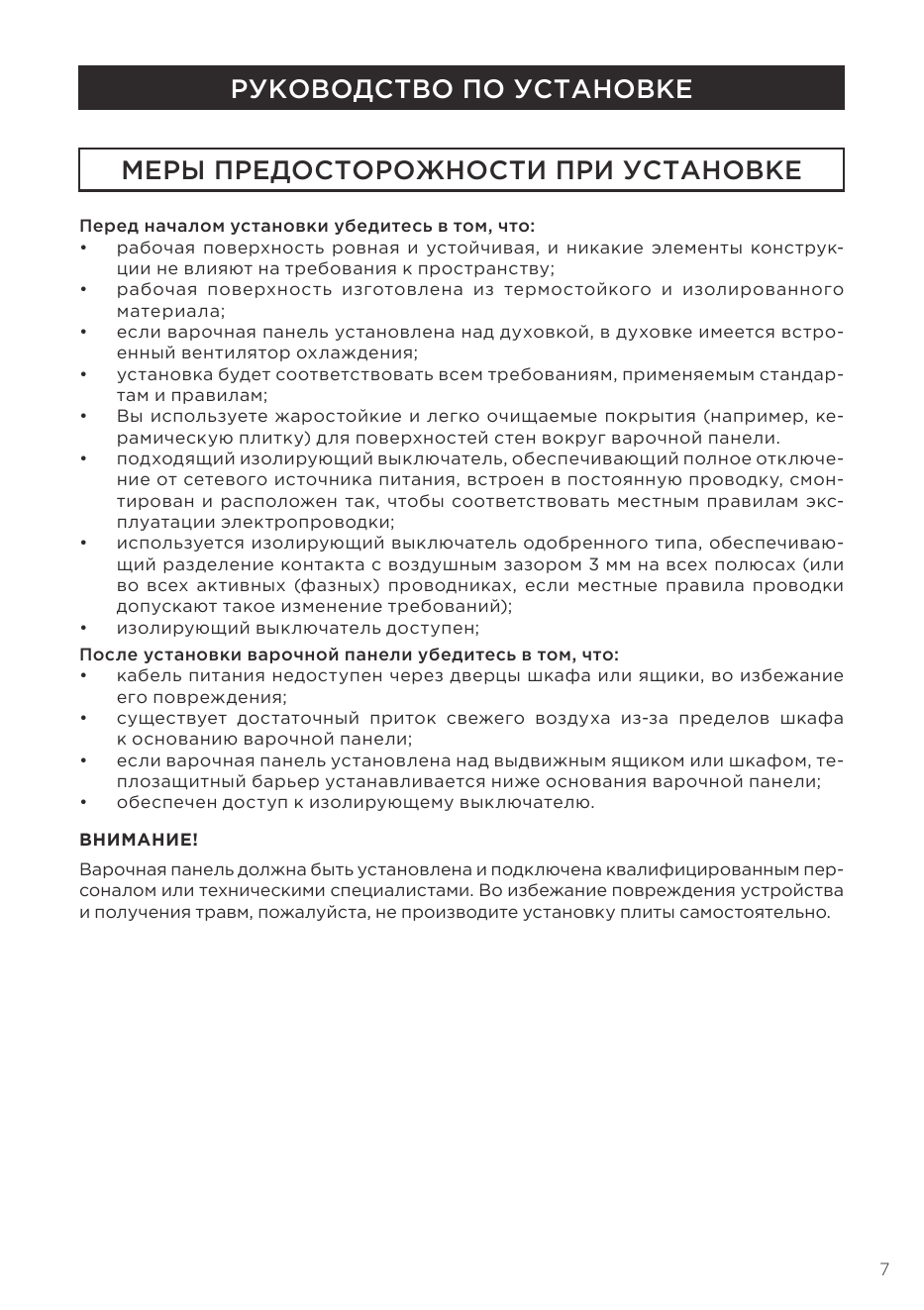

РУКОВОДСТВО ПО УСТАНОВКЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ
Перед началом установки убедитесь в том, что:
• рабочая поверхность ровная и устойчивая, и никакие элементы конструк-
ции не влияют на требования к пространству;
• рабочая поверхность изго...
Перейти на страницу
СТРАНИЦА PDF
Страница 8

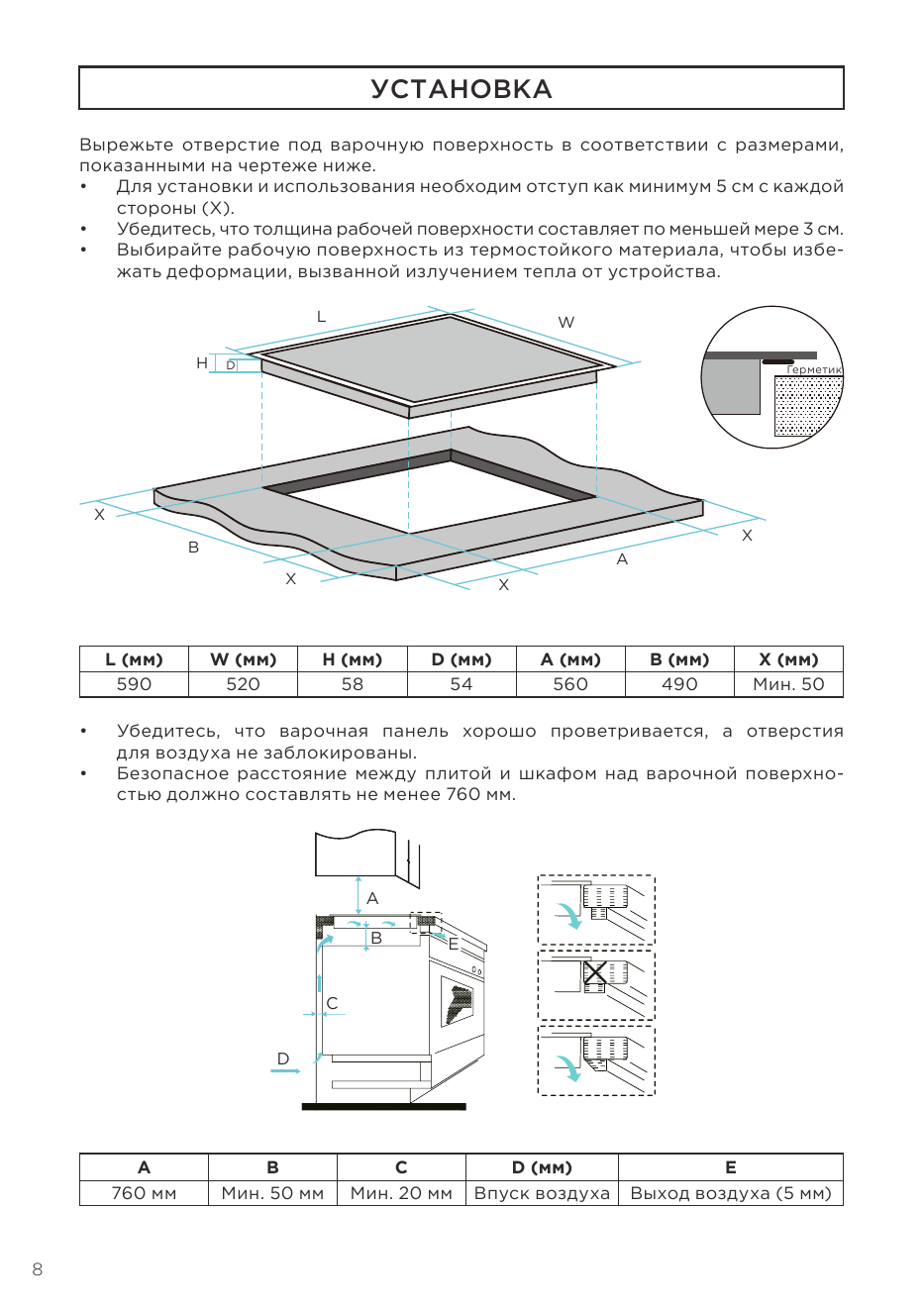

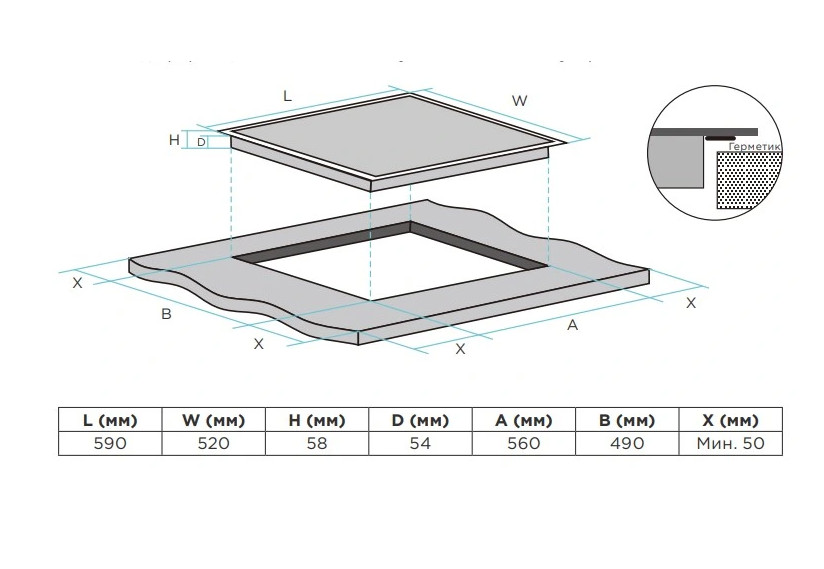

УСТАНОВКА
Вырежьте отверстие под варочную поверхность в соответствии с размерами,
показанными на чертеже ниже.
• Для установки и использования необходим отступ как минимум 5 см с каждой
стороны (X).
• Убедитесь, что толщина рабочей поверхности состав...
Перейти на страницу
СТРАНИЦА PDF
Страница 9

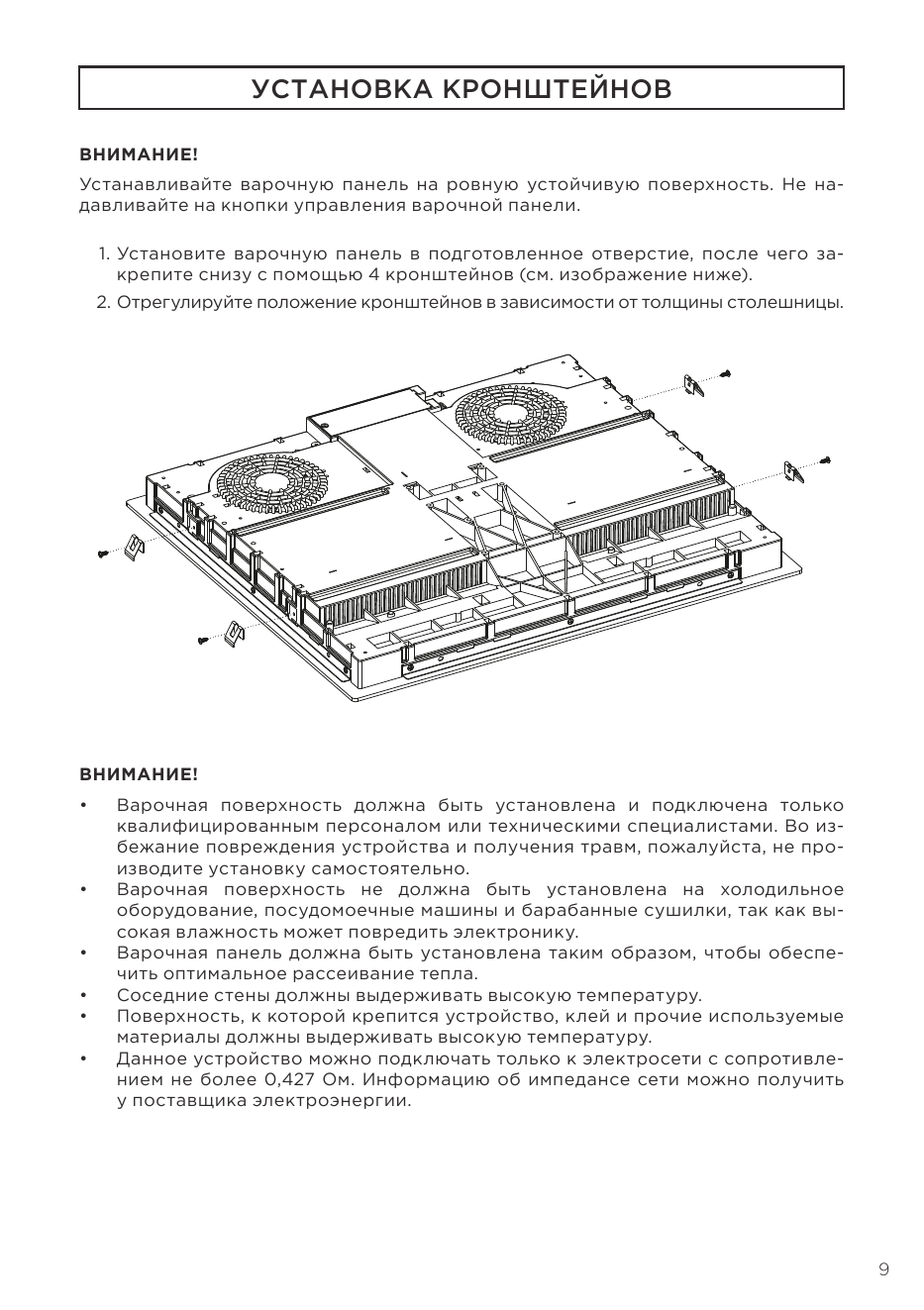

УСТАНОВКА КРОНШТЕЙНОВ

ВНИМАНИЕ!
Устанавливайте варочную панель на ровную устойчивую поверхность. Не на-
давливайте на кнопки управления варочной панели.

1. Установите варочную панель в подготовленное отверстие, после чего за-
крепите снизу с помощь...
Перейти на страницу
СТРАНИЦА PDF

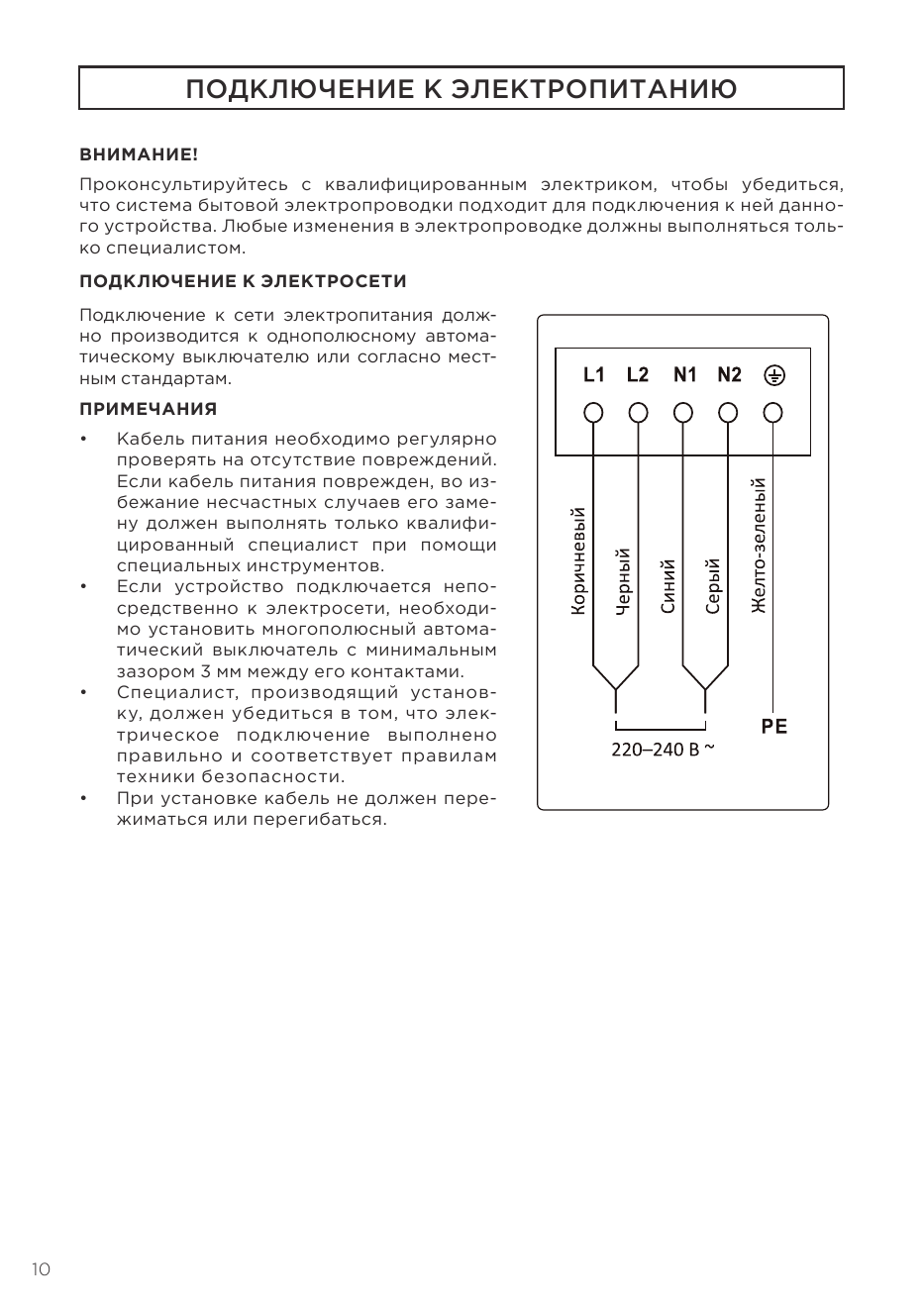

Страница 10
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

ВНИМАНИЕ!
Проконсультируйтесь с квалифицированным электриком, чтобы убедиться,
что система бытовой электропроводки подходит для подключения к ней данно-
го устройства. Любые изменения в электропроводке должны выполняться...
Перейти на страницу
СТРАНИЦА PDF
Страница 11

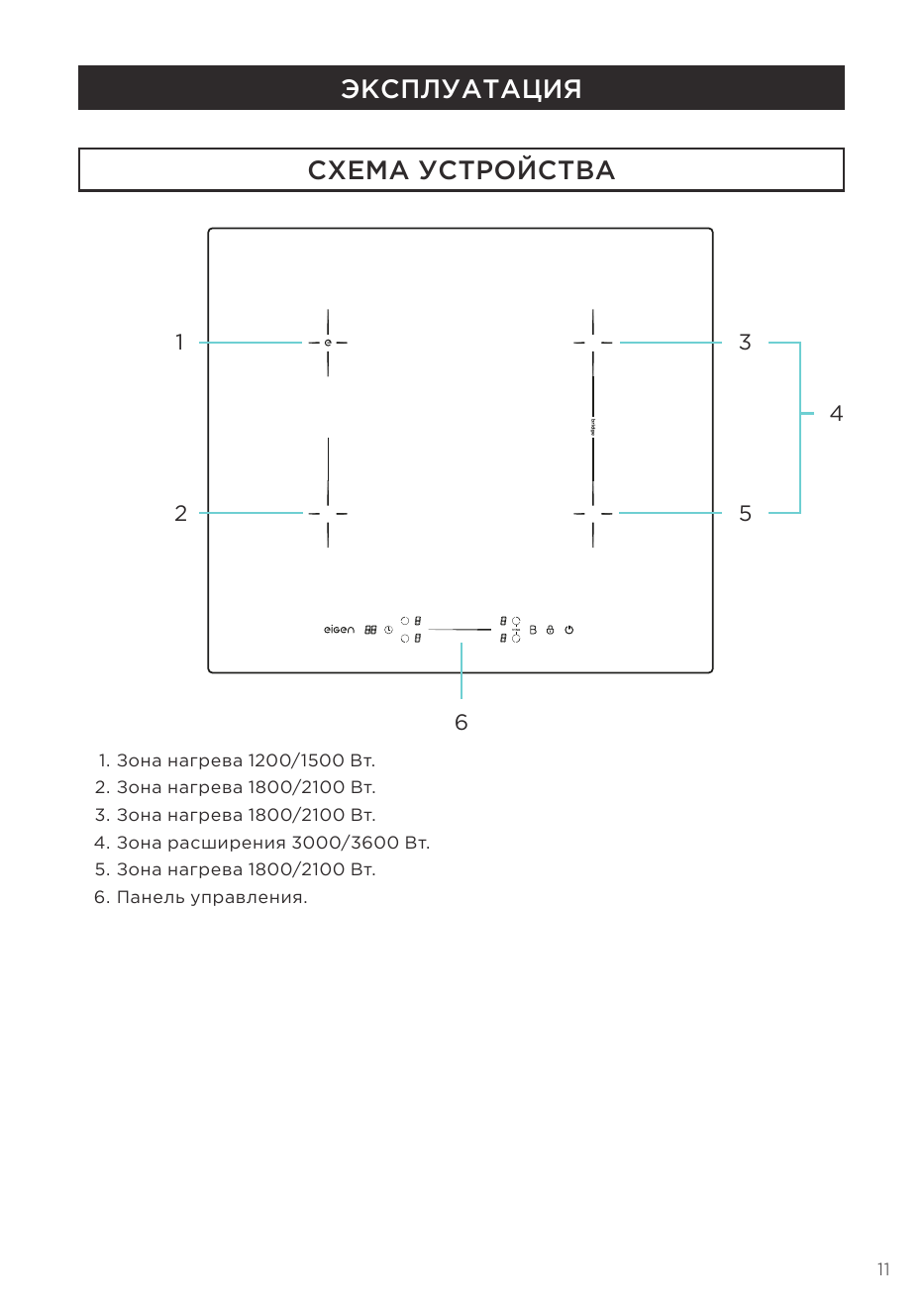

ЭКСПЛУАТАЦИЯ

СХЕМА УСТРОЙСТВА

1 3

2 5

1. Зона нагрева 1200/1500 Вт.
2. Зона нагрева 1800/2100 Вт.
3. Зона нагрева 1800/2100 Вт.
4. Зона расширения 3000/3600 Вт.
5. Зона нагрева 1800/2100 Вт.
6. Панель управления.
Перейти на страницу
СТРАНИЦА PDF
Страница 12

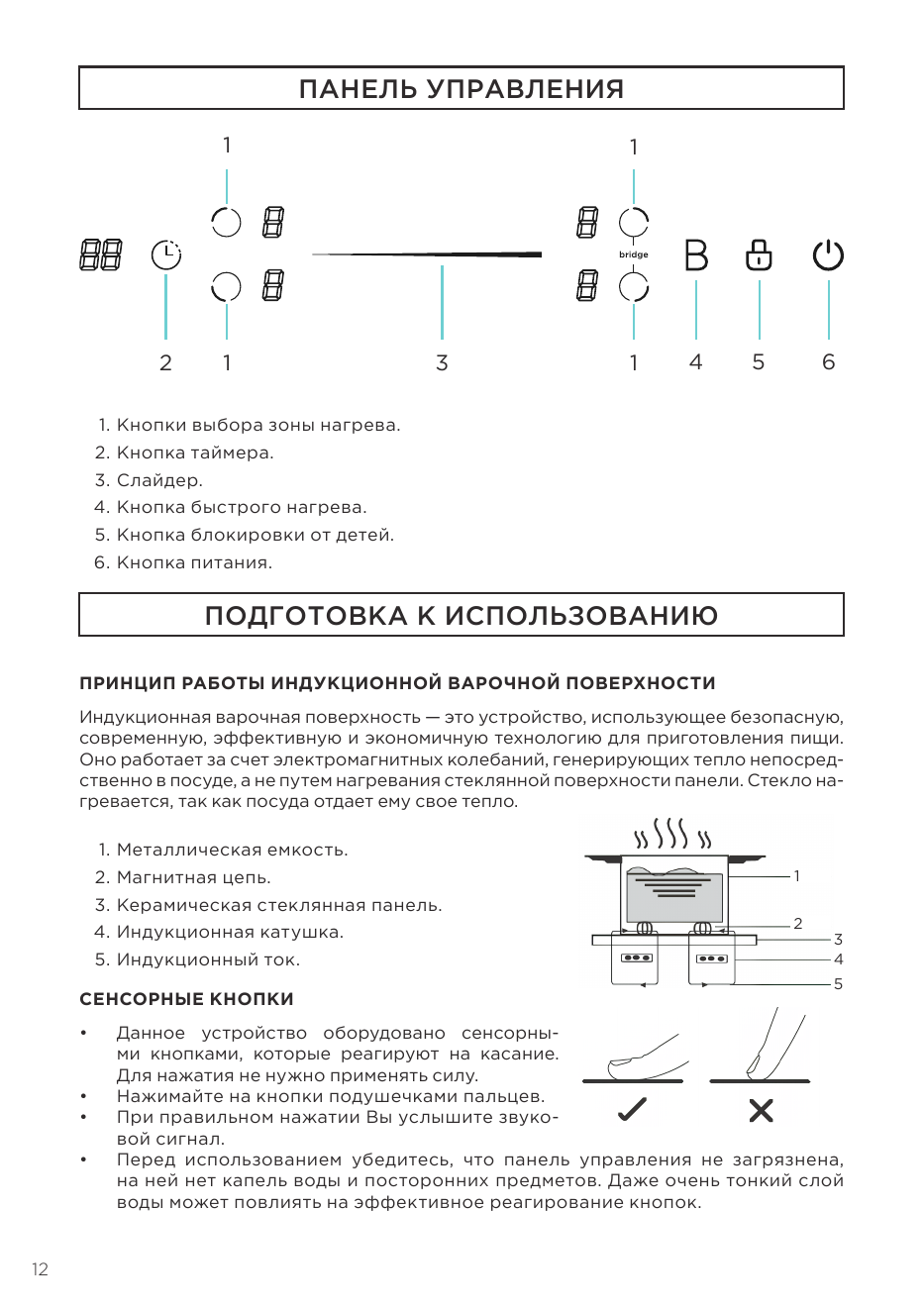

ПАНЕЛЬ УПРАВЛЕНИЯ

1 1

2 1 3 1 4 5 6

1. Кнопки выбора зоны нагрева.
2. Кнопка таймера.
3. Слайдер.
4. Кнопка быстрого нагрева.
5. Кнопка блокировки от детей.
6. Кнопка питания.

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

ПРИНЦИП РАБОТЫ ИНДУКЦИОННОЙ ВАРОЧНОЙ ПОВЕР...
