Руководство пользователя для Eigen IH-M02IGB

- полное руководство по эксплуатации

Модель: IH-M02IGB

Eigen IH-M02IGB

Встраиваемые электрические панели


Инструкция по эксплуатации для Eigen IH-M02IGB на русском языке

Размер файла: (1.6 mb)
Производитель: Eigen
Просмотров: 33
📸 Дополнительные изображения:

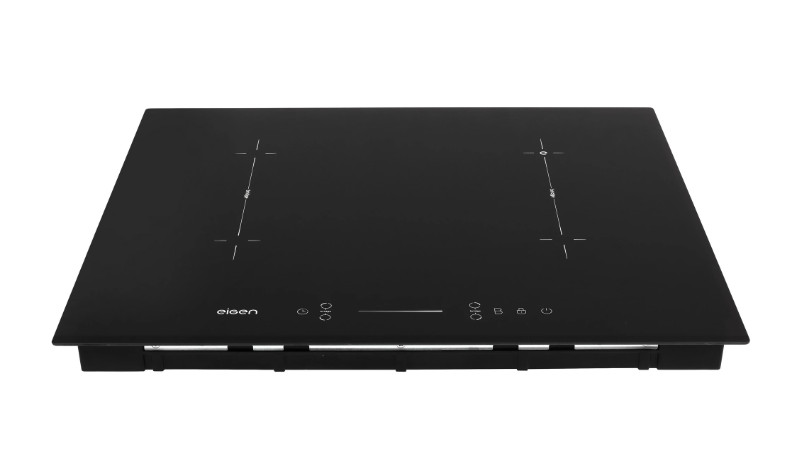

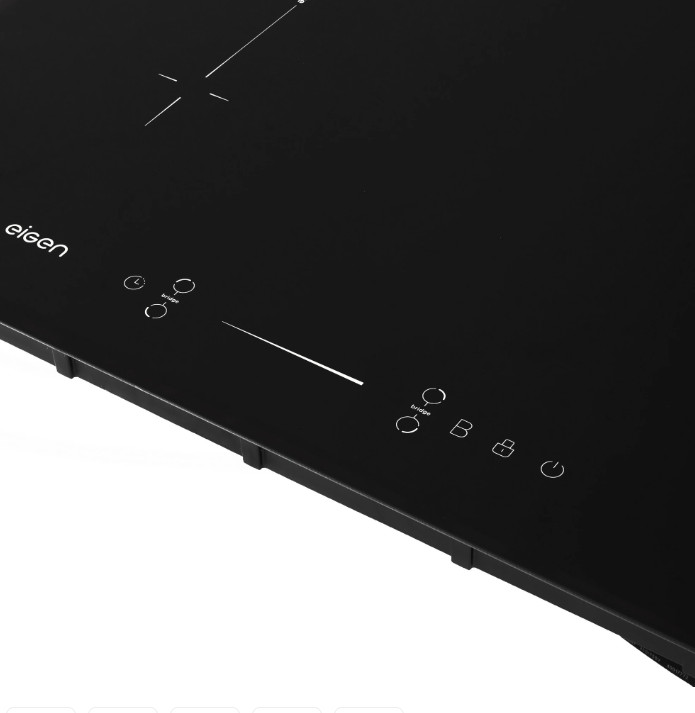

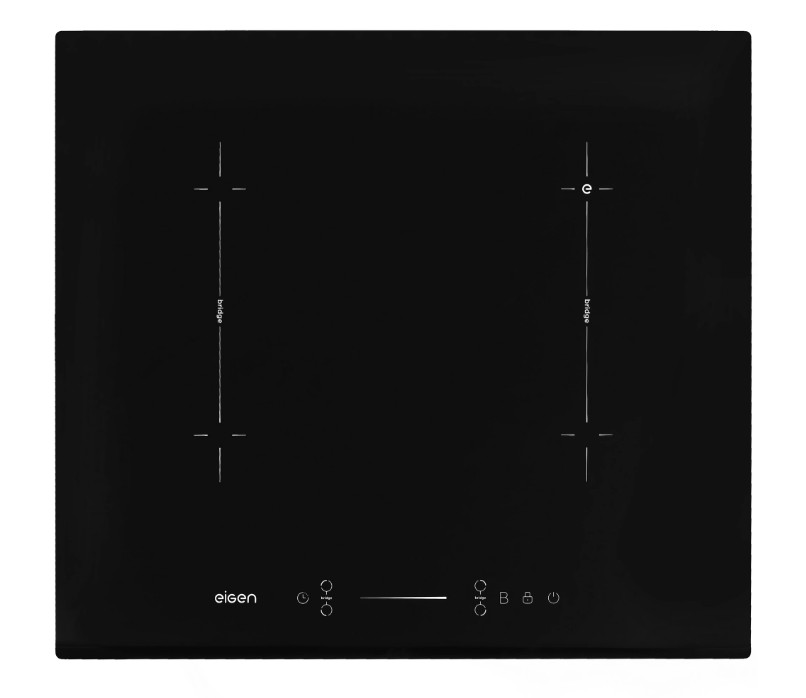

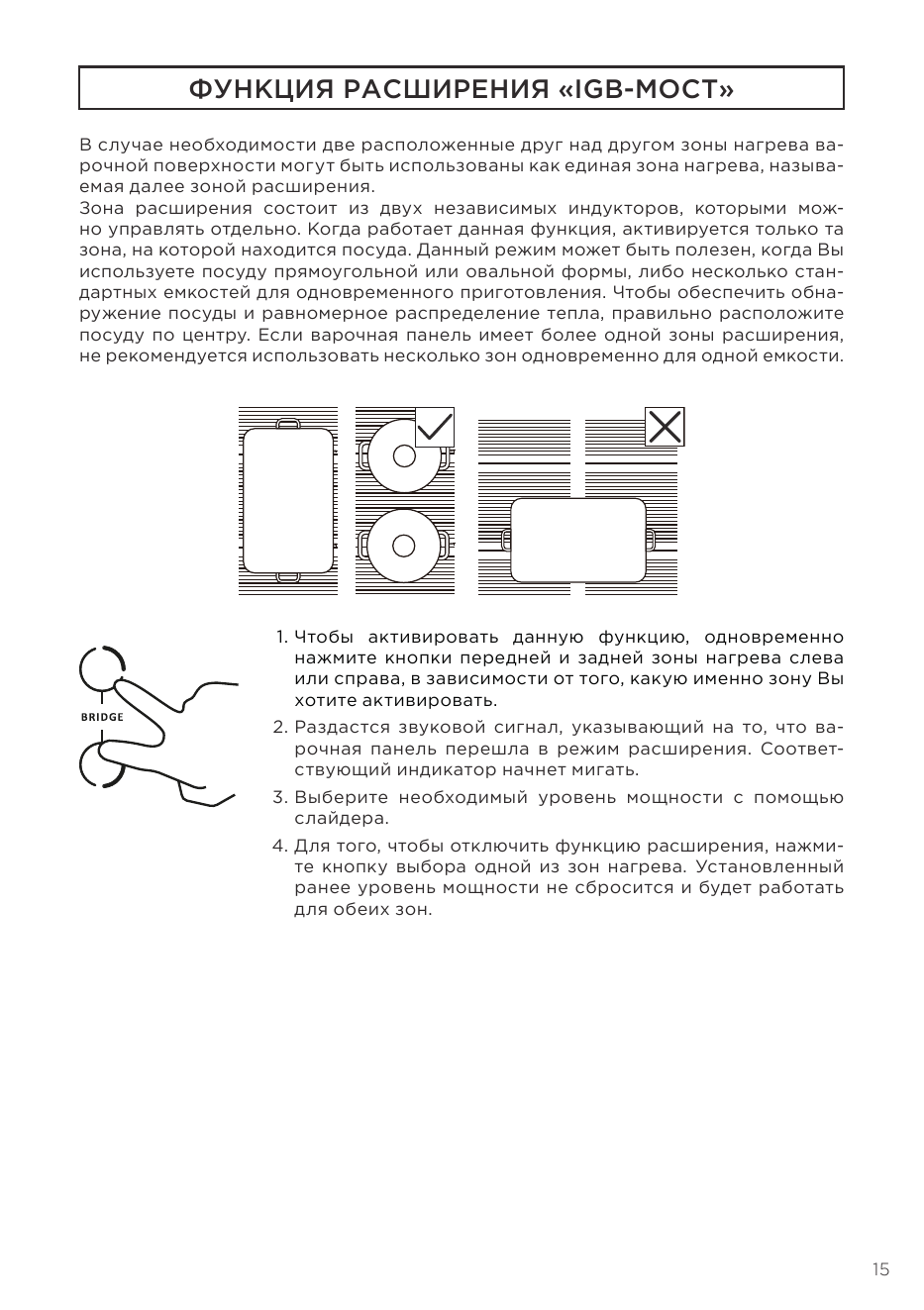

Индукционная варочная панель Eigen IH-M02IGB с чёрной стеклокерамической поверхностью оснащена четырьмя конфорками, две из которых можно объединить в режим IGB-Bridge. При активации моста образуется единая большая зона нагрева с равномерным теплом по всей площади, без холодных стыков - идеально для большой посуды, утятниц, грилей и противней.

Интуитивно понятная сенсорная панель управления обеспечивает удобный и быстрый доступ ко всем функциям. Плавное регулирование мощности позволяет точно устанавливать нужный уровень нагрева - от деликатного томления до интенсивной жарки.

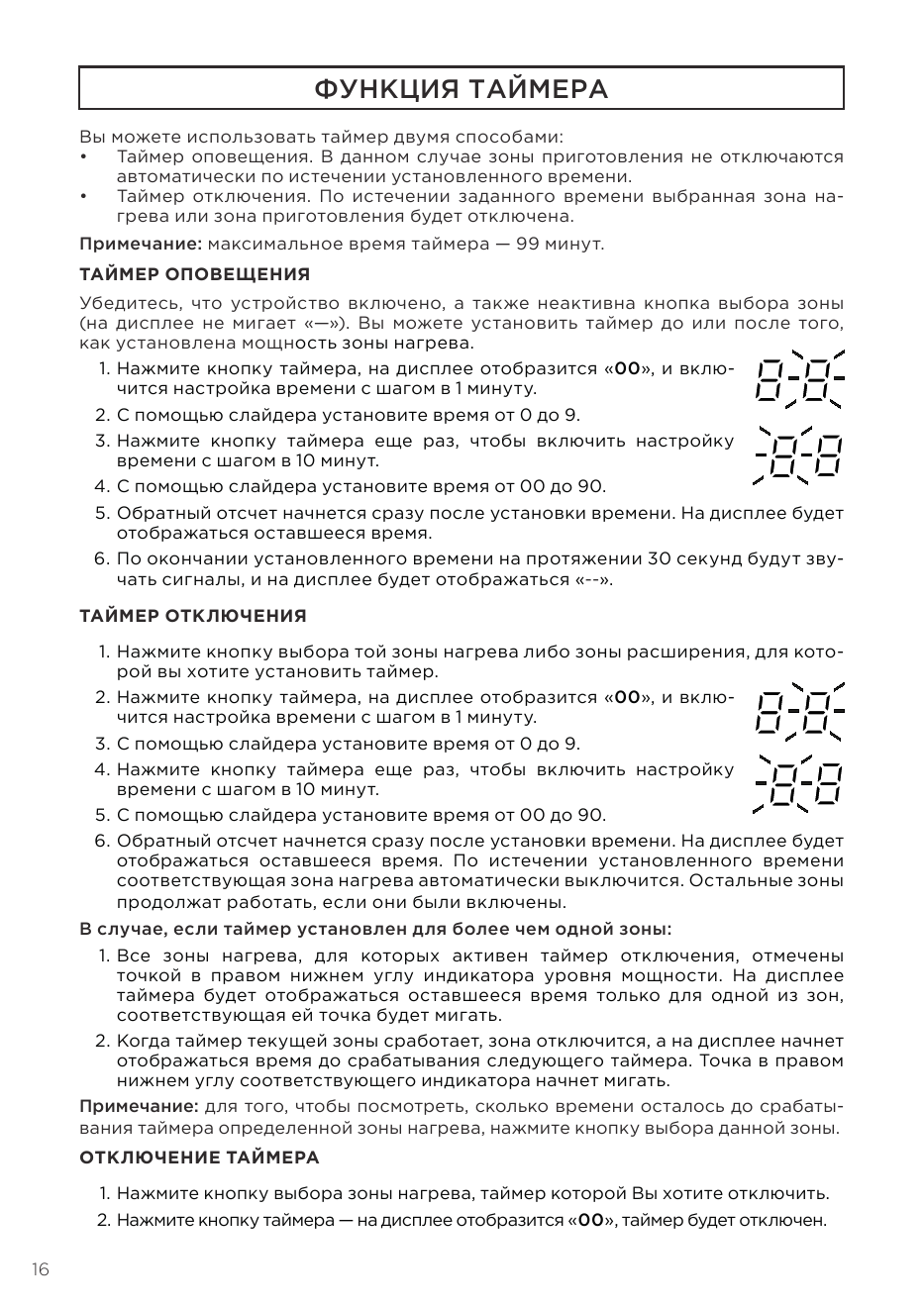

Модель поддерживает таймер до 99 минут с автоматическим отключением конфорок. Благодаря инверторной технологии нагрев на минимальной мощности происходит непрерывно и очень мягко. Это особенно удобно для растапливания шоколада, сливочного масла и приготовления чувствительных соусов без риска перегрева и потери вкуса. При этом заметно экономится электроэнергия.

Интеллектуальная система распознавания посуды автоматически определяет её наличие и размер дна, подстраивая мощность нагрева. Индикаторы остаточного тепла показывают степень нагрева конфорок после выключения, предотвращая ожоги и позволяя использовать тепло для подогрева блюд. Функция блокировки панели управления надёжно защищает от случайного нажатия и особенно полезна в семьях с детьми.

Первые 12 страниц

Извлечено автоматически
СТРАНИЦА PDF

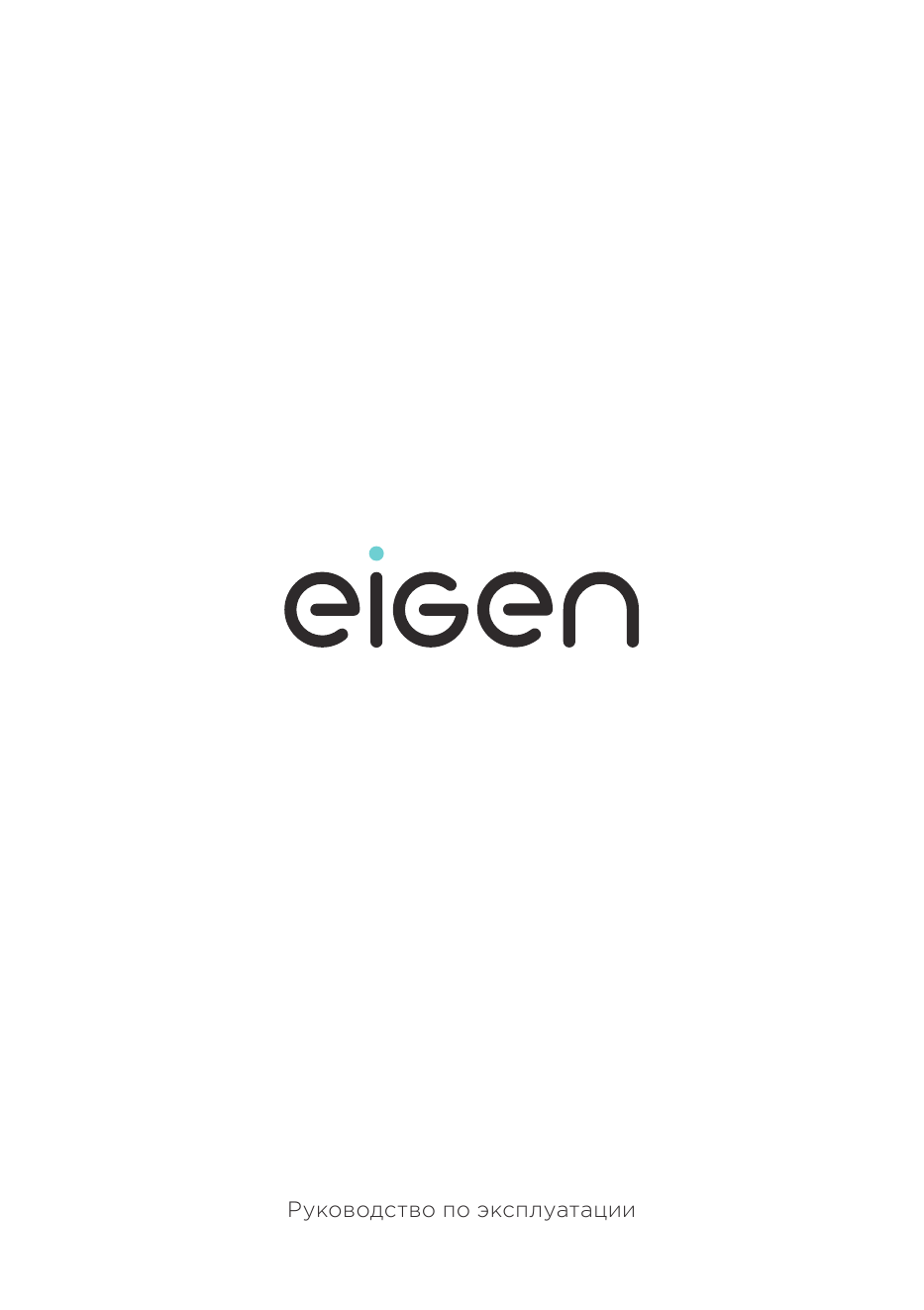

Страница 1
Руководство по эксплуатации
Перейти на страницу
СТРАНИЦА PDF

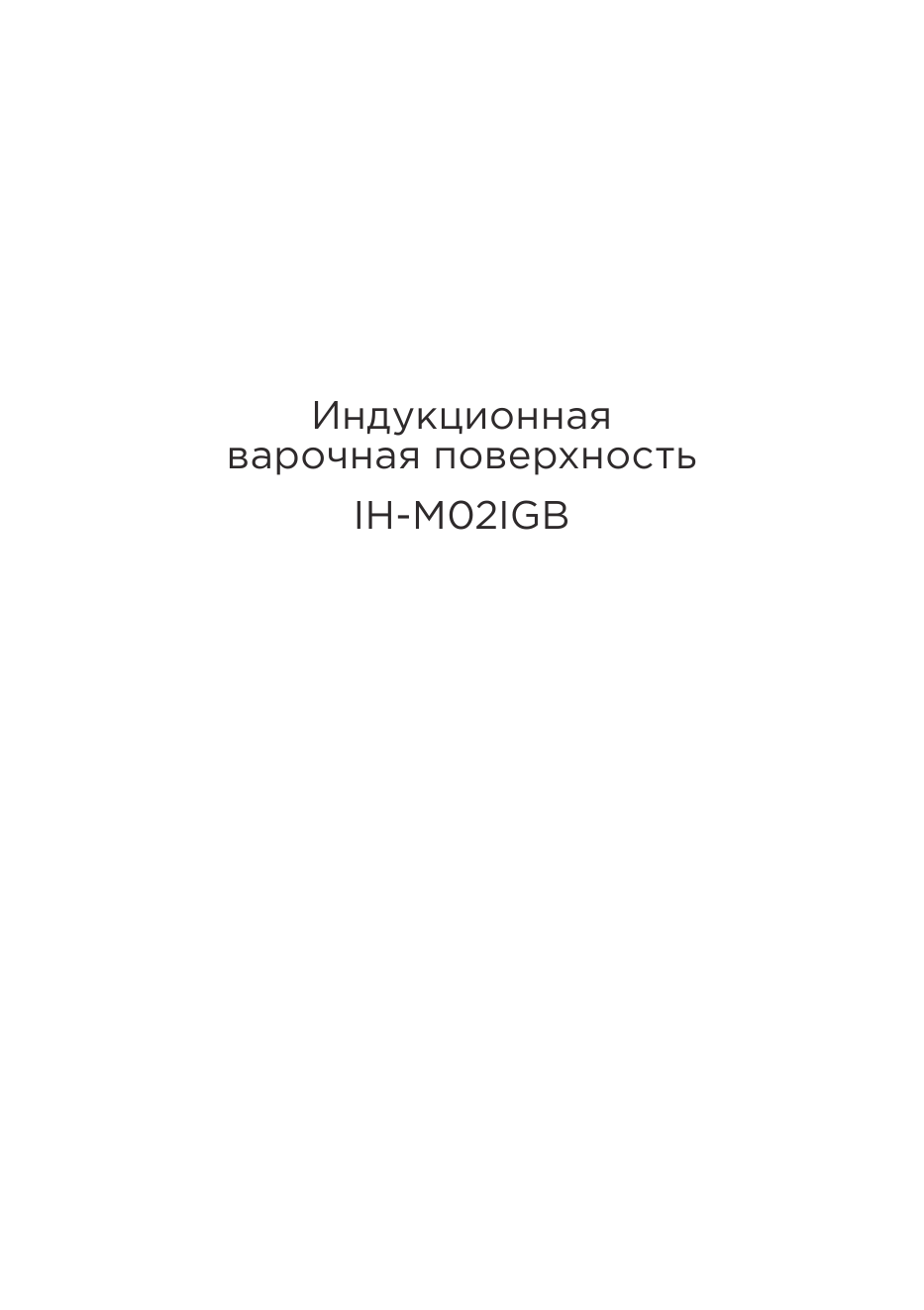

Страница 3
Индукционная
варочная поверхность
IH-M02IGB
Перейти на страницу
СТРАНИЦА PDF

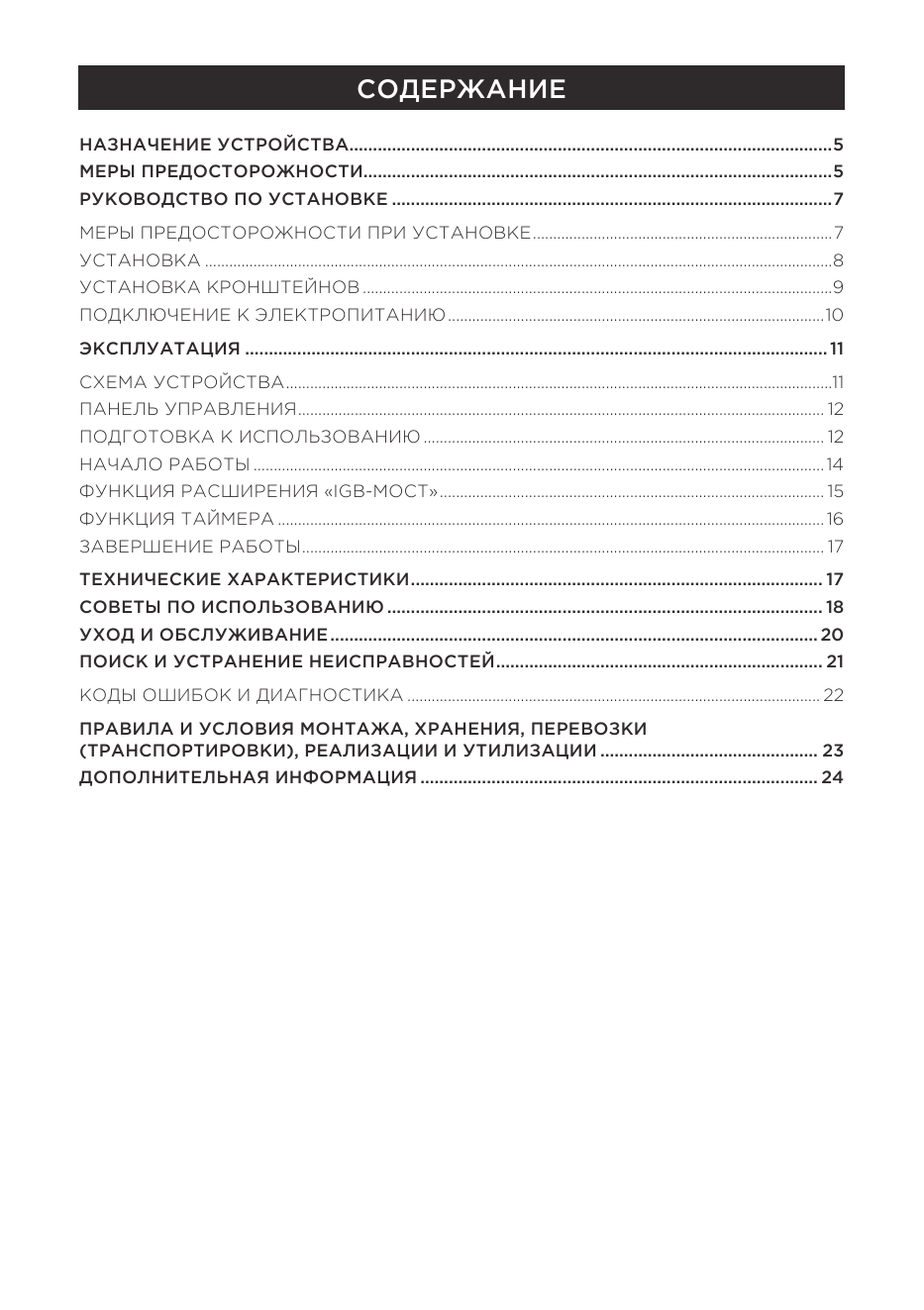

Страница 4
СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА5
МЕРЫ ПРЕДОСТОРОЖНОСТИ5
РУКОВОДСТВО ПО УСТАНОВКЕ7
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ7
УСТАНОВКА8
УСТАНОВКА КРОНШТЕЙНОВ9
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ10
ЭКСПЛУАТАЦИЯ 11
СХЕМА УСТРОЙСТВА11
ПАНЕЛЬ УПРАВЛЕНИЯ 12
ПОДГОТОВК...
Перейти на страницу
СТРАНИЦА PDF

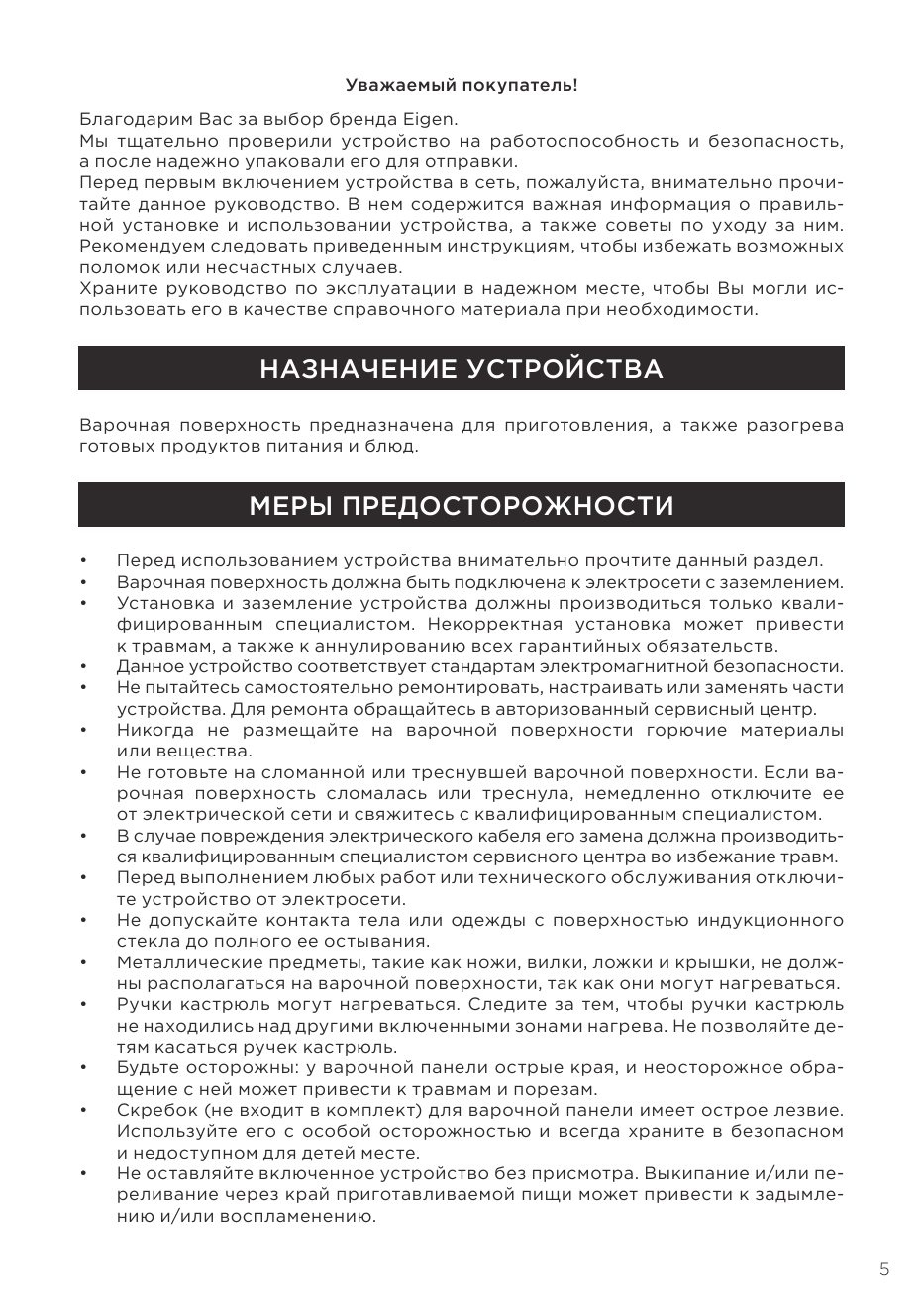

Страница 5
Уважаемый покупатель!
Благодарим Вас за выбор бренда Eigen.
Мы тщательно проверили устройство на работоспособность и безопасность,
а после надежно упаковали его для отправки.
Перед первым включением устройства в сеть, пожалуйста, внимательно прочи-
т...
Перейти на страницу
СТРАНИЦА PDF

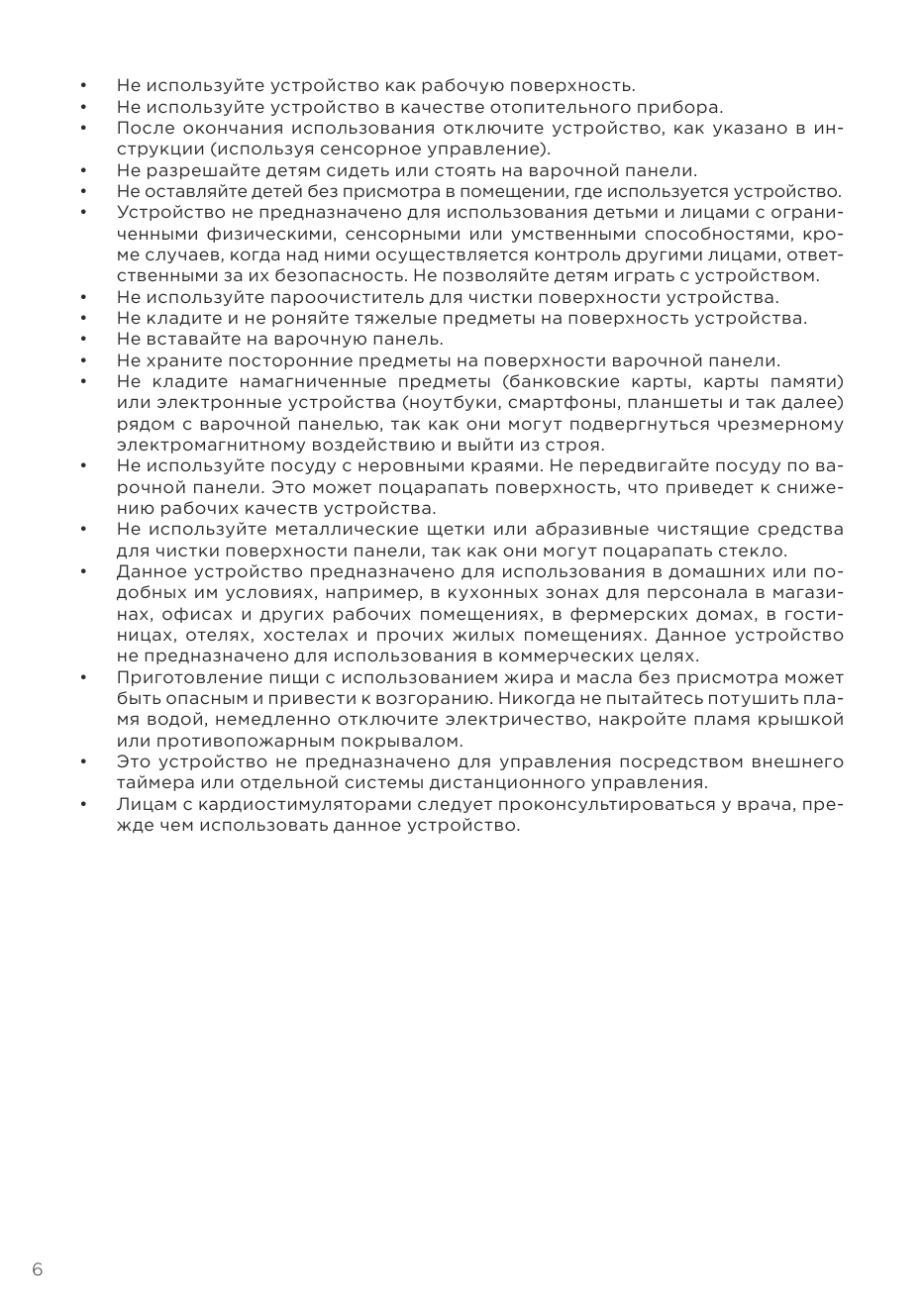

Страница 6
• Не используйте устройство как рабочую поверхность.
• Не используйте устройство в качестве отопительного прибора.
• После окончания использования отключите устройство, как указано в ин-
струкции (используя сенсорное управление).
• Не разрешайте детя...
Перейти на страницу
СТРАНИЦА PDF

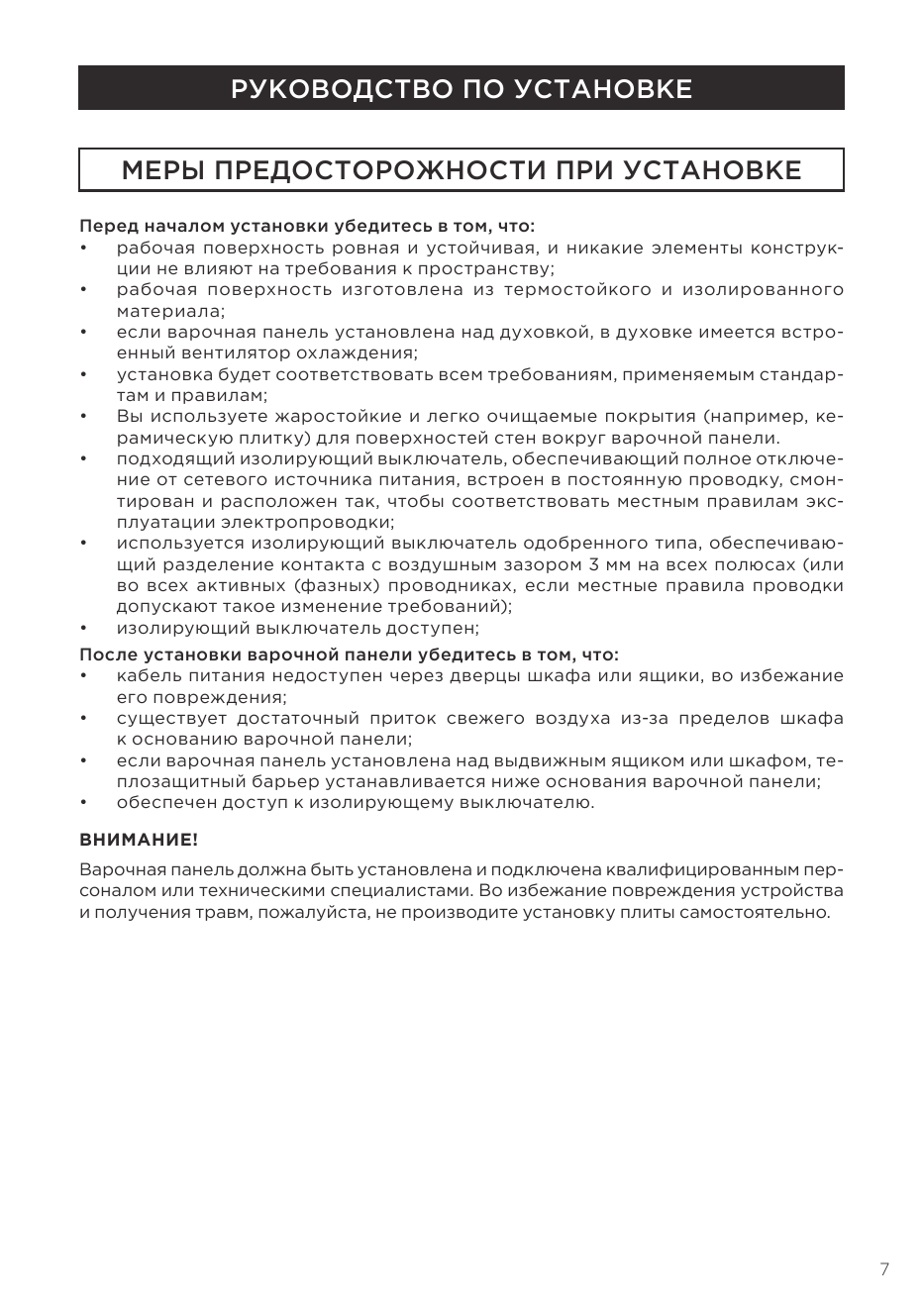

Страница 7
РУКОВОДСТВО ПО УСТАНОВКЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ
Перед началом установки убедитесь в том, что:
• рабочая поверхность ровная и устойчивая, и никакие элементы конструк-
ции не влияют на требования к пространству;
• рабочая поверхность изго...
Перейти на страницу
СТРАНИЦА PDF

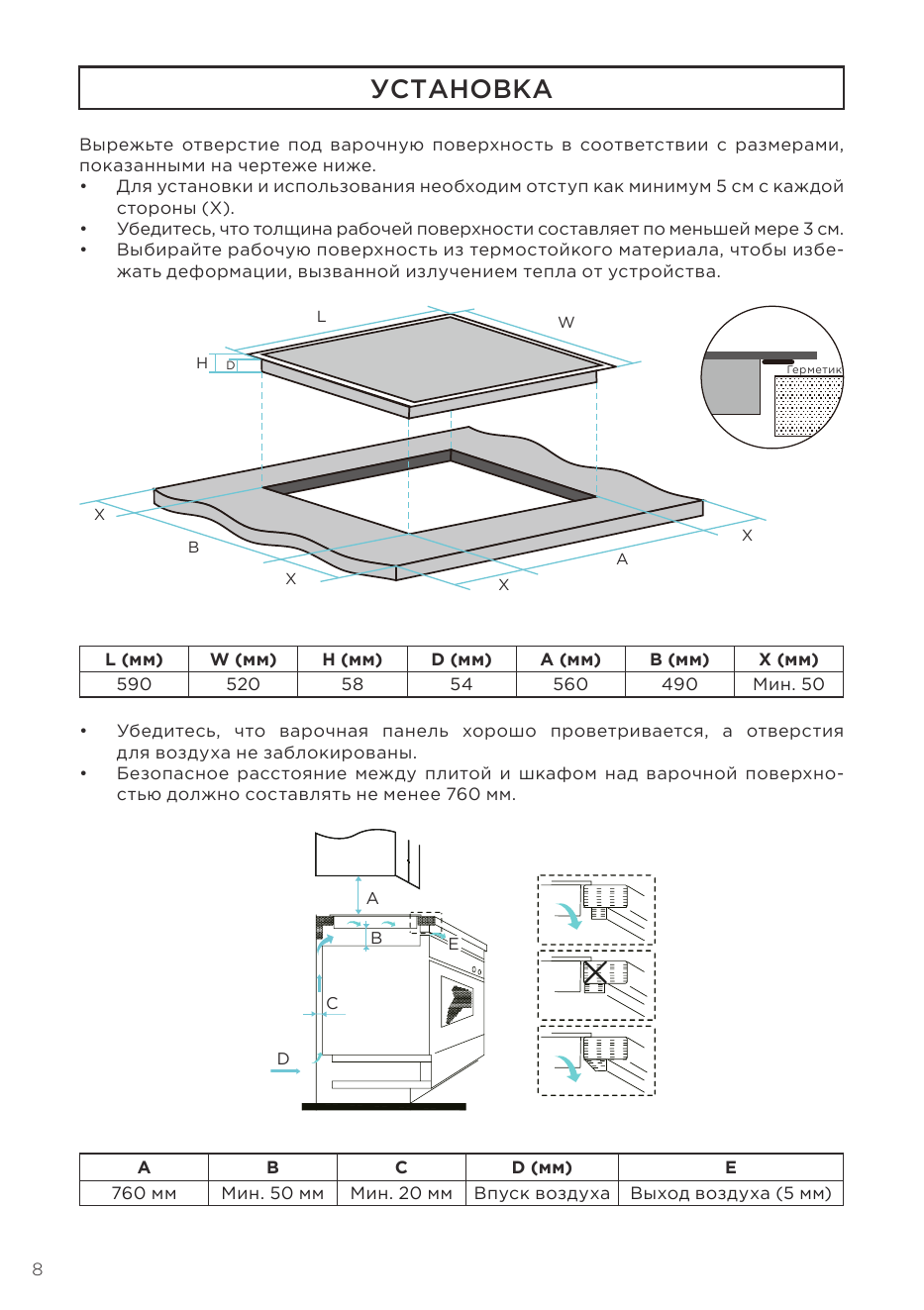

Страница 8

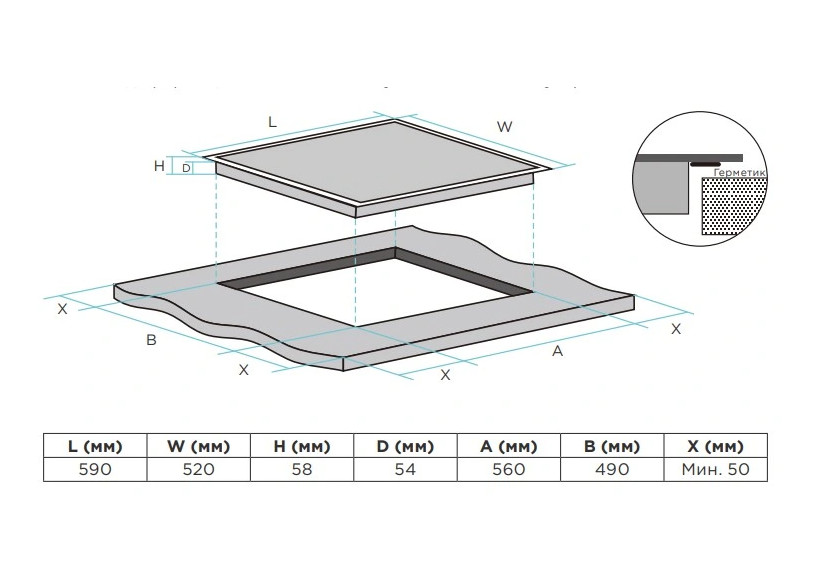

УСТАНОВКА
Вырежьте отверстие под варочную поверхность в соответствии с размерами,
показанными на чертеже ниже.
• Для установки и использования необходим отступ как минимум 5 см с каждой
стороны (X).
• Убедитесь, что толщина рабочей поверхности состав...
Перейти на страницу
СТРАНИЦА PDF
Страница 9

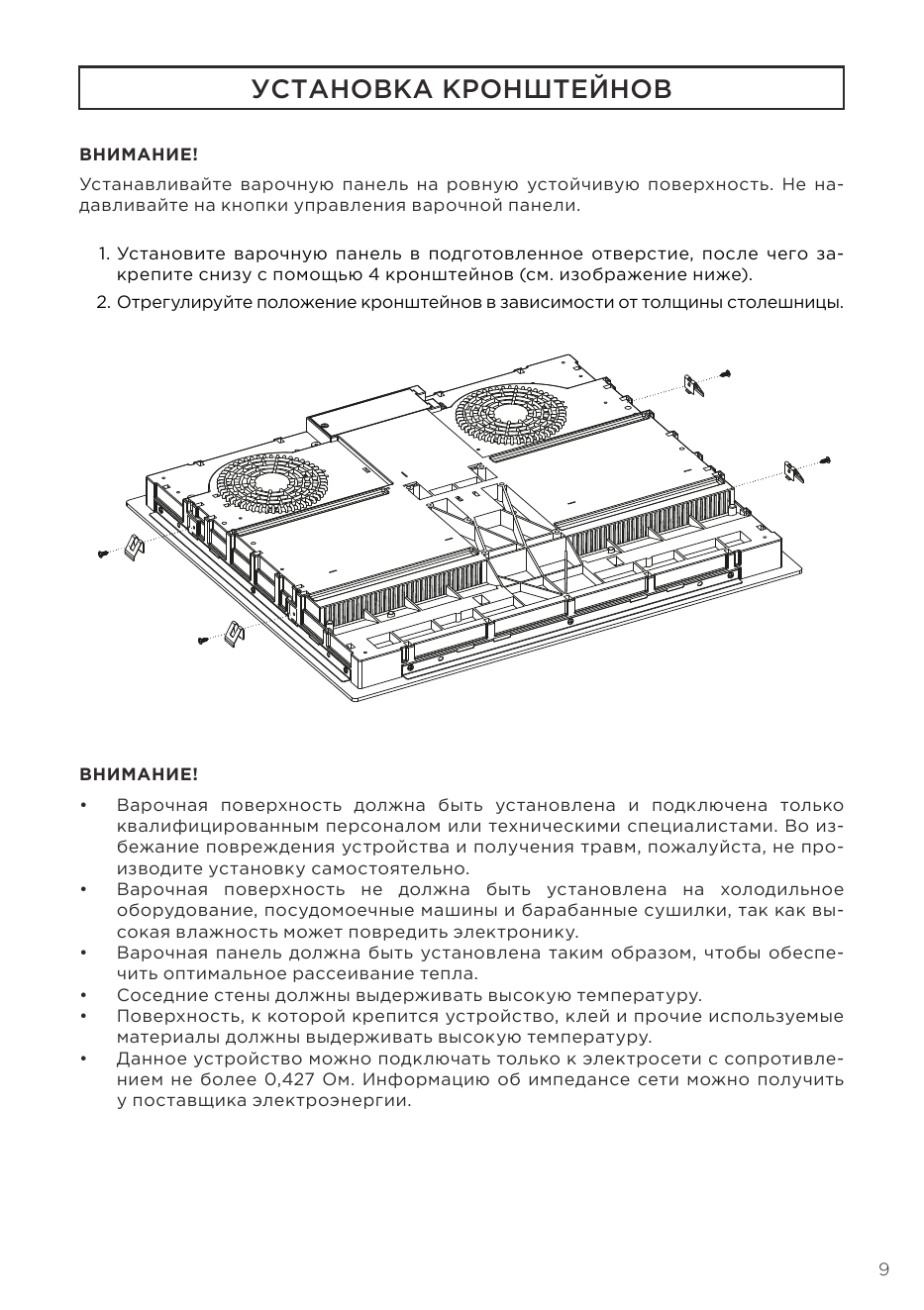

УСТАНОВКА КРОНШТЕЙНОВ

ВНИМАНИЕ!
Устанавливайте варочную панель на ровную устойчивую поверхность. Не на-
давливайте на кнопки управления варочной панели.

1. Установите варочную панель в подготовленное отверстие, после чего за-
крепите снизу с помощь...
Перейти на страницу
СТРАНИЦА PDF

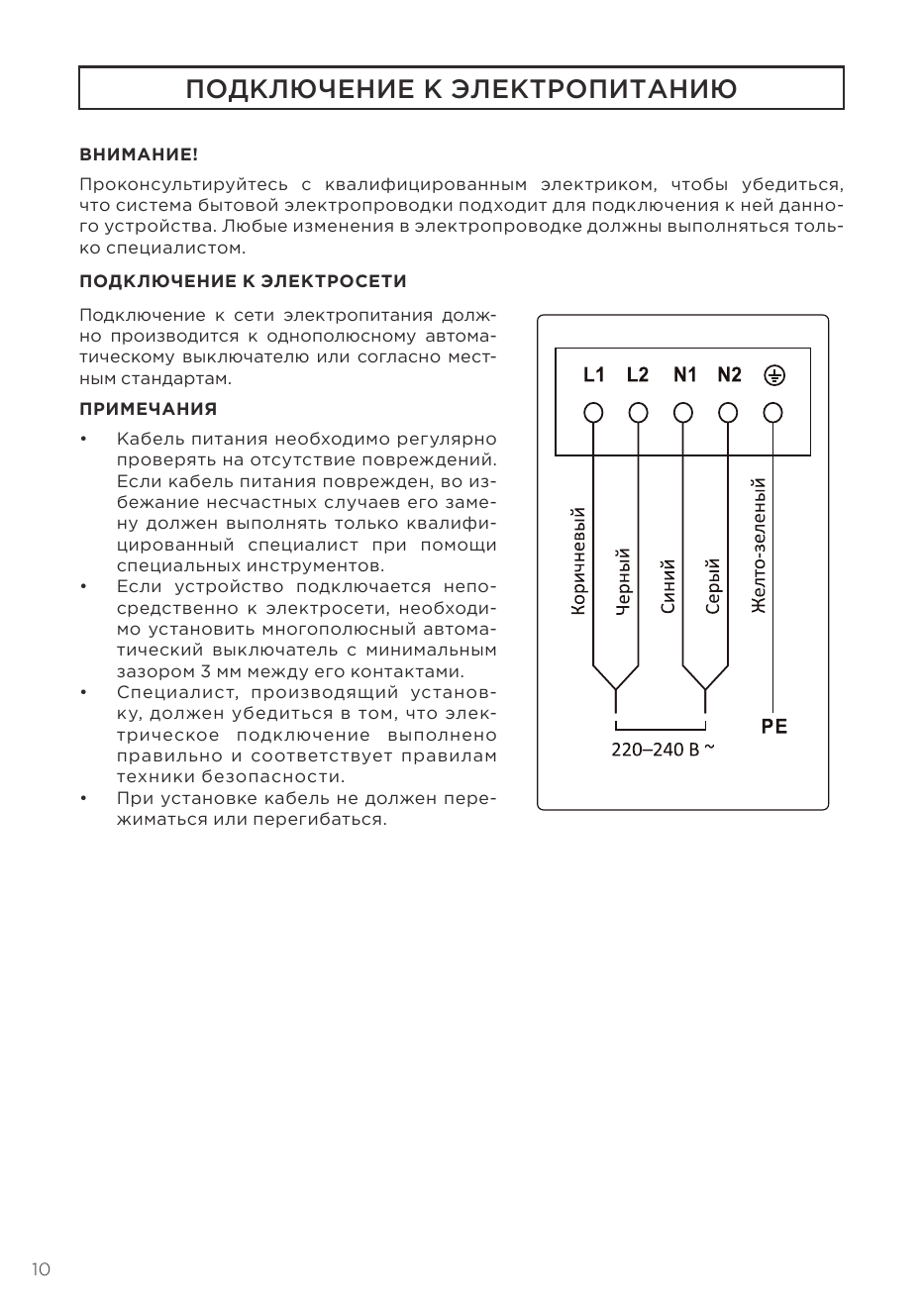

Страница 10
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

ВНИМАНИЕ!
Проконсультируйтесь с квалифицированным электриком, чтобы убедиться,
что система бытовой электропроводки подходит для подключения к ней данно-
го устройства. Любые изменения в электропроводке должны выполняться...
Перейти на страницу
СТРАНИЦА PDF
Страница 11

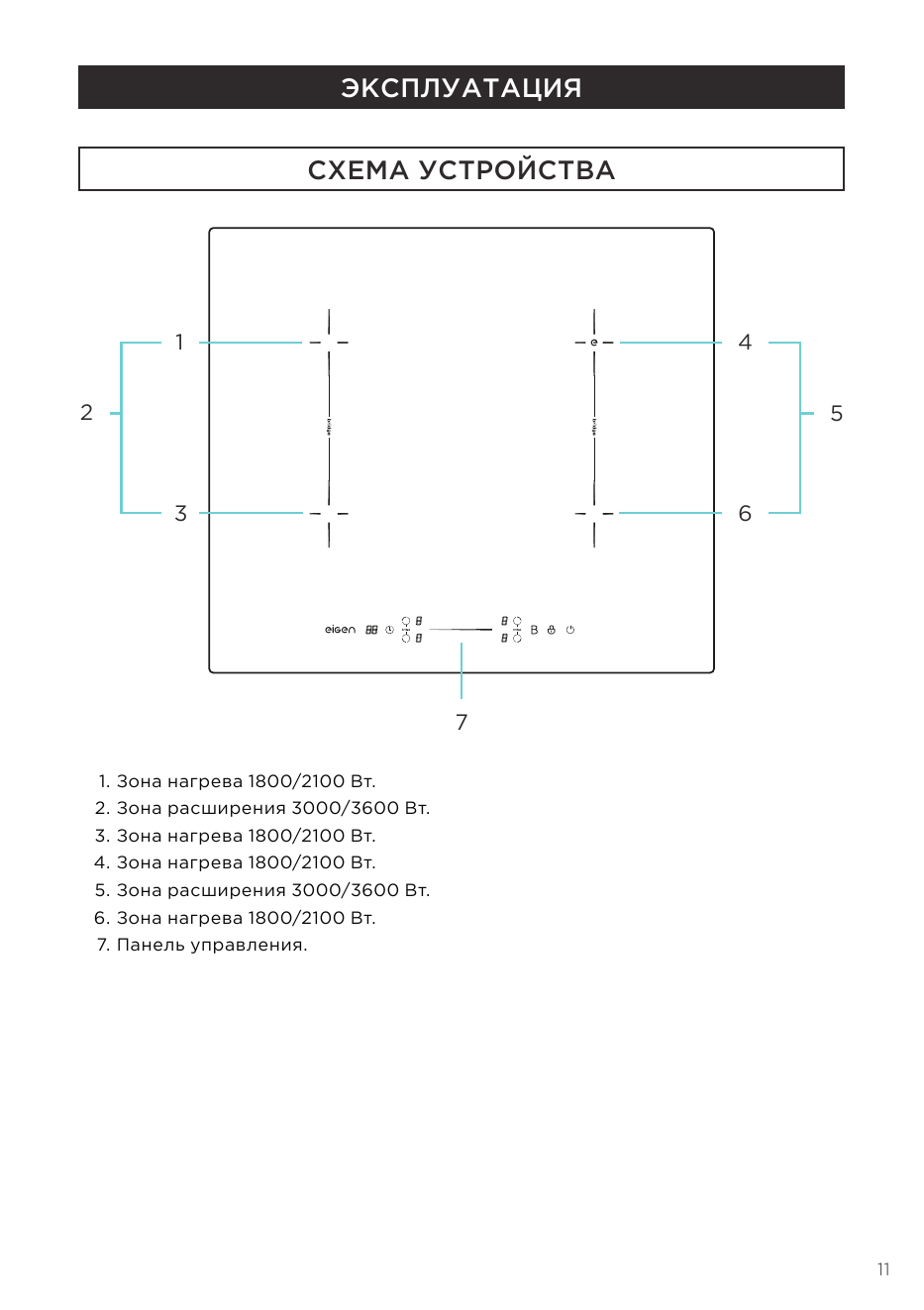

ЭКСПЛУАТАЦИЯ

СХЕМА УСТРОЙСТВА

1 4

2 5

3 6

1. Зона нагрева 1800/2100 Вт.
2. Зона расширения 3000/3600 Вт.
3. Зона нагрева 1800/2100 Вт.
4. Зона нагрева 1800/2100 Вт.
5. Зона расширения 3000/3600 Вт.
6. Зона нагрева 1800/2100 Вт.
7. Панель управле...
Перейти на страницу
СТРАНИЦА PDF
Страница 12

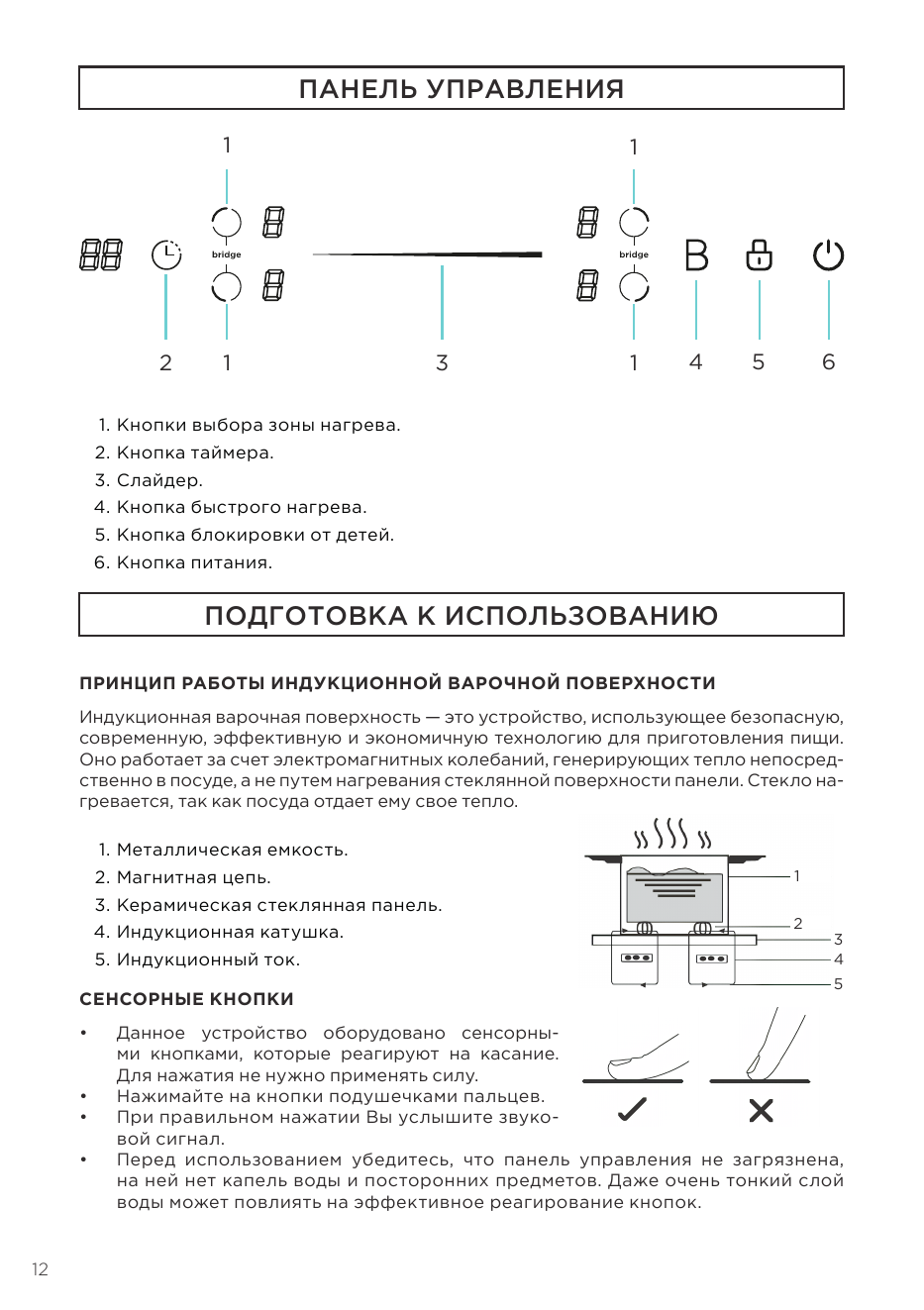

ПАНЕЛЬ УПРАВЛЕНИЯ

1 1

2 1 3 1 4 5 6

1. Кнопки выбора зоны нагрева.
2. Кнопка таймера.
3. Слайдер.
4. Кнопка быстрого нагрева.
5. Кнопка блокировки от детей.
6. Кнопка питания.

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

ПРИНЦИП РАБОТЫ ИНДУКЦИОННОЙ ВАРОЧНОЙ ПОВЕР...
Перейти на страницу
