Руководство пользователя для Eigen GH-60M02CB

- полное руководство по эксплуатации

Модель: GH-60M02CB

Eigen GH-60M02CB

Встраиваемые газовые панели


Инструкция по эксплуатации для Eigen GH-60M02CB на русском языке

Размер файла: (1.24 mb)
Производитель: Eigen
Просмотров: 24
📸 Дополнительные изображения:

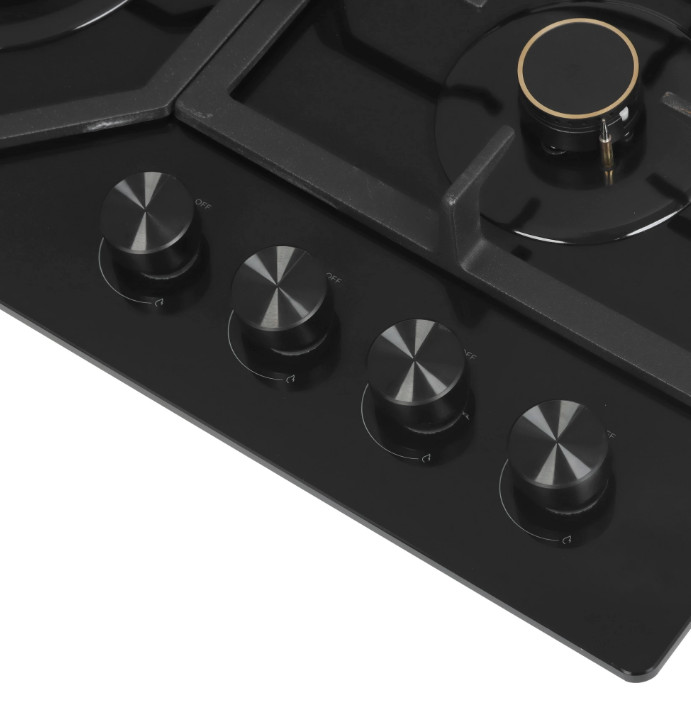

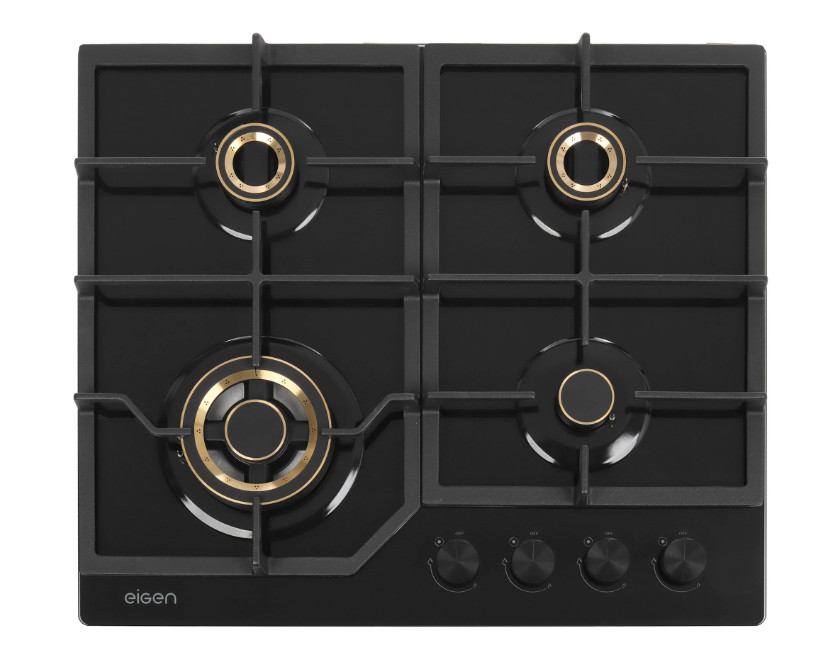

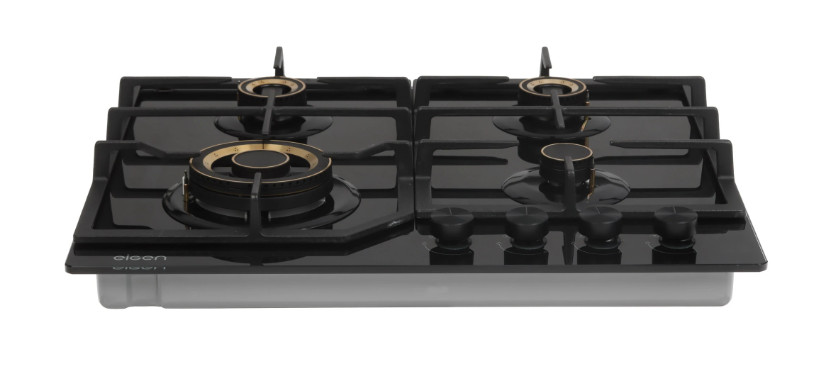

Газовая варочная панель Eigen GH-60M02CB - стильная четырёхконфорочная модель в чёрном цвете, созданная для тех, кто ценит скорость, удобство и современный дизайн на кухне.

Панель выполнена из закалённого стекла, устойчивого к перепадам температуры и механическим повреждениям. Гладкое покрытие эффективно отталкивает жир и загрязнения, благодаря чему уход за поверхностью становится максимально простым.

Модель оснащена четырьмя медными конфорками. Специальная система тройного ряда пламени значительно ускоряет варку и жарку продуктов, обеспечивая быстрое и равномерное нагревание даже в большой посуде. Составная чугунная решётка надёжно выдерживает ёмкости разного объёма и формы.

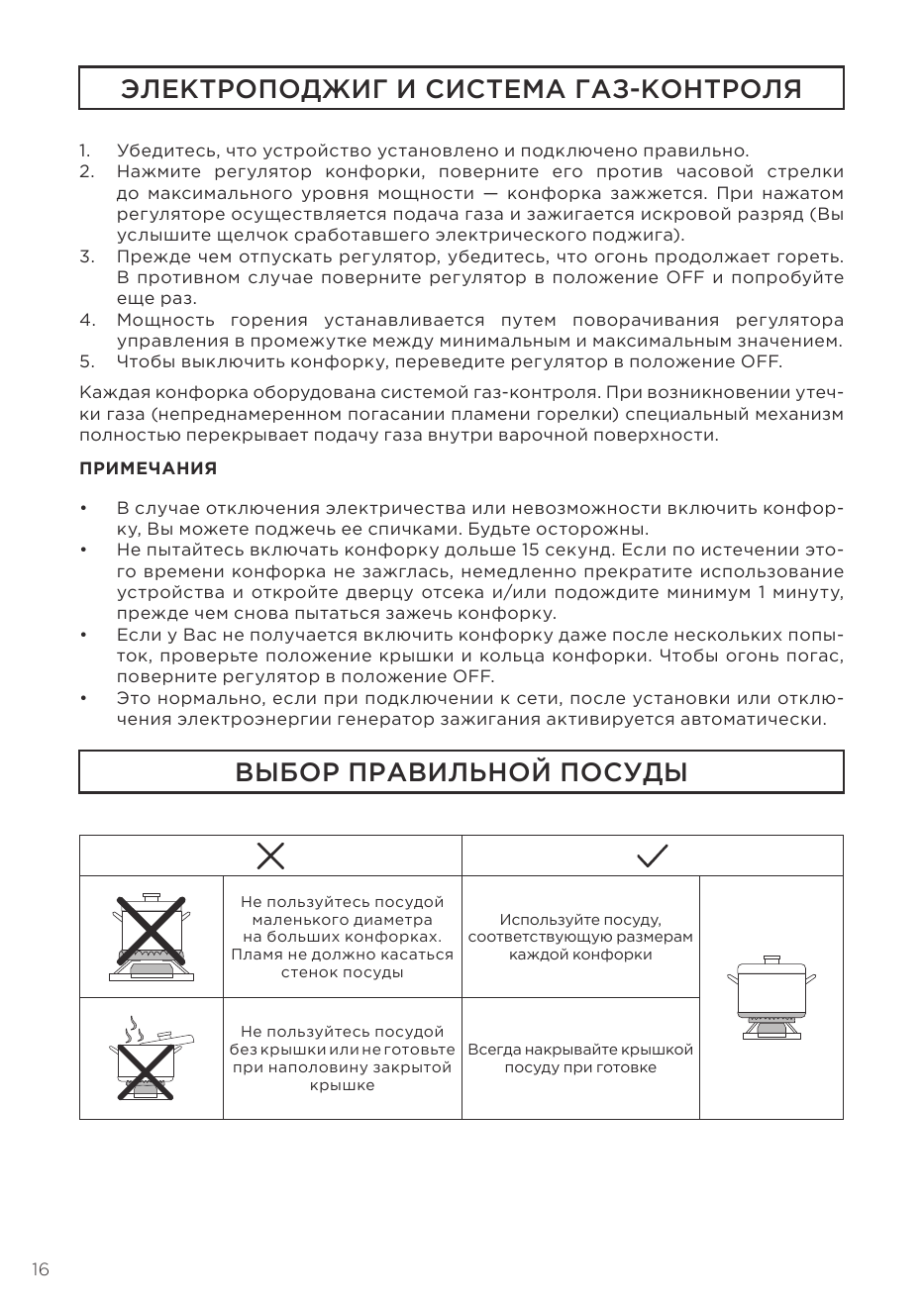

Интенсивность пламени регулируется плавно и точно благодаря 9 уровням мощности и удобным поворотным переключателям. Электроподжиг срабатывает мгновенно от электрической искры - никаких спичек и зажигалок не потребуется.

Для полной безопасности предусмотрена система «Газ-контроль», которая автоматически перекрывает подачу газа при внезапном затухании пламени. В комплекте идёт сетевой шнур длиной 1 метр с вилкой.

Первые 12 страниц

Извлечено автоматически
СТРАНИЦА PDF

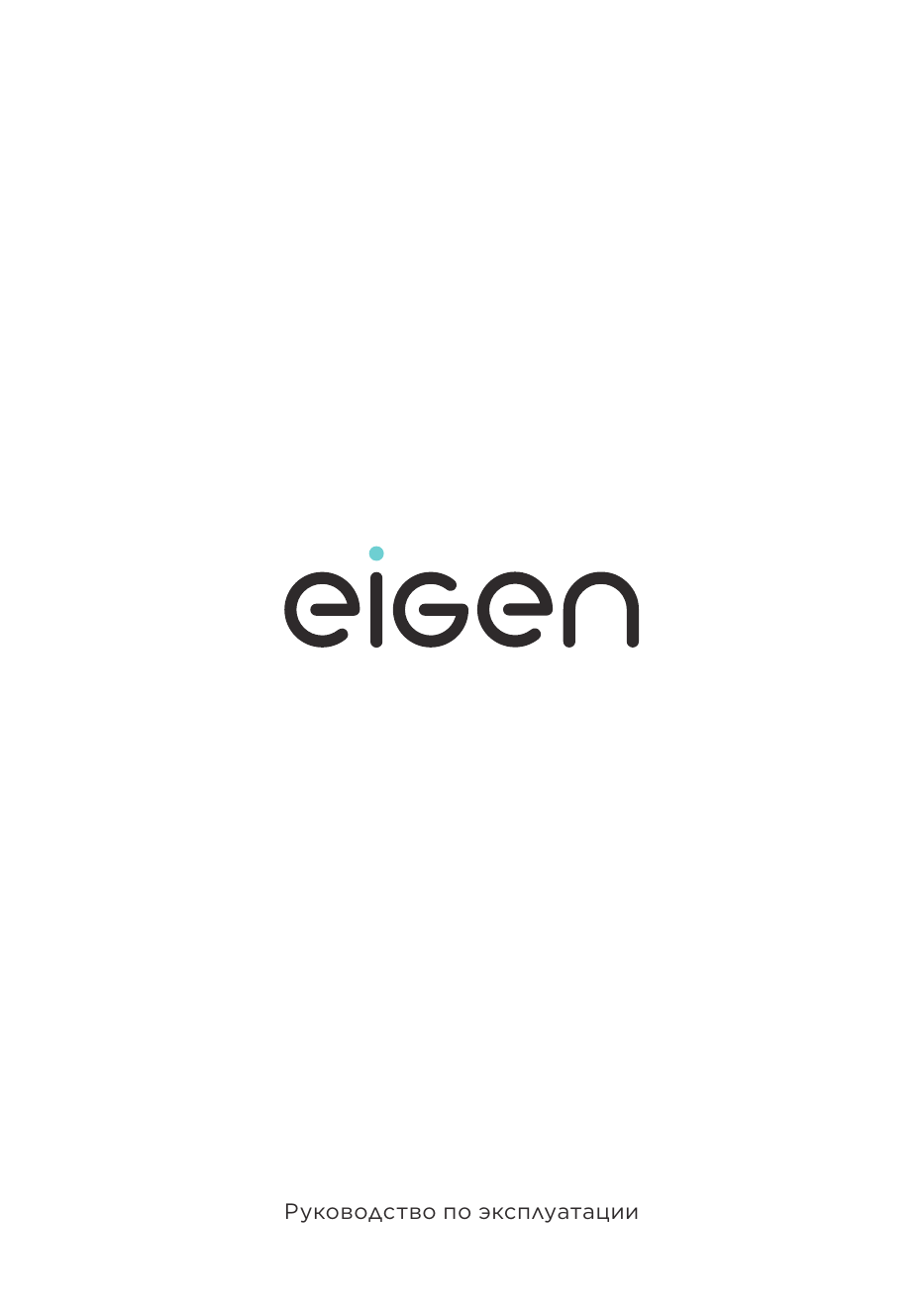

Страница 1
Руководство по эксплуатации
Перейти на страницу
СТРАНИЦА PDF

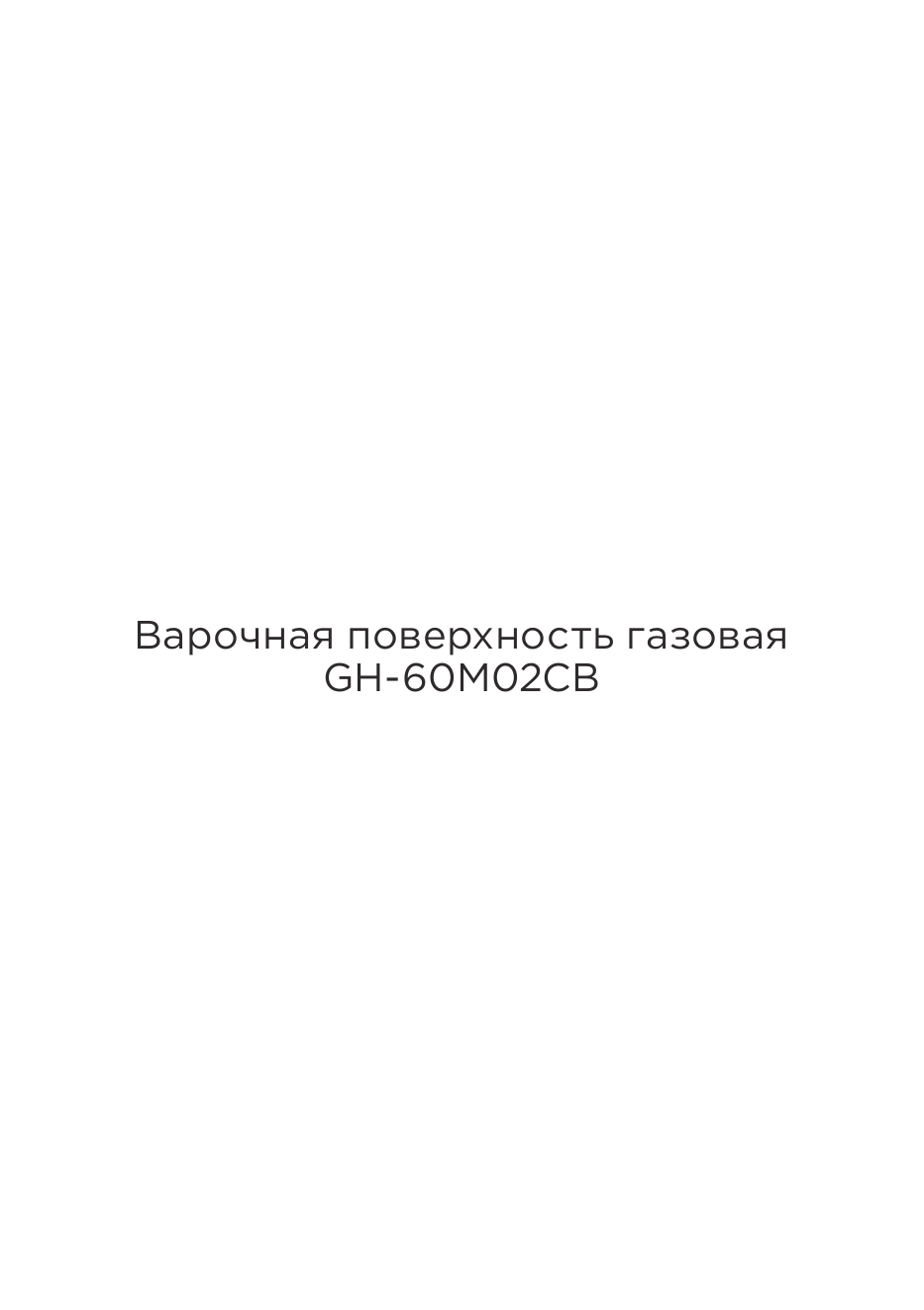

Страница 3
Варочная поверхность газовая
GH-60M02CB
Перейти на страницу
СТРАНИЦА PDF
Страница 4

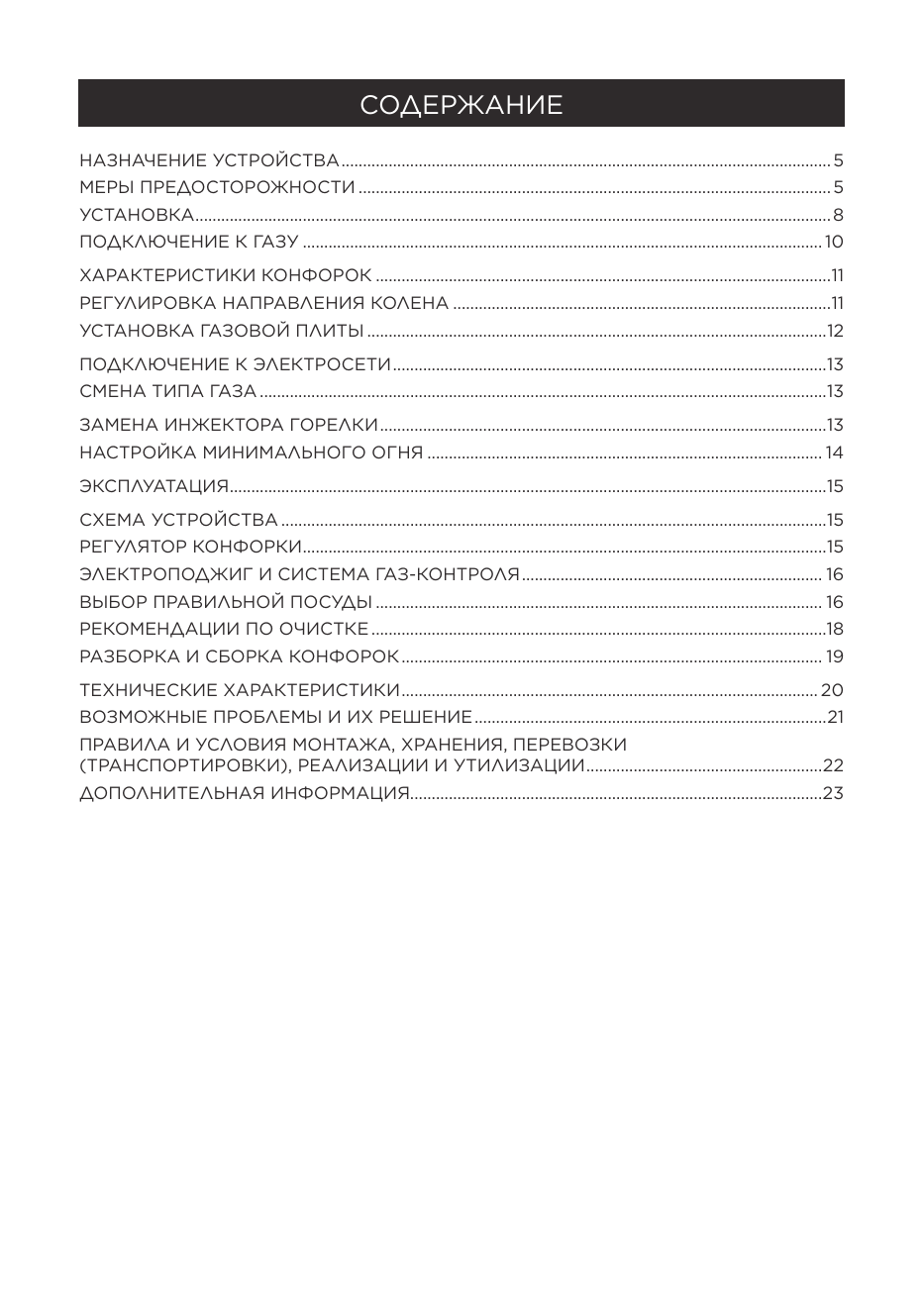

СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА 5
МЕРЫ ПРЕДОСТОРОЖНОСТИ 5
УСТАНОВКА 8
ПОДКЛЮЧЕНИЕ К ГАЗУ 10
ХАРАКТЕРИСТИКИ КОНФОРОК11
РЕГУЛИРОВКА НАПРАВЛЕНИЯ КОЛЕНА11
УСТАНОВКА ГАЗОВОЙ ПЛИТЫ12

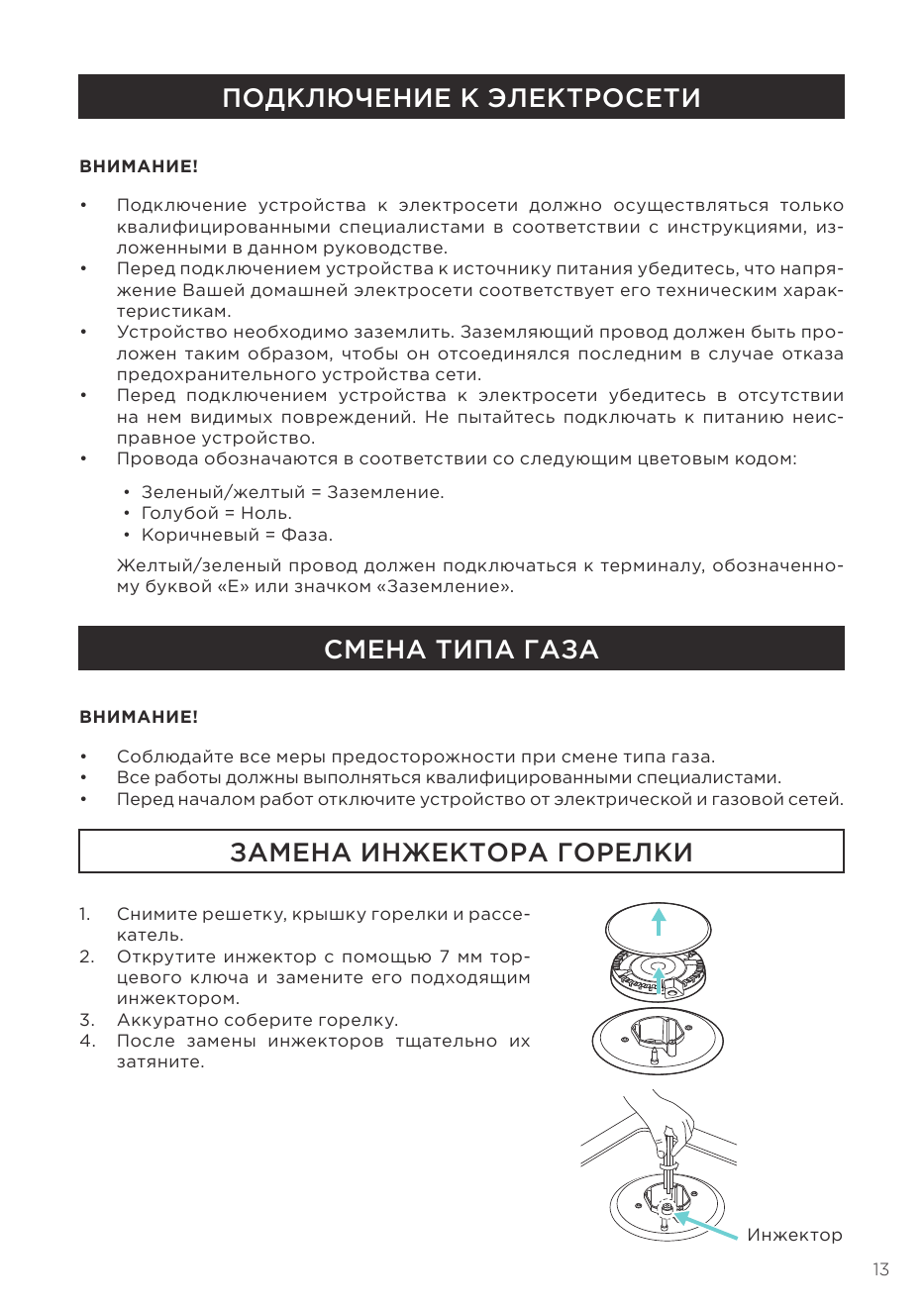

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ13
СМЕНА ТИПА ГАЗА13
ЗАМЕНА ИНЖЕКТОРА ГОРЕЛКИ13...
Перейти на страницу
СТРАНИЦА PDF

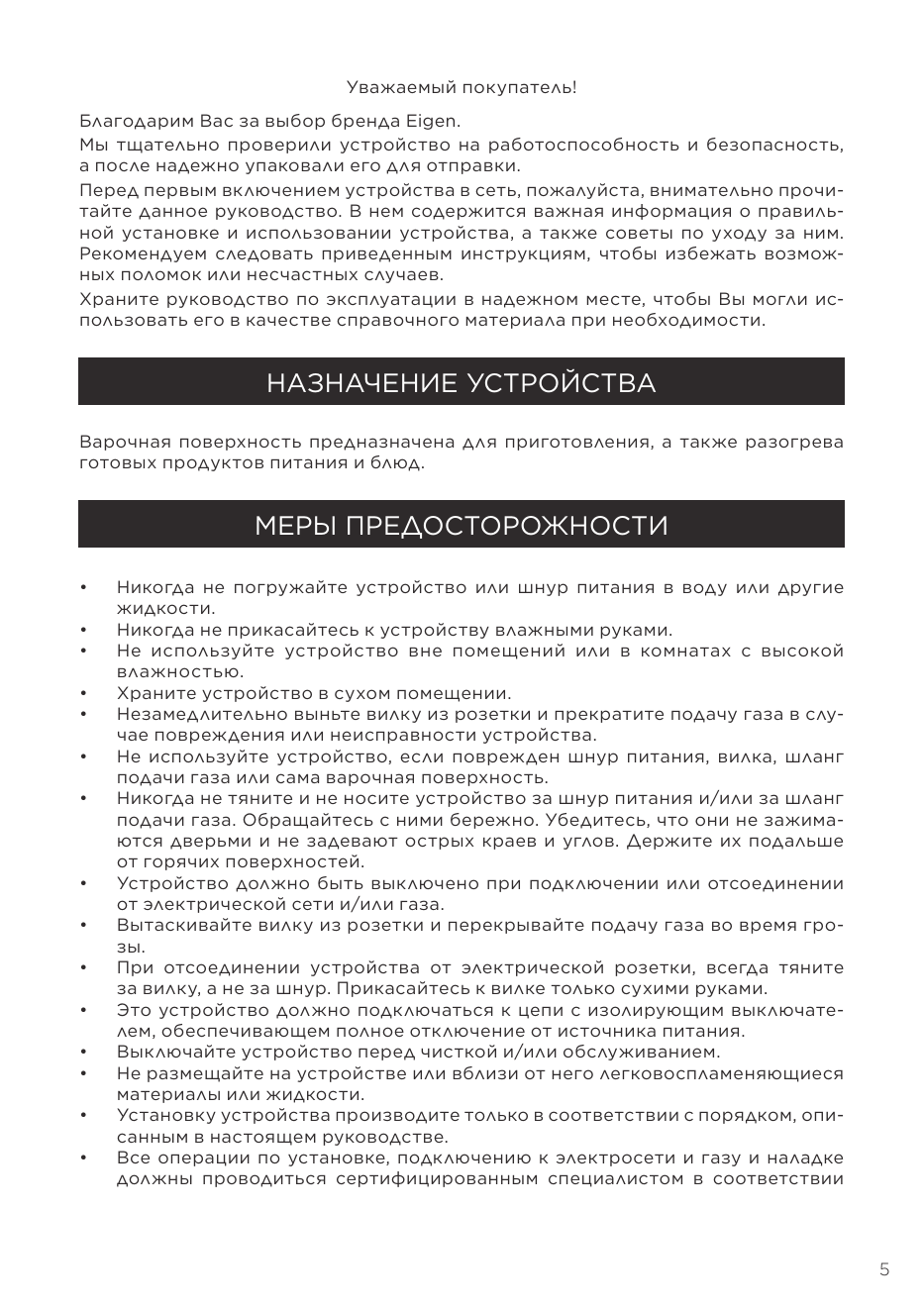

Страница 5
Уважаемый покупатель!
Благодарим Вас за выбор бренда Eigen.
Мы тщательно проверили устройство на работоспособность и безопасность,
а после надежно упаковали его для отправки.
Перед первым включением устройства в сеть, пожалуйста, внимательно прочи-
т...
Перейти на страницу
СТРАНИЦА PDF

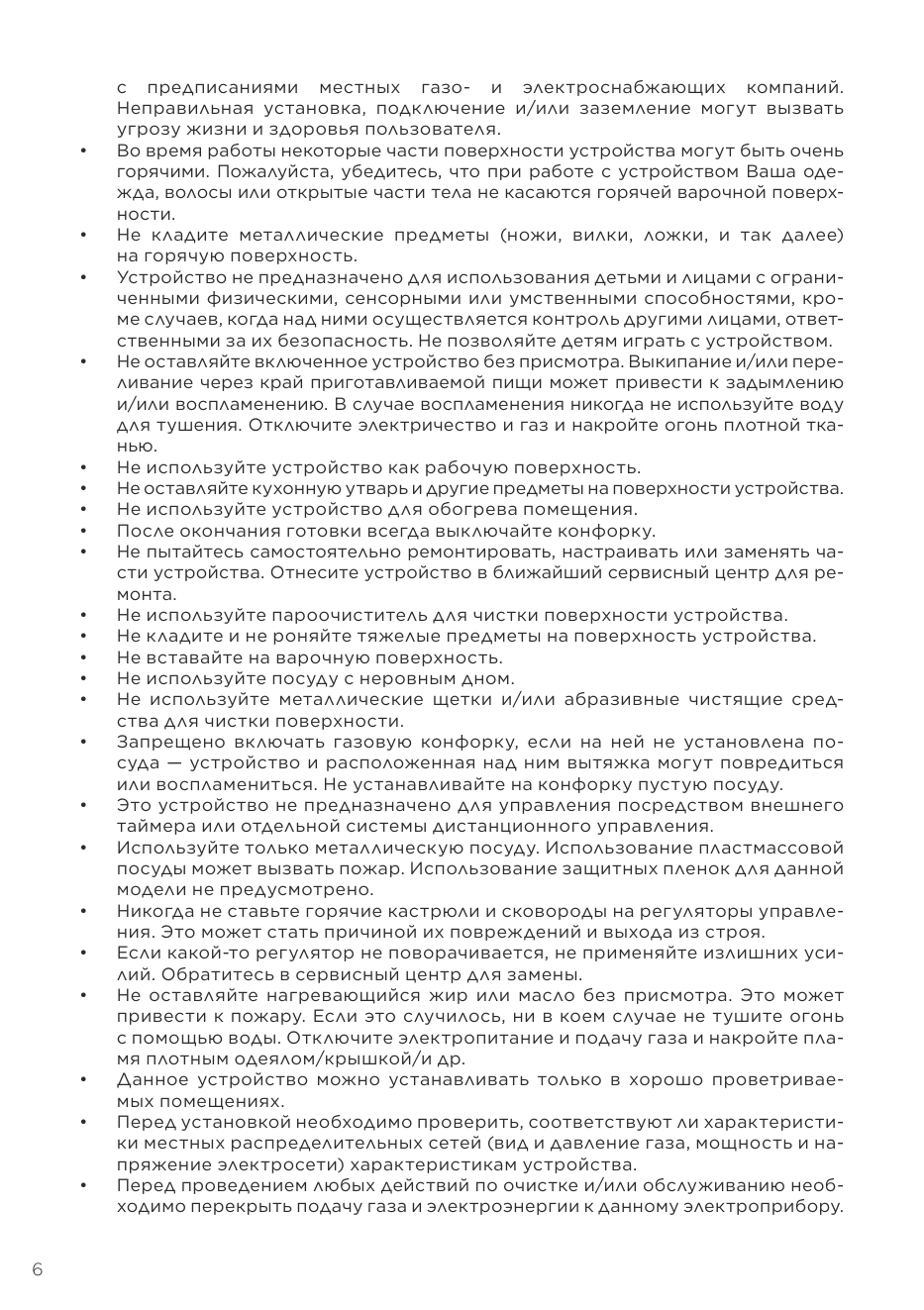

Страница 6
с предписаниями местных газо- и электроснабжающих компаний.
Неправильная установка, подключение и/или заземление могут вызвать
угрозу жизни и здоровья пользователя.
• Во время работы некоторые части поверхности устройства могут быть очень
горячими. П...
Перейти на страницу
СТРАНИЦА PDF

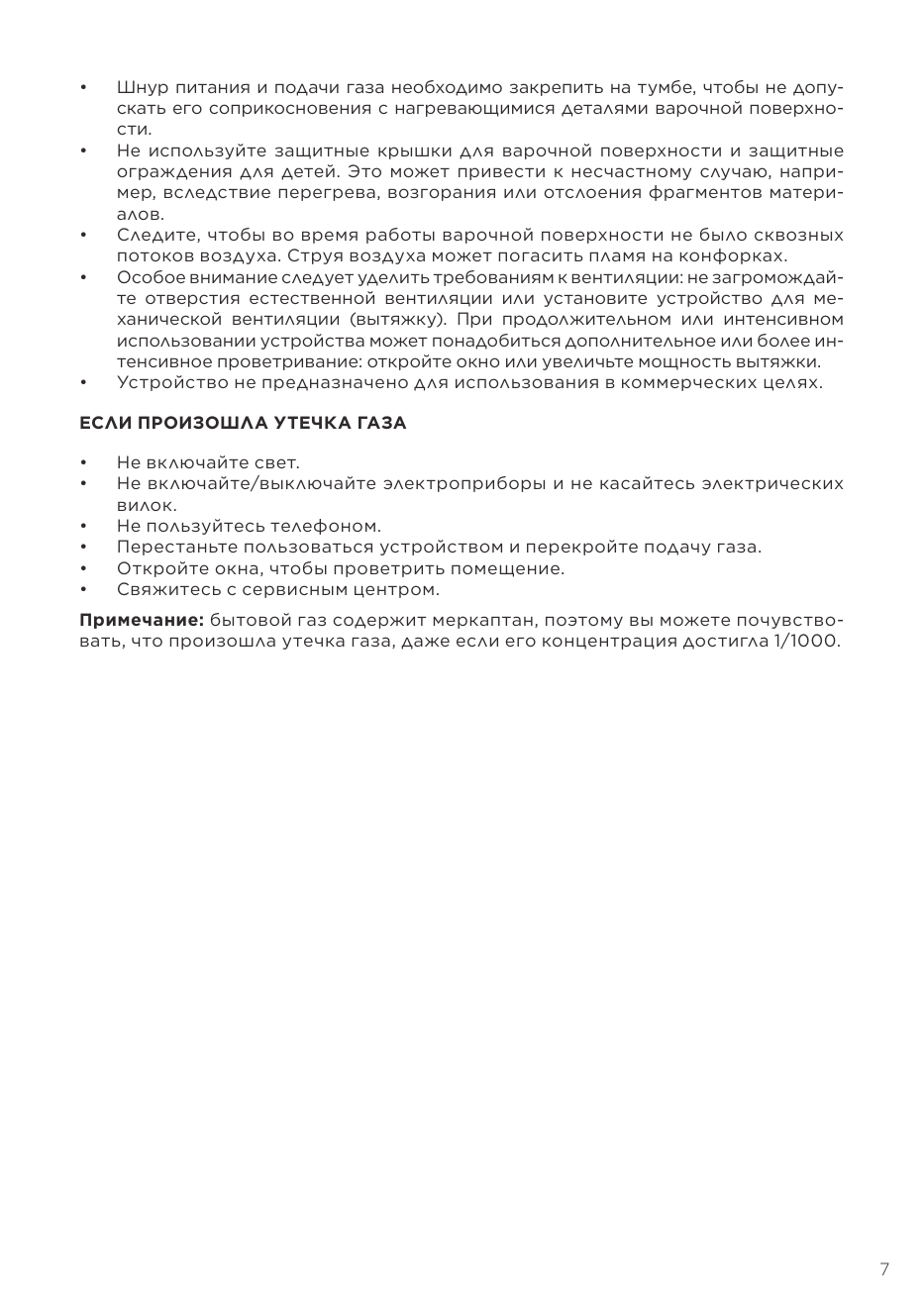

Страница 7
• Шнур питания и подачи газа необходимо закрепить на тумбе, чтобы не допу-
скать его соприкосновения с нагревающимися деталями варочной поверхно-
сти.
• Не используйте защитные крышки для варочной поверхности и защитные
ограждения для детей. Это може...
Перейти на страницу
СТРАНИЦА PDF

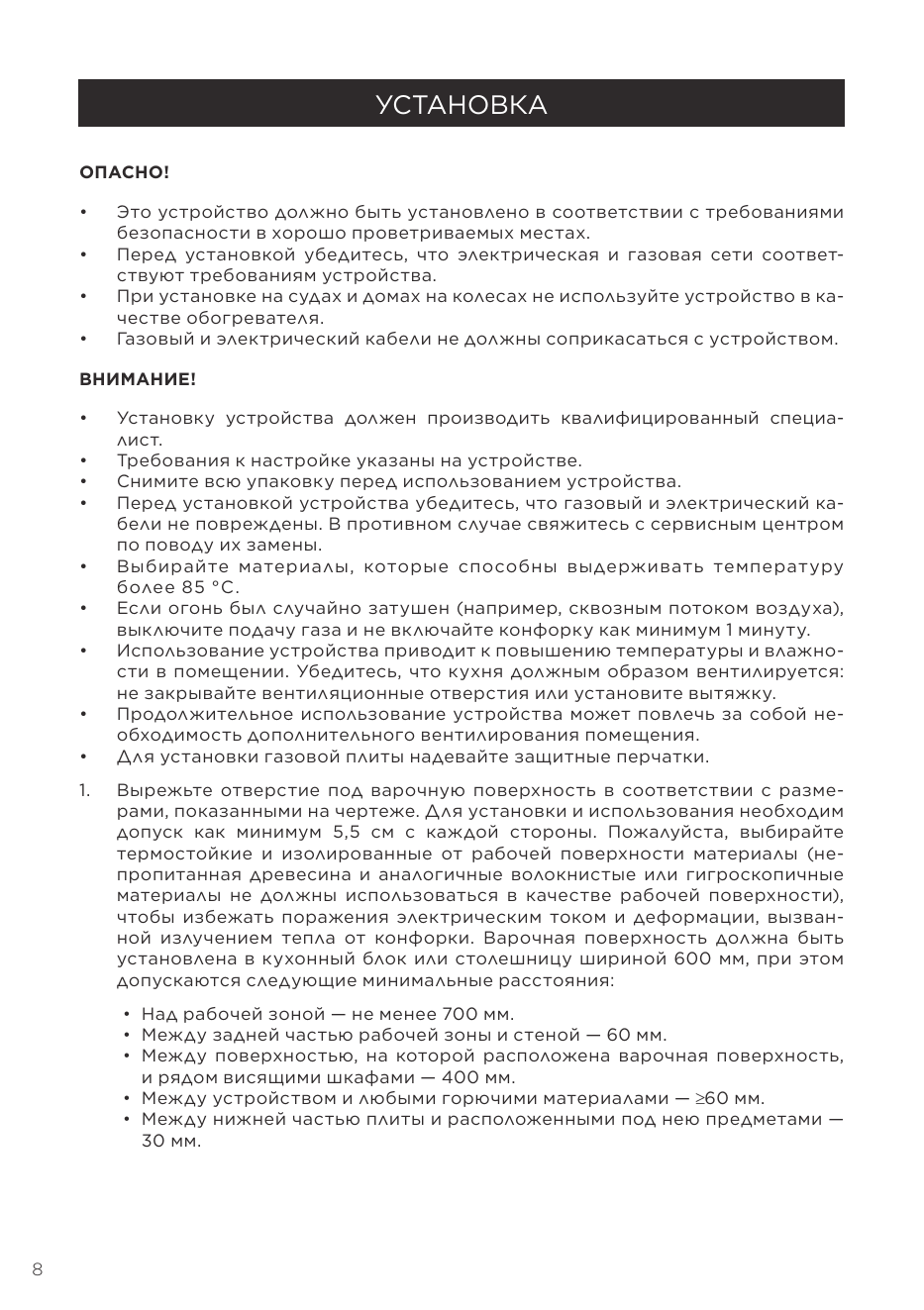

Страница 8
УСТАНОВКА

ОПАСНО!

• Это устройство должно быть установлено в соответствии с требованиями
безопасности в хорошо проветриваемых местах.
• Перед установкой убедитесь, что электрическая и газовая сети соответ-
ствуют требованиям устройства.
• При устан...
Перейти на страницу
СТРАНИЦА PDF

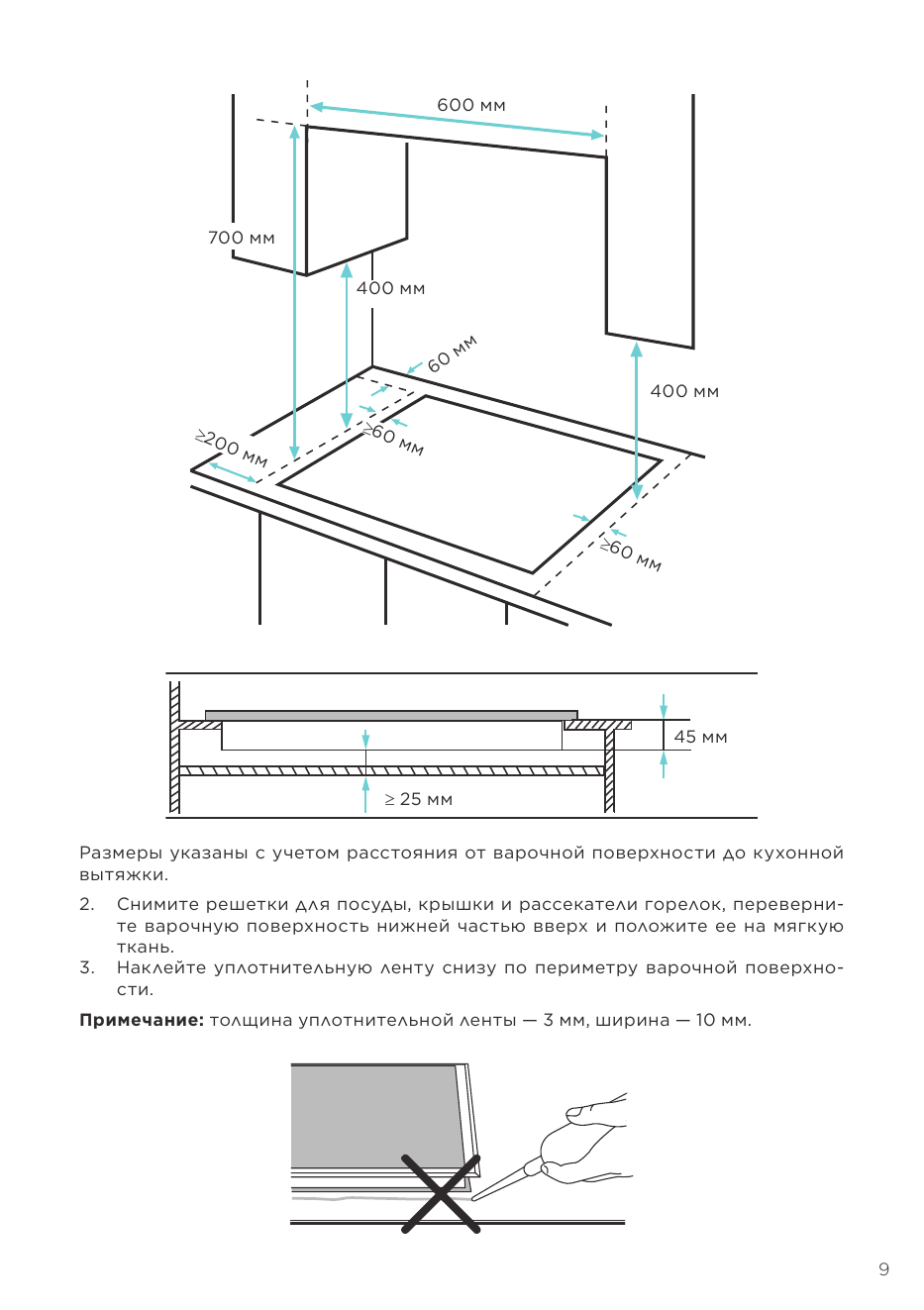

Страница 9

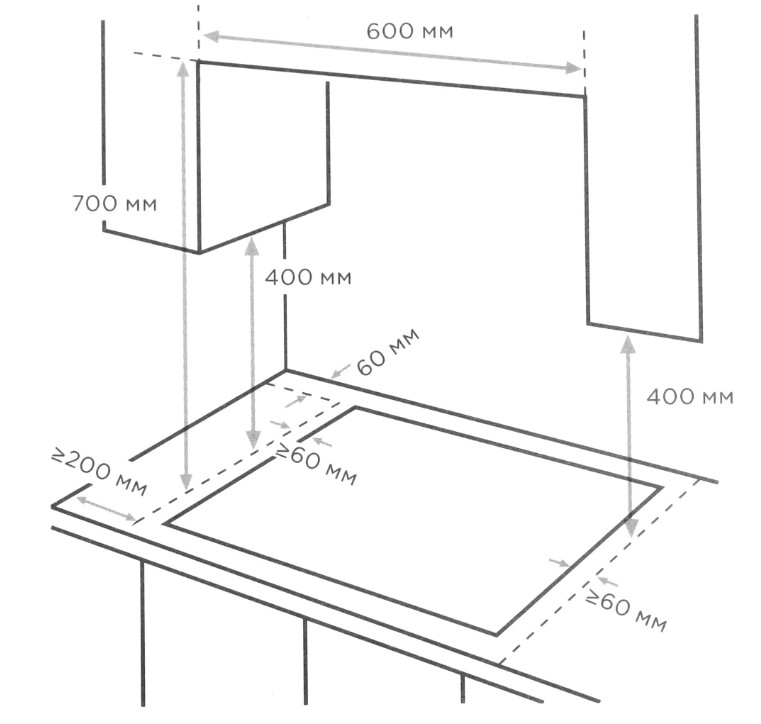

600 мм

700 мм

400 мм

мм

400 мм

≥20 ≥60
0м мм
м

≥60
мм

45 мм

≥ 25 мм

Размеры указаны с учетом расстояния от варочной поверхности до кухонной
вытяжки.
2. Снимите решетки для посуды, крышки и рассекатели горелок, переверни-
те варочную поверхно...
Перейти на страницу
СТРАНИЦА PDF

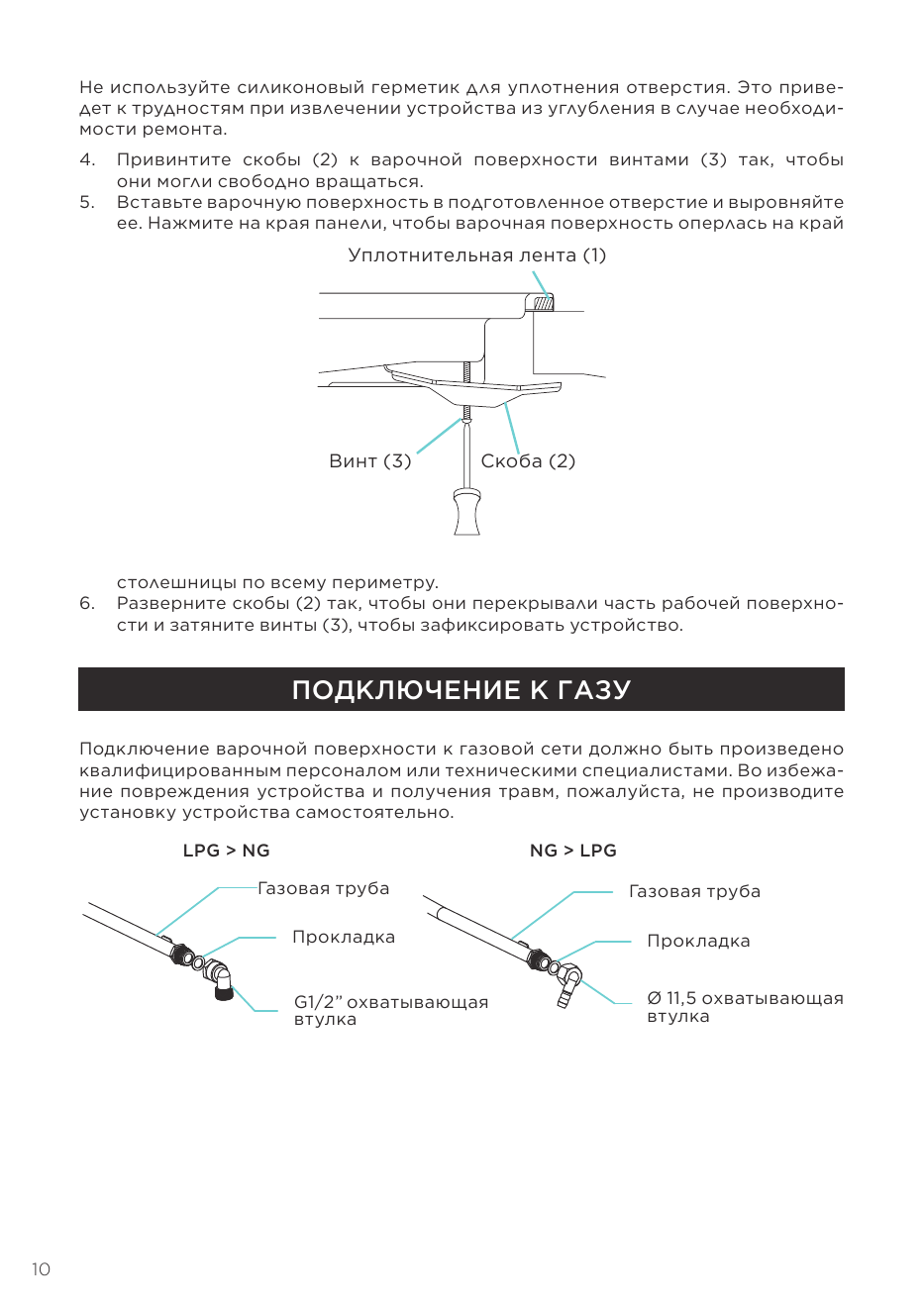

Страница 10
Не используйте силиконовый герметик для уплотнения отверстия. Это приве-
дет к трудностям при извлечении устройства из углубления в случае необходи-
мости ремонта.
4. Привинтите скобы (2) к варочной поверхности винтами (3) так, чтобы
они могли свобод...
Перейти на страницу
СТРАНИЦА PDF

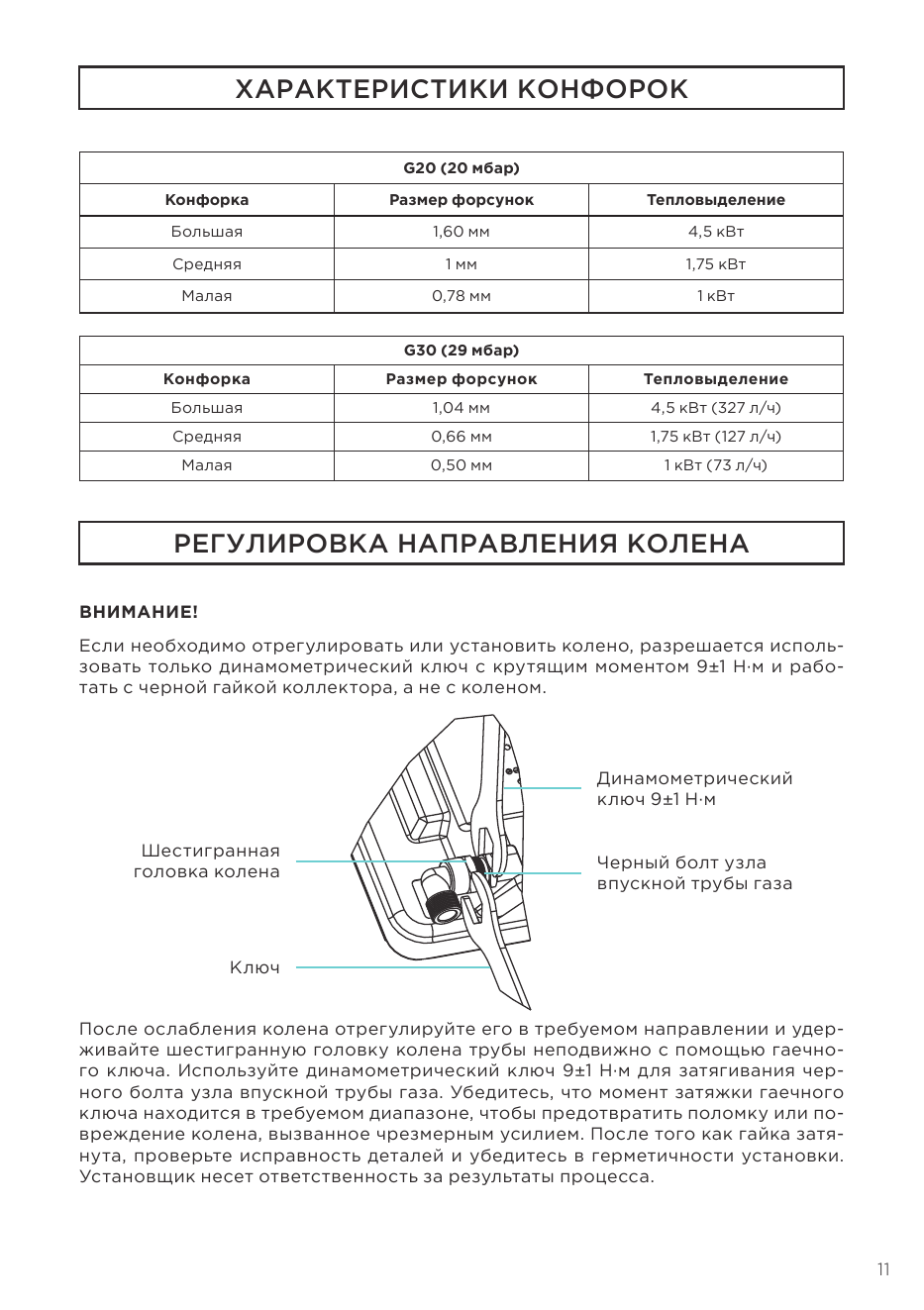

Страница 11
ХАРАКТЕРИСТИКИ КОНФОРОК

G20 (20 мбар)

Конфорка Размер форсунок Тепловыделение

Большая 1,60 мм 4,5 кВт

Средняя 1 мм 1,75 кВт

Малая 0,78 мм 1 кВт

G30 (29 мбар)
Конфорка Размер форсунок Тепловыделение
Большая 1,04 мм 4,5 кВт (327 л/ч)
Средняя 0,66...
Перейти на страницу
СТРАНИЦА PDF

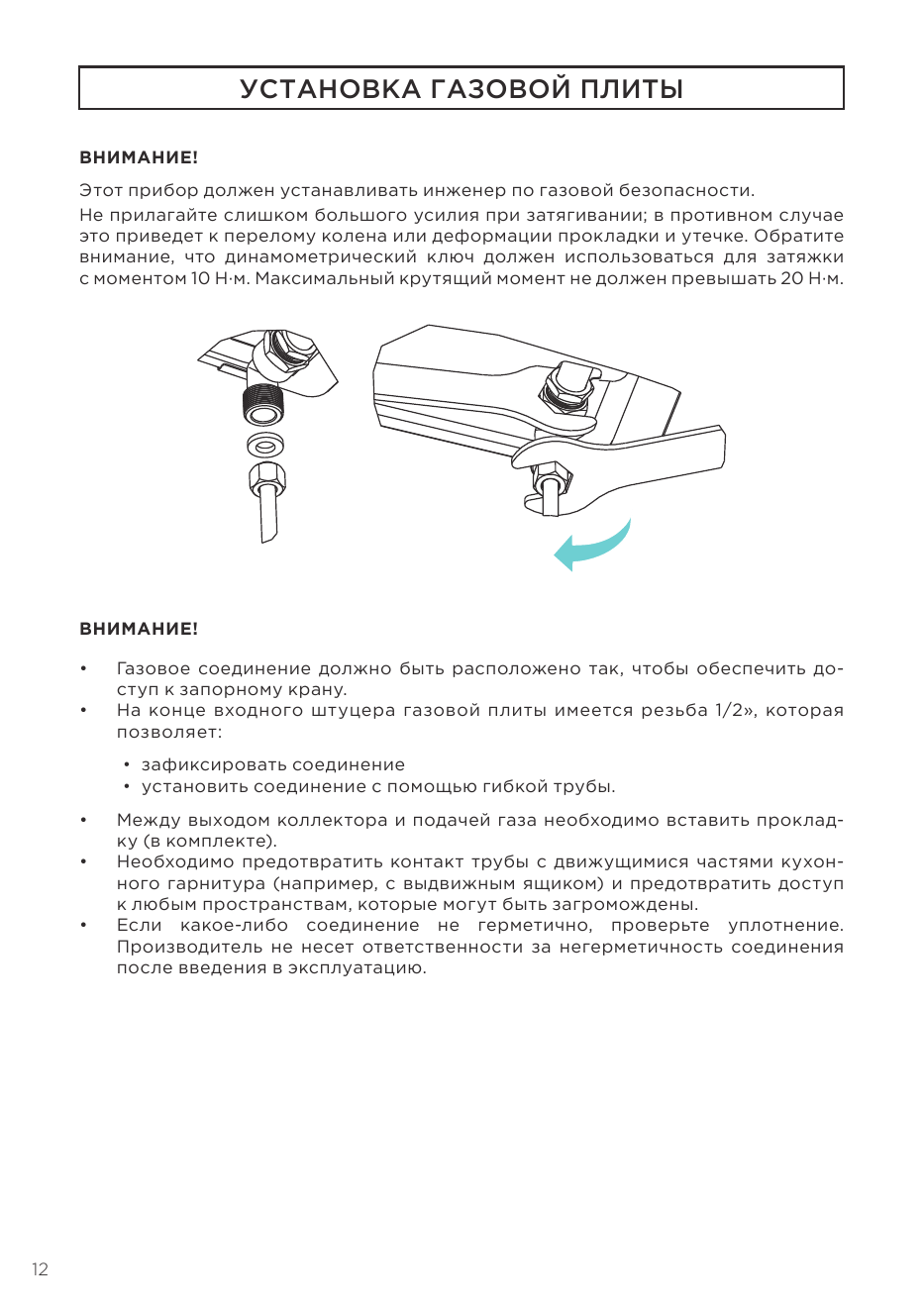

Страница 12
УСТАНОВКА ГАЗОВОЙ ПЛИТЫ

ВНИМАНИЕ!
Этот прибор должен устанавливать инженер по газовой безопасности.
Не прилагайте слишком большого усилия при затягивании; в противном случае
это приведет к перелому колена или деформации прокладки и утечке. Обратите
...
Перейти на страницу
