Руководство пользователя для Eigen Steke-6DK01

- полное руководство по эксплуатации

Модель: Steke-6DK01

Eigen Steke-6DK01

Встраиваемые газовые панели


Инструкция по эксплуатации для Eigen Steke-6DK01 на русском языке

Размер файла: (1.32 mb)
Производитель: Eigen
Просмотров: 19
📸 Дополнительные изображения:

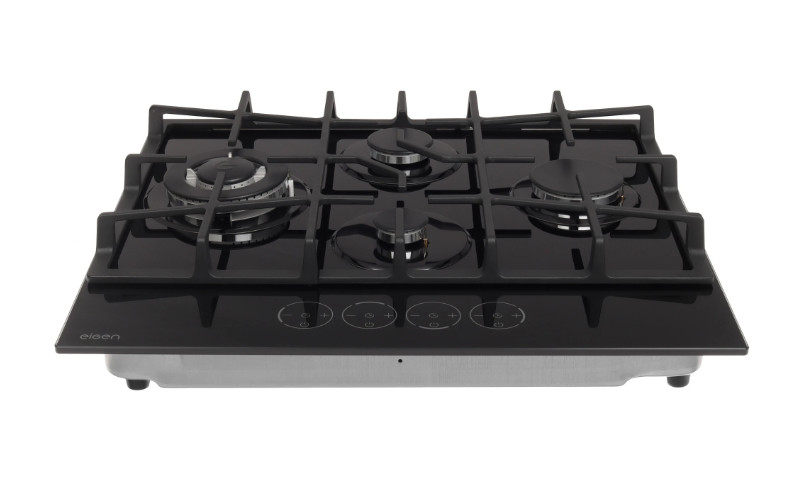

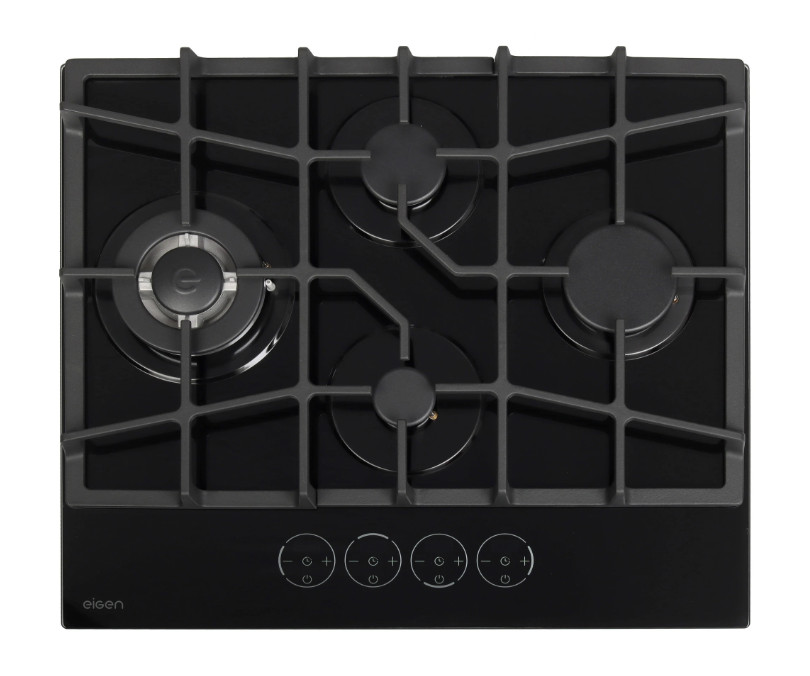

Газовая варочная панель Eigen Steke-6DK01 - стильная четырёхконфорочная модель с современным сенсорным управлением, созданная для комфортной и безопасной готовки даже на небольшой кухне.

Модель оснащена четырьмя конфорками. Среди них - мощная конфорка 3,3 кВт с двумя рядами пламени, которая обеспечивает ускоренный нагрев и равномерное распределение тепла в крупной посуде.

Цельная чугунная решётка с крестообразным соединением надёжно выдерживает посуду любого объёма и устойчива к деформации и высоким температурам. Верхняя панель из чёрного закалённого стекла с гладкой поверхностью очень практична в уходе - загрязнения удаляются легко и быстро.

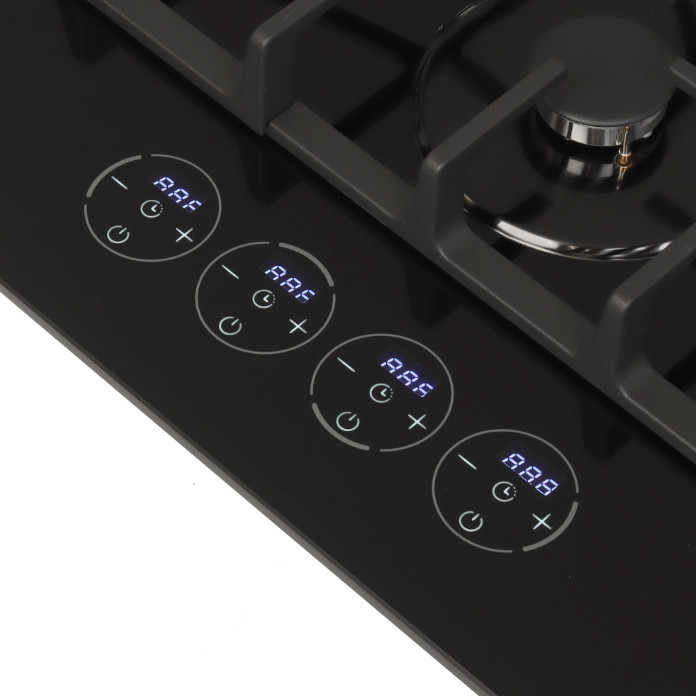

Управление полностью сенсорное: для каждой конфорки предусмотрена отдельная панель с цифровым индикатором, кнопками включения/выключения, плавной регулировкой мощности пламени, а также таймером с возможностью программирования времени работы и автоматическим отключением.

Электроподжиг активирует пламя мгновенно при включении. Надёжная система «Газ-контроль» автоматически перекрывает подачу газа на конфорку при внезапном затухании пламени - от сквозняка или пролитой жидкости.

Первые 12 страниц

Извлечено автоматически
СТРАНИЦА PDF

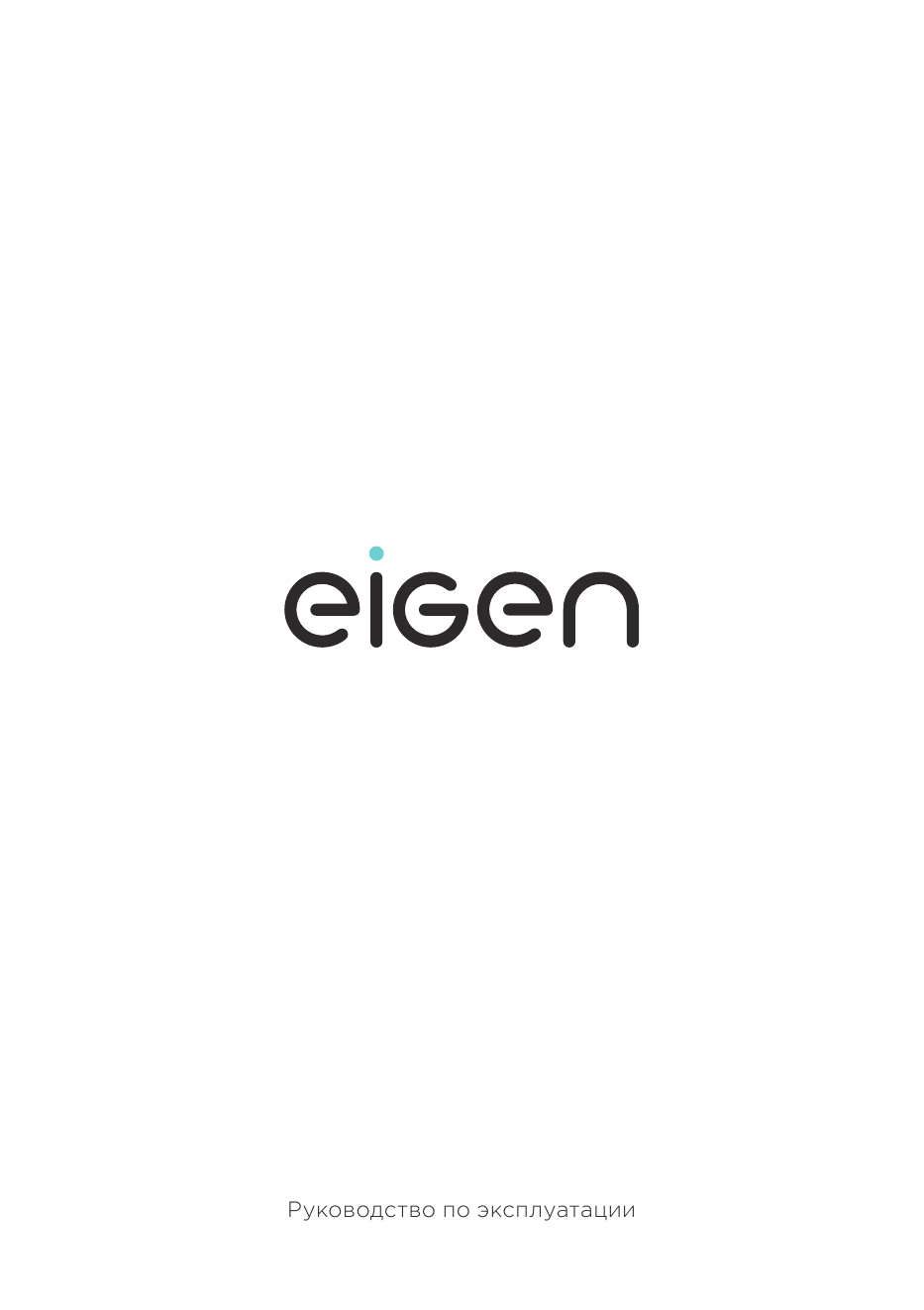

Страница 1
Руководство по эксплуатации
Перейти на страницу
СТРАНИЦА PDF

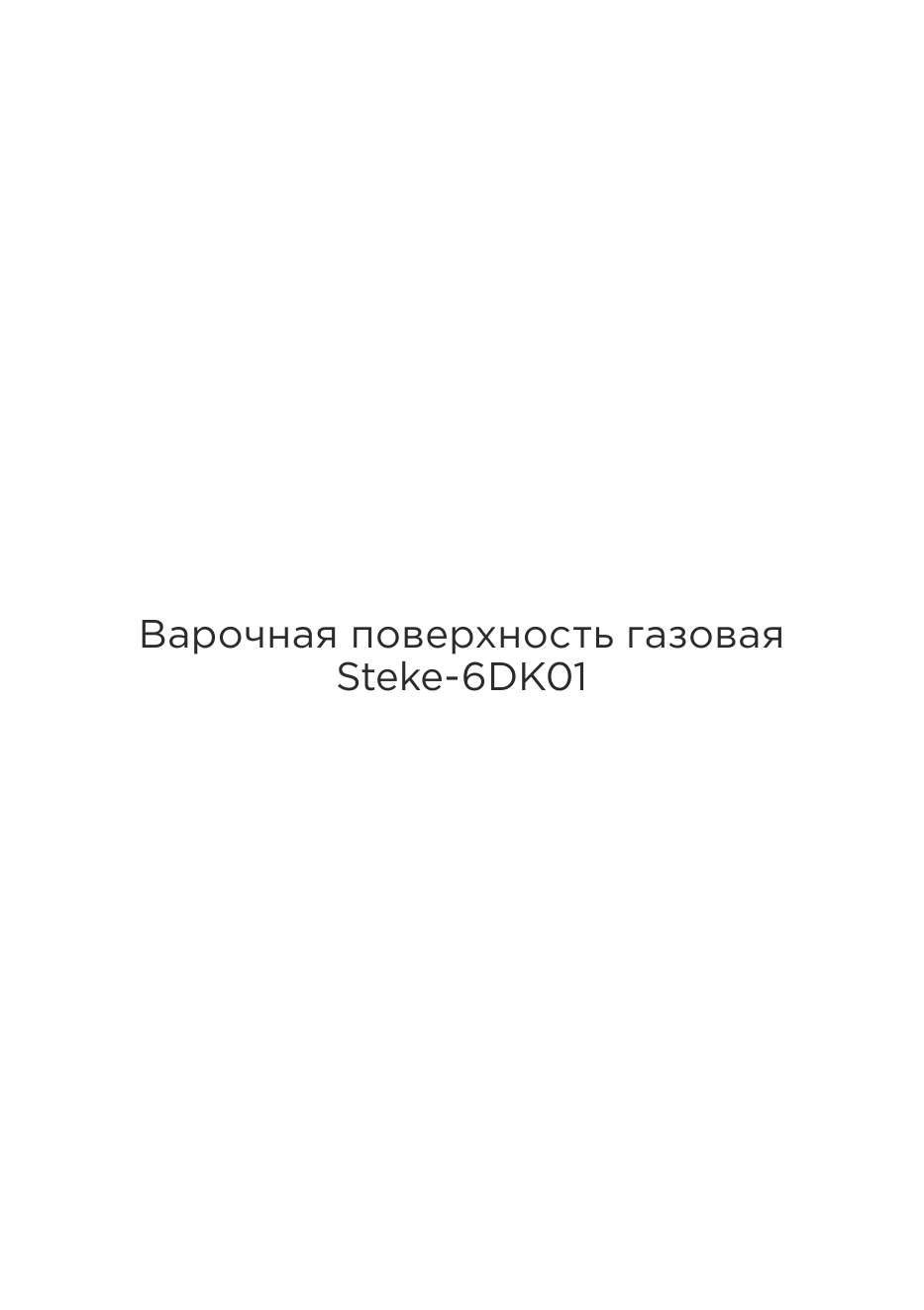

Страница 3
Варочная поверхность газовая
Steke-6DK01
Перейти на страницу
СТРАНИЦА PDF
Страница 4

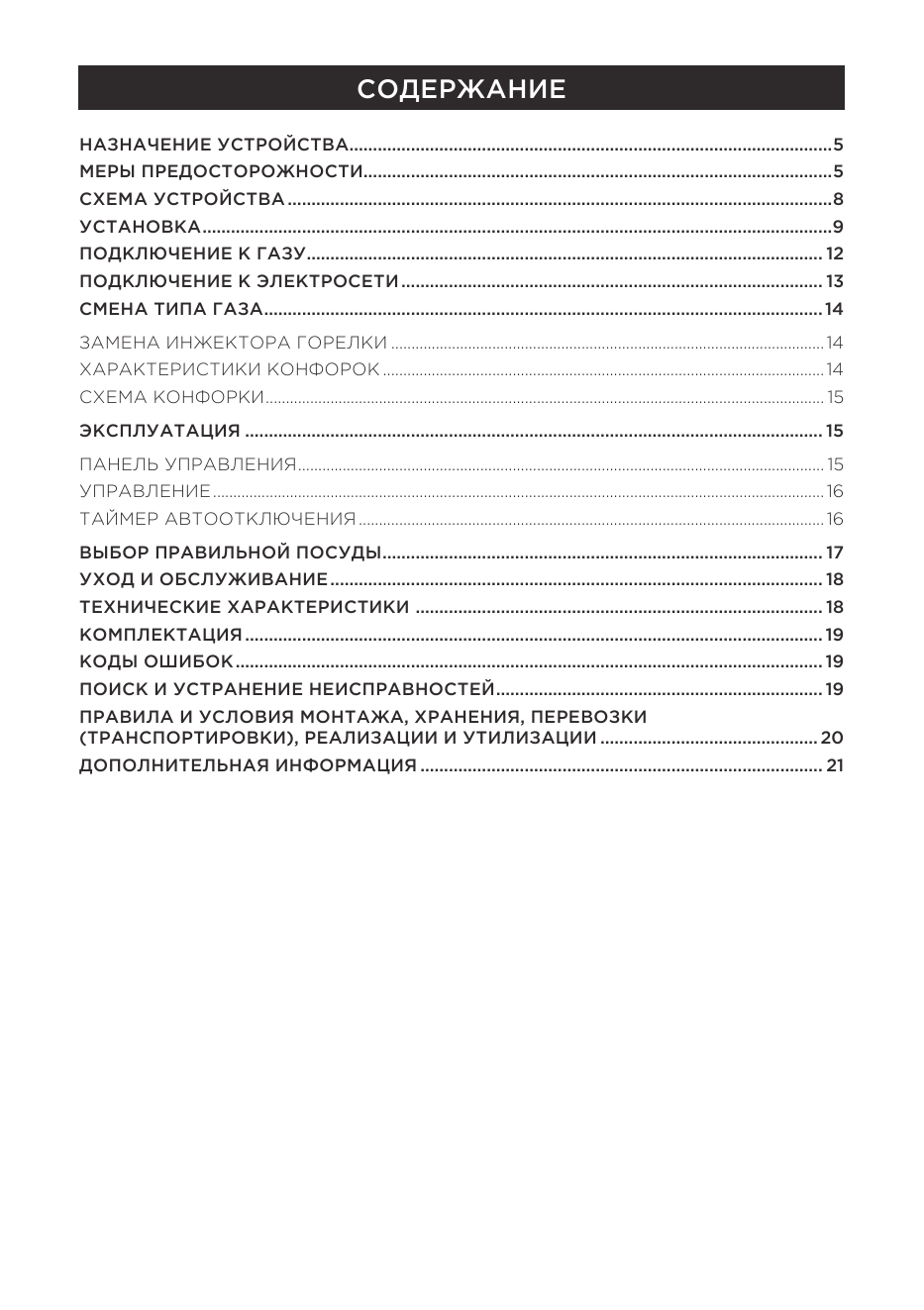

СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА5
МЕРЫ ПРЕДОСТОРОЖНОСТИ5
СХЕМА УСТРОЙСТВА8
УСТАНОВКА9
ПОДКЛЮЧЕНИЕ К ГАЗУ 12

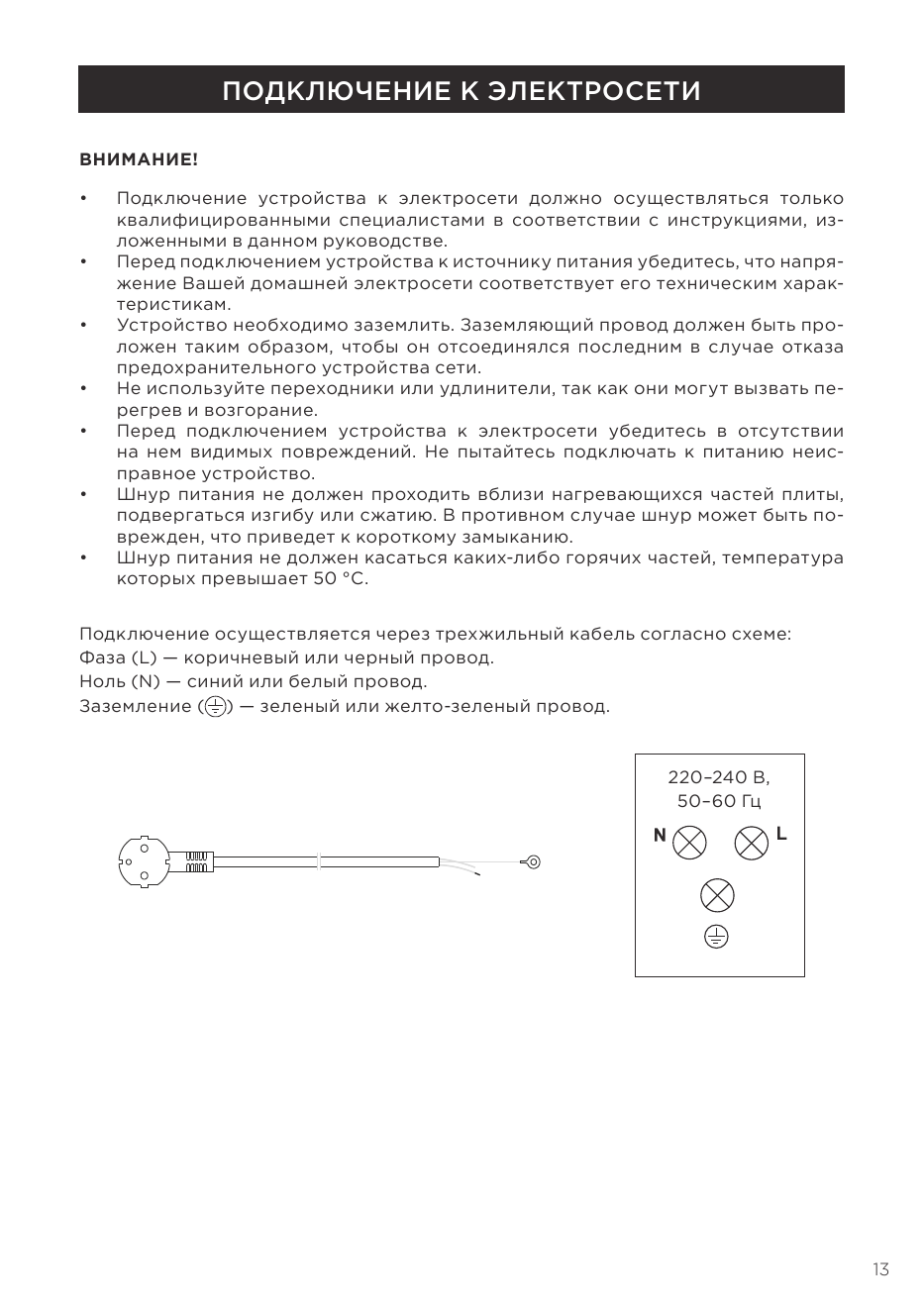

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ 13

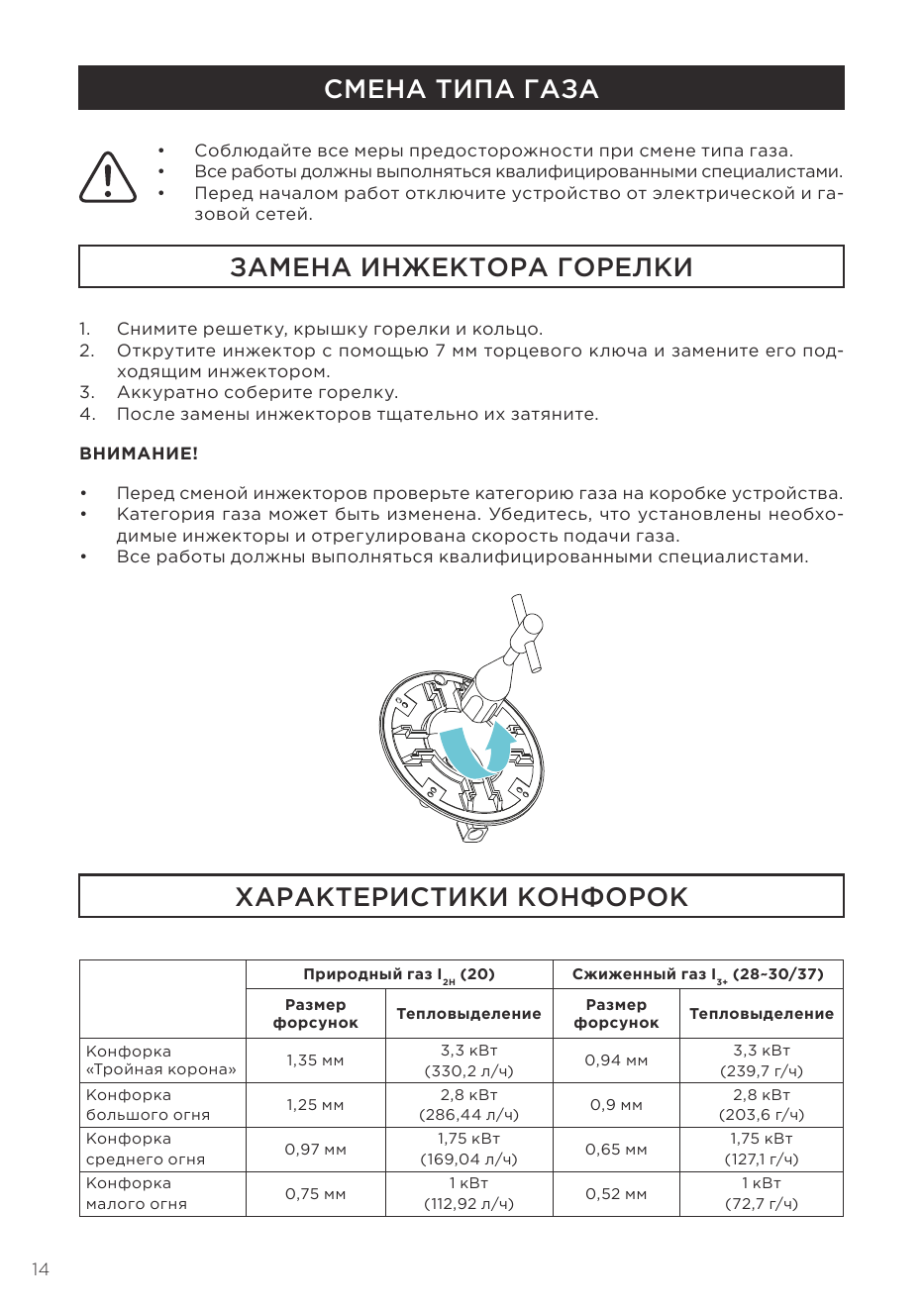

СМЕНА ТИПА ГАЗА 14
ЗАМЕНА ИНЖЕКТОРА ГОРЕЛКИ 14
ХАРАКТЕРИСТИКИ КОНФОРОК 14

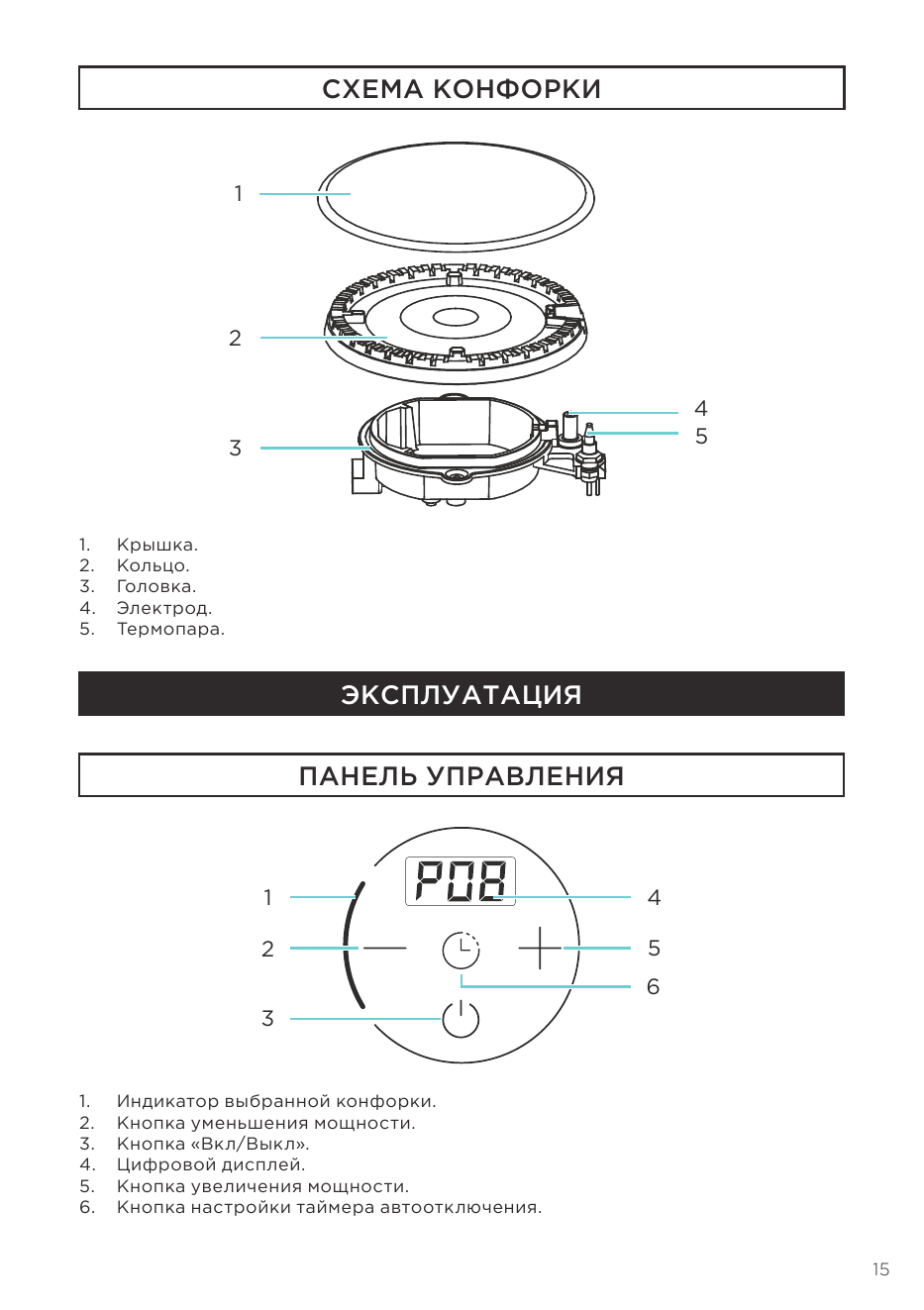

СХЕМА КОНФОРКИ 15
ЭКСПЛУАТАЦИЯ 15
ПАНЕЛ...
Перейти на страницу
СТРАНИЦА PDF
Страница 5

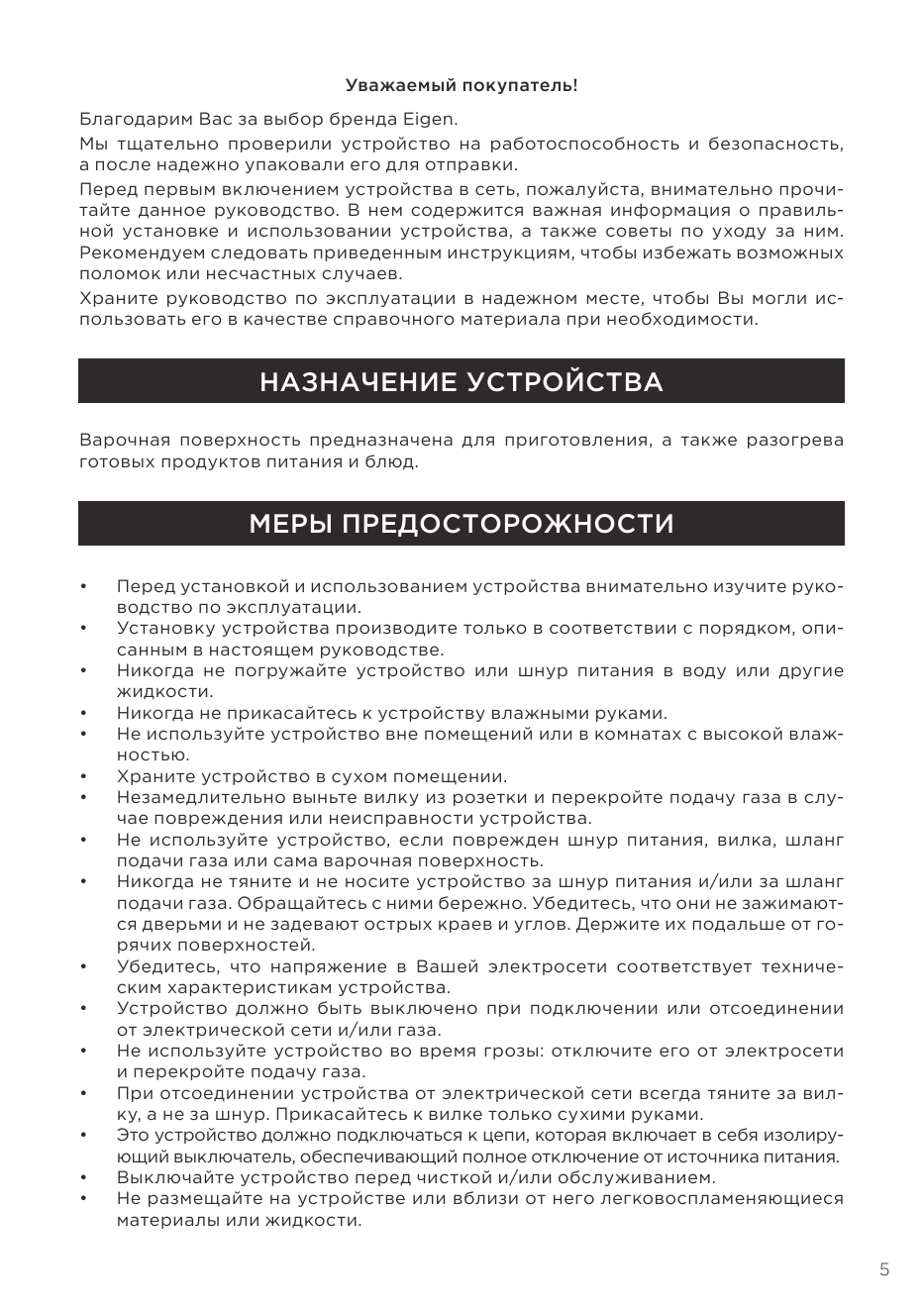

Уважаемый покупатель!
Благодарим Вас за выбор бренда Eigen.
Мы тщательно проверили устройство на работоспособность и безопасность,
а после надежно упаковали его для отправки.
Перед первым включением устройства в сеть, пожалуйста, внимательно прочи-
т...
Перейти на страницу
СТРАНИЦА PDF
Страница 6

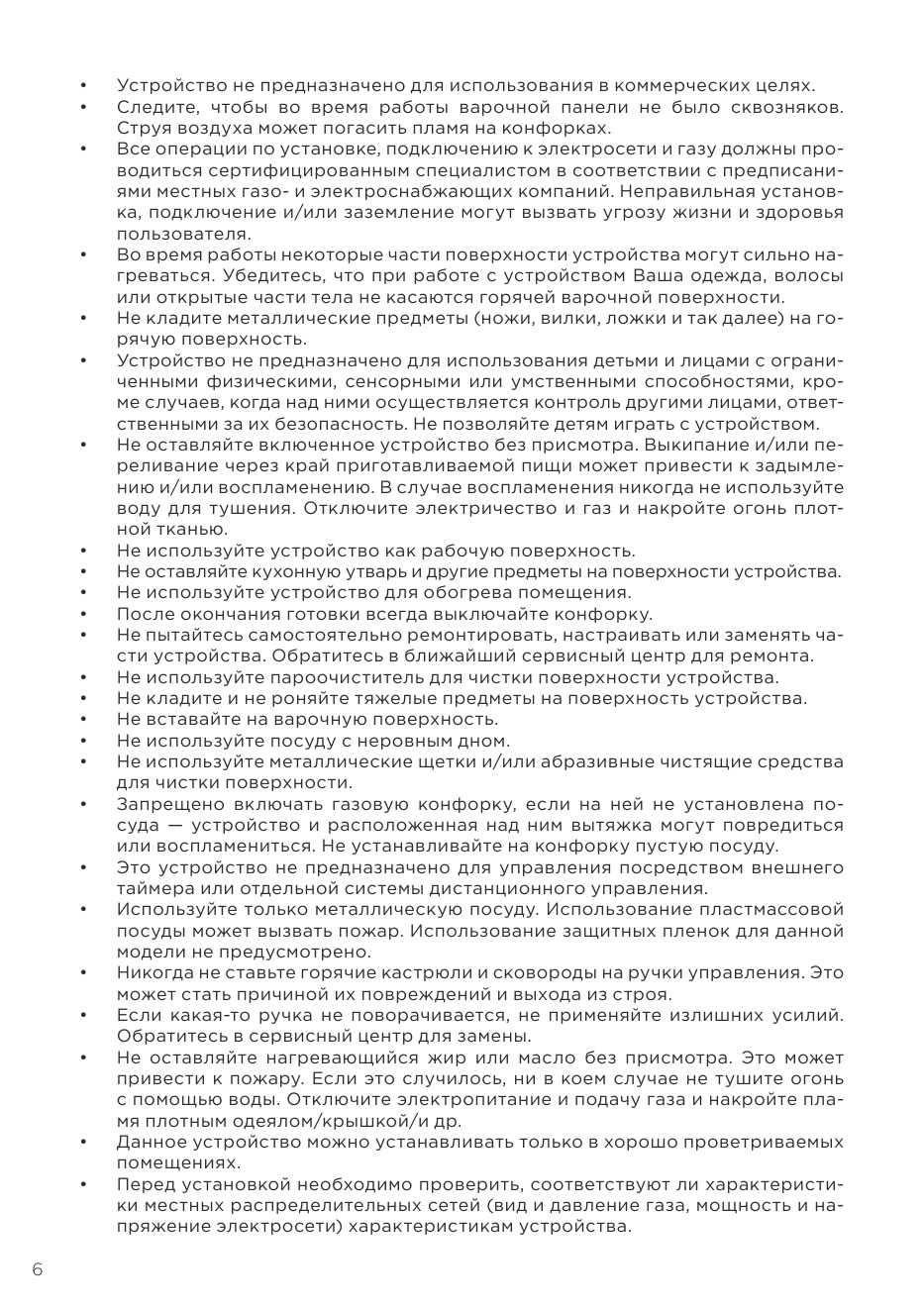

• Устройство не предназначено для использования в коммерческих целях.
• Следите, чтобы во время работы варочной панели не было сквозняков.
Струя воздуха может погасить пламя на конфорках.
• Все операции по установке, подключению к электросети и газу ...
Перейти на страницу
СТРАНИЦА PDF

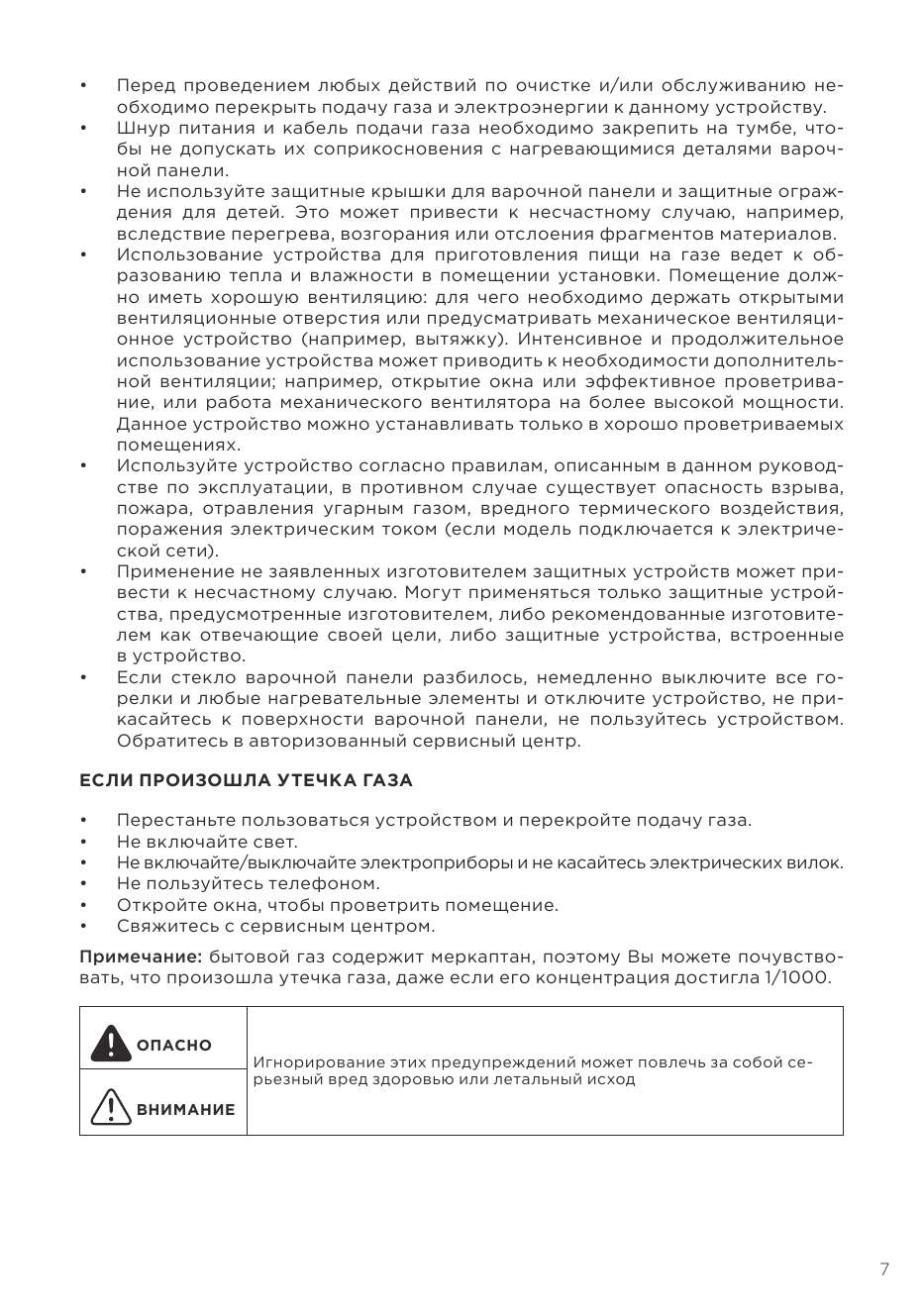

Страница 7
• Перед проведением любых действий по очистке и/или обслуживанию не-
обходимо перекрыть подачу газа и электроэнергии к данному устройству.
• Шнур питания и кабель подачи газа необходимо закрепить на тумбе, что-
бы не допускать их соприкосновения с на...
Перейти на страницу
СТРАНИЦА PDF
Страница 8

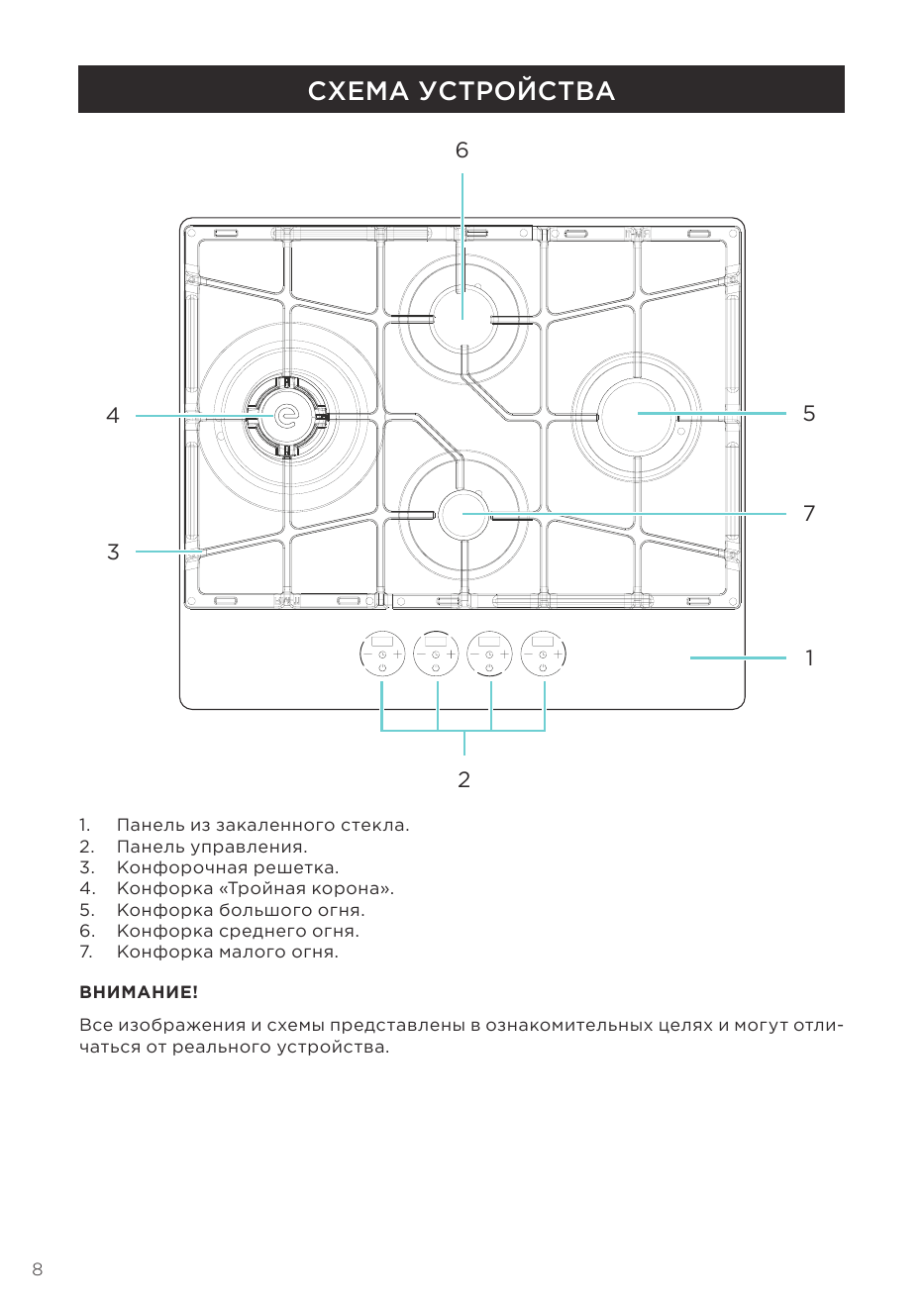

СХЕМА УСТРОЙСТВА

4 5

1. Панель из закаленного стекла.
2. Панель управления.
3. Конфорочная решетка.
4. Конфорка «Тройная корона».
5. Конфорка большого огня.
6. Конфорка среднего огня.
7. Конфорка малого огня.

ВНИМАНИЕ!
Все изображения и схемы пред...
Перейти на страницу
СТРАНИЦА PDF
Страница 9

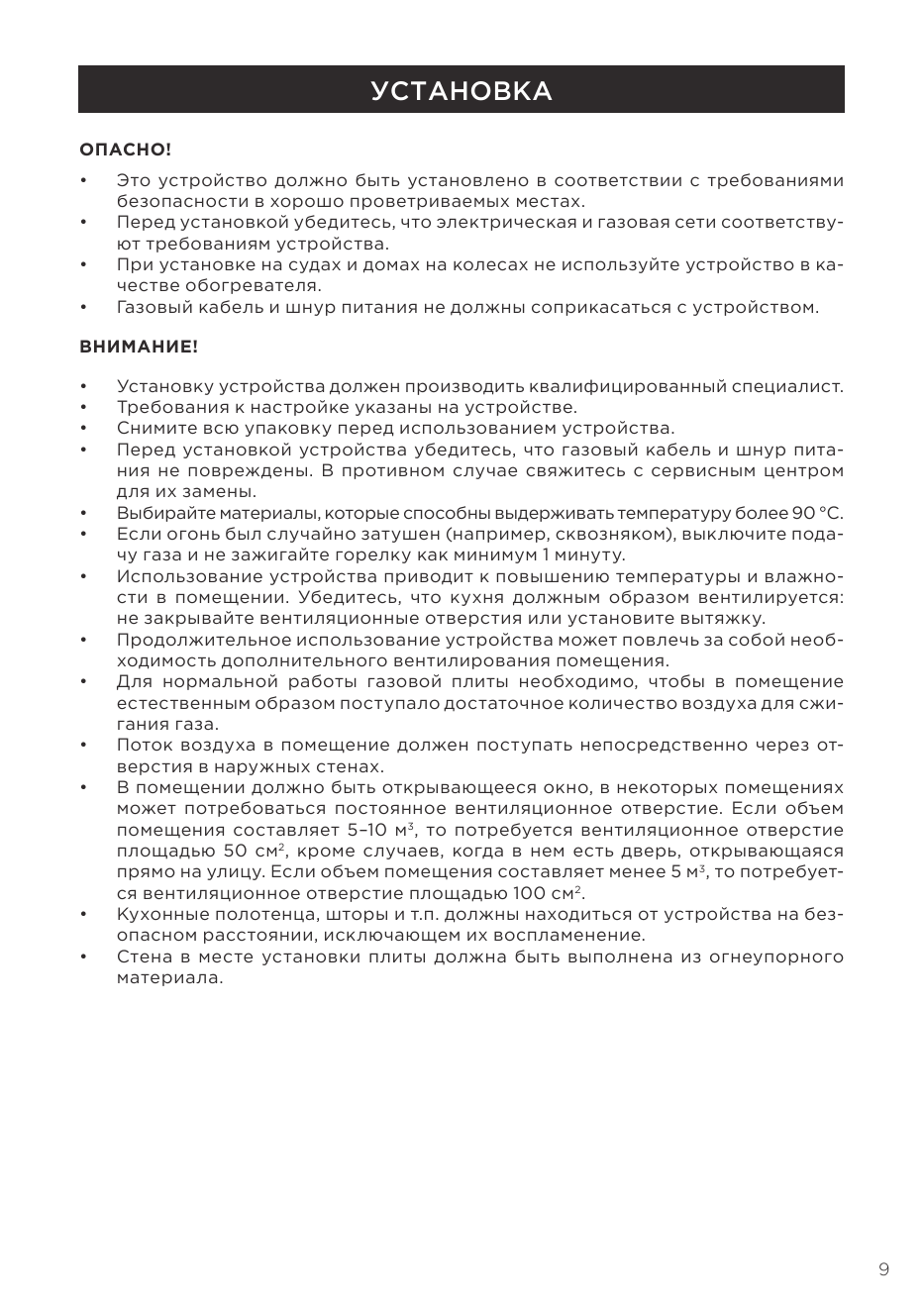

УСТАНОВКА

ОПАСНО!
• Это устройство должно быть установлено в соответствии с требованиями
безопасности в хорошо проветриваемых местах.
• Перед установкой убедитесь, что электрическая и газовая сети соответству-
ют требованиям устройства.
• При устано...
Перейти на страницу
СТРАНИЦА PDF
Страница 10

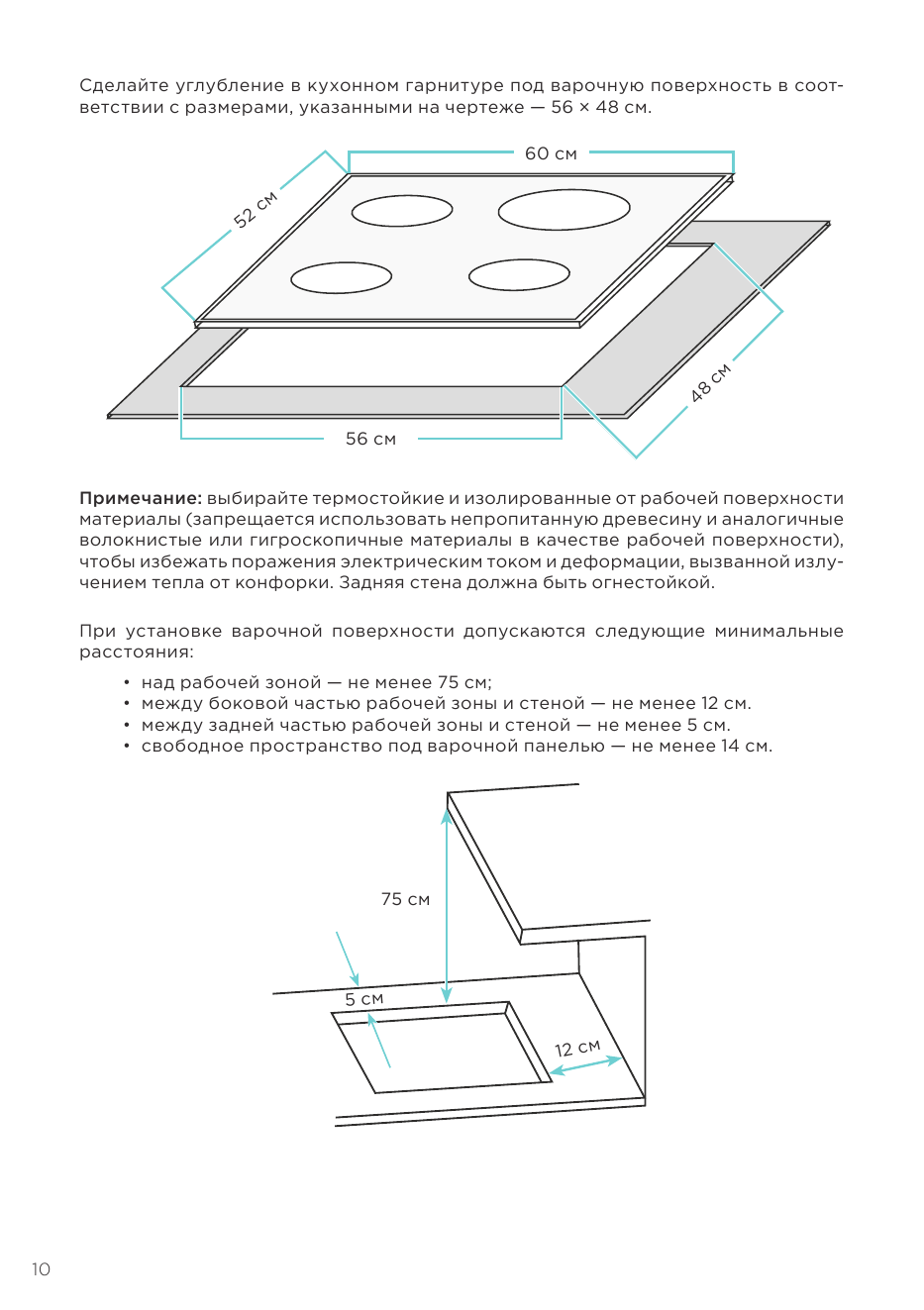

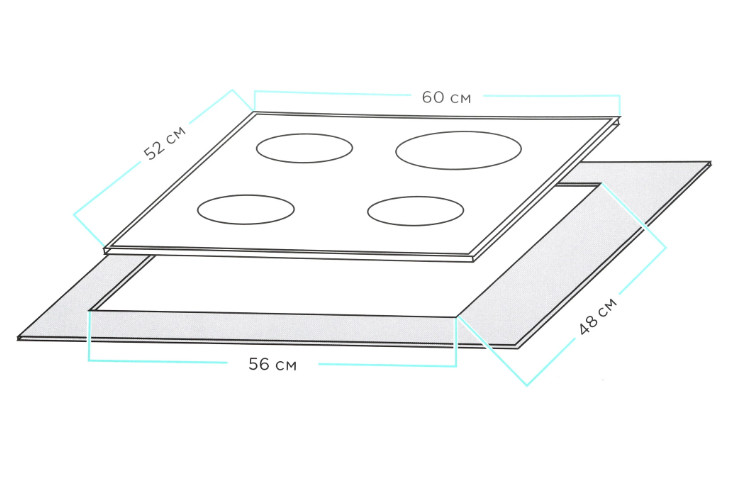

Сделайте углубление в кухонном гарнитуре под варочную поверхность в соот-
ветствии с размерами, указанными на чертеже — 56 × 48 см.

60 см

см

см

56 см

Примечание: выбирайте термостойкие и изолированные от рабочей поверхности
материалы (запрещаетс...
Перейти на страницу
СТРАНИЦА PDF
Страница 11

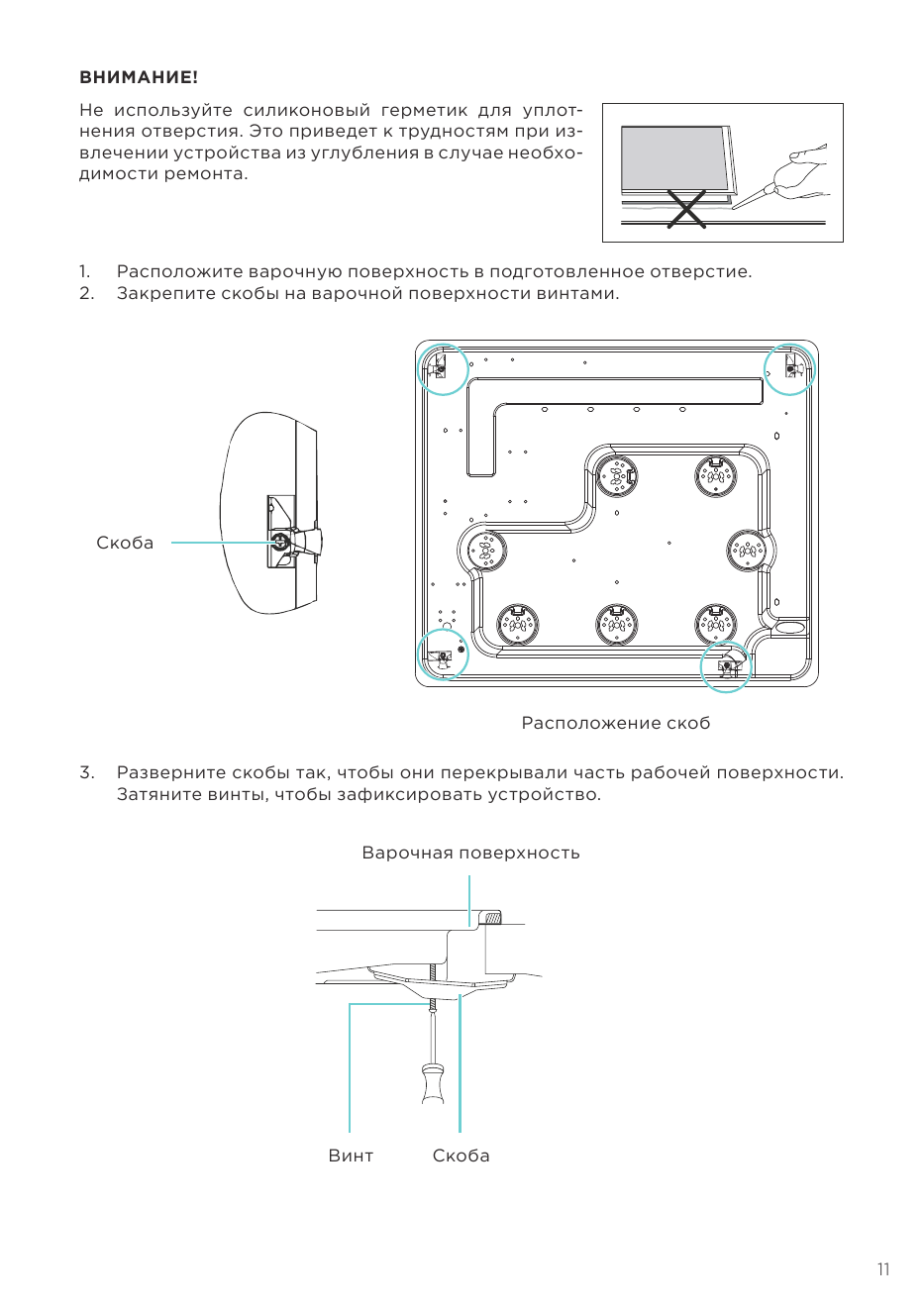

ВНИМАНИЕ!
Не используйте силиконовый герметик для уплот-
нения отверстия. Это приведет к трудностям при из-
влечении устройства из углубления в случае необхо-
димости ремонта.

1. Расположите варочную поверхность в подготовленное отверстие.
2. Закреп...
Перейти на страницу
СТРАНИЦА PDF
Страница 12

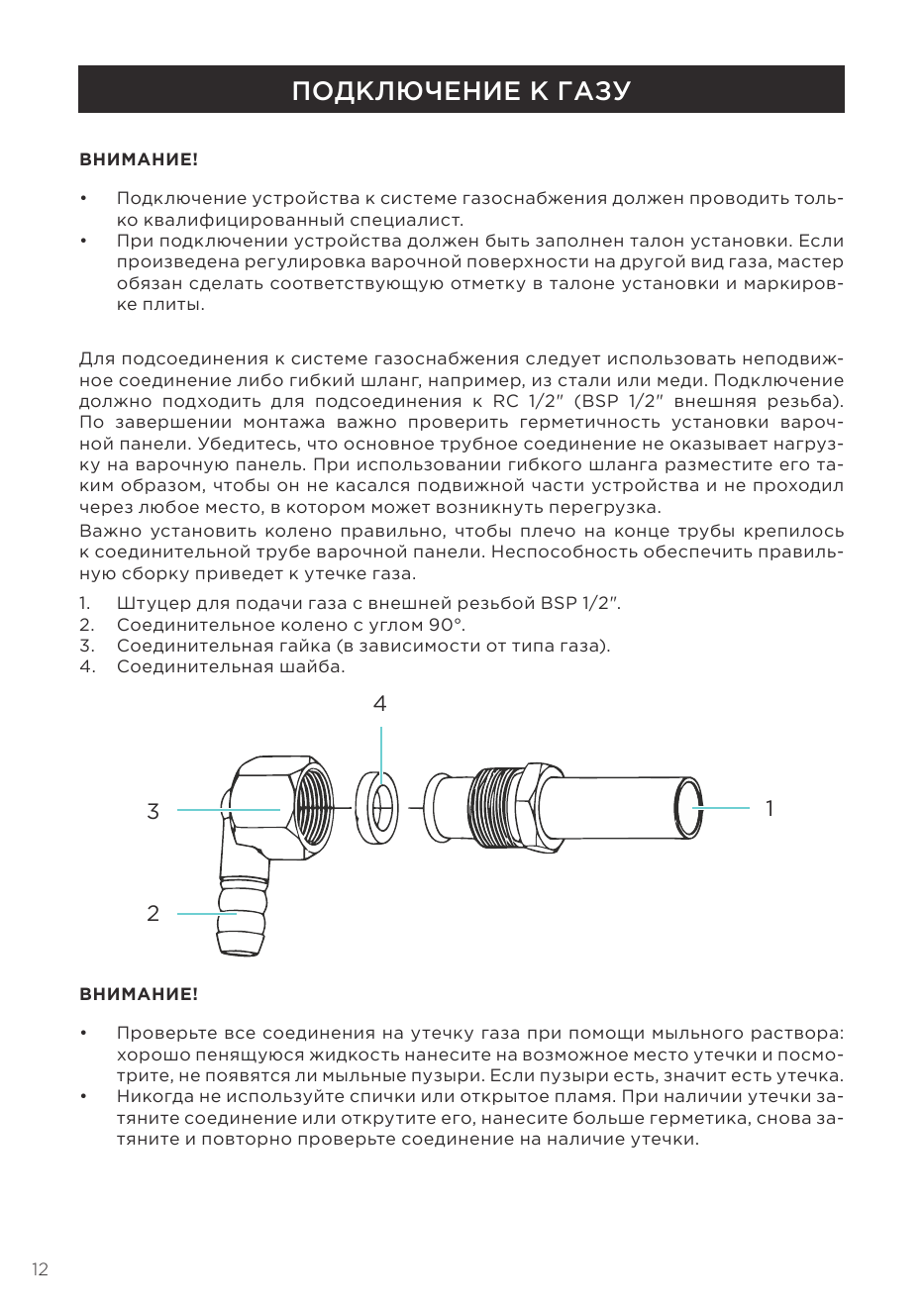

ПОДКЛЮЧЕНИЕ К ГАЗУ

ВНИМАНИЕ!

• Подключение устройства к системе газоснабжения должен проводить толь-
ко квалифицированный специалист.
• При подключении устройства должен быть заполнен талон установки. Если
произведена регулировка варочной поверхнос...
Перейти на страницу
