Руководство пользователя для Eigen Steke-6DT01

- полное руководство по эксплуатации

Модель: Steke-6DT01

Eigen Steke-6DT01

Встраиваемые газовые панели


Инструкция по эксплуатации для Eigen Steke-6DT01 на русском языке

Размер файла: (1.81 mb)
Производитель: Eigen
Просмотров: 15
📸 Дополнительные изображения:

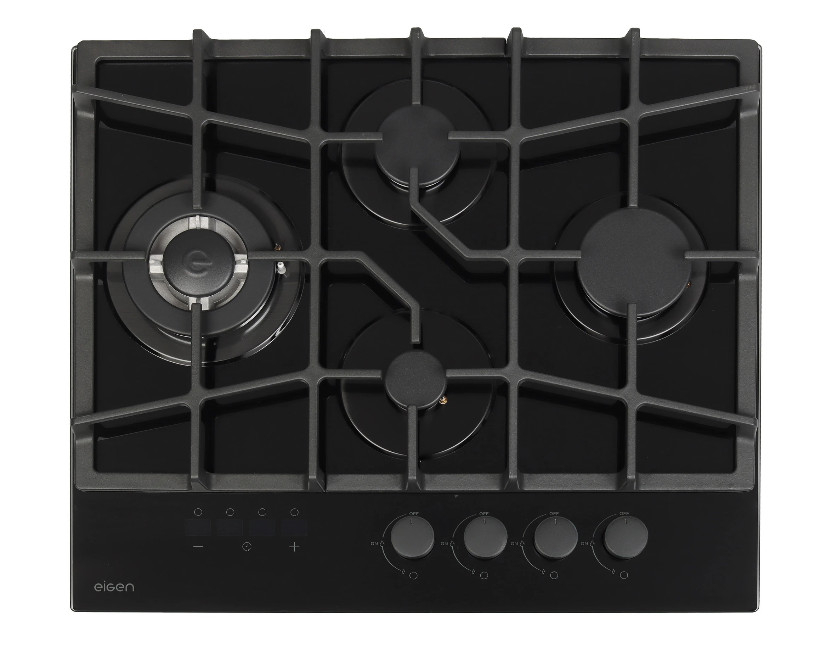

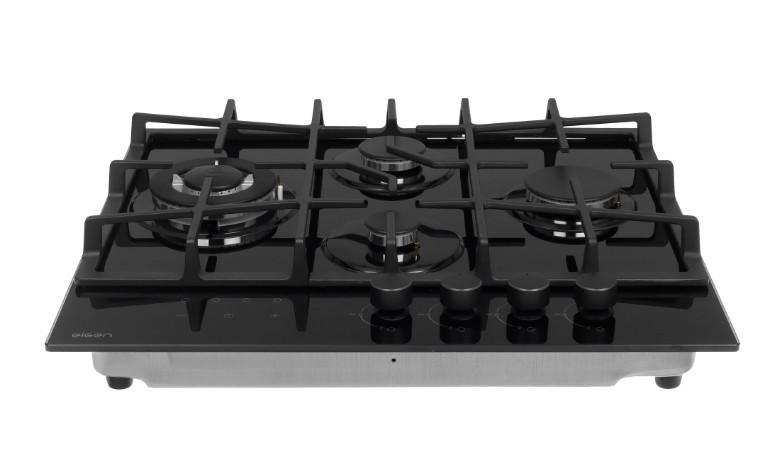

Газовая варочная панель Eigen Steke-6DT01 - стильная и функциональная четырёхконфорочная модель в чёрном цвете, которая идеально подходит для полноценной готовки даже на небольшой кухне.

Верхняя панель выполнена из прочного закалённого стекла, устойчивого к высоким температурам, перепадам и механическим повреждениям. Гладкая поверхность в сочетании со съёмной решёткой обеспечивает лёгкую и быструю очистку от нагара, пролитой жидкости и любых загрязнений.

Модель оснащена четырьмя конфорками. Главная из них - мощностью 3,3 кВт с двумя рядами пламени - гарантирует ускоренный нагрев и равномерное распределение тепла даже в самой крупной посуде.

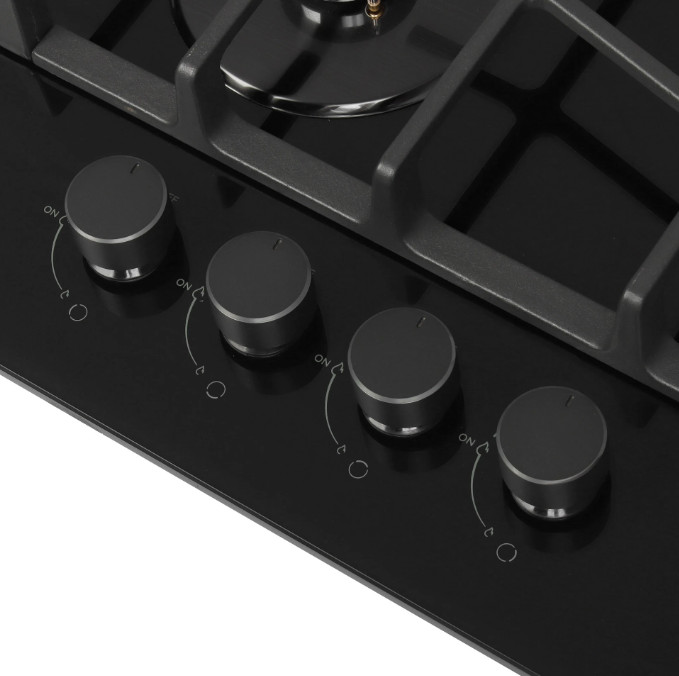

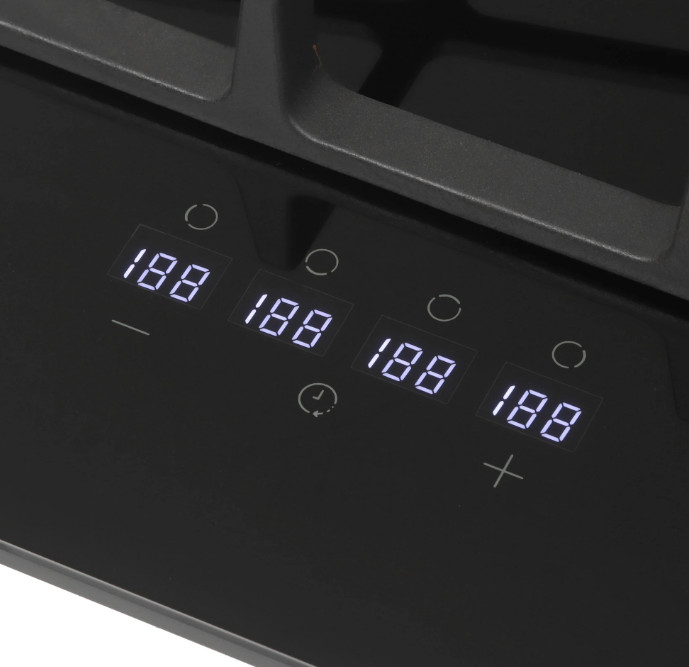

Интенсивность пламени каждой конфорки регулируется плавно и точно механическими поворотными переключателями. Дополнительно панель оснащена удобной сенсорной панелью с цифровой индикацией, которая позволяет задавать таймер работы для каждой конфорки отдельно.

Цельная чугунная решётка с крестообразным соединением устойчива к деформации, износу и высоким температурам.

Зажигание происходит мгновенно благодаря электроподжигу, встроенному в переключатели. Безопасность использования обеспечивает система «Газ-контроль», которая автоматически перекрывает подачу газа при внезапном затухании пламени.

Первые 12 страниц

Извлечено автоматически
СТРАНИЦА PDF
Страница 1
Руководство по эксплуатации
Перейти на страницу
СТРАНИЦА PDF
Страница 3

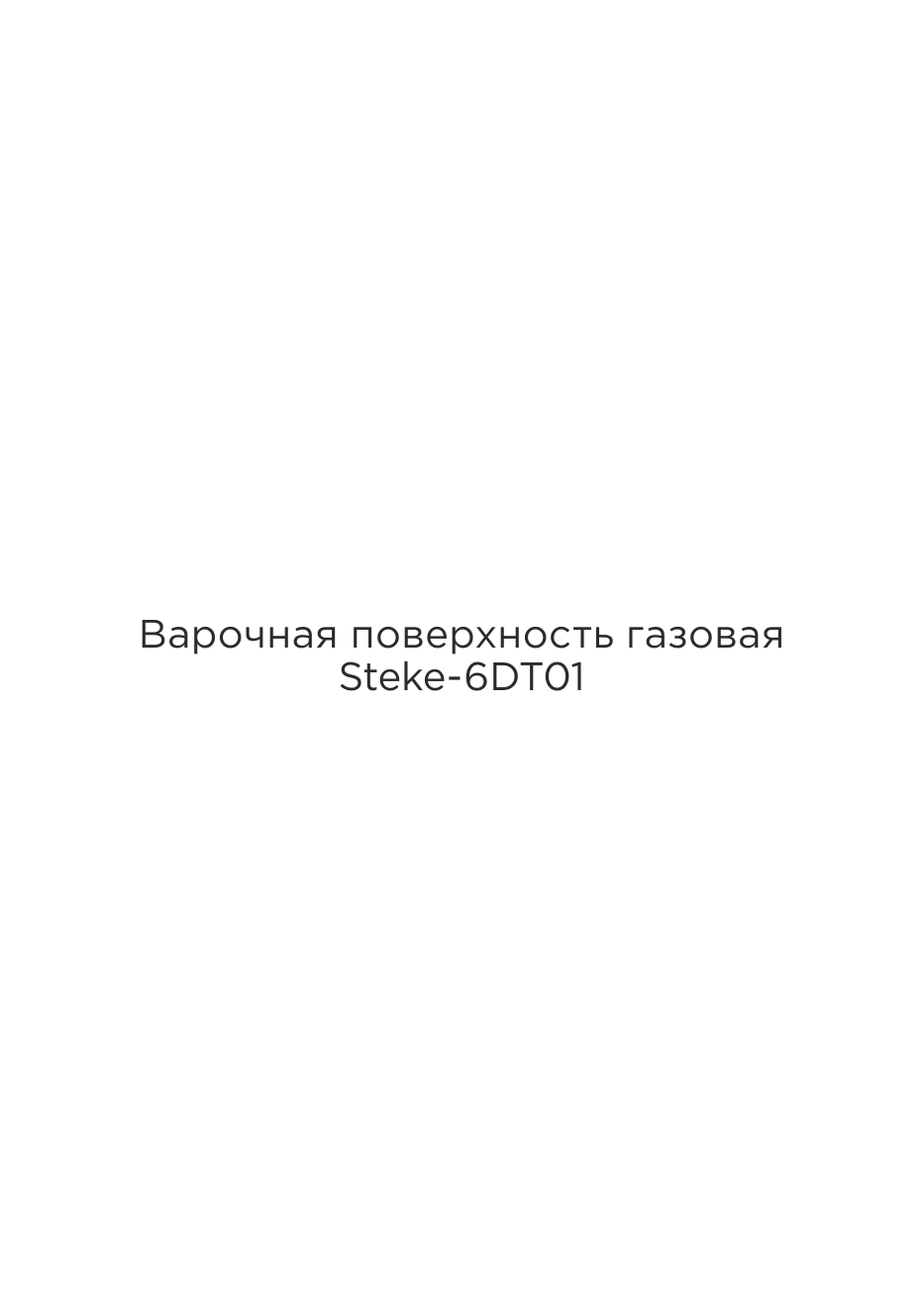

Варочная поверхность газовая
Steke-6DT01
Перейти на страницу
СТРАНИЦА PDF
Страница 4

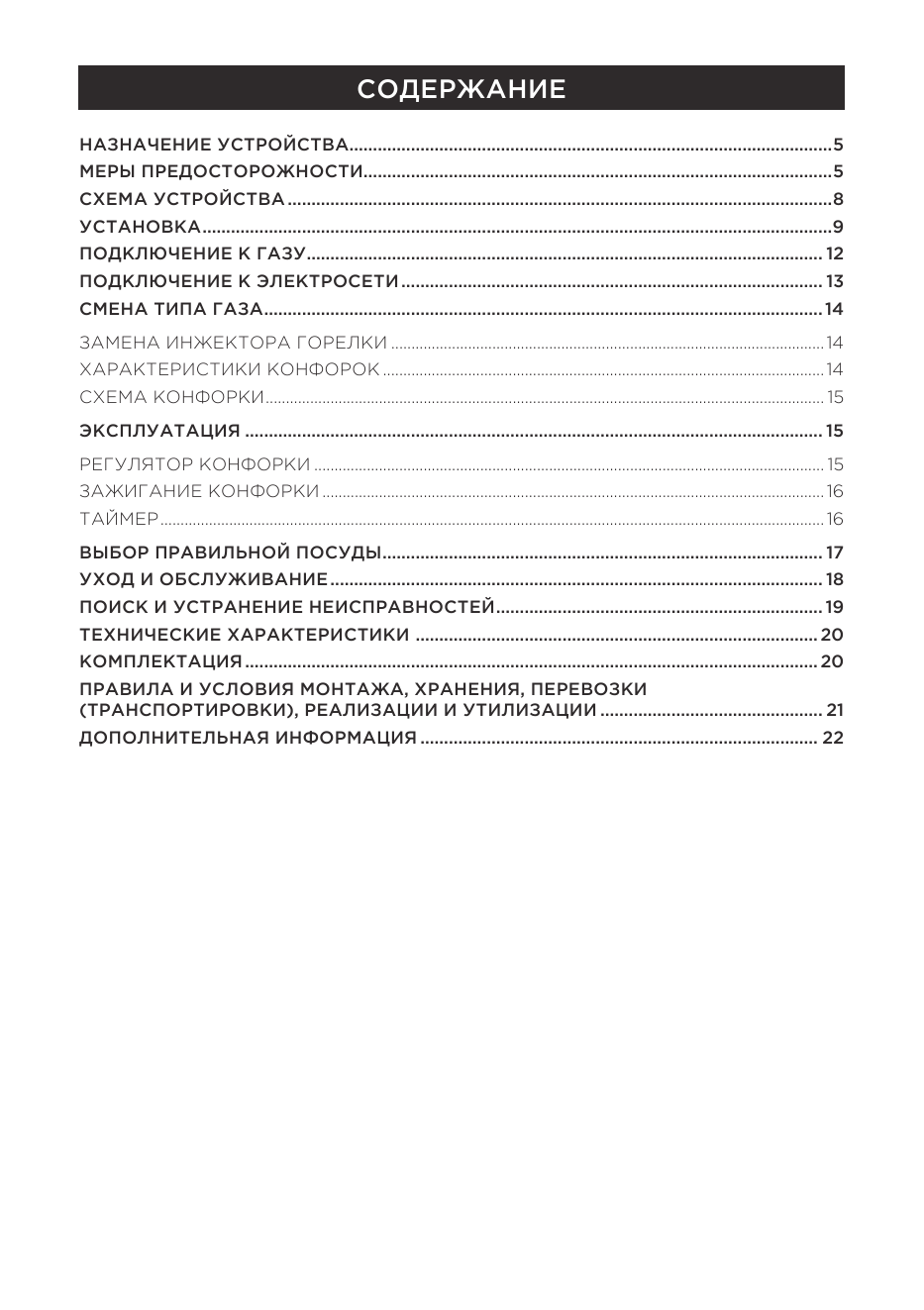

СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА5
МЕРЫ ПРЕДОСТОРОЖНОСТИ5
СХЕМА УСТРОЙСТВА8
УСТАНОВКА9
ПОДКЛЮЧЕНИЕ К ГАЗУ 12

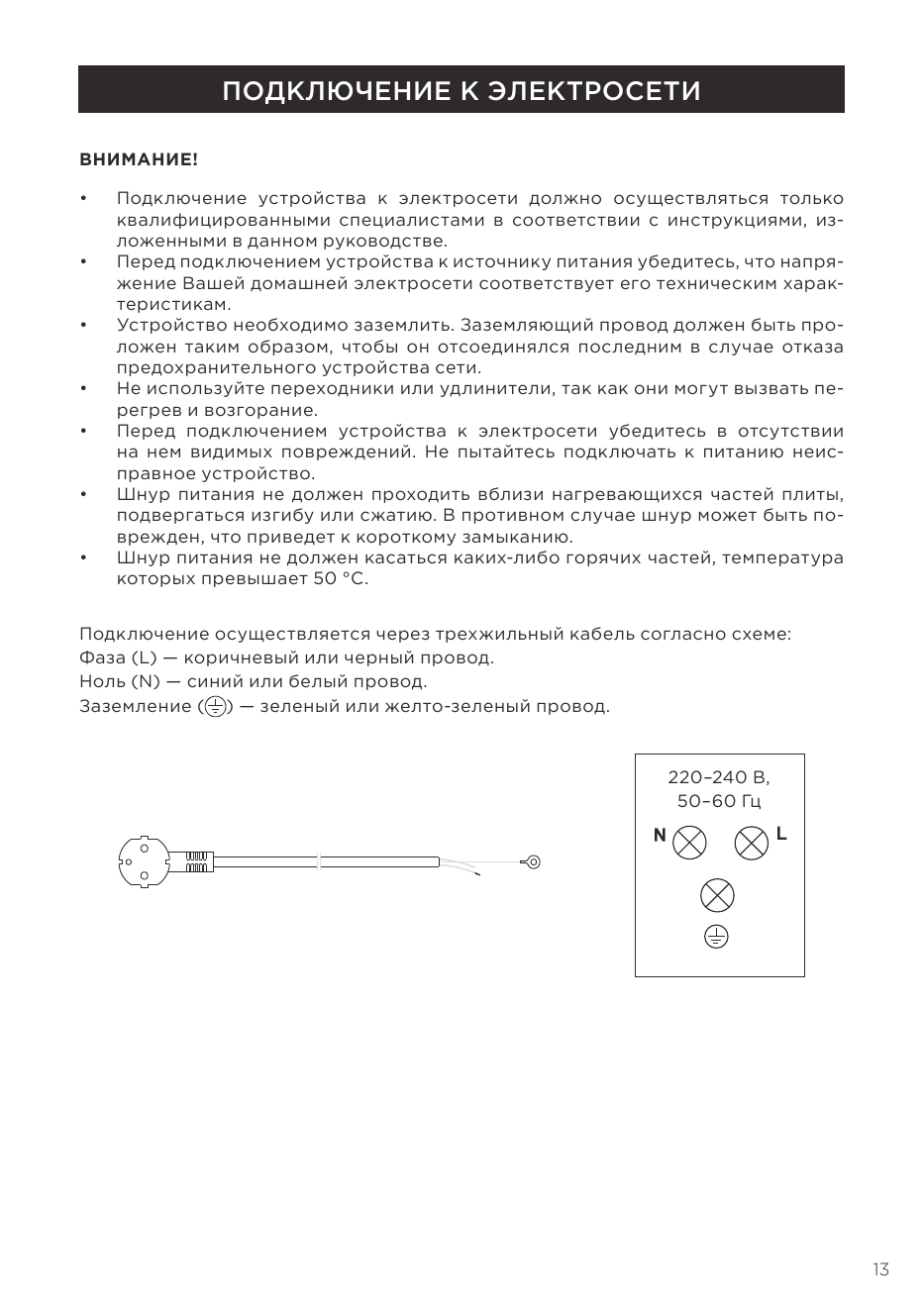

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ 13

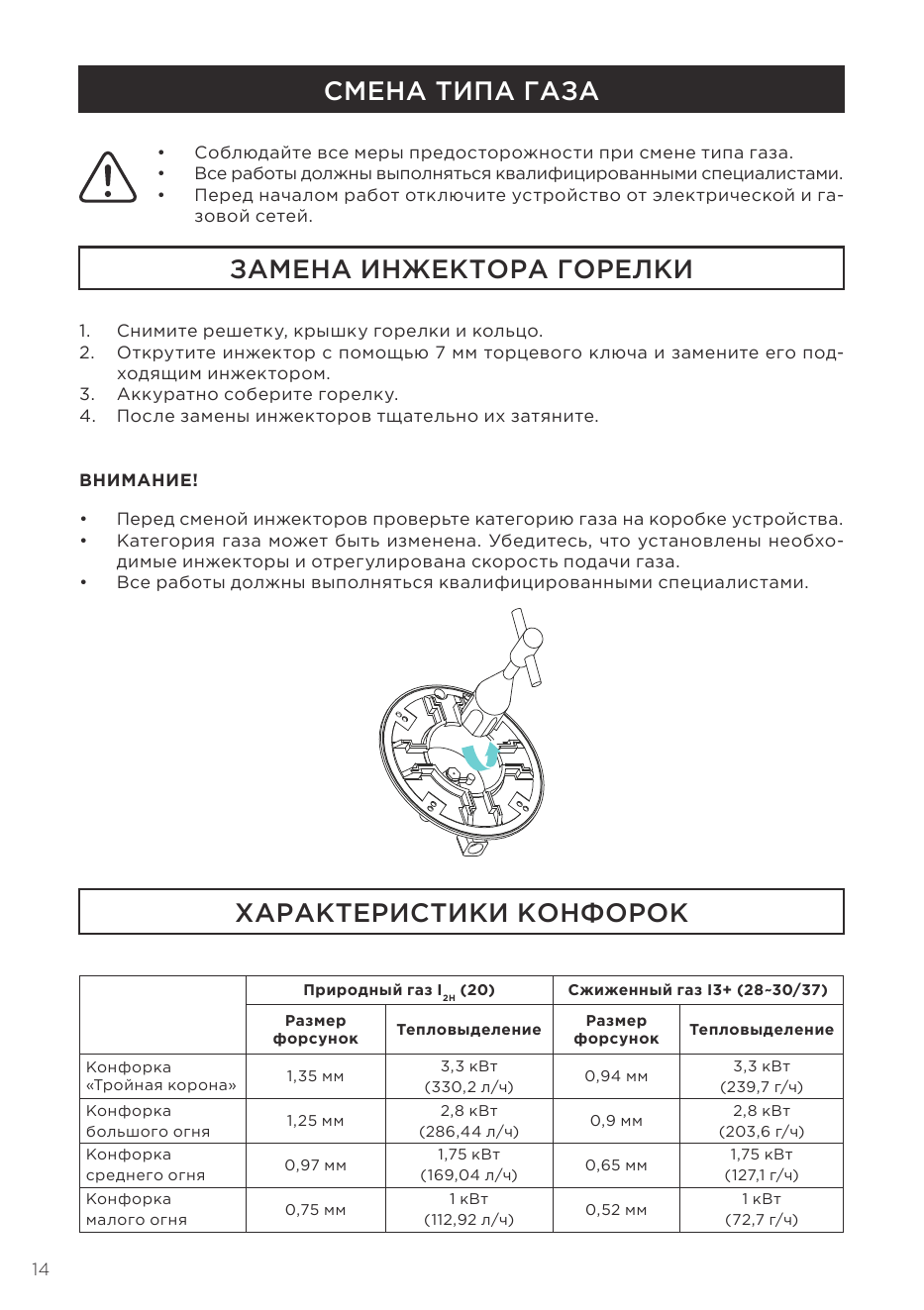

СМЕНА ТИПА ГАЗА 14
ЗАМЕНА ИНЖЕКТОРА ГОРЕЛКИ 14
ХАРАКТЕРИСТИКИ КОНФОРОК 14

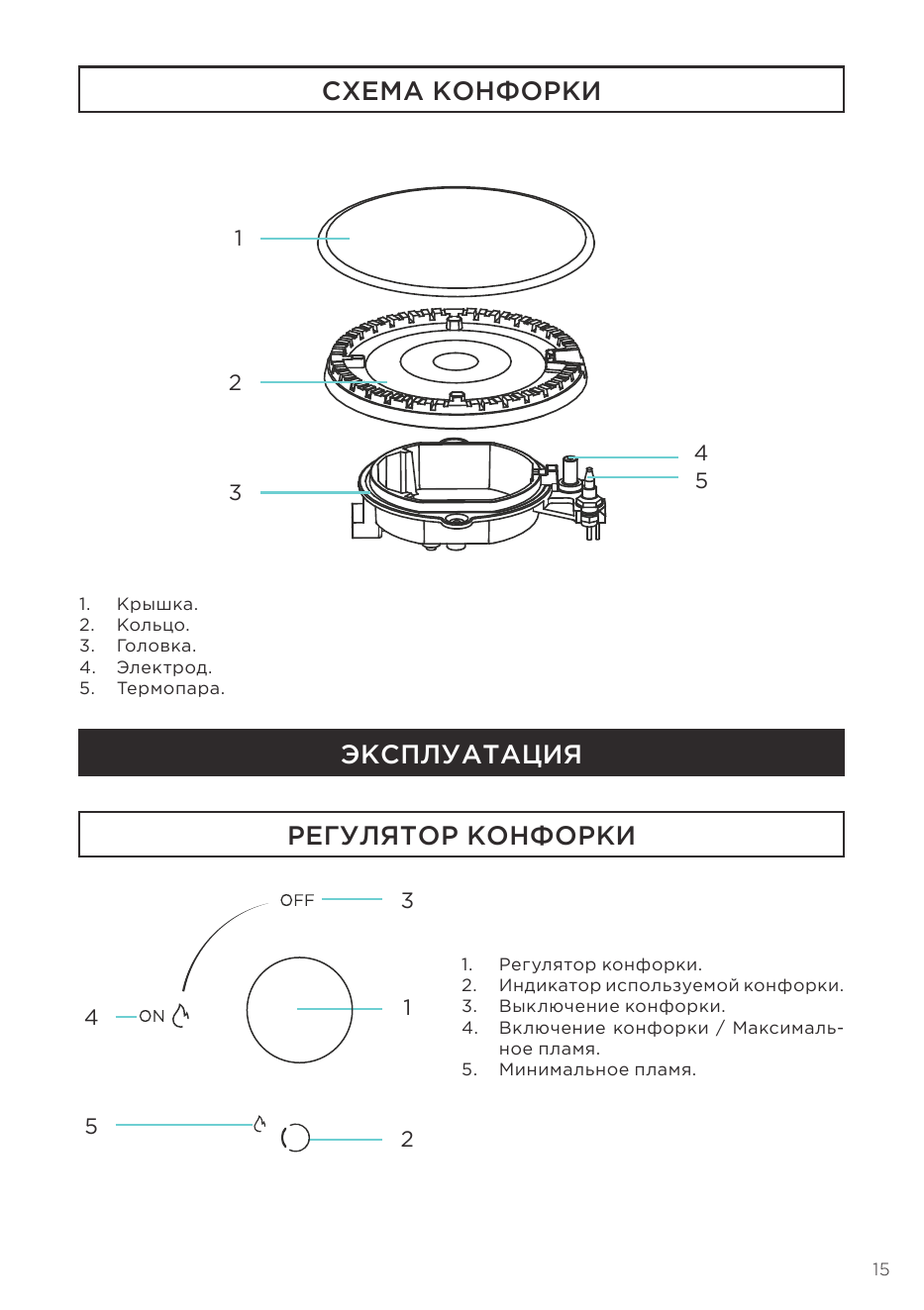

СХЕМА КОНФОРКИ 15
ЭКСПЛУАТАЦ...
Перейти на страницу
СТРАНИЦА PDF

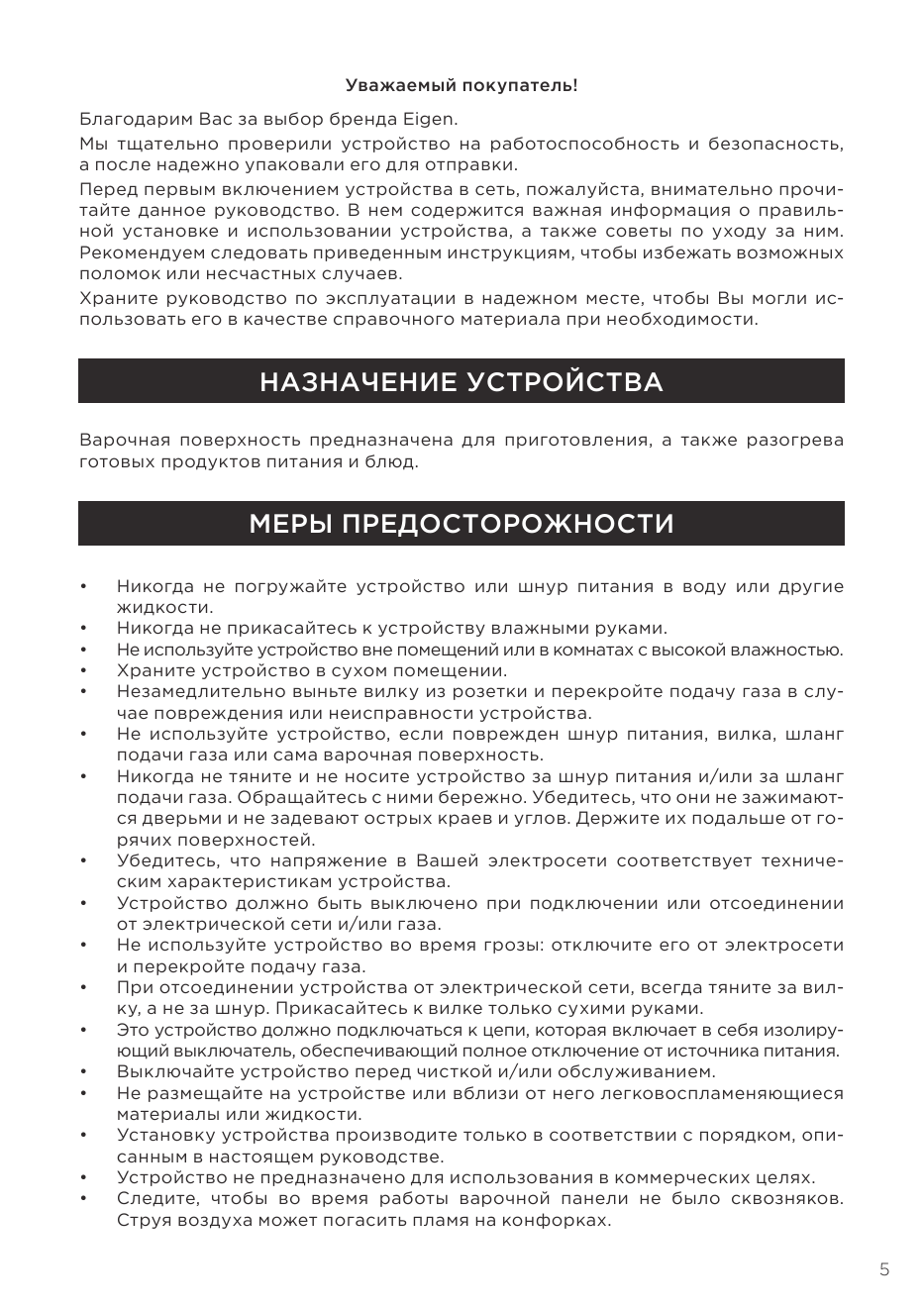

Страница 5
Уважаемый покупатель!
Благодарим Вас за выбор бренда Eigen.
Мы тщательно проверили устройство на работоспособность и безопасность,
а после надежно упаковали его для отправки.
Перед первым включением устройства в сеть, пожалуйста, внимательно проч...
Перейти на страницу
СТРАНИЦА PDF

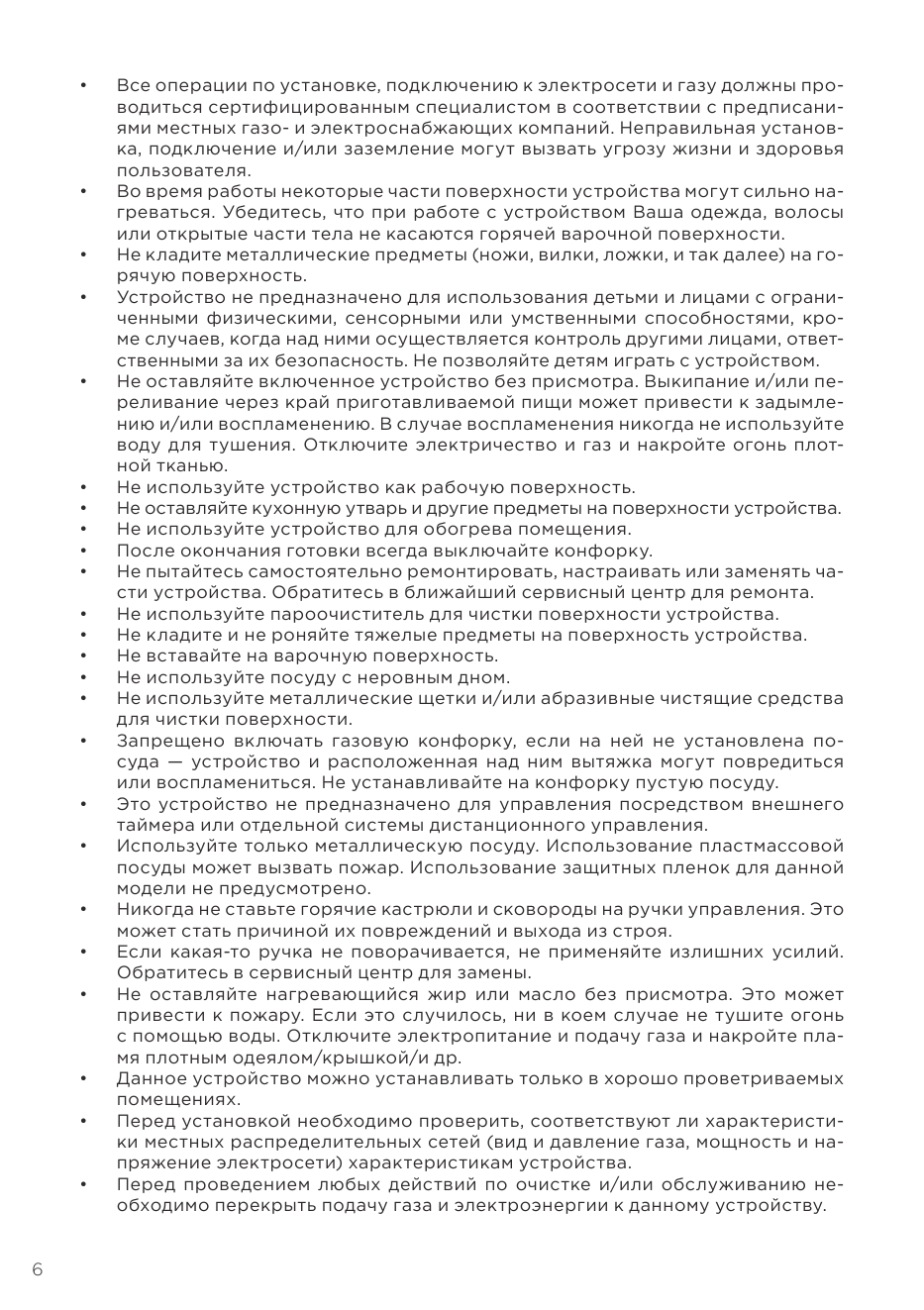

Страница 6
• Все операции по установке, подключению к электросети и газу должны про-
водиться сертифицированным специалистом в соответствии с предписани-
ями местных газо- и электроснабжающих компаний. Неправильная установ-
ка, подключение и/или заземление м...
Перейти на страницу
СТРАНИЦА PDF

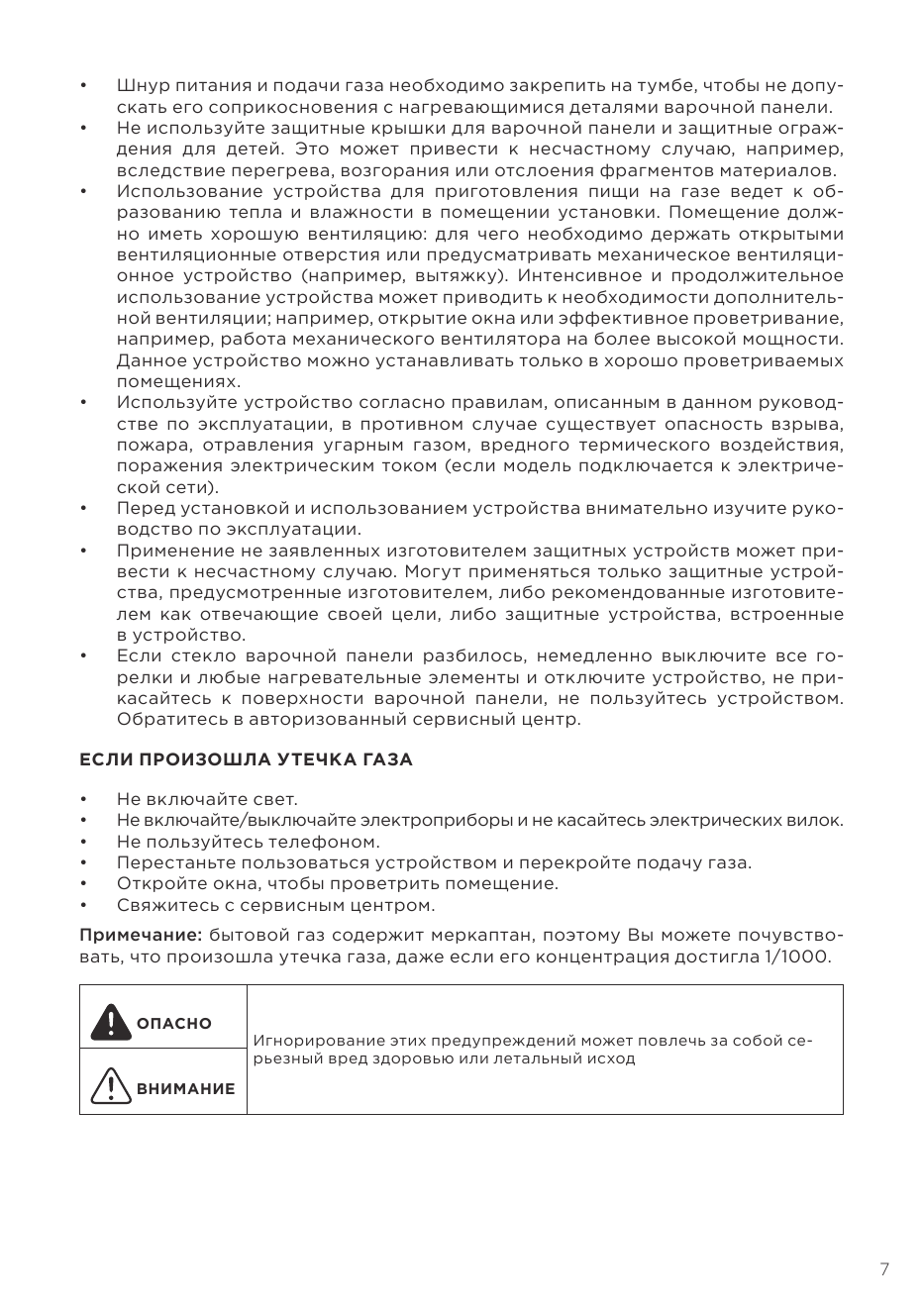

Страница 7
• Шнур питания и подачи газа необходимо закрепить на тумбе, чтобы не допу-
скать его соприкосновения с нагревающимися деталями варочной панели.
• Не используйте защитные крышки для варочной панели и защитные ограж-
дения для детей. Это может приве...
Перейти на страницу
СТРАНИЦА PDF
Страница 8

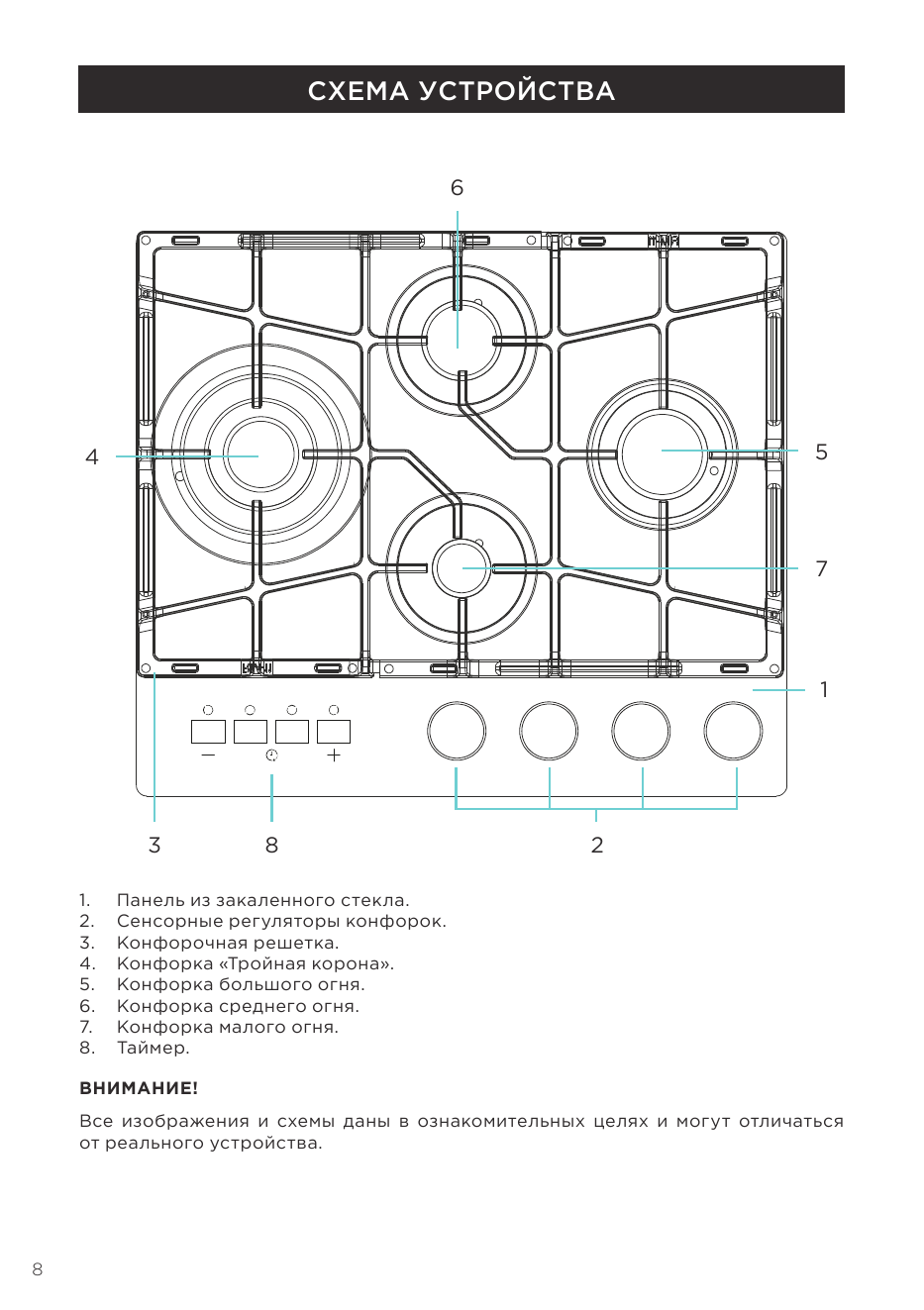

СХЕМА УСТРОЙСТВА

4 5

SET

3 8 2

1. Панель из закаленного стекла.
2. Сенсорные регуляторы конфорок.
3. Конфорочная решетка.
4. Конфорка «Тройная корона».
5. Конфорка большого огня.
6. Конфорка среднего огня.
7. Конфорка малого огня.
...
Перейти на страницу
СТРАНИЦА PDF
Страница 9

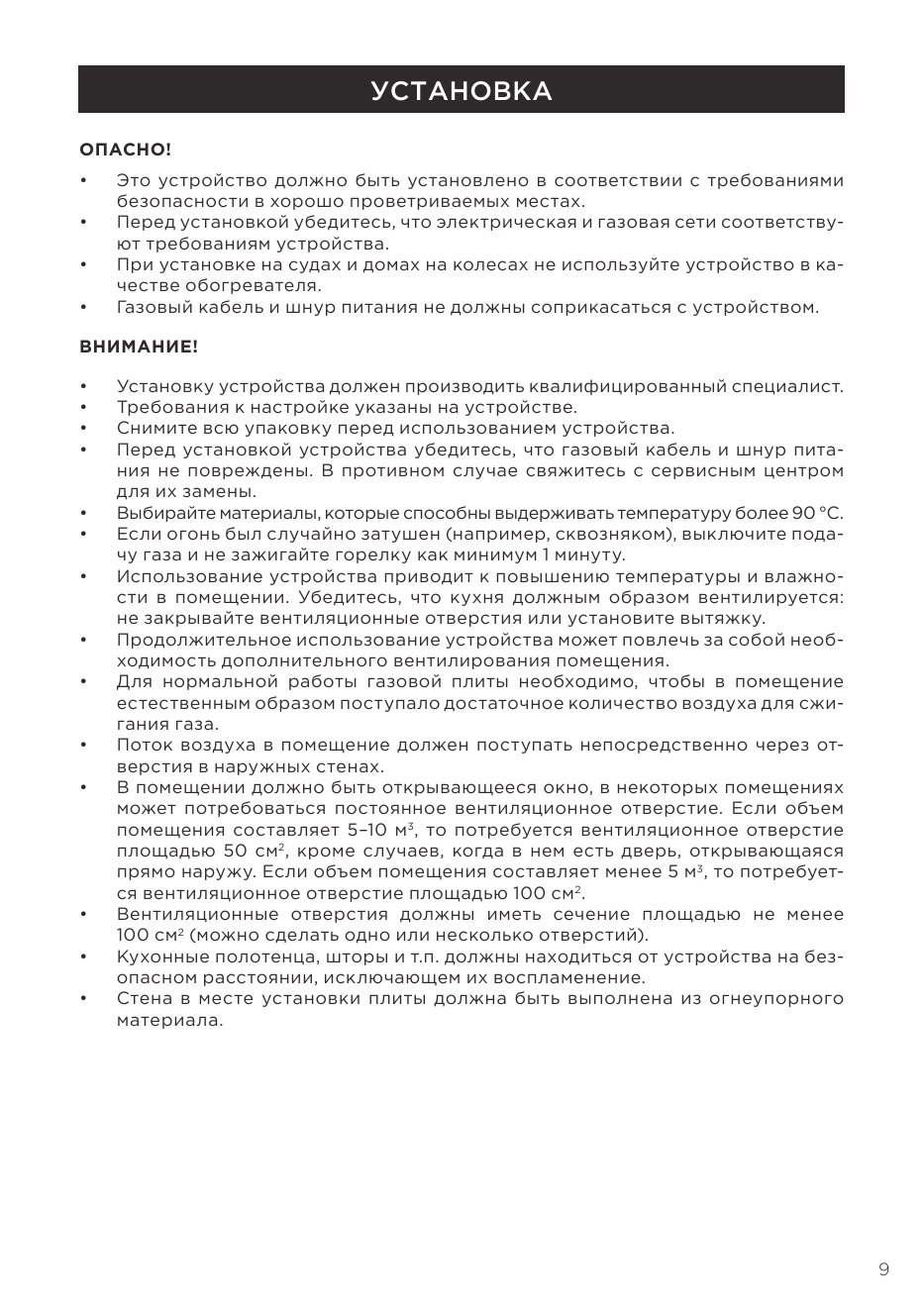

УСТАНОВКА

ОПАСНО!
• Это устройство должно быть установлено в соответствии с требованиями
безопасности в хорошо проветриваемых местах.
• Перед установкой убедитесь, что электрическая и газовая сети соответству-
ют требованиям устройства.
• При...
Перейти на страницу
СТРАНИЦА PDF
Страница 10

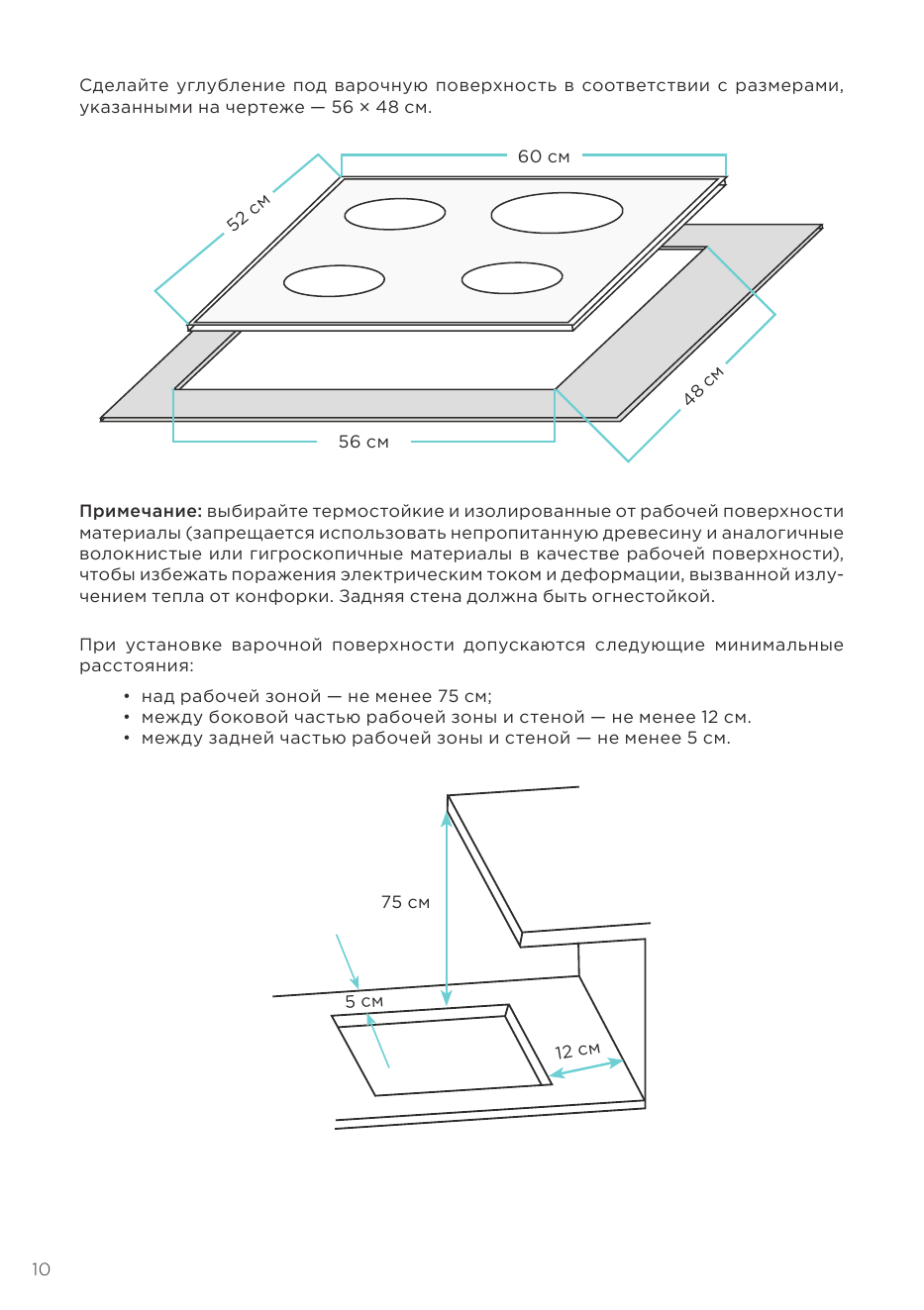

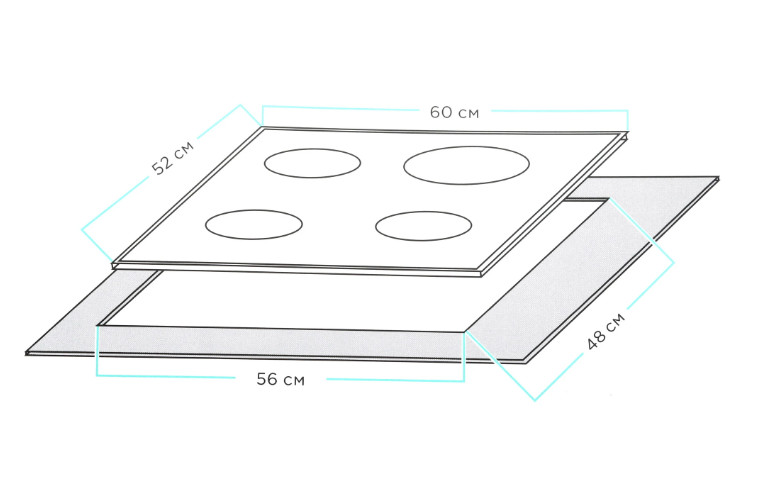

Сделайте углубление под варочную поверхность в соответствии с размерами,
указанными на чертеже — 56 × 48 см.

60 см

см

см

56 см

Примечание: выбирайте термостойкие и изолированные от рабочей поверхности
материалы (запрещается использов...
Перейти на страницу
СТРАНИЦА PDF

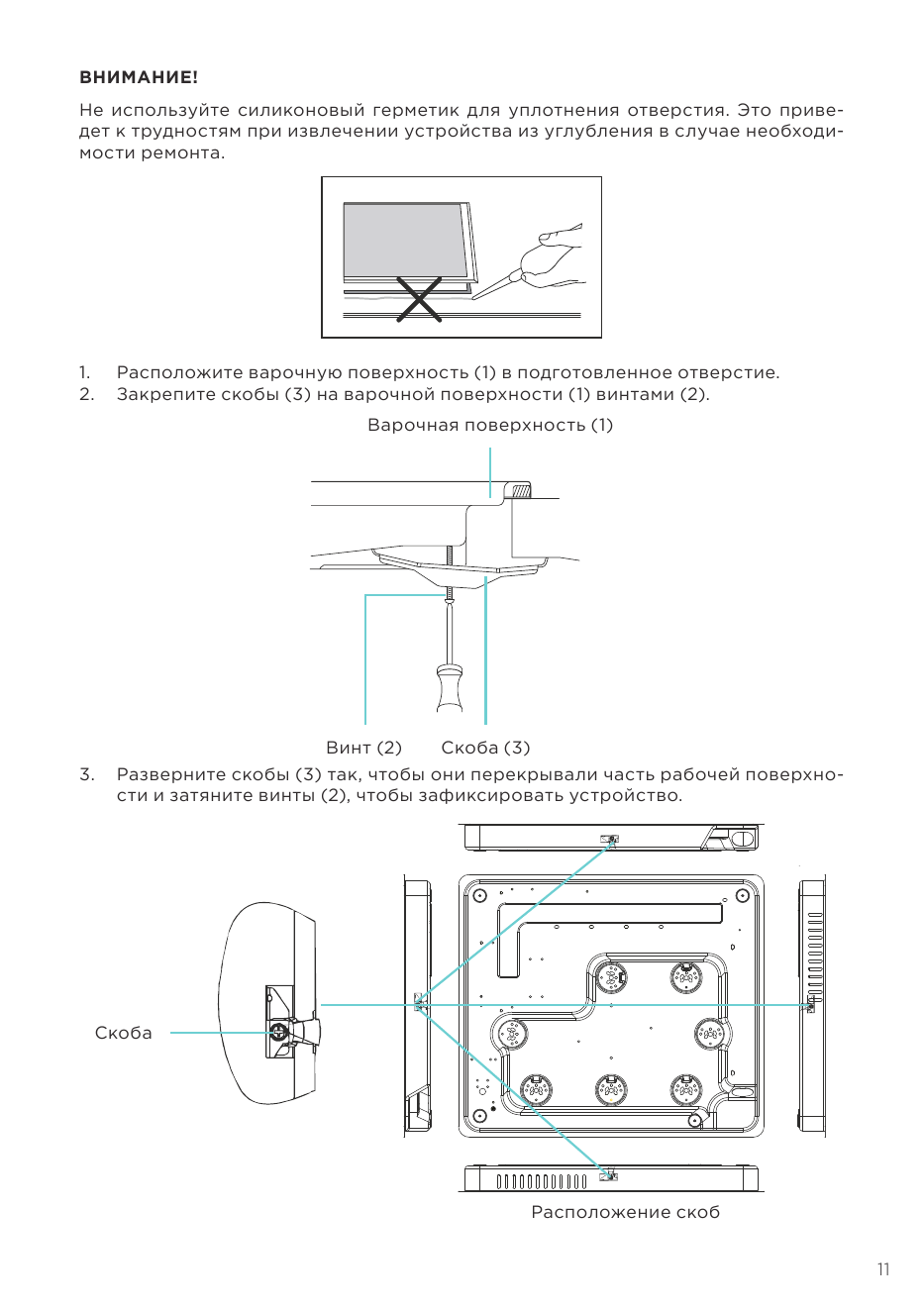

Страница 11
ВНИМАНИЕ!
Не используйте силиконовый герметик для уплотнения отверстия. Это приве-
дет к трудностям при извлечении устройства из углубления в случае необходи-
мости ремонта.

1. Расположите варочную поверхность (1) в подготовленное отверстие.
2. Закр...
Перейти на страницу
СТРАНИЦА PDF

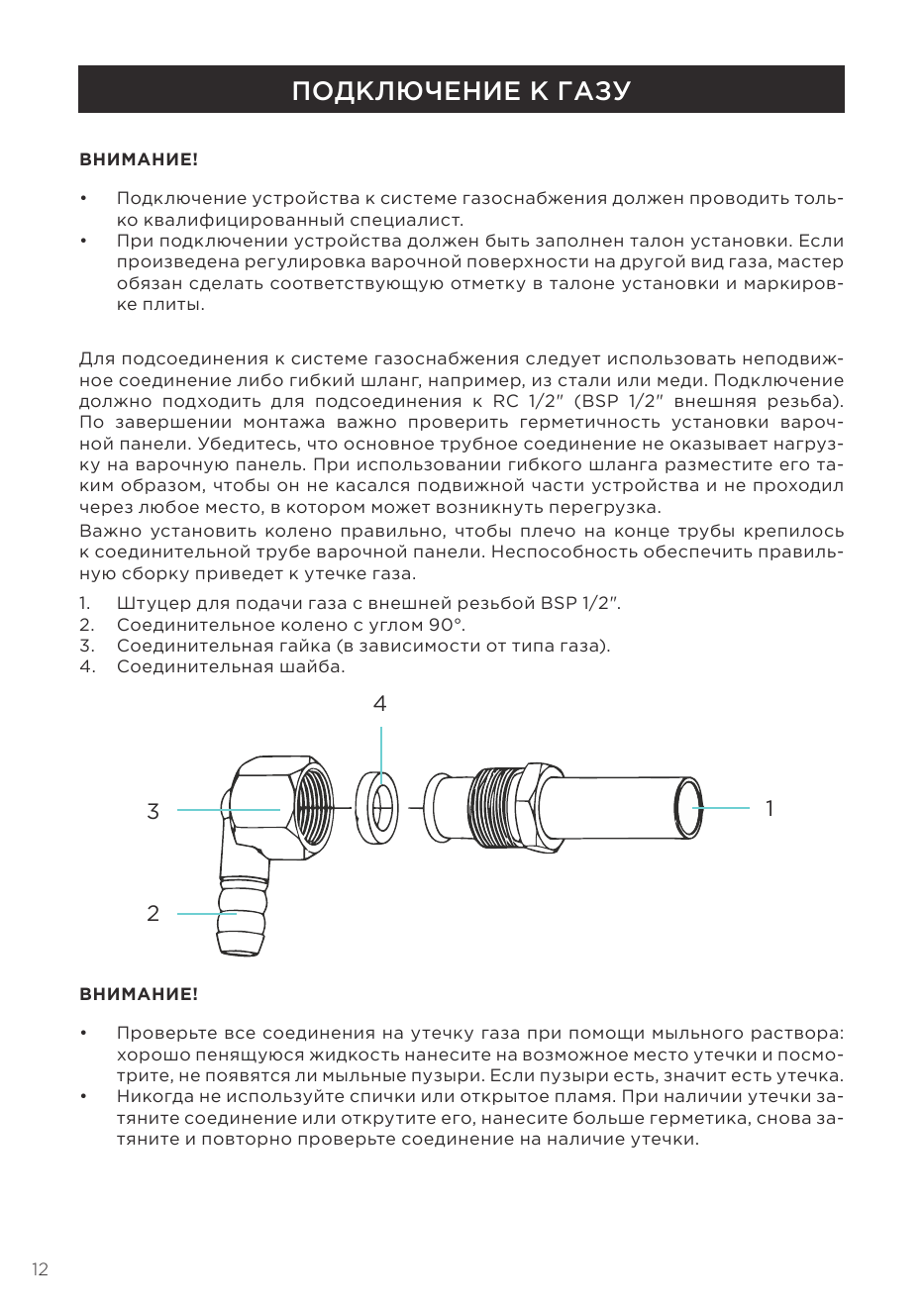

Страница 12
ПОДКЛЮЧЕНИЕ К ГАЗУ

ВНИМАНИЕ!

• Подключение устройства к системе газоснабжения должен проводить толь-
ко квалифицированный специалист.
• При подключении устройства должен быть заполнен талон установки. Если
произведена регулировка варочной поверхнос...
Перейти на страницу
