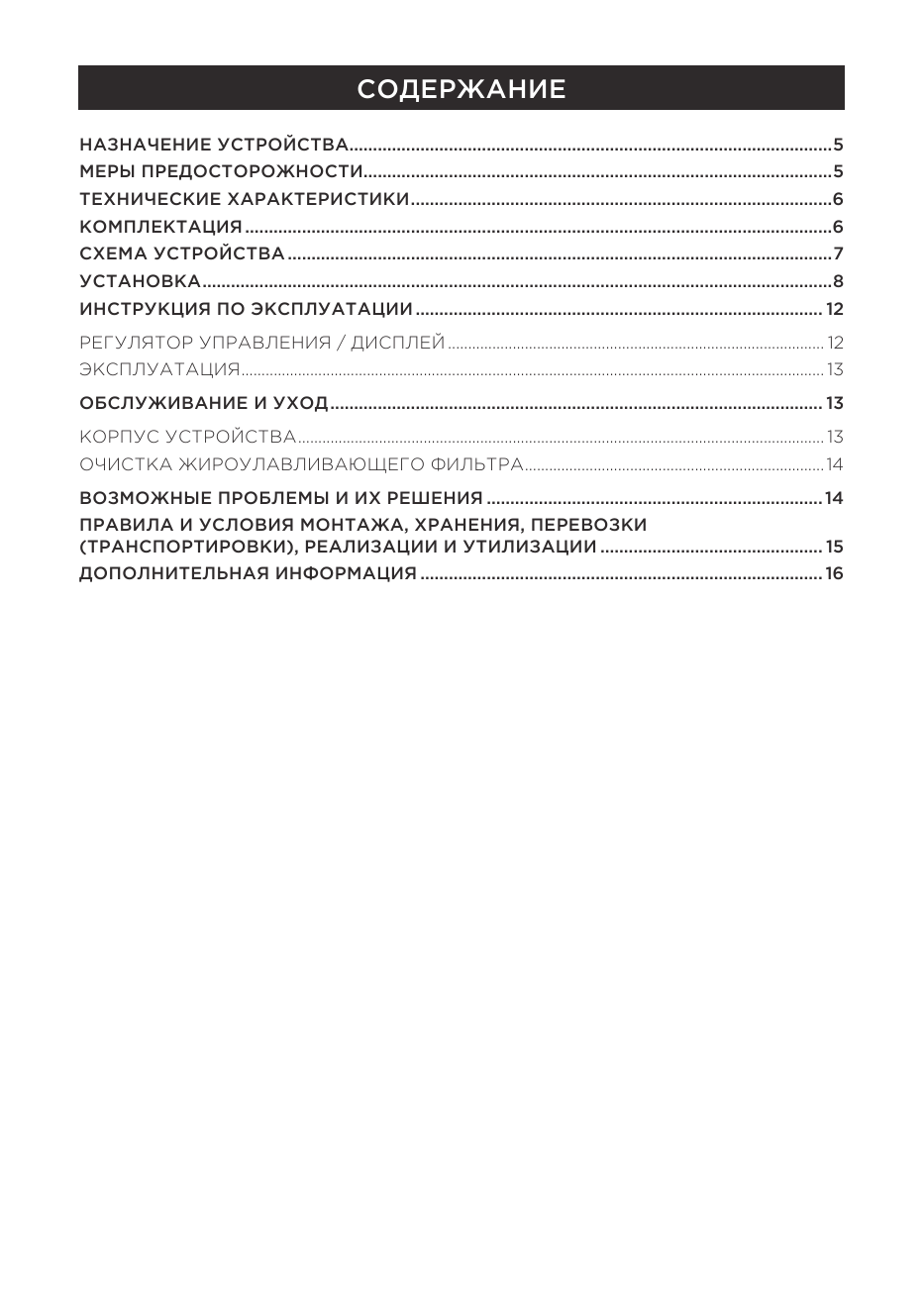

СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА5
МЕРЫ ПРЕДОСТОРОЖНОСТИ5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ6
КОМПЛЕКТАЦИЯ6
СХЕМА УСТРОЙСТВА7
УСТАНОВКА8
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 12

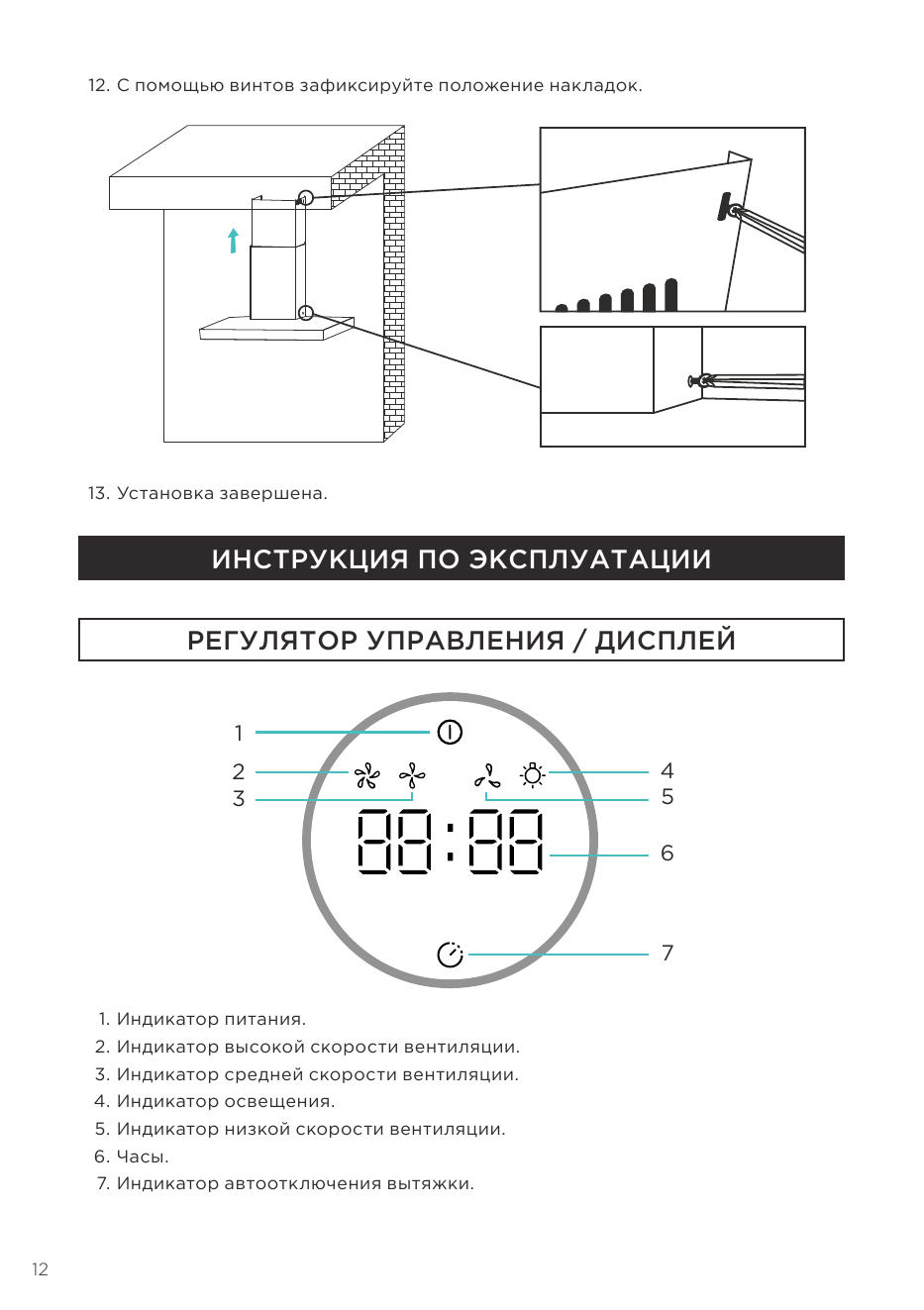

РЕГУЛЯТОР УПРАВЛЕНИЯ / ДИСПЛЕЙ 12

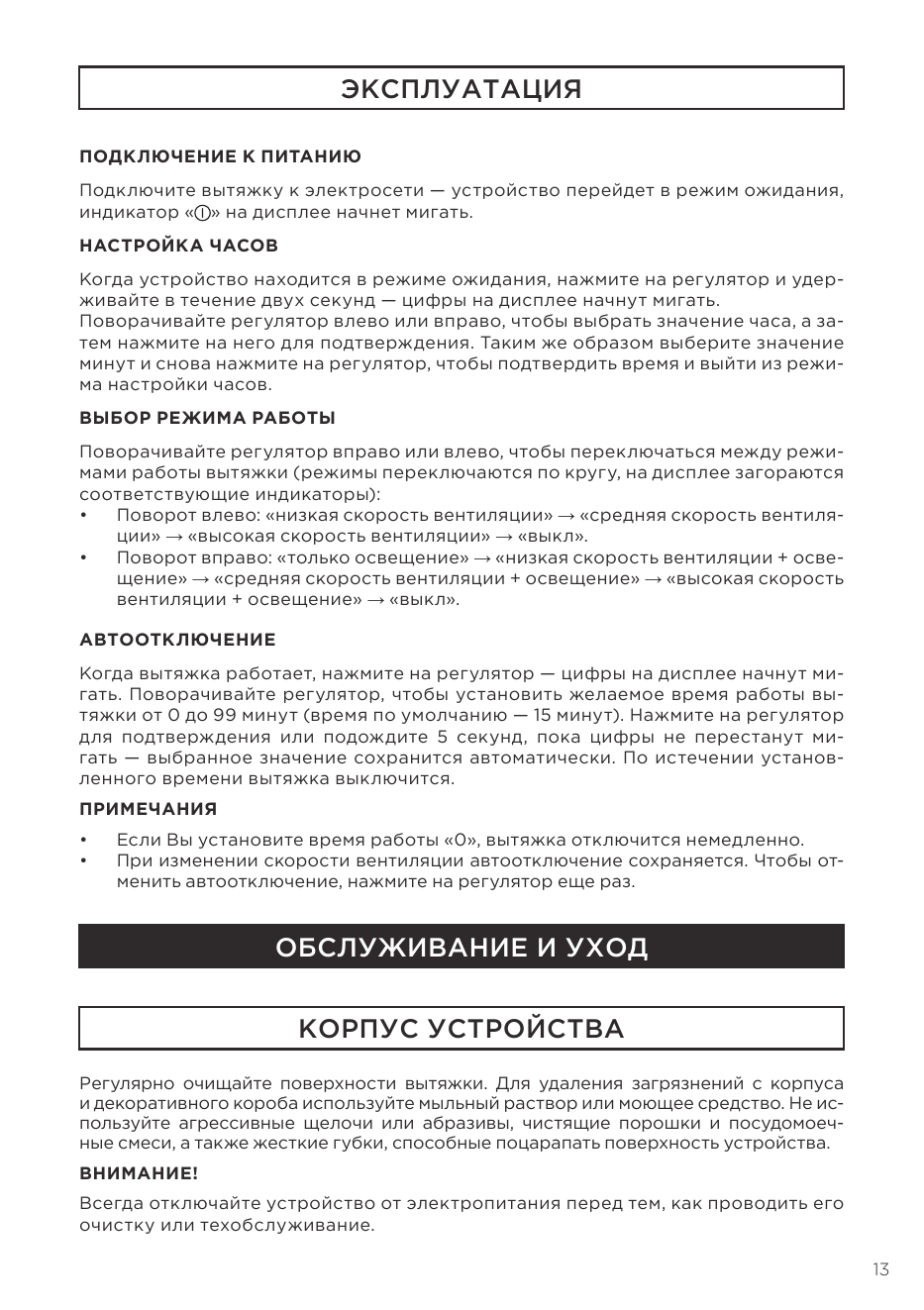

ЭКСПЛУАТАЦИЯ 13

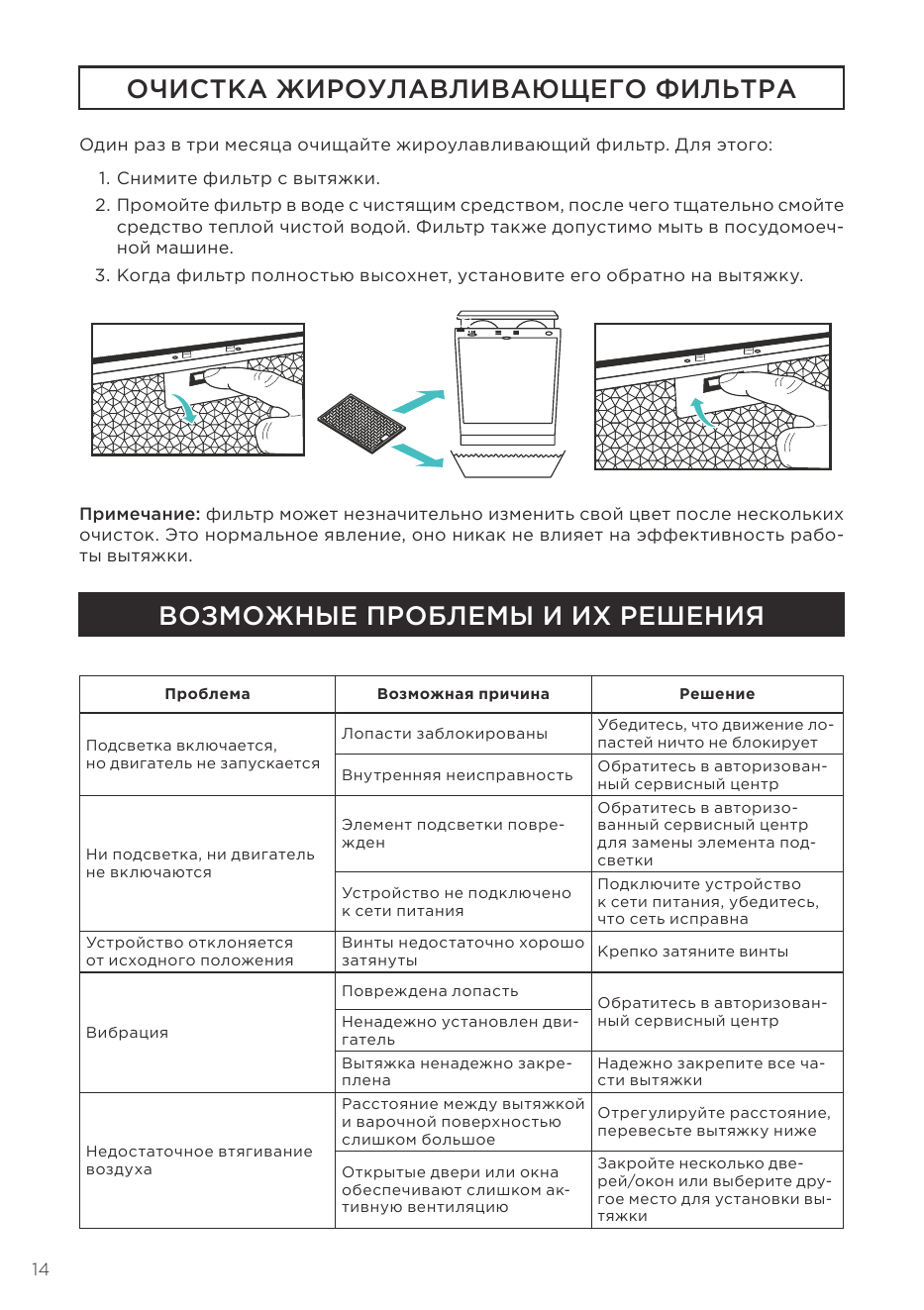

ОБСЛУЖИВАНИЕ И УХОД 13
КОРПУС У...

СТРАНИЦА PDF

Страница 5

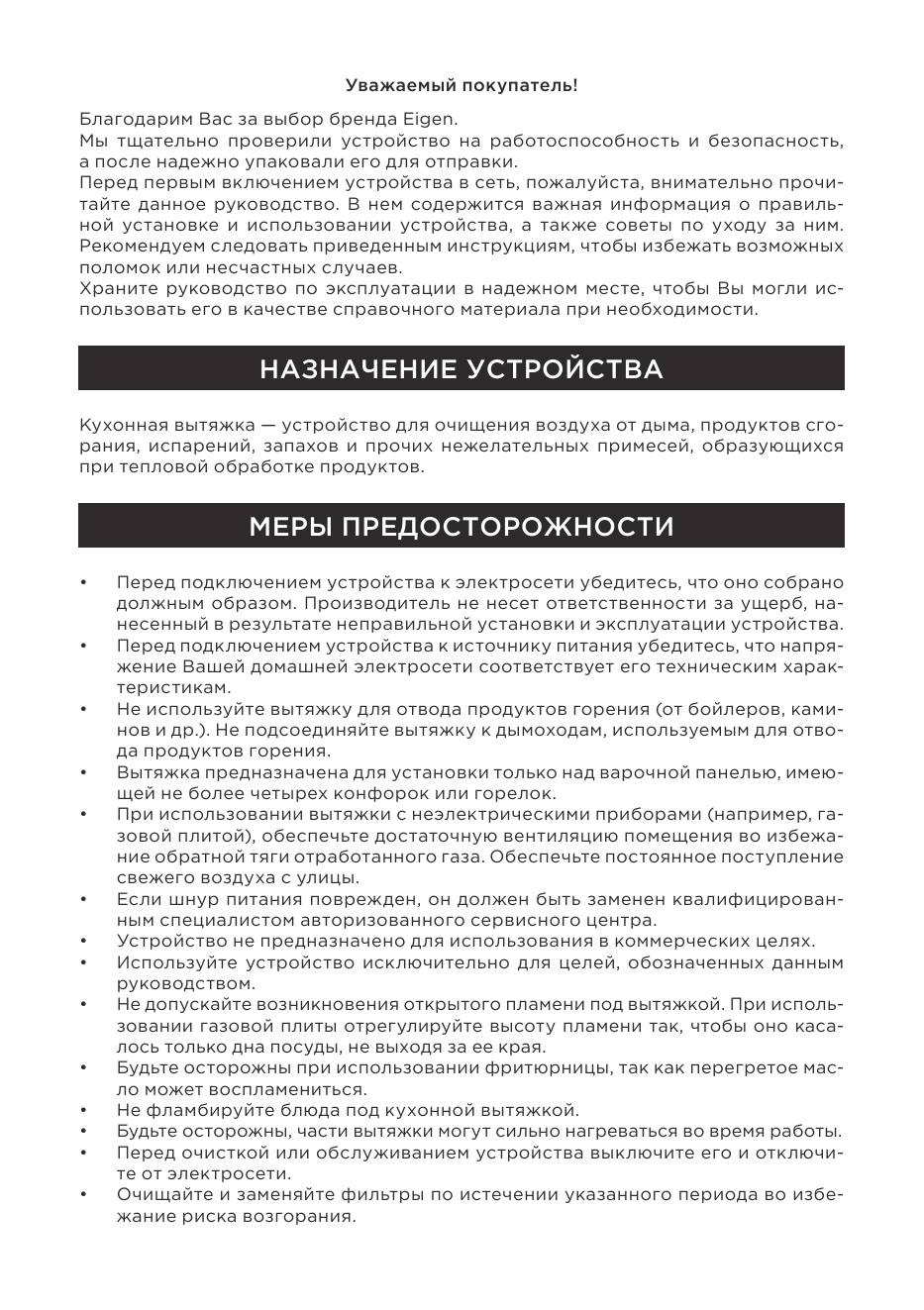

Уважаемый покупатель!
Благодарим Вас за выбор бренда Eigen.
Мы тщательно проверили устройство на работоспособность и безопасность,
а после надежно упаковали его для отправки.
Перед первым включением устройства в сеть, пожалуйста, внимательно проч...

СТРАНИЦА PDF

Страница 6

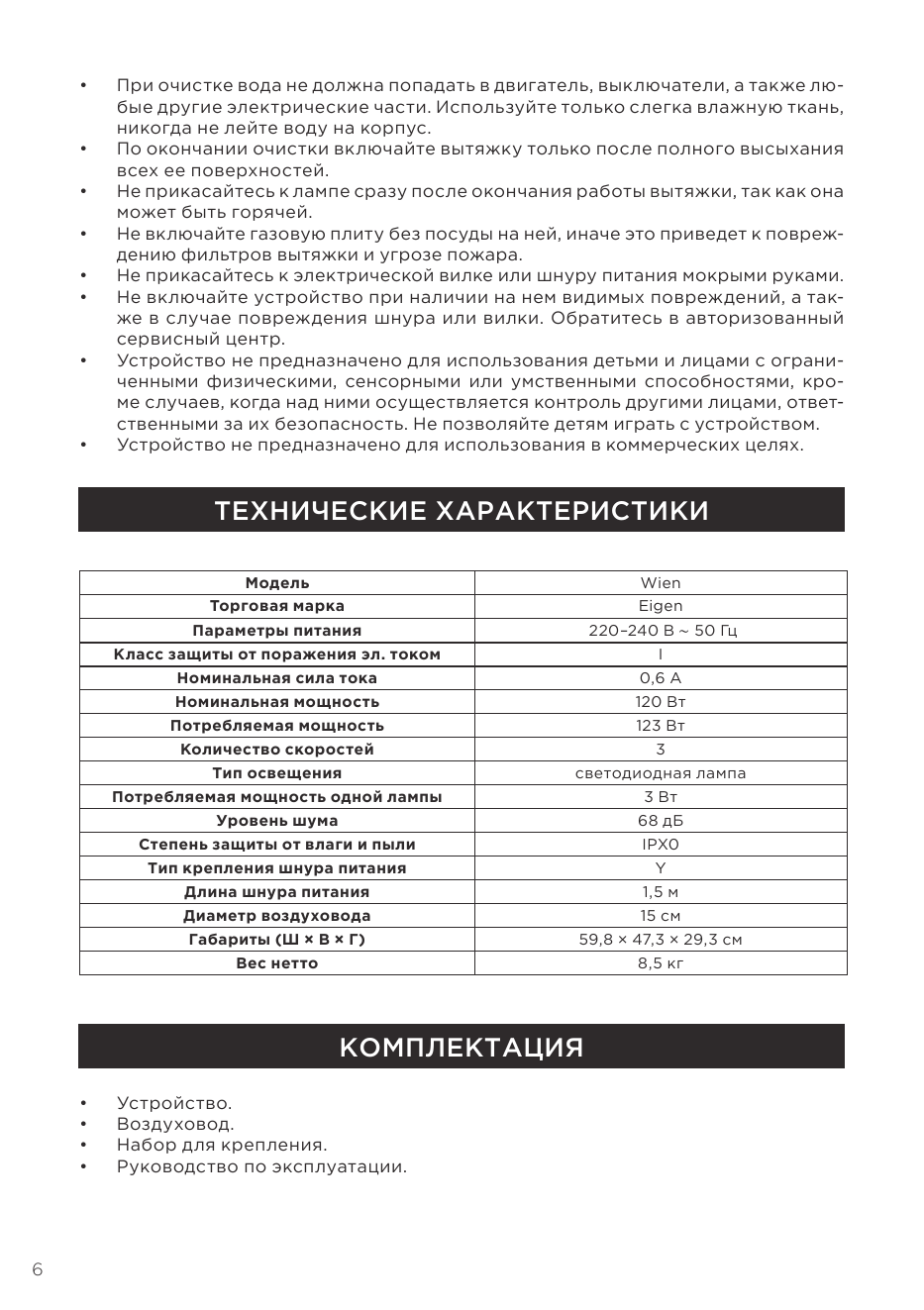

• При очистке вода не должна попадать в двигатель, выключатели, а также лю-
бые другие электрические части. Используйте только слегка влажную ткань,
никогда не лейте воду на корпус.
• По окончании очистки включайте вытяжку только после полного выс...

СТРАНИЦА PDF

Страница 7

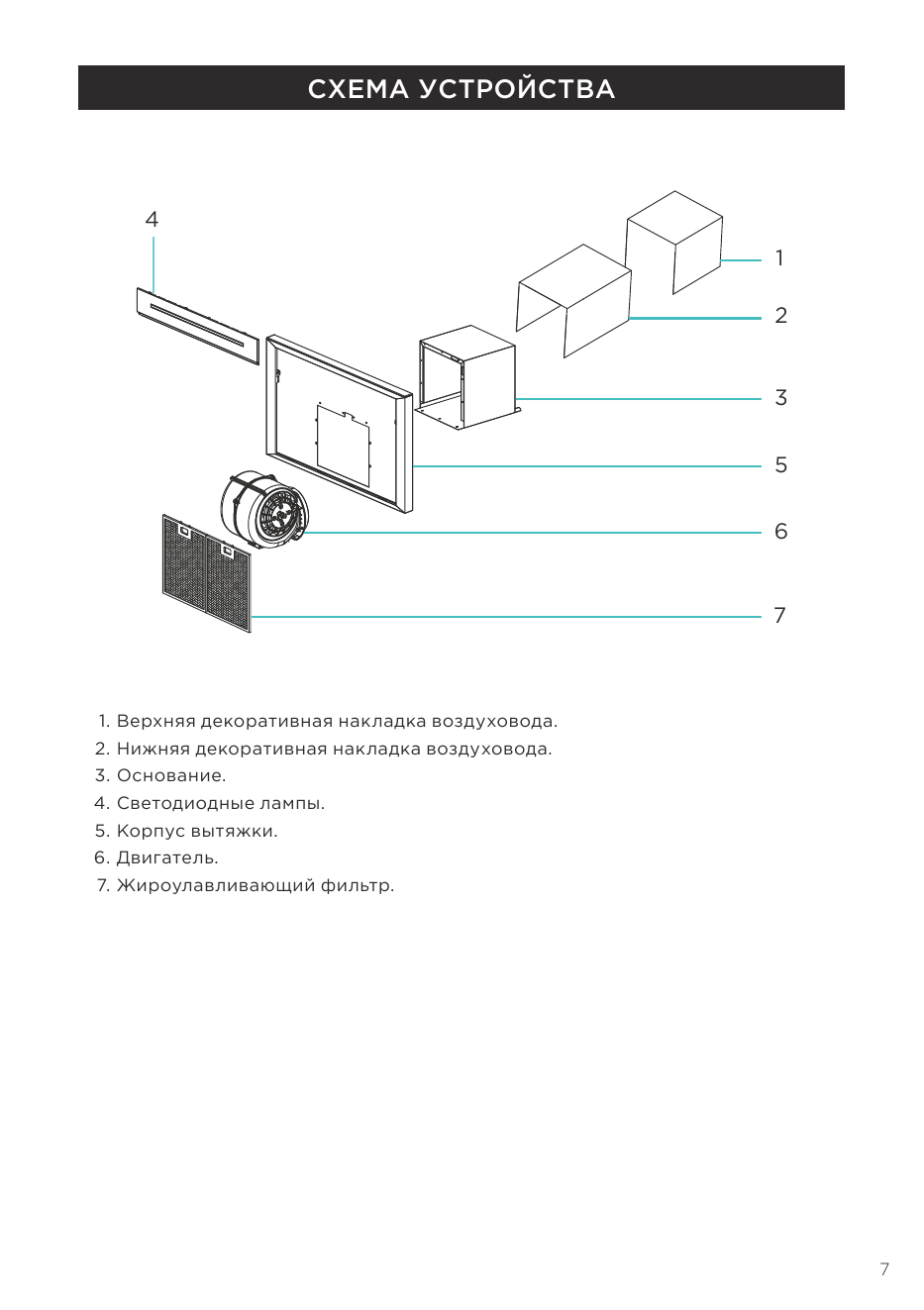

СХЕМА УСТРОЙСТВА

1. Верхняя декоративная накладка воздуховода.
2. Нижняя декоративная накладка воздуховода.
3. Основание.
4. Светодиодные лампы.
5. Корпус вытяжки.
6. Двигатель.
7. Жироулавливающий фильтр.

СТРАНИЦА PDF

Страница 8

УСТАНОВКА

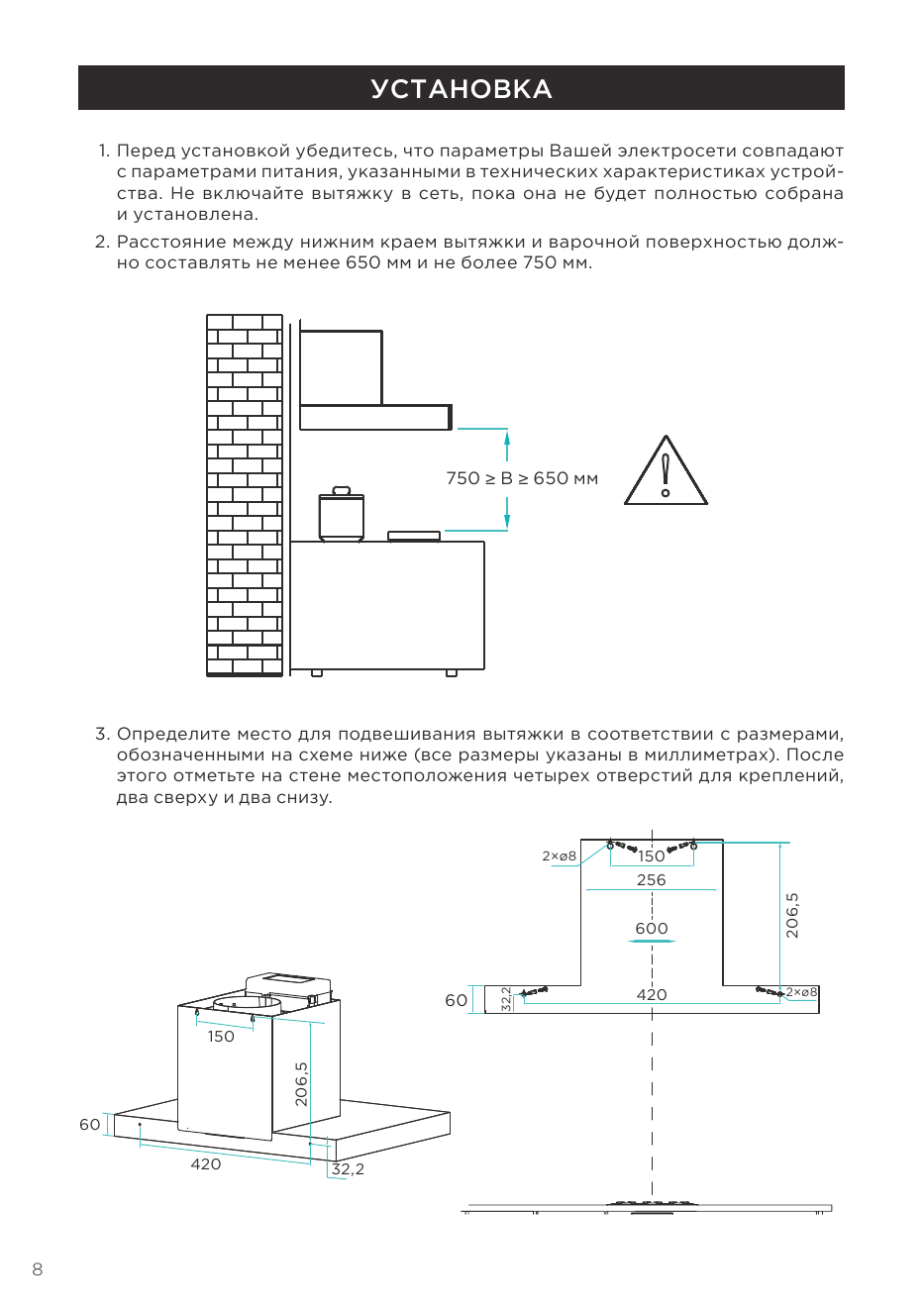

1. Перед установкой убедитесь, что параметры Вашей электросети совпадают
с параметрами питания, указанными в технических характеристиках устрой-
ства. Не включайте вытяжку в сеть, пока она не будет полностью собрана
и установлена.
2....

СТРАНИЦА PDF

Страница 9

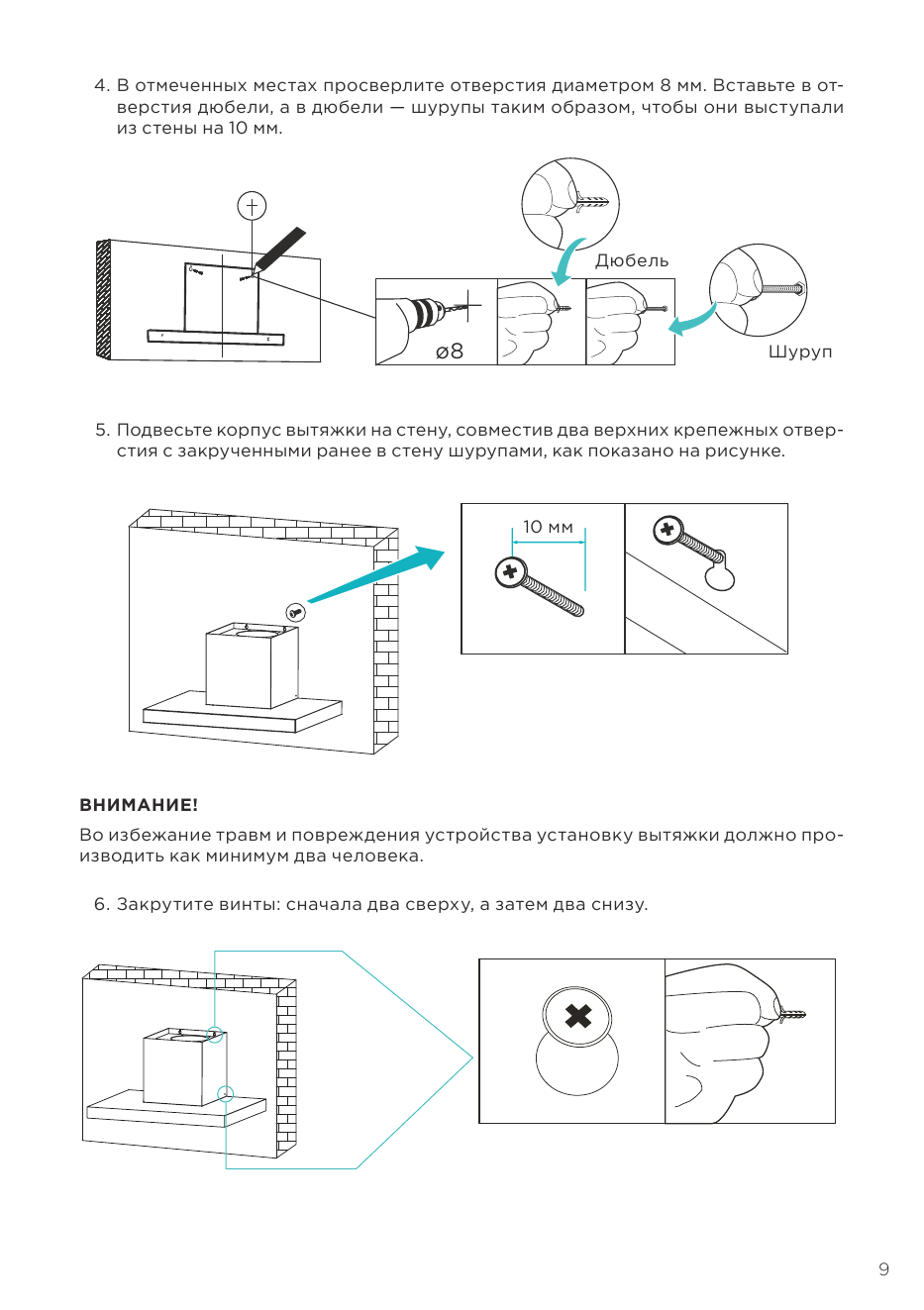

4. В отмеченных местах просверлите отверстия диаметром 8 мм. Вставьте в от-
верстия дюбели, а в дюбели — шурупы таким образом, чтобы они выступали
из стены на 10 мм.

Дюбель

ø8 Шуруп

5. Подвесьте корпус вытяжки на стену, совместив два верхн...

СТРАНИЦА PDF

Страница 10

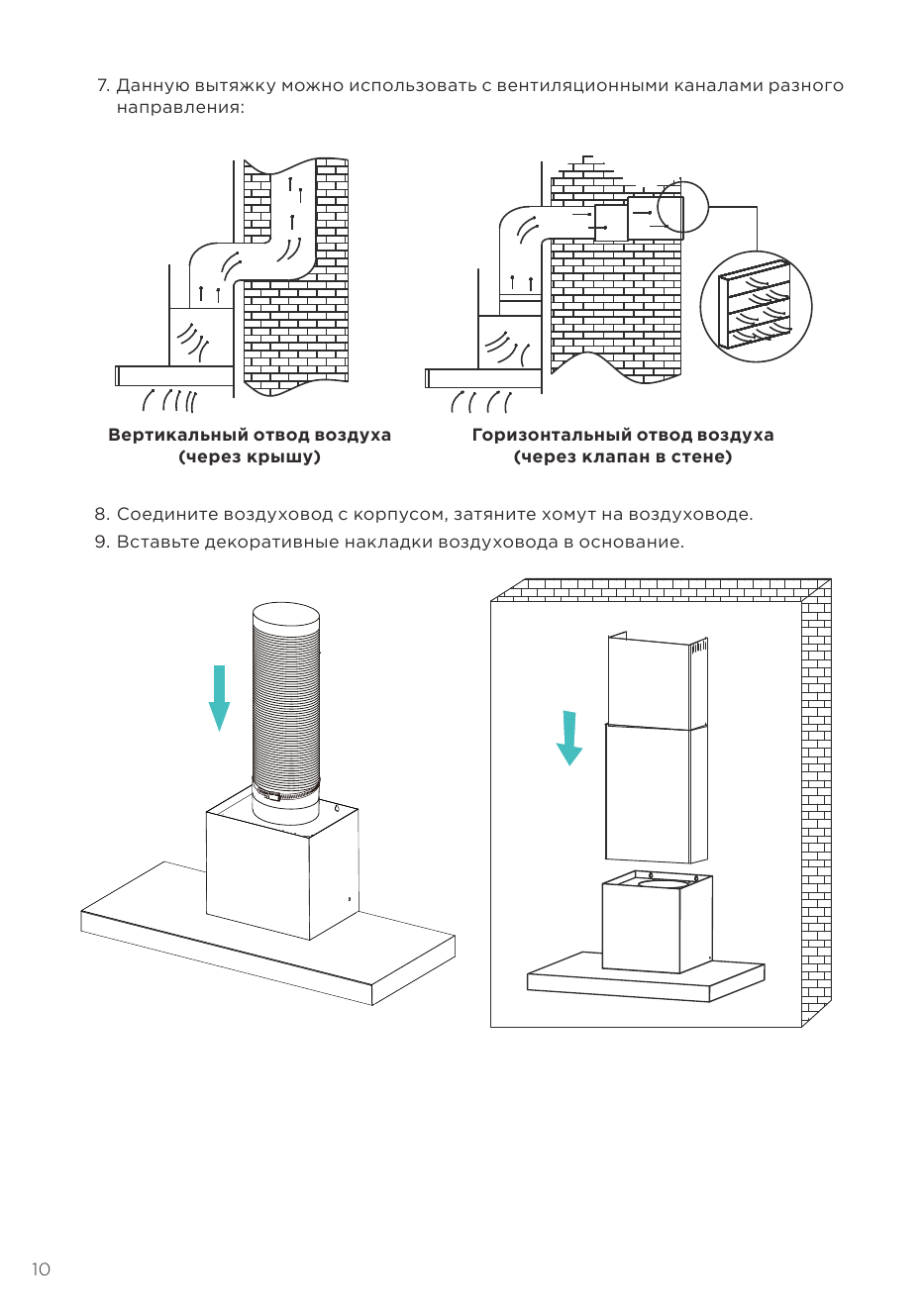

7. Данную вытяжку можно использовать с вентиляционными каналами разного
направления:

Вертикальный отвод воздуха Горизонтальный отвод воздуха
(через крышу) (через клапан в стене)

8. Соедините воздуховод с корпусом, затяните хомут на воздуховод...
