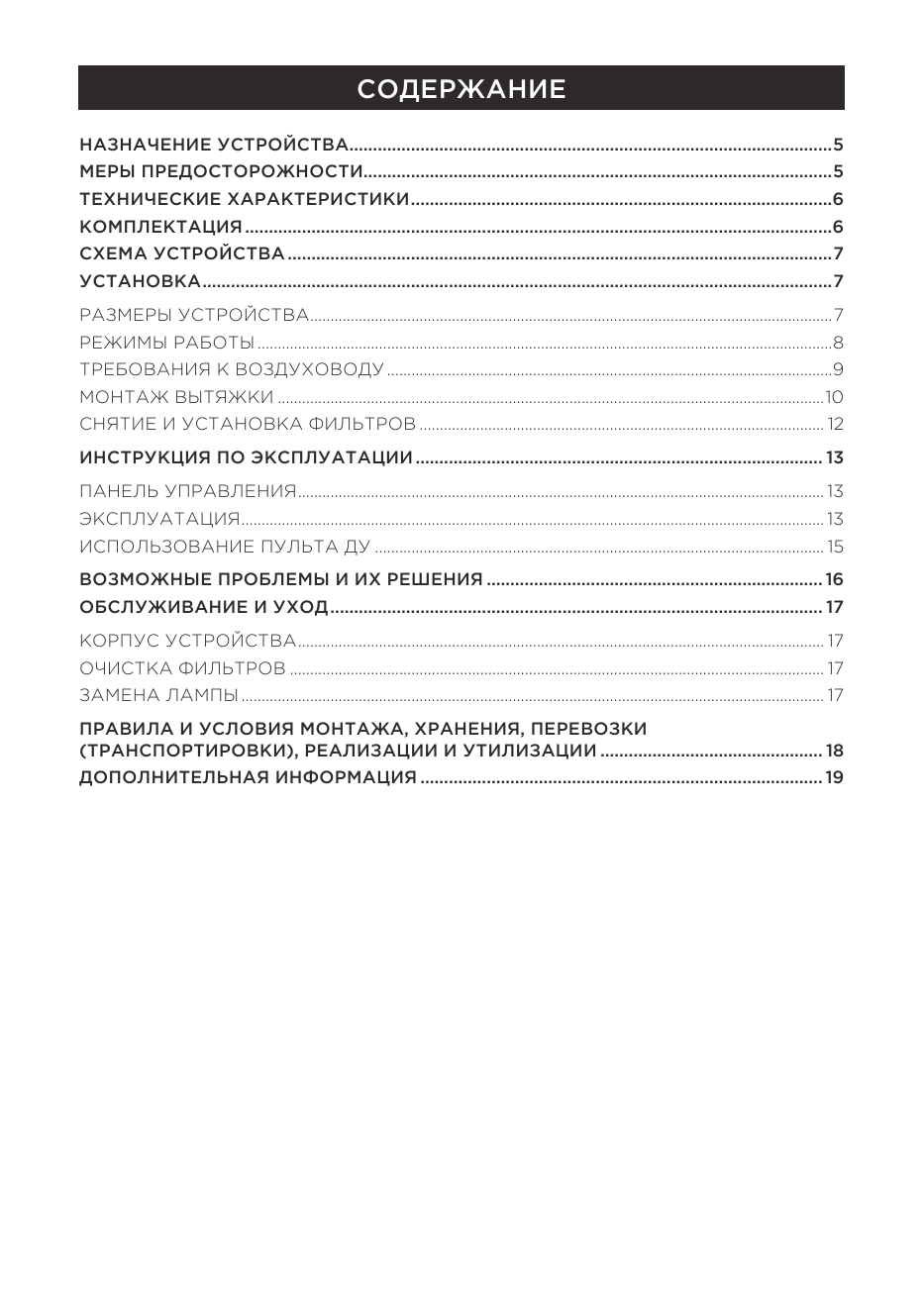

СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ УСТРОЙСТВА5
МЕРЫ ПРЕДОСТОРОЖНОСТИ5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ6
КОМПЛЕКТАЦИЯ6
СХЕМА УСТРОЙСТВА7
УСТАНОВКА7
РАЗМЕРЫ УСТРОЙСТВА7
РЕЖИМЫ РАБОТЫ8
ТРЕБОВАНИЯ К ВОЗДУХОВОДУ9
МОНТАЖ ВЫТЯЖКИ10

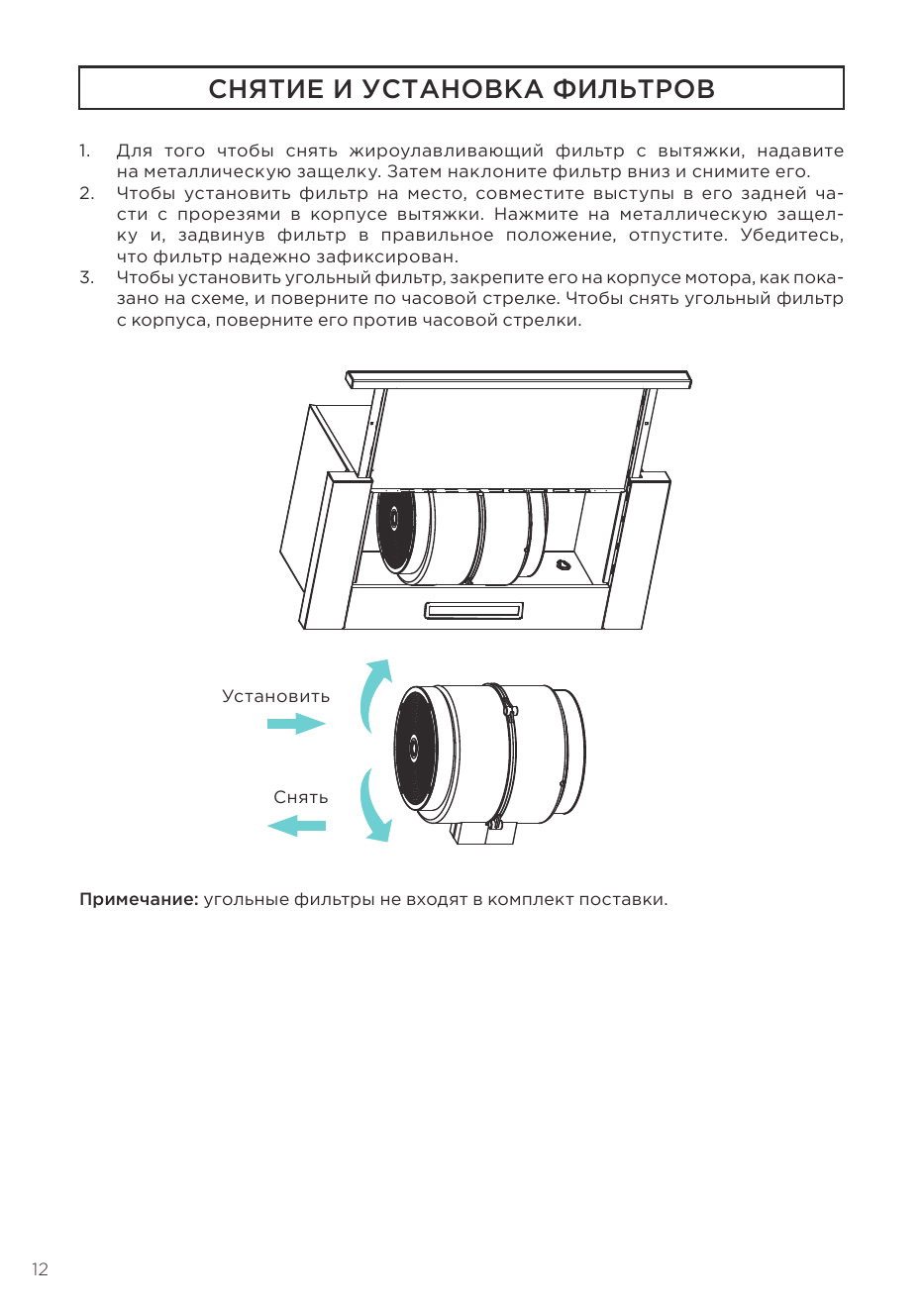

СНЯТИЕ И УСТАНОВКА ФИЛЬТРОВ 12

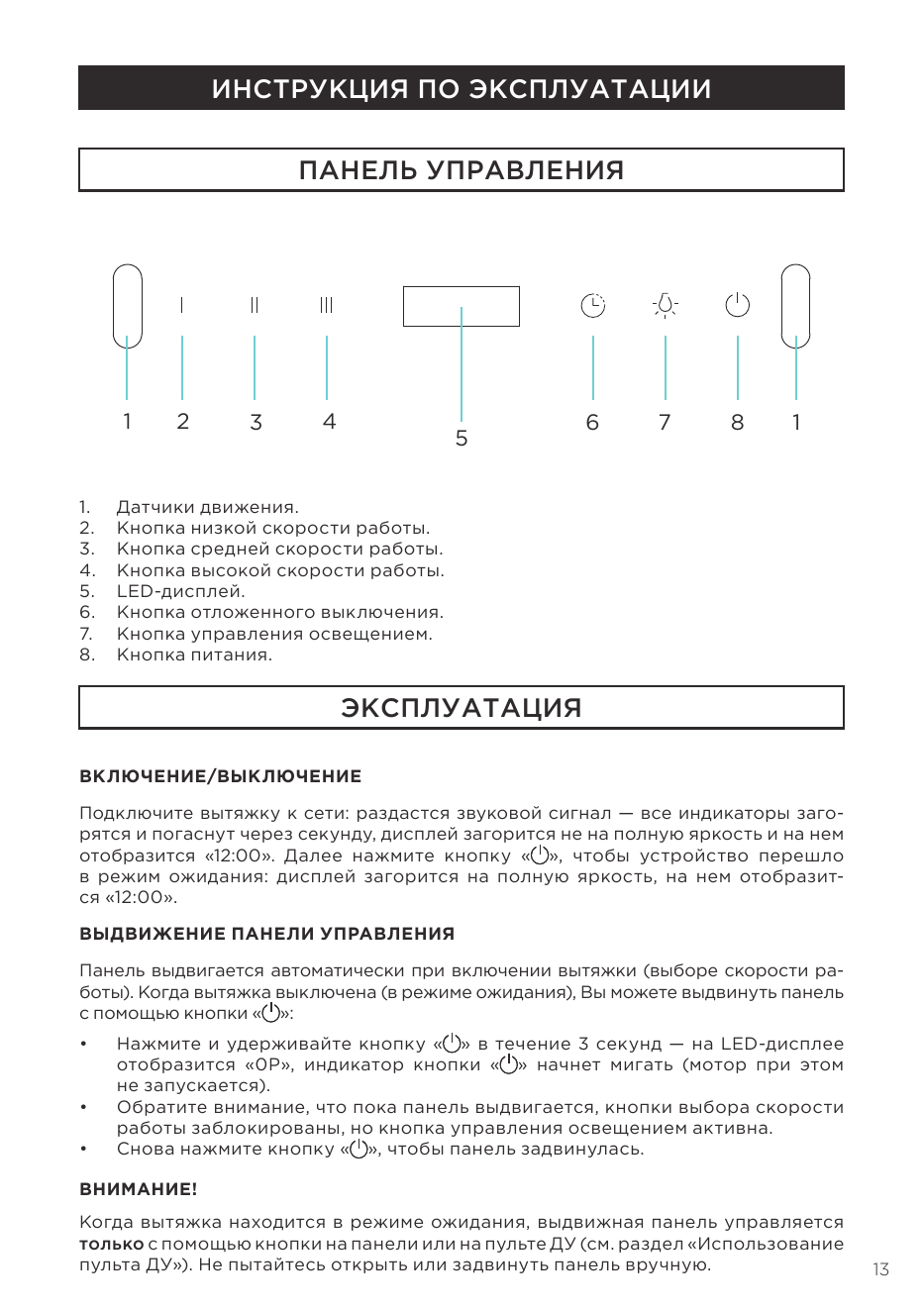

ИНСТРУКЦИЯ ПО...
СТРАНИЦА PDF

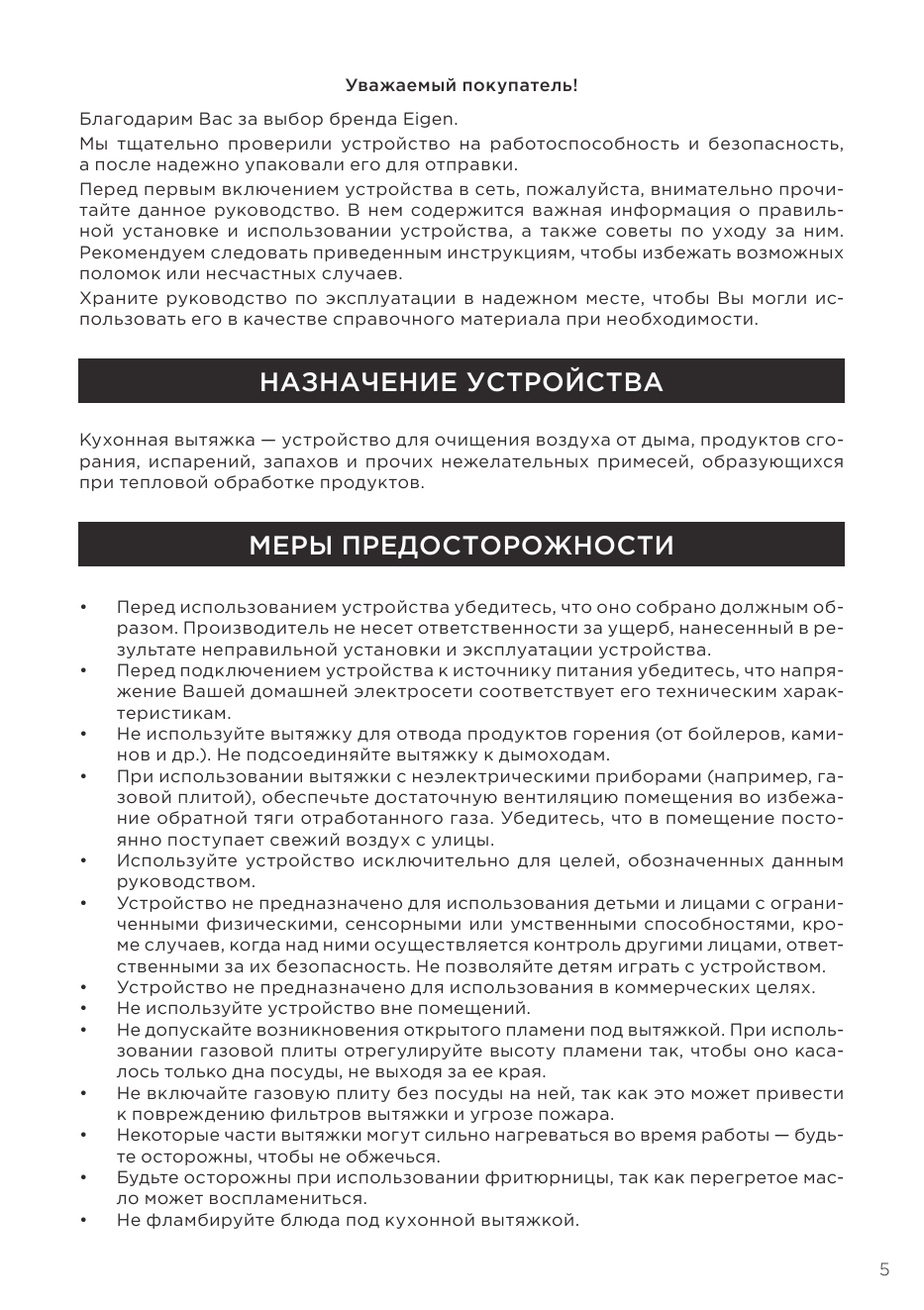

Страница 5
Уважаемый покупатель!
Благодарим Вас за выбор бренда Eigen.
Мы тщательно проверили устройство на работоспособность и безопасность,
а после надежно упаковали его для отправки.
Перед первым включением устройства в сеть, пожалуйста, внимательно прочи-
т...
СТРАНИЦА PDF

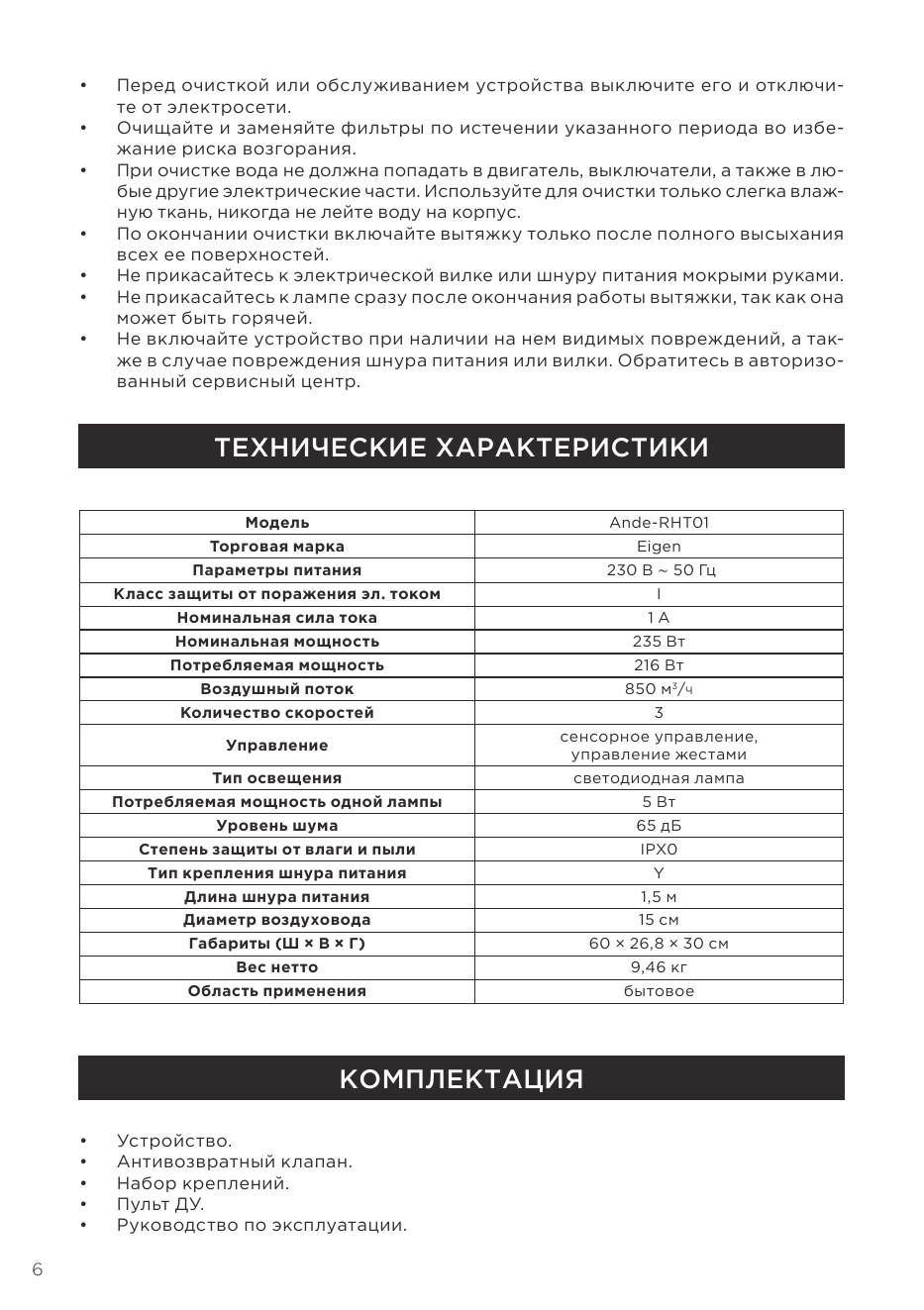

Страница 6
• Перед очисткой или обслуживанием устройства выключите его и отключи-
те от электросети.
• Очищайте и заменяйте фильтры по истечении указанного периода во избе-
жание риска возгорания.
• При очистке вода не должна попадать в двигатель, выключатели, ...
СТРАНИЦА PDF
Страница 7

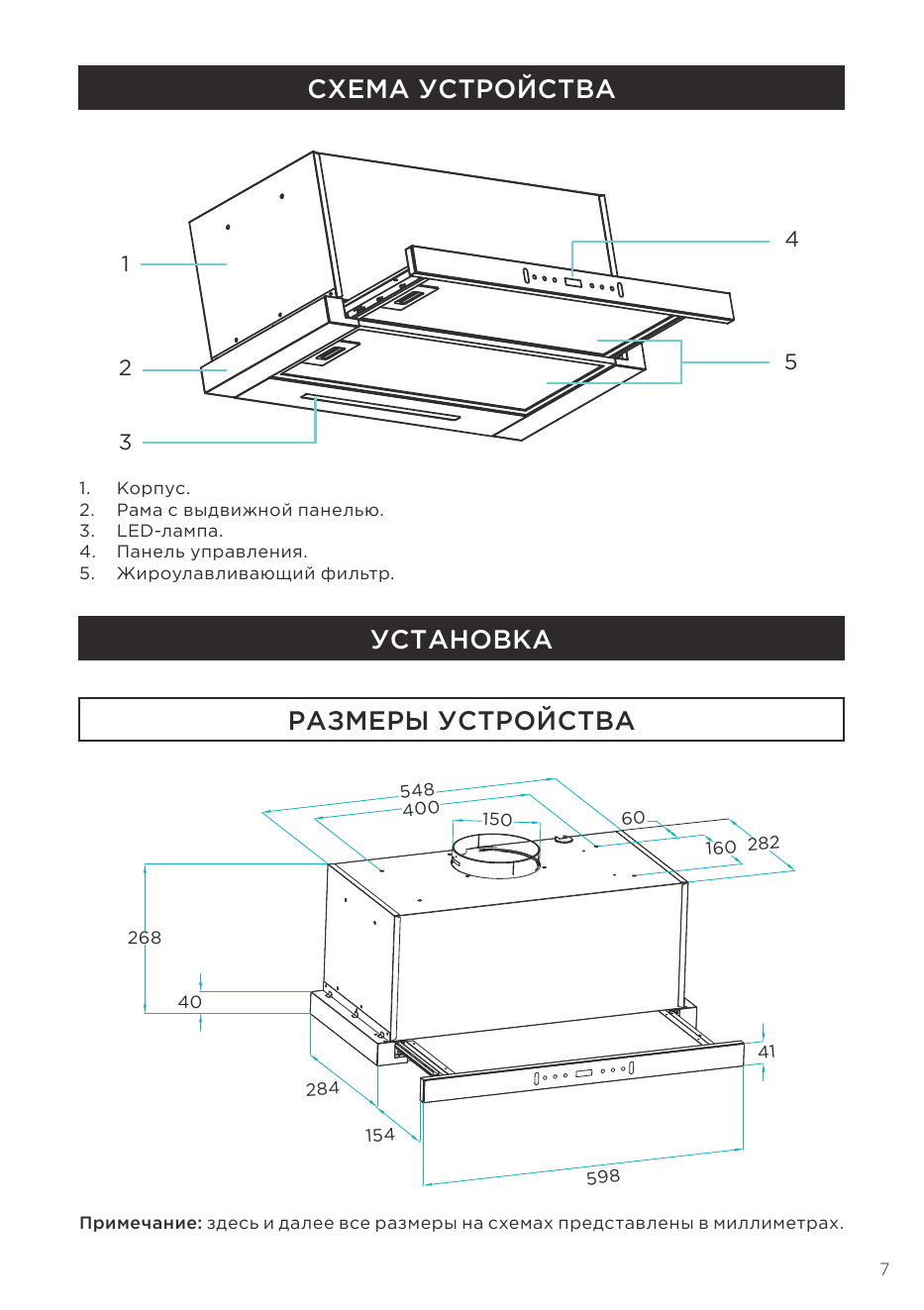

СХЕМА УСТРОЙСТВА
2 5
1. Корпус.
2. Рама с выдвижной панелью.
3. LED-лампа.
4. Панель управления.
5. Жироулавливающий фильтр.
УСТАНОВКА
РАЗМЕРЫ УСТРОЙСТВА
40 0 150 60
160 282
28 4
15 4
59 8
Примечание: здесь и далее все размеры на схемах пред...
СТРАНИЦА PDF
Страница 8

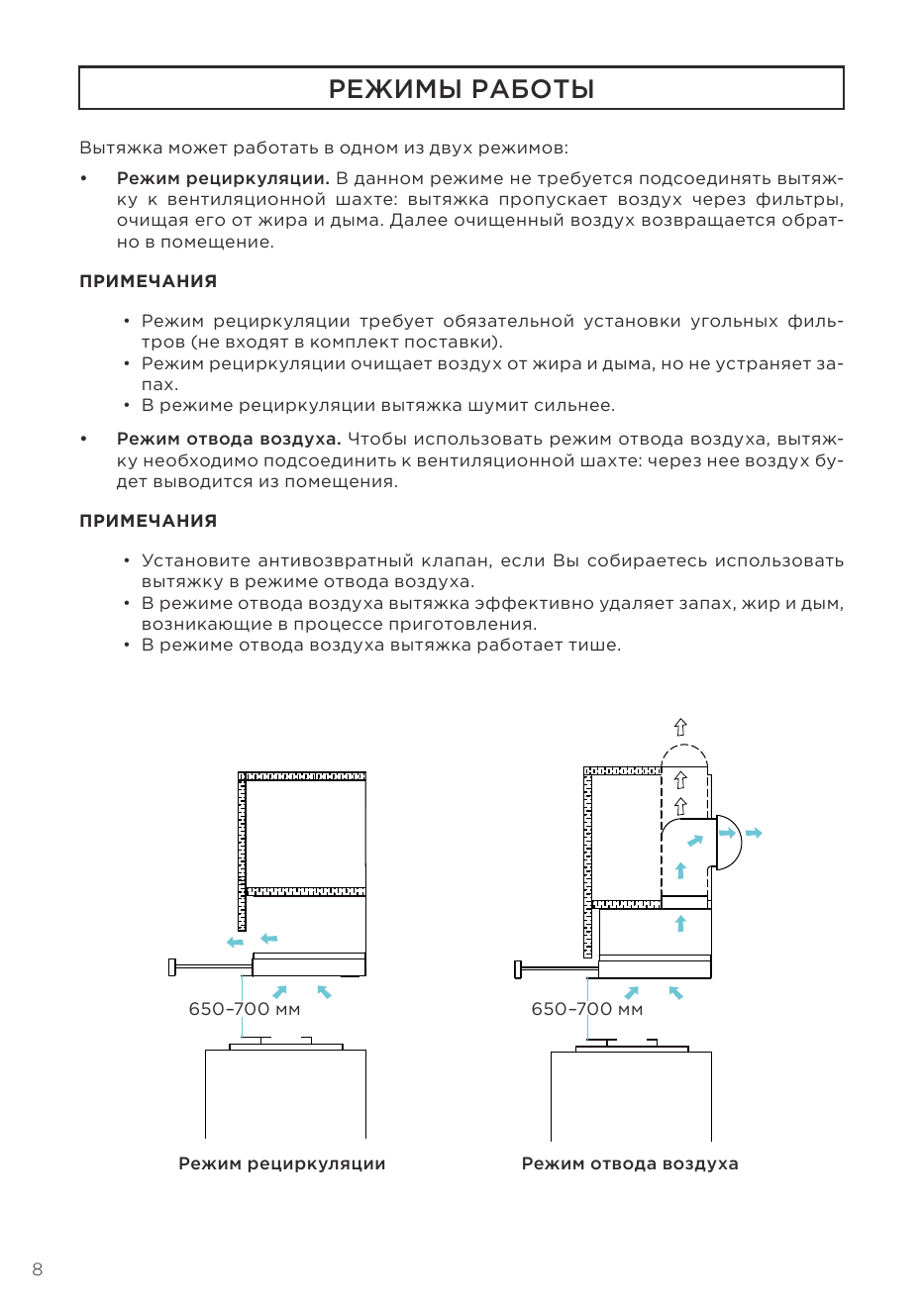

РЕЖИМЫ РАБОТЫ
Вытяжка может работать в одном из двух режимов:
• Режим рециркуляции. В данном режиме не требуется подсоединять вытяж-
ку к вентиляционной шахте: вытяжка пропускает воздух через фильтры,
очищая его от жира и дыма. Далее очищенный возду...
СТРАНИЦА PDF
Страница 9

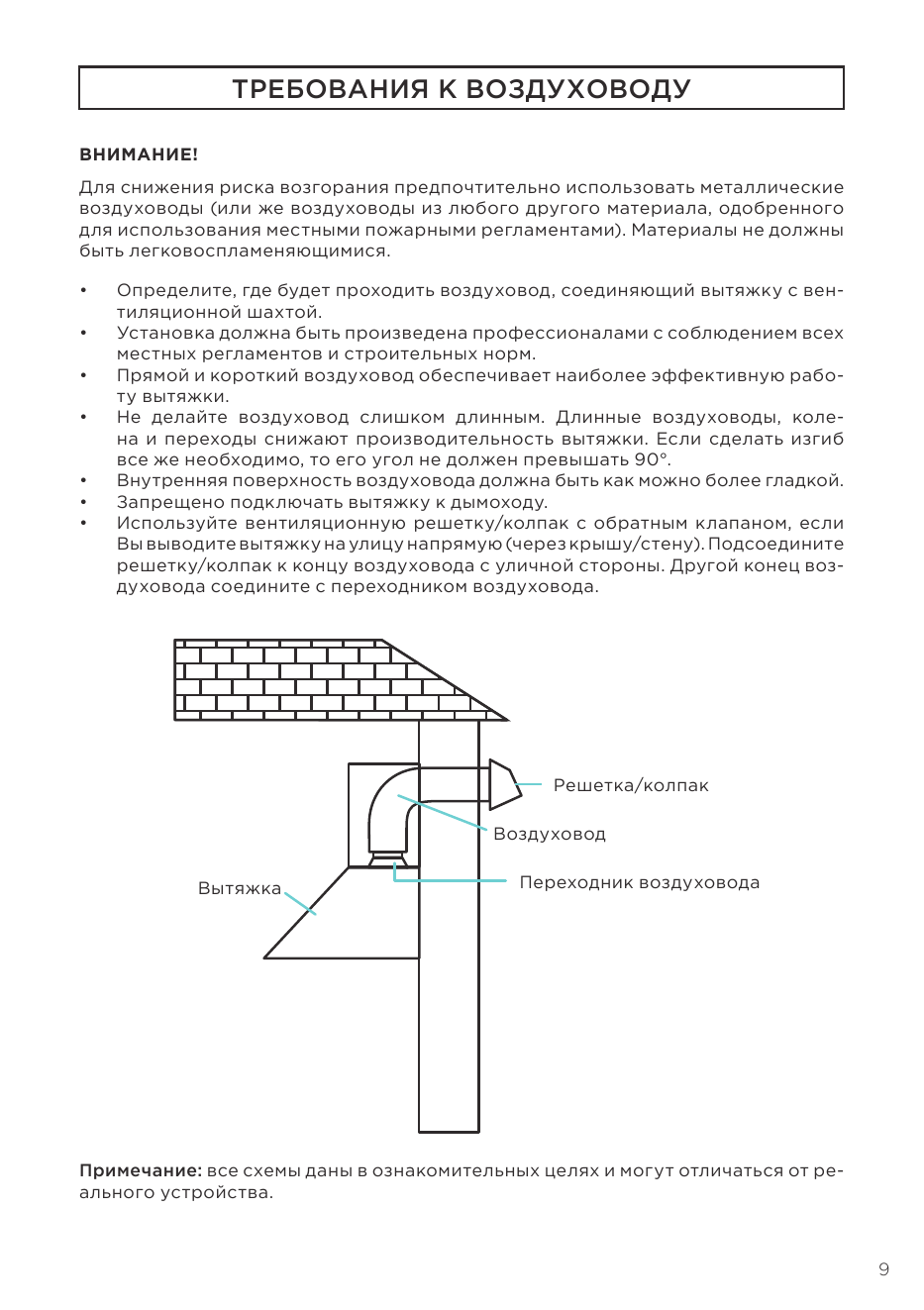

ТРЕБОВАНИЯ К ВОЗДУХОВОДУ
ВНИМАНИЕ!
Для снижения риска возгорания предпочтительно использовать металлические
воздуховоды (или же воздуховоды из любого другого материала, одобренного
для использования местными пожарными регламентами). Материалы не дол...
СТРАНИЦА PDF
Страница 10

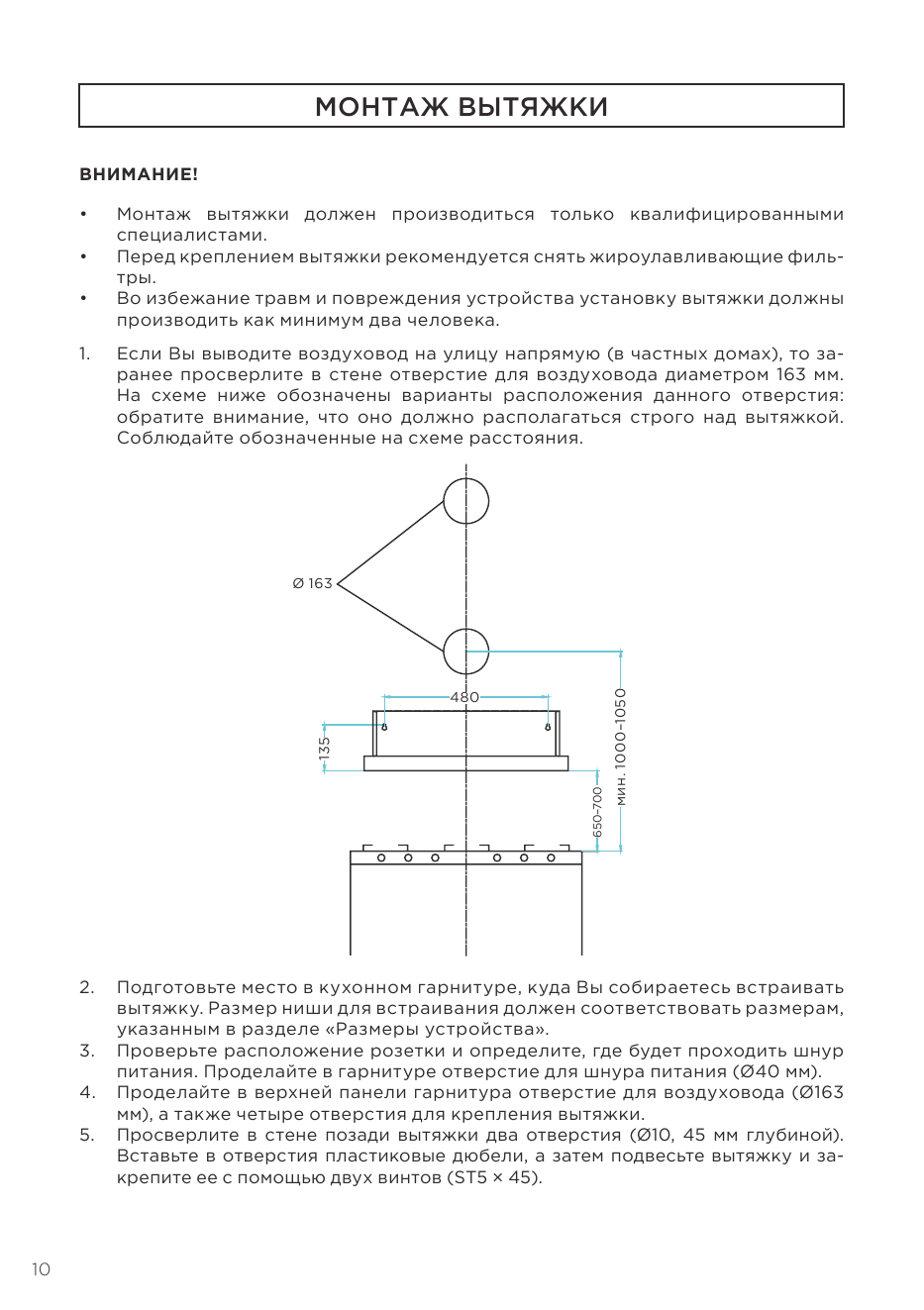

МОНТАЖ ВЫТЯЖКИ
ВНИМАНИЕ!
• Монтаж вытяжки должен производиться только квалифицированными
специалистами.
• Перед креплением вытяжки рекомендуется снять жироулавливающие филь-
тры.
• Во избежание травм и повреждения устройства установку вытяжки должн...
