Руководство пользователя для DEXP Ellipse 25

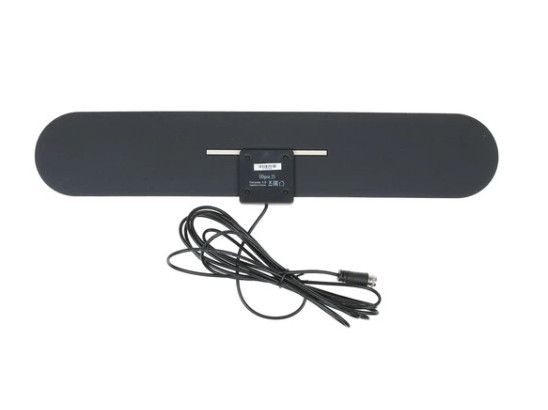

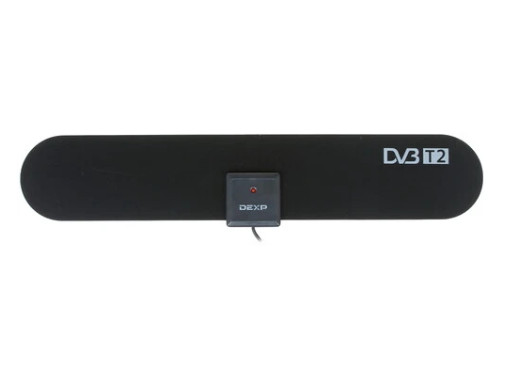

Комнатная ТВ-антенна DEXP Ellipse 25 - это компактное и стильное устройство в форме эллипса, идеально подходящее для приема цифрового эфирного телевидения в стандарте DVB-T2, а также аналогового сигнала. Благодаря встроенному усилителю с коэффициентом усиления до 25 дБ модель эффективно справляется со слабым сигналом, улучшая качество приема в метровом (VHF) и дециметровом (UHF) диапазонах, включая FM-радио.

Антенна активная, поэтому требует питания, но это реализовано удобно: энергия подается через USB-порт телевизора или приставки - никаких дополнительных розеток или блоков питания не нужно. Диапазон принимаемых частот широкий: от 170 до 860 МГц (VHF: 170-230 МГц, UHF: 470-860 МГц), что позволяет ловить большинство доступных каналов в большинстве регионов.

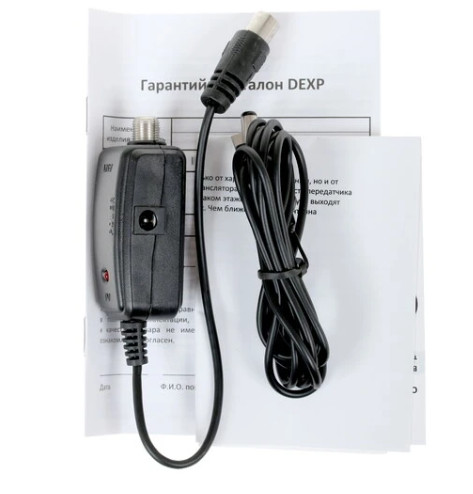

В комплекте поставки: сама антенна с кабелем, USB-инжектор для питания, липучки для крепления (например, на окно или стену) и инструкция. Упаковка информативная и привлекательная, с графическими иллюстрациями основных характеристик.

Обращаем внимание! При выборе антенны важно учитывать два ключевых параметра, которые влияют на качество приема:

• расстояние до телевышки (в городе с прямой видимостью комнатная антенна вроде DEXP Ellipse 25 часто ловит 20+ цифровых каналов без проблем);
• уровень сигнала в вашем районе (в плотной застройке или на окраине может потребоваться эксперименты с размещением - лучше всего у окна, направленного в сторону вышки).

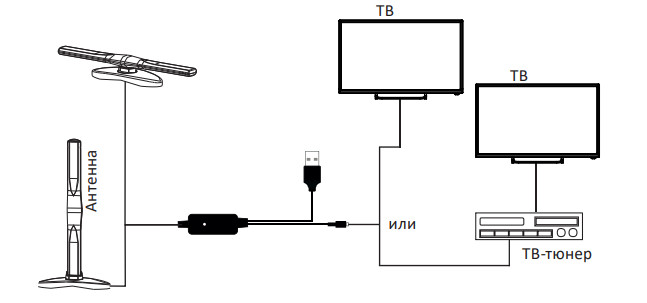

Схема подключения

1. Подключите коннектор USB-кабеля антенны к USB-разъему Вашего ТВ.
2. Подключите ТВ-кабель к разъему для антенны на Вашем ТВ или цифровом тюнере.

Примечание: данная антенна может быть подключена напрямую к ТВ, либо к цифровому тюнеру.

Все изображения и схемы даны в ознакомительных целях и могут отличаться от реального устройства.

Установка

1. Установите антенну на максимально возможной высоте.
2. Направьте антенну точно в сторону телевышки.
3. При необходимости используйте усилитель сигнала для улучшения качества приема.

ВАЖНО: для обеспечения наиболее качественного приема сигнала выполняйте следующие условия:

• Держите антенну вдали от источников помех: ими могут быть устройства с высоким энергопотреблением, такие как кондиционер, лифт, фен, СВЧ-печь и т. д.
• Размещайте антенну как можно ближе к окну.

Как распознать телевышку

1. Высота и форма. Телевышки обычно очень высокие сооружения. Чем выше телевышка, тем больше радиус покрытия. Они могут достигать нескольких сотен метров в высоту и часто имеют решетчатую металлическую структуру.
2. Антенны. На вышках размещены многочисленные антенны различных форм и размеров.
3. Местоположение. Телевышки обычно устанавливаются на возвышенностях или высоких зданиях, чтобы обеспечить максимальный охват сигнала. В городах и крупных поселениях их часто можно встретить на специально отведённых территориях.
4. Ограждения и запреты. Вокруг телевышек часто установлены ограды, есть предупреждающие знаки, запрещающие приближение без разрешения. Это связано с требованиями безопасности.
5. Мигающие огни. Для предотвращения столкновения с летательными аппаратами на телевышках обычно устанавливают мигающие огни, которые видны в темное время суток.
6. Шумовое оборудование. Вблизи вышек можно заметить технологические помещения и генераторы, которые поддерживают оборудование в рабочем состоянии.
7. Цвет. Обычно вышки окрашены в красно-белый цвет.
