Руководство пользователя для ROADGID Blick 3 GPS

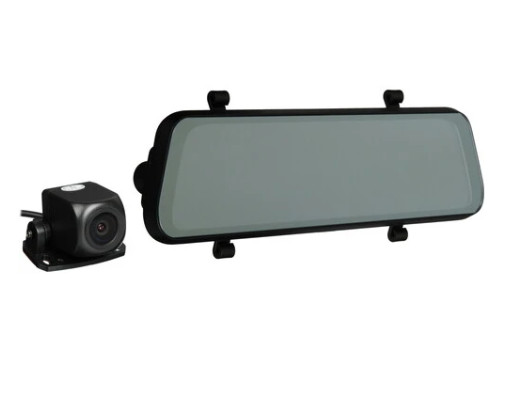

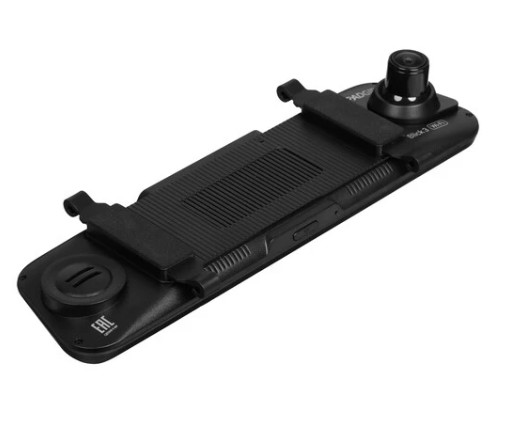

Видеорегистратор-зеркало ROADGID Blick 3 GPS — это современное устройство 2-в-1, которое полностью заменяет штатное салонное зеркало заднего вида и при этом выполняет функции полноценного Full HD-видеорегистратора с двумя камерами.

Ключевые особенности модели:

• Основная камера с разрешением Full HD 1920×1080 и светочувствительной матрицей Sony IMX327 обеспечивает чёткую картинку даже в тёмное время суток: номера автомобилей, дорожные знаки и мелкие детали читаются уверенно.
• Широкий угол обзора 170° захватывает не только полосу впереди, но и соседние полосы, тротуары и обочину — идеально для фиксации спорных ситуаций.
• Выносная задняя камера (в комплекте) снимает всё, что происходит позади автомобиля: парковку, попытки подрезать сзади или ДТП при движении задним ходом. Изображение с задней камеры выводится на экран автоматически при включении задней передачи.
• Большой сенсорный IPS-дисплей 9,66 дюйма с антибликовым покрытием не ухудшает обзорность зеркала и позволяет комфортно просматривать записи, настраивать устройство и использовать его как монитор заднего вида.
• Встроенный GPS-модуль с регулярно обновляемой базой фиксированных камер и комплексов контроля скорости заранее предупреждает голосом и на экране о радарах, «Автодории», камерах на выделенные полосы и других объектах.
• Питание через суперконденсатор (а не аккумулятор) гарантирует корректное сохранение последнего файла даже при резком отключении питания и делает устройство полностью морозоустойчивым — идеально для российских зим.
• Универсальное питание 12–24 В: подходит как для легковых автомобилей, так и для грузовиков, автобусов и спецтехники.

ROADGID Blick 3 GPS — это не просто регистратор, а полноценная система безопасности и комфорта, которая превращает обычное зеркало в мощный инструмент защиты ваших прав на дороге в любое время суток и при любой погоде.

Современный видеорегистратор зеркало заднего вида Roadgid Blick 3 — премиальная модель для записи видеороликов на переднюю и заднюю камеры в Full HD качестве одновременно. Устройство оснащено GPS-информатором, который оповещает Вас о стационарных комплексах контроля скорости и предупреждает нарушения ПДД.

Вы получите не только видеорегистратор премиум-класса, но и дополнительное зеркало заднего вида, которое позволит Вам видеть происходящее сзади автомобиля без поворота головы. Большой 9,66-дюймовый сенсорный экран обеспечивает удобное управление, а парковочные линии помогут правильно припарковаться.

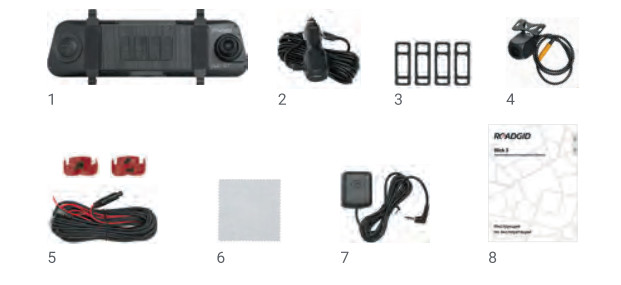

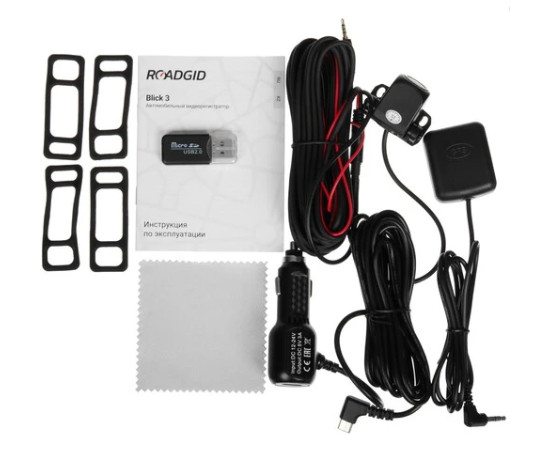

Комплектация

1. Видеорегистратор Roadgid Blick 3
2. Адаптер питания с дополнительным USB-разъемом
3. Бандак 2 шт. + 2 шт. запасные
4. Камера заднего вида
5. Монтажный набор для камеры заднего вида:
   • крепежные элементы
   • провод длинной 6 м
   • стикеры 3М
6. Салфетка из микрофибры
7. GPS модуль с запасным стикером 3М (только в комплектации 2)
8. Инструкция

Монтаж устройства

1. Перед началом монтажа вставьте карту памяти в слот для карты памяти на устройстве, после чего закрепите видеорегистратор на штатном зеркале при помощи двух жгутов и петель.

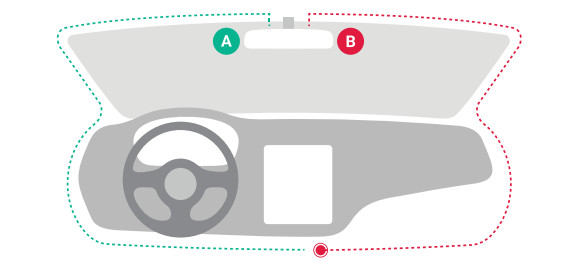

2. Проложите кабель питания как указано на примере монтажа, выбрав наиболее удобное для вас размещение по схеме A или B.
3. Вставьте кабель питания в соответствующий разъем на видеорегистраторе, а адаптер питания в автомобильную розетку и включите зажигание. При правильной установке устройство автоматически включится и начнется видеозапись.
4. Выберите угол наклона камеры для получения оптимального обзора. Объектив основной камеры оснащен наклонным механизмом.
5. Поздравляем, установка завершена!

Монтаж камеры заднего вида

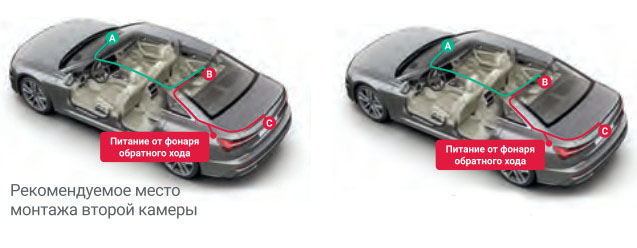

1. Отключите питание видеорегистратора, размещенного в точке A, как показано в схеме рекомендуемого места монтажа второй камеры, и подключите провод от камеры заднего вида длиной 6 м в соответствующий разъём на устройстве.
2. Выберите место установки камеры заднего вида. Используйте рекомендуемые места — B или C.
3. Вы можете монтировать камеру на заднее стекло внутри автомобиля B при условии, если его конструкция позволяет это сделать. Также вы можете монтировать камеру снаружи — на задней части автомобиля, например над номерным знаком C, в комплекте есть саморезы.
4. Выполните проводку кабеля под обшивкой до задней части автомобиля.
5. Соедините штекер монтажного провода со штекером камеры заднего вида.

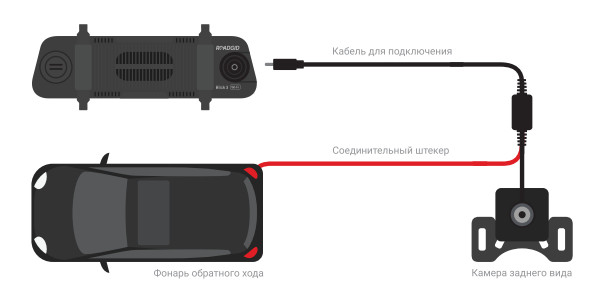

6. Соедините красный или желтый, в зависимости от поставки, провод камеры заднего вида с проводом питания фонаря заднего хода. Подходит только для варианта подключения B. Руководствуйтесь нижеприведенной схемой. Это подключение требуется для работы функции «Помощник парковки».
7. Подключите питание к видеорегистратору.
8. Поздравляем, установка завершена!

Монтаж внешнего GPS модуля.
Только для комплектации 2

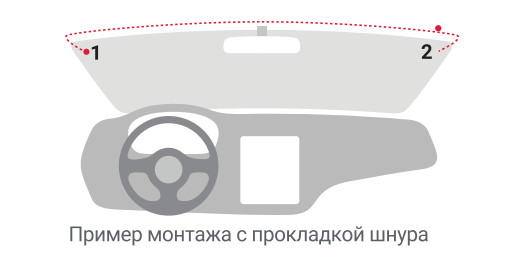

1. Выберите подходящее место для установки на лобовом стекле — 1, 2 (оптимальное место для размещения: верхние или нижние углы лобового стекла). Убедитесь в правильности выбора места.
2. Выключите видеорегистратор.
3. Выполните проводку шнура до выбранного места крепления GPS модуля (провод можно спрятать под верхней обшивкой автомобиля или под боковыми пластиковыми накладками). Перед монтажом протрите место установки, приклейте в выбранное место модуль, предварительно удалив защитную пленку со скотча.
4. Подключите штекер модуля GPS в соответствующий разъем на видеорегистраторе.
5. Включите видеорегистратор.
6. Поздравляем, установка завершена!

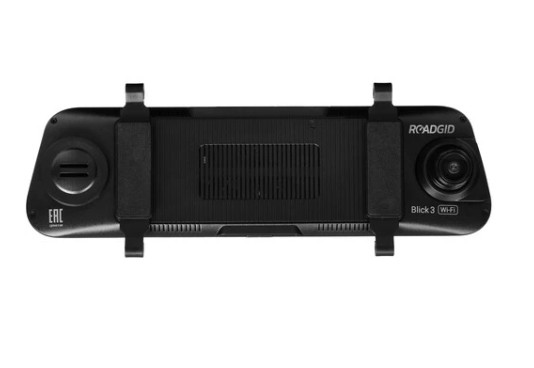

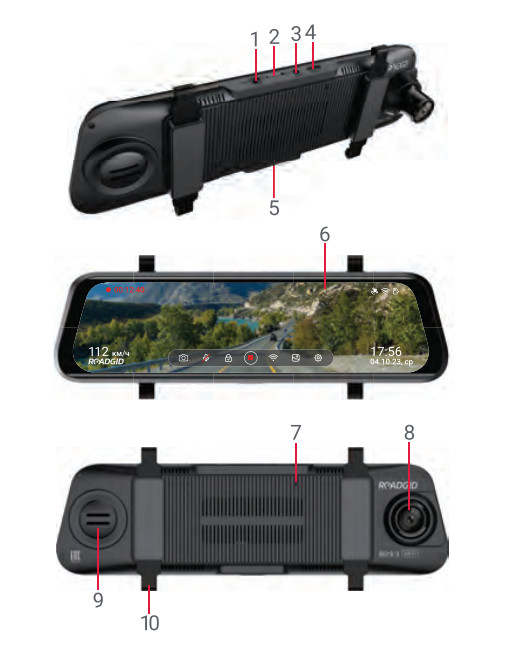

Устройство и органы управления

1. Разъем для подключения GPS-модуля (используется только в комплектации 2)
2. Слот для карты памяти
3. Разъем для подключения камеры заднего вида
4. Type-C разъем для подключения питания
5. Кнопка включения/отключения дисплея (при коротком нажатии) и включения/выключения устройства (при длительном нажатии)
6. Сенсорный экран 9,66"
7. Reset — принудительная перезагрузка устройства

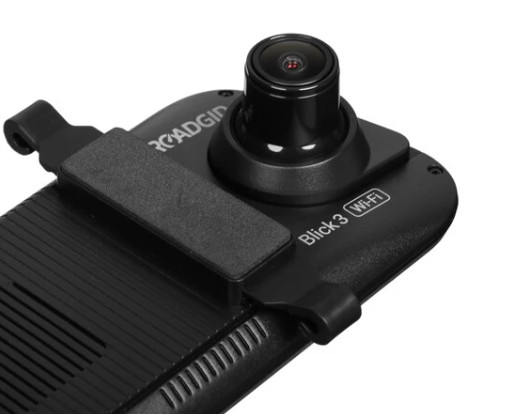

8. Выдвижная камера с подвижным объективом
9. Динамик
10. Основы крепления

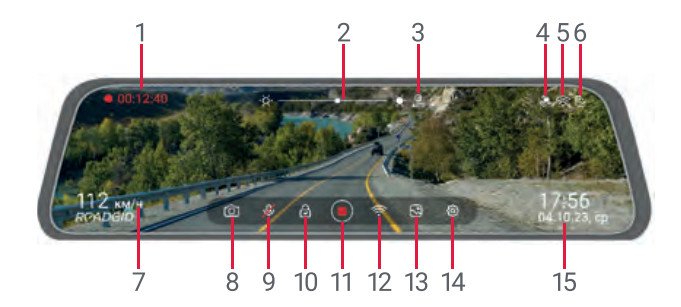

Интерфейс основного экрана

1. Статус и время записи
2. Регулировка яркости
3. Автоматическая яркость. При выборе в темное время суток яркость будет автоматически снижена, а в дневное — увеличена
4. Статус спутников GPS (доступно только в комплектации 2)
5. Статус работы Wi-Fi
6. Статус карты памяти
7. Текущая скорость (доступно только в комплектации 2)
8. Сделать фото текущего кадра
9. Включение/отключение записи звука
10. Блокировка текущего файла от перезаписи
11. Старт/остановка записи
12. Включение/отключение Wi-Fi
13. Вход в галерею видеозаписей и фото
14. Вход в меню настроек
15. Текущее время и дата

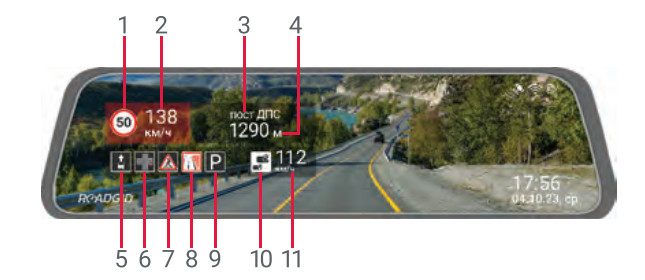

GPS-оповещения.
Доступно только для комплектации 2

1. Ограничение скорости
2. Текущая скорость
3. Тип контроля
4. Расстояние до камеры
5. Контроль автобусной полосы
6. Контроль проезда перекрестка или разметки
7. Контроль пешеходного перехода
8. Контроль движения по обочине
9. Контроль остановки
10. Контроль средней скорости
11. Средняя скорость на участке контроля

Виды камер контроля, определяемые по GPS
