Руководство пользователя для DEXP HD 8000P

DEXP HD 8000P

DVB-T2 ТВ-приставка

Руководство пользователя для цифровой DVB-T2 приставки DEXP HD 8000P.





Ссылка для скачивания


Инструкция по эксплуатации и руководство пользователя для DEXP HD 8000P

dexp-hd-8000p.pdf - (2.7 mb) руководство пользователя

Другие инструкции и файлы


Другие инструкции

Дополнительные файлы (драйверы, прошивки и прочее)

Cервис-мануал

Информация

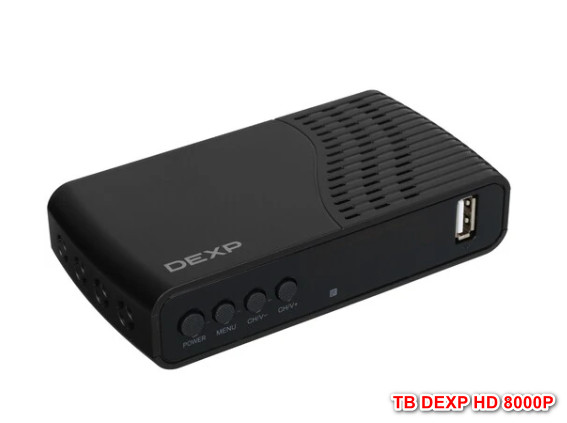

ТВ DEXP HD 8000P цифровая DVB-T2 приставка, которая предоставляет возможность просмотра каналов цифрового эфирного телевидения. Устройство можно эксплуатировать где угодно, в том числе – на даче, в загородном доме или в городской квартире. Приставка совместима с любыми телевизорами. Модель может использовать для подключения как цифровой (HDMI), так и аналоговый (RCA) интерфейсы. Поддерживаемые форматы изображения – 4:3 и 16:9. Важнейшие дополнительные функции приставки – электронный телегид, воспроизведение с внешних носителей, отложенный просмотр и телетекст.

Приставка рассчитана на подключение к Интернету. Это действие выполняется с помощью опционального модуля Wi-Fi. Интернет-соединение необходимо для просмотра каналов IP TV и использования Youtube.Приставка подключается к электросети с помощью компактного комплектного внешнего адаптера. В комплектацию модели также входят пульт дистанционного управления и кабель AV (RCA). Кабель HDMI при необходимости приобретается дополнительно.

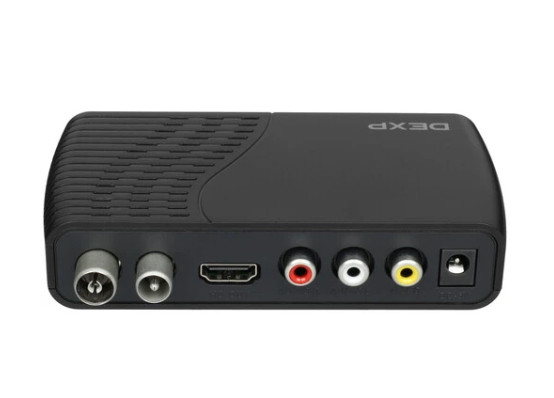

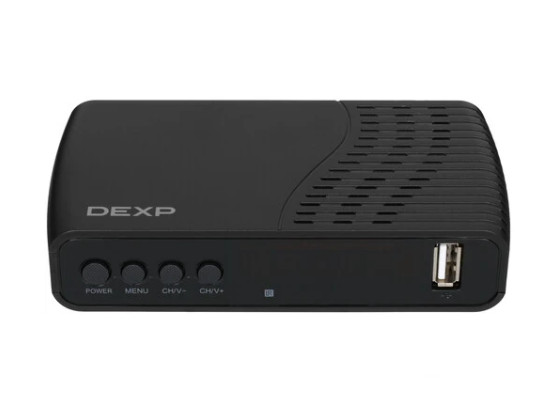

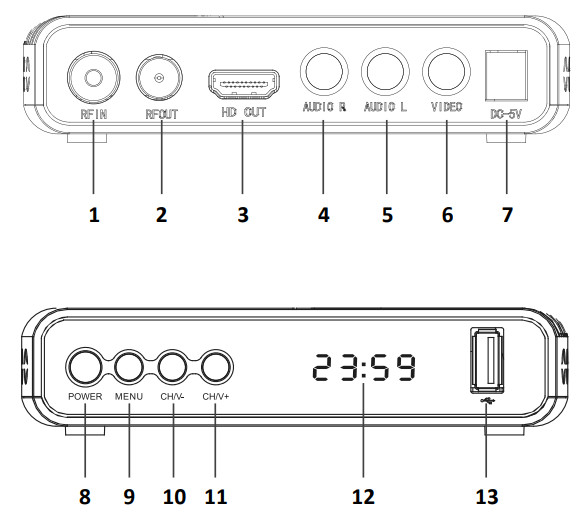

Схема устройства

  1. Разъем RF IN.
  2. Разъем RF OUT.
  3. Разъем HD OUT.
  4. Разъем AUDIO R.
  5. Разъем AUDIO L.
  6. Разъем VIDEO.
  7. Разъем питания.
  8. Кнопка питания.
  9. Кнопка MENU.
  10. Кнопка CH/V−.
  11. Кнопка CH/V+.
  12. Дисплей.
  13. Разъем USB.

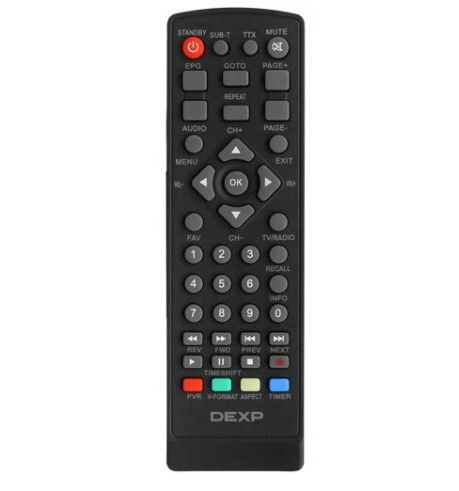

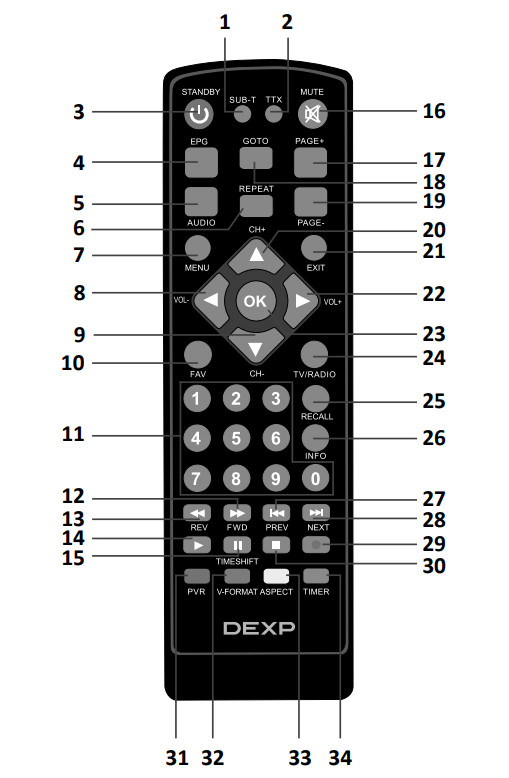

Пульт ДУ

  1. SUB-T: включение/выключение субтитров.
  2. TTX: отображение текстовой информации.
  3. STANDBY: включение/выключение устройства.
  4. EPG: отображение программы передач выбранного канала.
  5. AUDIO: выбор звуковой дорожки или аудиорежима (левый динамик / правый динамик / стерео).
  6. REPEAT: режим повторного воспроизведения.
  7. MENU: вызов главного меню / возврат в предыдущее меню.
  8. VOL − : уменьшение громкости в режиме просмотра / изменение настроек в опциях.
  9. CH − : переход к предыдущему каналу / перемещение курсора.
  10. FAV: просмотр списка избранных телеканалов.
  11. 0...9: цифровые кнопки.
  12. FWD: перемотка вперед при воспроизведении файла.
  13. REV: перемотка назад при воспроизведении файла.
  14. PLAY : начало воспроизведения.
  15. TIMESHIFT/PAUSE: функция TimeShift / пауза.
  16. MUTE: включение/выключение звука.
  17. PAGE +: переключение каналов / передвижение курсора вверх в меню.
  18. GOTO: быстрый переход к нужному времени.
  19. PAGE −: переключение каналов / передвижение курсора вниз в меню.
  20. CH + : переход к следующему каналу / перемещение курсора.
  21. EXIT: возврат к предыдущему меню.
  22. VOL + : увеличение громкости в режиме просмотра / изменение настроек в опциях.
  23. OK: вывод списка каналов в режиме просмотра / подтверждение выбора в меню.
  24. TV/RADIO: переключение между ТВ и радио.
  25. RECALL: возврат к предыдущему каналу/радиостанции.
  26. INFO: информация о текущем телеканале.
  27. PREV: переход к предыдущему файлу.
  28. NEXT: переход к следующему файлу.
  29. REC: начало записи.
  30. STOP: остановка воспроизведения файла.
  31. PVR: доступ к функции PVR.
  32. V-FORMAT: переключение между различными разрешениями видео.
  33. ASPECT: смена соотношения сторон экрана.
  34. TIMER: настройки таймера.

Подключение устройства

  1. Подключите устройство к электросети с помощью адаптера питания.
  2. Подключите коаксиальный кабель ТВ-антенны IEC 169-2 к разъему RF IN на Вашем устройстве.
    Внимание! Необходимо использовать только один, наиболее подходящий Вам тип подключения. Не подключайте устройство при помощи HDMIкабеля одновременно с композитным кабелем.
    • Подключение по HDMI: подключите один конец HDMI-кабеля (не поставляется в комплекте) к HDMI-разъему на устройстве, а другой – к HDMIразъему телевизора/монитора. При подключении по HDMI звук также выводится через данный интерфейс.
    • Подключение по композитному разъему: подключите коннекторы композитного кабеля к композитным разъемам соответствующих цветов на устройстве и на ТВ.
  • Цифровые телевизионные стандарты - DVB-T, DVB-T2
  • Формат сжатия видео - H.264, MPEG-1, MPEG-2, MPEG-4, VC-1
  • Стандарты HDTV - 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
  • Формат выводимого изображения - 4:3, 16:9
  • Диапазон входных частот - 174-230 МГц (VHF), 470-862 МГц (UHF)
  • Запись на внешний носитель - есть
  • Функция TimeShift - есть
  • Электронный телегид - есть
  • Телетекст - есть
  • Поддержка IPTV - есть
  • Воспроизведение контента с внешних носителей - есть
  • Форматы файлов - AAC, AVI, DivX4/5/6, JPEG, MKV, MOV, MP3, MP4.BMP, MPEG, MPEG-2, MPEG-4, TRP, TS
  • Поддержка Dolby Digital - нет
  • Цифровые разъемы - HDMI, USB
  • Аналоговые разъемы - антенный вход, антенный выход, композитный AV (RCA) х3
  • Сквозной антенный выход - нет
  • Слот CI - нет
  • Подключение к интернету - Wi-Fi (требуется адаптер)
  • Название процессора / чипсета - Mstar 7T00
  • Дисплей - есть
  • Материал - пластик

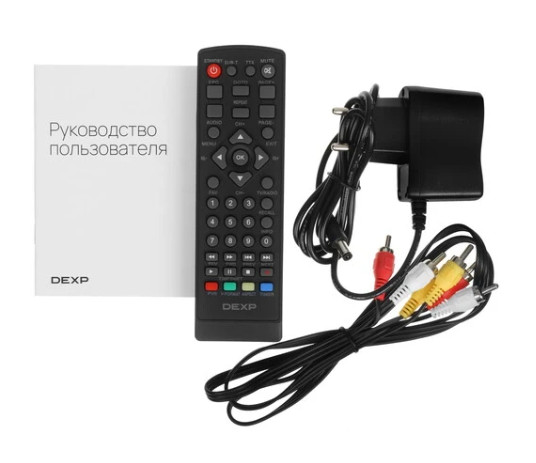

  • Комплектация - AV кабель, адаптер питания, документация, пульт ДУ
  • Ширина - 115 мм
  • Глубина - 65 мм
  • Высота - 23 мм
  • Вес - 94 г
  • Габариты в упаковке (ШxВxГ) - 17.5х5.5х12.5 см
  • Вес в упаковке - 0.31 кг
