ОБЩИЕ УКАЗАНИЯ:

За условную отметку 0.000 принята отметка чистового пола первого этажа. Между всеми металлическими и деревянными элементами предусмотреть гидроизоляцию (руберойд/Гидроизол П) в два слоя.

Для элементов конструкций и прочих деревянныех элементов использовать высущенную древесину влажностью не более 15% При сборке стеновых рам использовать временные укосы.

Элементы каркаса данной системы изготовляются из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения.

Для крепления и соединения элементов конструкций должны применяться строительные гвозди с плоской или конической головкой, в том числе гвозди трефовые с перемычкой по ГОСТ 4028, шурупы по ГОСТ 1145 и самонарезающие винты по ГОСТ 11652.

При соединении элементов конструкций могут использоваться оцинкованные накладки из листовой стали толщиной не менее 0,40 мм.

Строительство должно осуществляться производственным персоналом, обученным производству работ по строительству домов данной конструктивной системы.

Для устройства влагоизоляции или гидроизоляции применяют рулонные кровельные и гидроизоляционные материалы, удовлетворяющие требованиям ГОСТ 30547, или кровельные и гидроизоляционные мастики, удовлетворяющие требованиям ГОСТ 30693.

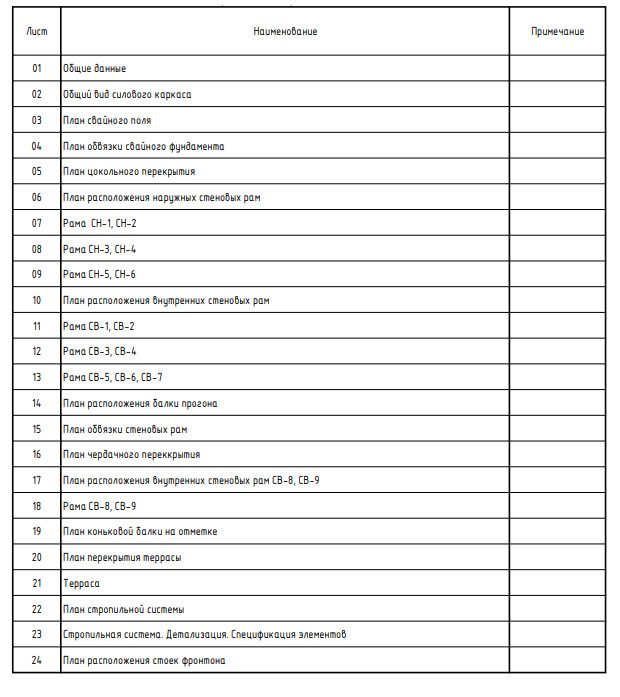

Ведомость рабочих чертежей основного комплекта

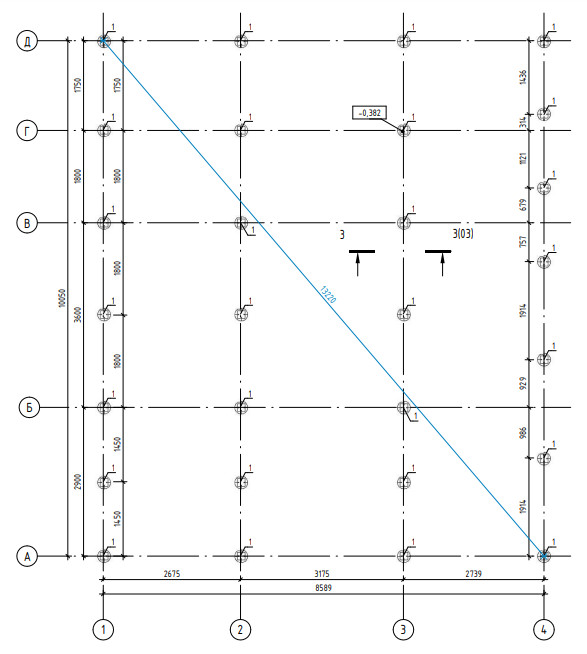

План свайного поля

На отметке -0.382

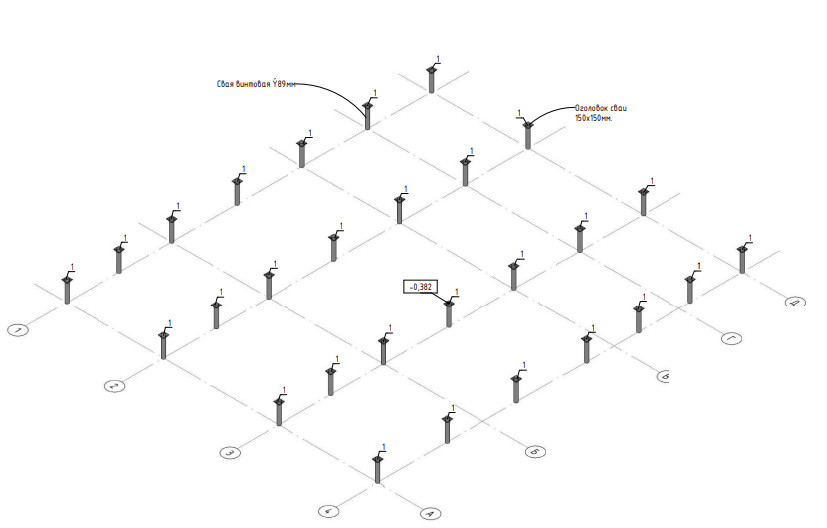

Общий вид свайного поля
