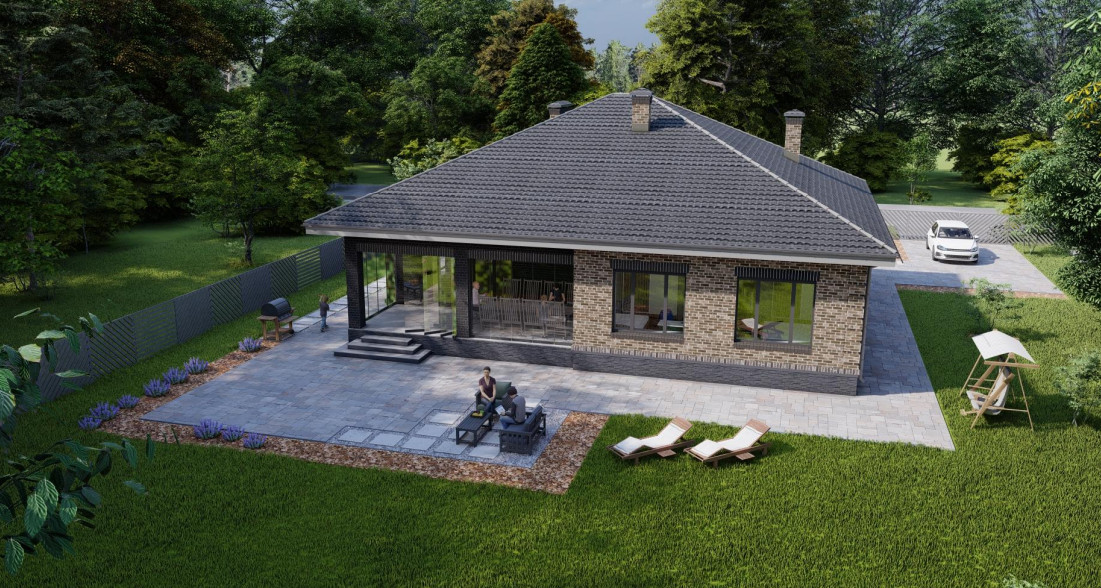

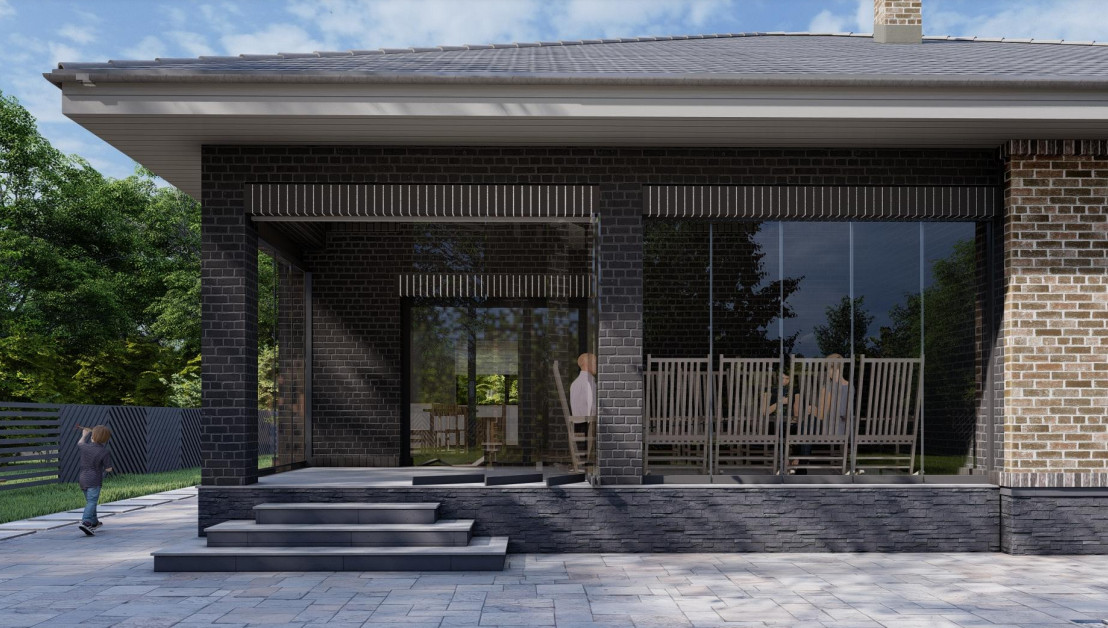

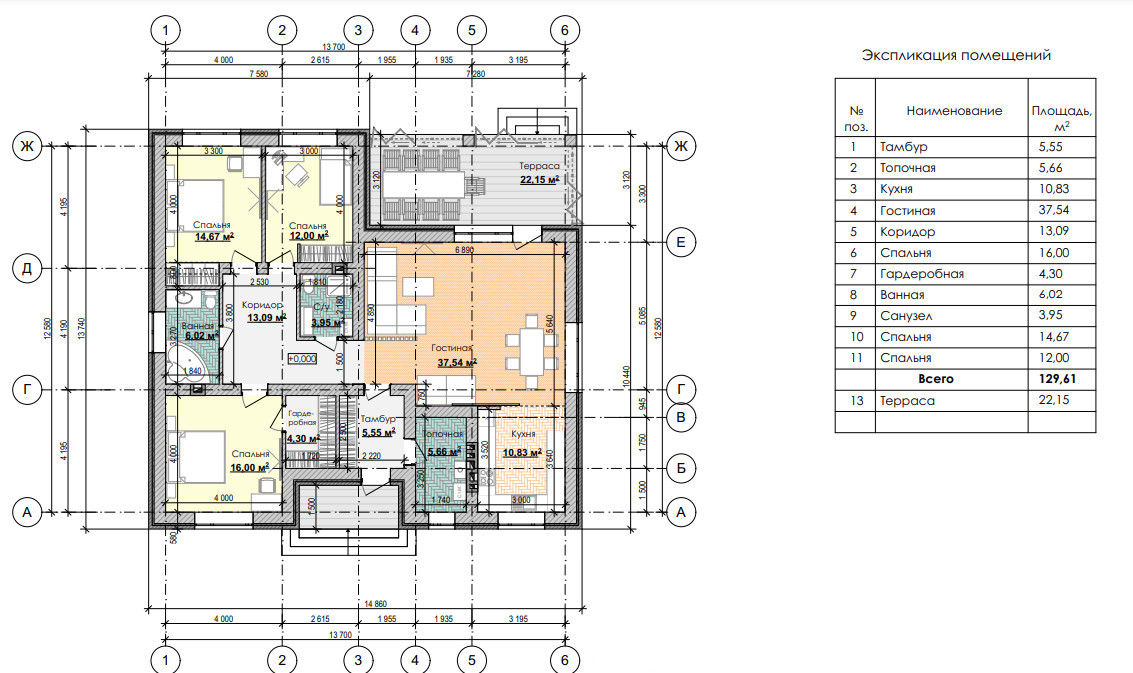

Общая площадь дома (в т.ч. терраса 22,15 кв.м.) - 151,76 м2.

Жилая площадь - 80,21 м

Общие данные

1. Настоящий эскизный проект разработан на основании задания на проектирование, содержит архитектурно - планировочные решения.
2. Размеры даны в милиметрах
3. Строительные работы выполнять с привлечением организации, имеющей лицензию на данный вид деятельности
4. Степень огнестойкости II.
5. Проектом предусматривается строительство в летнее время. При возведении жилого дома в зимних условиях кладку стен вести бесперерывньм способом на растворах с противоморозными добавками, обеспечивающими их твердение на морозе.
6. Антикоррозионную защиту всех металлических элементов и конструкции выполнить в соответствии с требованиями СНиП 2.03.11-85
7. Фундамент заложить на глубину промерзания (не менее 1200 мм от планировочной отметки земли)
8. Несущие металлические конструкции, узлы крепления, места примыкания к другим строительным конструкциям покрыть огнезащитным составом до соответствия пределов огнестойкости конструкции. Производство работ по выполнению огнезащиты конструкции должны вести специализированные организации, имеющие лицензию на выполнение работ противопожарного назнач

Технические указания

1. За условную отметку 0,000 принят уровень чистого пола 1-го этажа. Высота цоколя - 600 мм.
2. Под подошвой фундаментов выполнять бетонную подготовку толщиной 100 мм .
3. В случае обнаружения под подошвой фундаментов почвенно-растительных или насыпных грунтов необходимо доработать грунт вручную до коренного грунта и увеличить толщину бетонной подготовки.
4. Гидроизоляцию выполнять из слоя цементного раствора состава 1:2. По наружным стенам выполнить гидроизоляцию в уровне низа перекрытия из 2-х слоев рубероида.
5. Обратную засыпку пазух котлована выполнять с послойным уплотнением грунта до естественной плотности.
6. Сечение и шаг деревянных балок перекрытия может меняться с учетом нагрузок и выбранной породы деревьев.

Основные строительные материалы и конструкции

1. Фундамент - монолитный ленточный армированный.
2. Наружные стены (580мм) - керамзитобетонные блоки 390мм, утеплитель URSA 50мм, вентзазор 20мм, облиц.кирпич 120мм.
3. Перекрытия - деревянные балки.
4. Наружная отделка - облицовочныи клинкерный одинарный кирпич, 120мм.
5. Цоколь - керамическии кирпич 510мм, искусственныи камень.
6. Кровля - Металлочерепица.
