Руководство пользователя для Yamaha EF 5500 EFW

Yamaha EF 5500 EFW

Бензиновый генератор

Руководство пользователя для бензинового генератора Yamaha EF5500EFW и EF5500FW на русском языке.





Ссылка для скачивания


Инструкция по эксплуатации и руководство пользователя для Yamaha EF 5500 EFW

EF5500EFW_manual.pdf - (4.2 mb) руководство пользователя

Другие инструкции и файлы


Другие инструкции

Дополнительные файлы (драйверы, прошивки и прочее)

Cервис-мануал

Информация

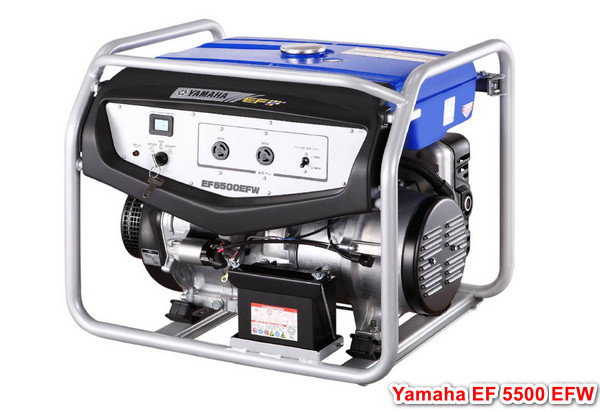

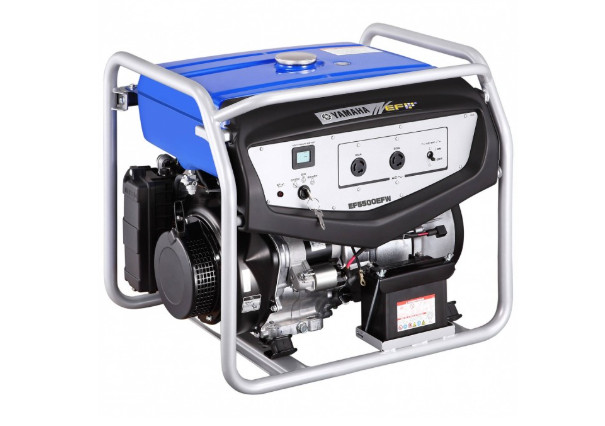

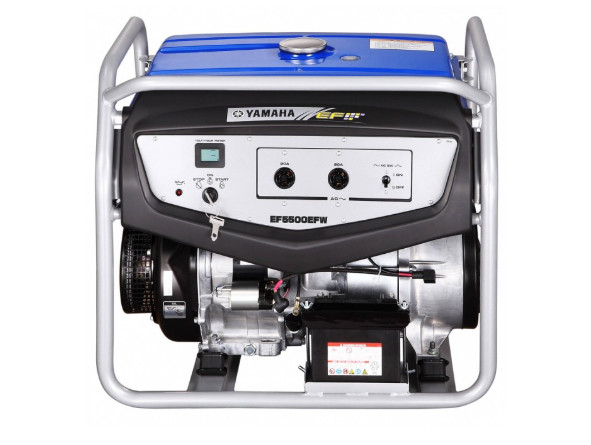

Yamaha EF 5500 EFW - бензиновый генератор, предназначенный для непрерывного питания бытовых приборов, которые находятся вдали от центральной сети. Агрегат представляет собой мощную однофазную электростанцию и относится к профессиональному классу.

Генератор может использоваться для эксплуатации в мастерской, на небольшом предприятии, в гараже. Данная модель имеет прочный корпус и металлическую раму, которая защищает основные узлы агрегата от внешних воздействий. Генератор функционирует на базе четырехтактного двигателя Yamaha MZ360 с воздушным охлаждением и топливным баком на 28 литров и с максимальной мощностью 4.6 кВт/4.6 кВА - 230 В. У электростанции установлен двигатель Yamaha число оборотов которого достигает 3000 об/мин.

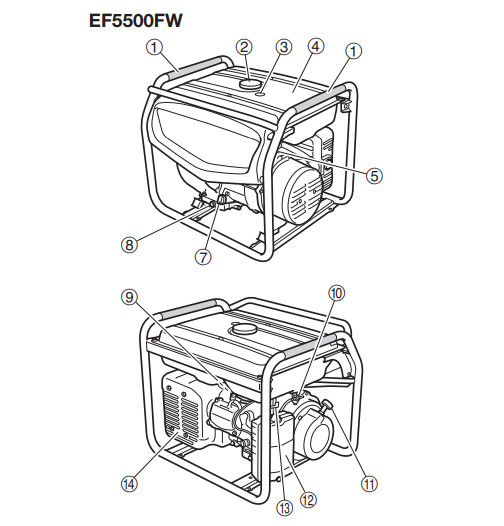

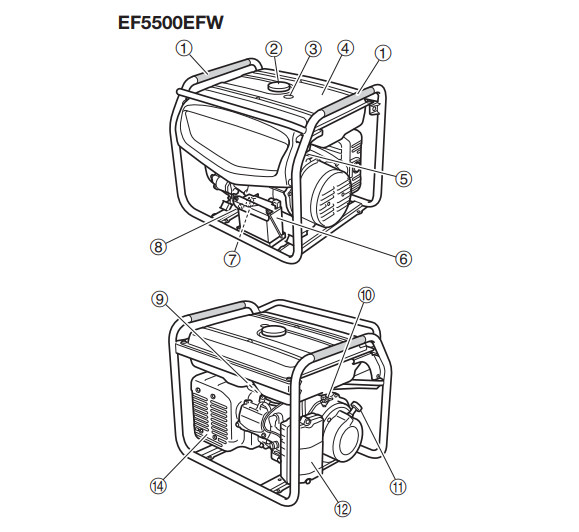

Устройство бензогенератора

  1. Ручки для переноски (выделены серой заливкой)
  2. Крышка топливного бака
  3. Указатель уровня топлива
  4. Топливный бак
  5. Клемма заземления
  6. Аккумулятор (для EF5500EFW)
  7. Крышка маслоналивной горловины
  8. Пробка сливного отверстия
  9. Свеча зажигания
  10. Топливный кран
  11. Ручной стартер
  12. Крышка корпуса воздушного фильтра
  13. Рычаг воздушной заслонки(для EF5500FW)
  14. Глушитель

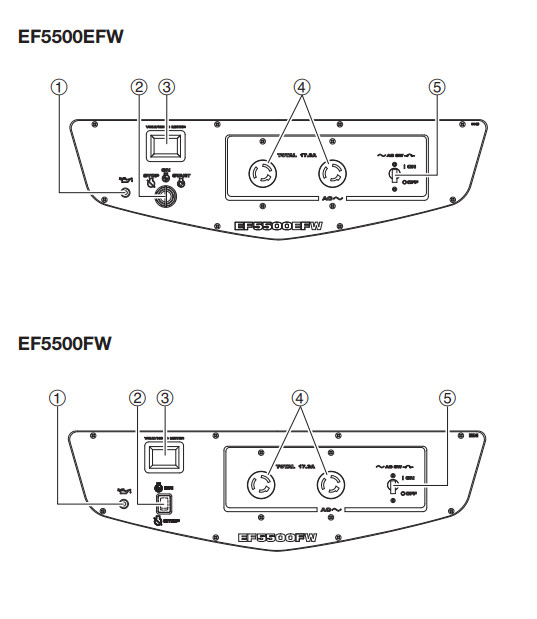

Панель управления

  1. Сигнализатор низкого уровня масла (красный)
  2. Выключатель двигателя
  3. Вольтметр/счетчик времени
  4. Розетка цепи переменного тока
  5. Прерыватель цепи переменного тока (без плавкого предохранителя)

Функция управления

Сигнализатор низкого уровня масла(красный)

При падении уровня моторного масла ниже нижнего уровня загорается сигнализатор низкого уровня масла, и двигатель автоматически останавливается. При этом последующий запуск двигателя возможен только после долива масла.

  • Напряжение - 230 В
  • Модель электростанции - EF 5500 EFW
  • Мощность номинальная - 3.8 кВт / 3.8 кВА
  • Мощность максимальная - 4.6 кВт / 4.6 кВА
  • Исполнение - открытое
  • Тип запуска - электростартер
  • Автоматизация - 1 - ручной запуск
  • Двигатель - Yamaha
  • Модель двигателя - MZ360
  • Мощность двигателя - 6.2 л.c. / 4.6 кВт
  • Объем двигателя - 358 см3
  • Охлаждение - воздушное
  • Обороты двигателя - 3000 об/мин
  • Количество цилиндров - 1
  • Топливо - бензин
  • Объем топливного бака - 28 л
  • Расход топлива при 50% мощности - 1.5 л/ч
  • Расход топлива при 75% мощности - 2.3 л/ч
  • Расход топлива при 100% мощности - 3.1 л/ч
  • Время работы при 75% мощности - 12 ч
